Detailtekeningen opbouw rolluik PCC

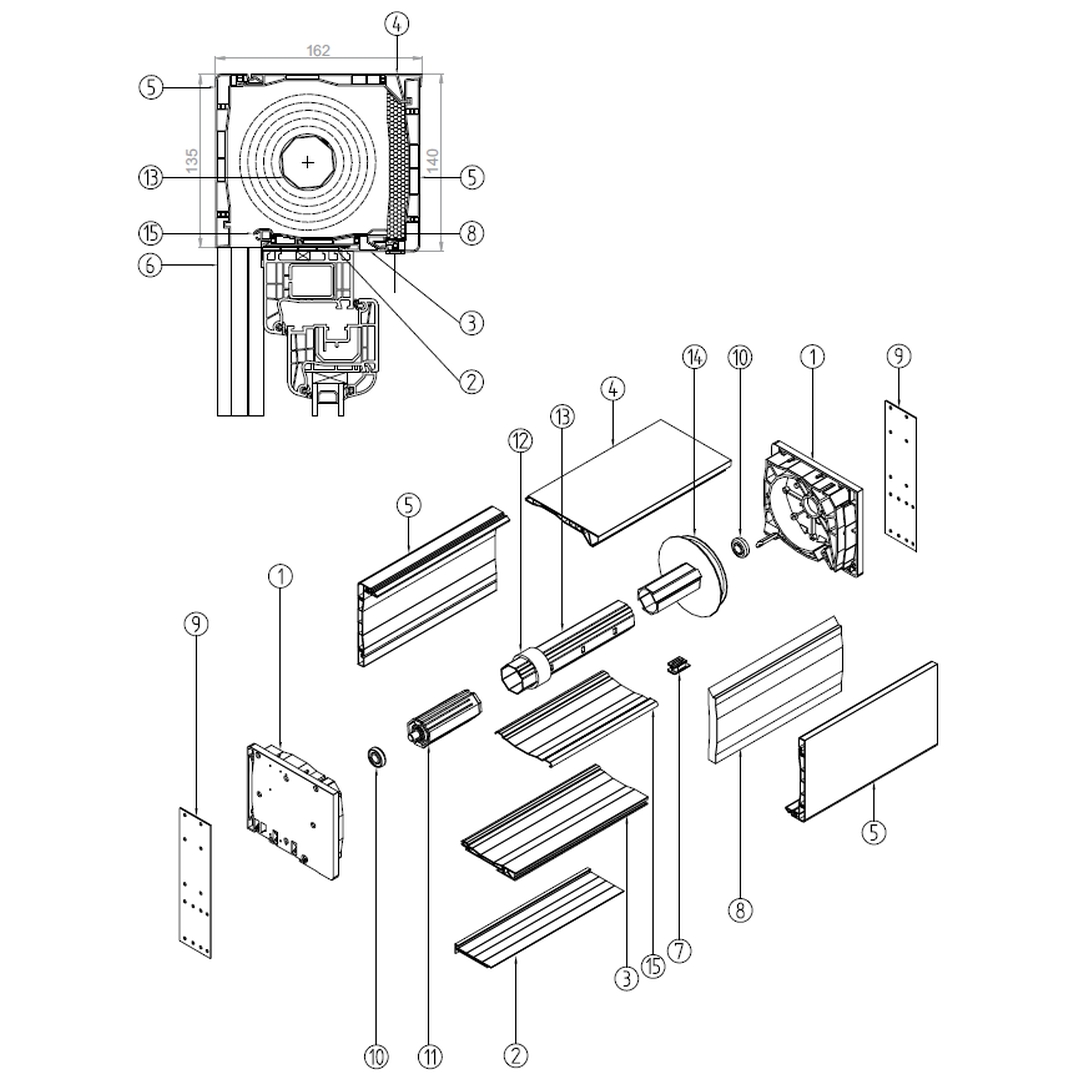

Explosietekening PCC

1. Afdekklep
2. Adapterprofiel
3. Aansluitprofiel
4. Bovenprofiel van de kast
5. Binnen- en buitenafdekking van de kast
6. Dubbele geleiderail
7. Bandgeleider
8. Warmte-isolatie-inlage
9. Stalen zijbeugel
10. Kogellager voor PVC
11. Walskap voor PVC met as

12. Adapterring
13. Achtkant-stalen as
14. Bandschijf voor kast
15. Kastversterking staal

Opbouwrolluik PCC 135mm met revisie

Opbouwrolluik PCC 160mm met revisie

Opbouwrolluik PCC 200mm met revisie

Opbouwrolluik stalen console KNS-160 / KNS-200

Opbouwrolluik stalen console KNS-WSP-160 met wapening

Opbouwrolluik stalen console KNSK-WSP-200 met verbinder

Opbouwrolluik stalen console SKM montageanker

Opbouwrolluik adapterprofiel RN 1-70 B universeel

Opbouwrolluik adapterprofiel RN 1-70 universeel

Opbouwrolluik adapterprofiel RN 1 universeel

Opbouwrolluik adapterprofiel RN 5

Opbouwrolluik adapterprofiel RN 10

Opbouwrolluik adapterprofiel RN 14

Opbouwrolluik geleiderail RK 16mm afzonderlijk

Opbouwrolluik geleiderail RK 18mm dubbel

Opbouwrolluik geleiderail DP PVC 20mm afstandsstuk

Opbouwrolluik geleiderail RK 18mm Maxi afzonderlijk

Opbouwrolluik geleiderail RK 18mm Maxi dubbel

Rolluikprofiel PA 39mm (Alu)

Rolluikprofiel PA 45mm (Alu)

Rolluikprofiel PA 52mm (Alu)

Rolluikpantser eindlijst LD 35mm Mini

Rolluikpantser eindlijst LD 37mm

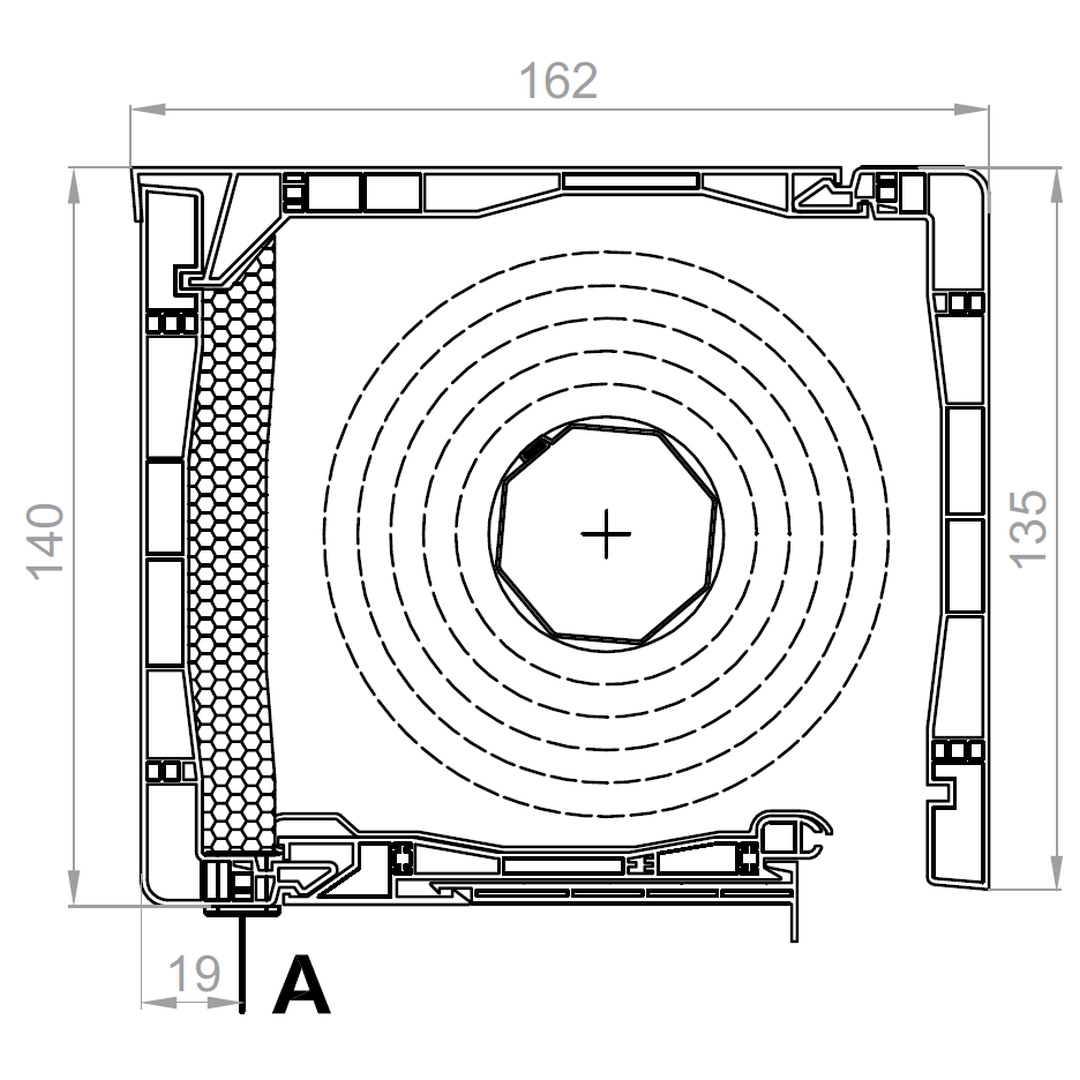

Opbouwrolluik banduitgang kast 135 mm type A

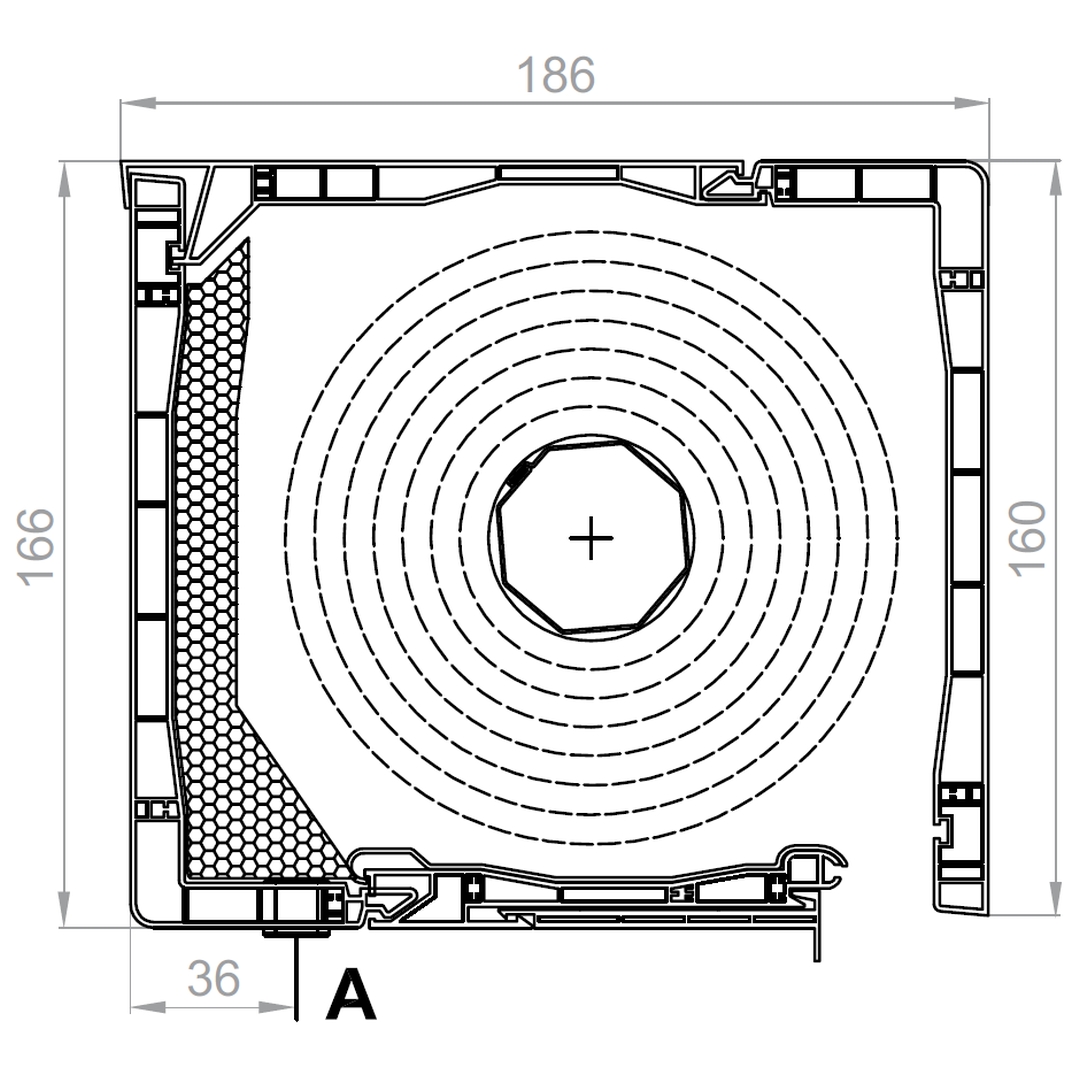

Opbouwrolluik banduitgang kast 160mm type A

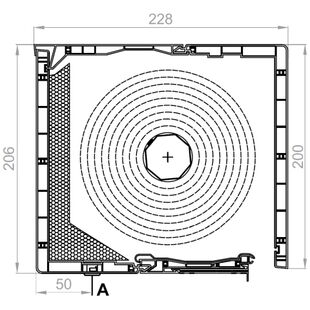

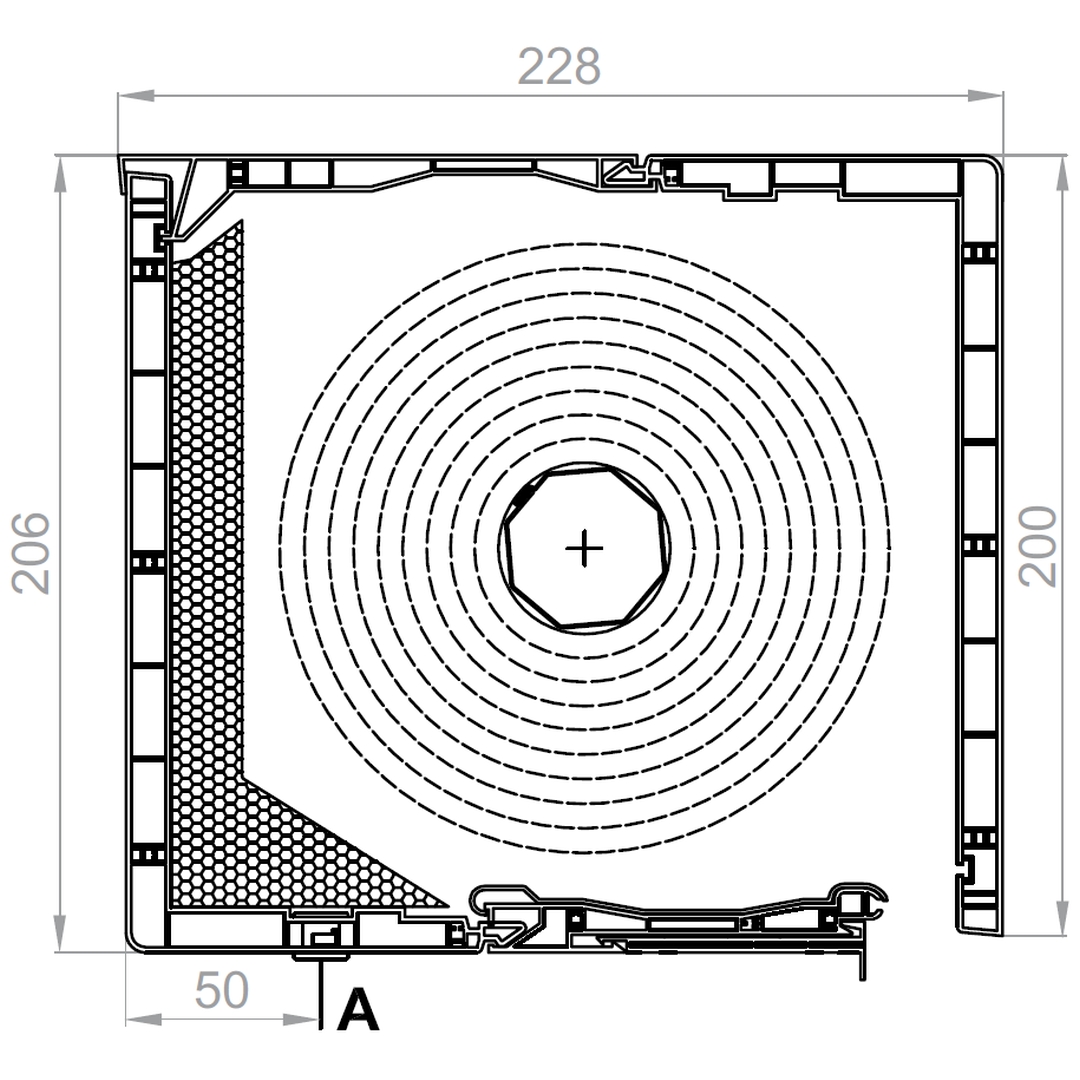

Opbouwrolluik banduitgang kast 200mm type A

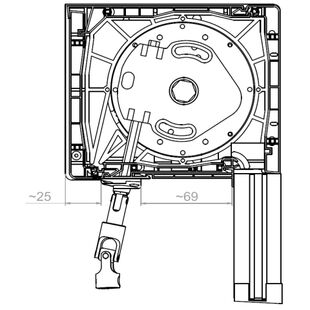

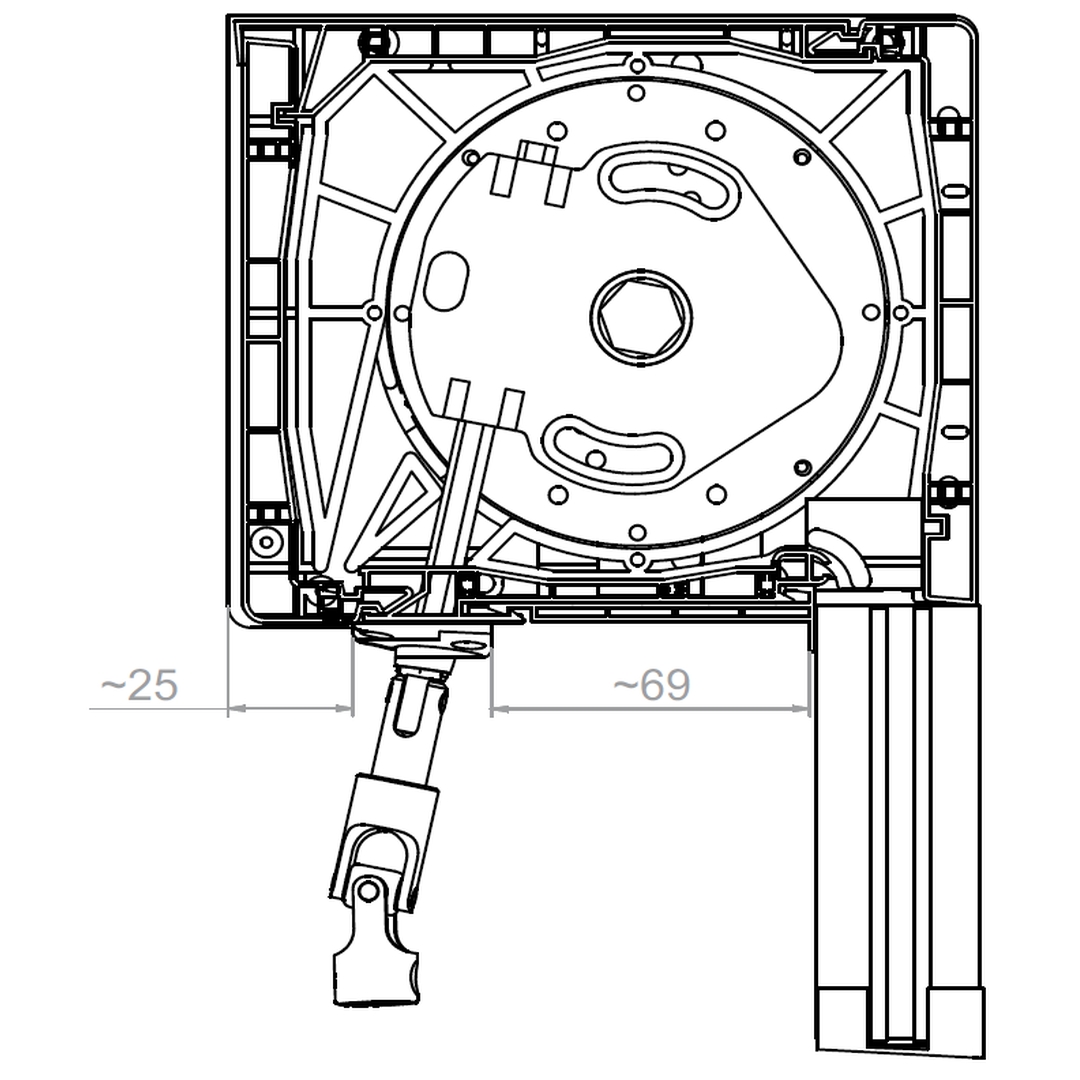

Opbouwrolluik slingermechanisme kast 135mm

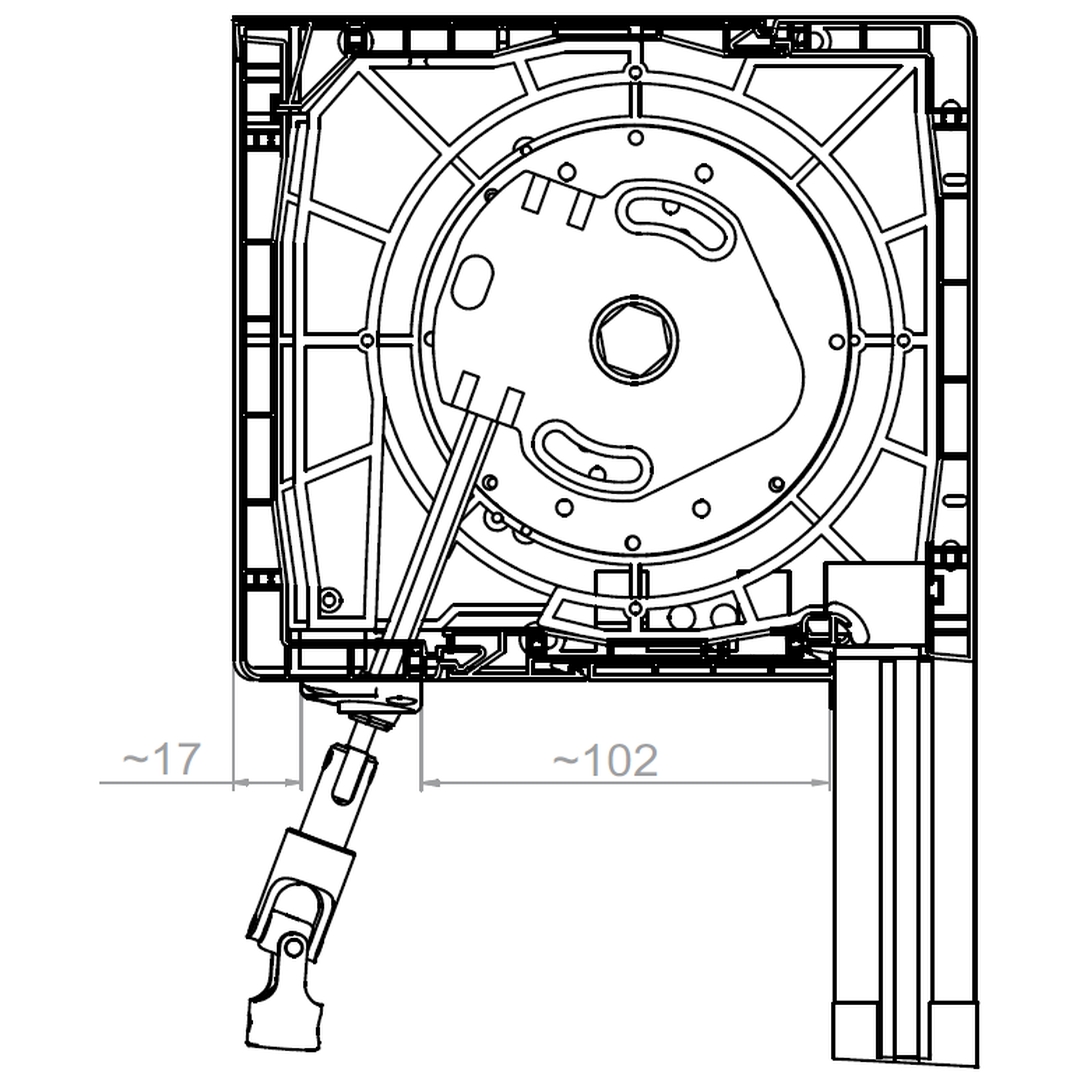

Opbouwrolluik slingermechanisme kast 160mm

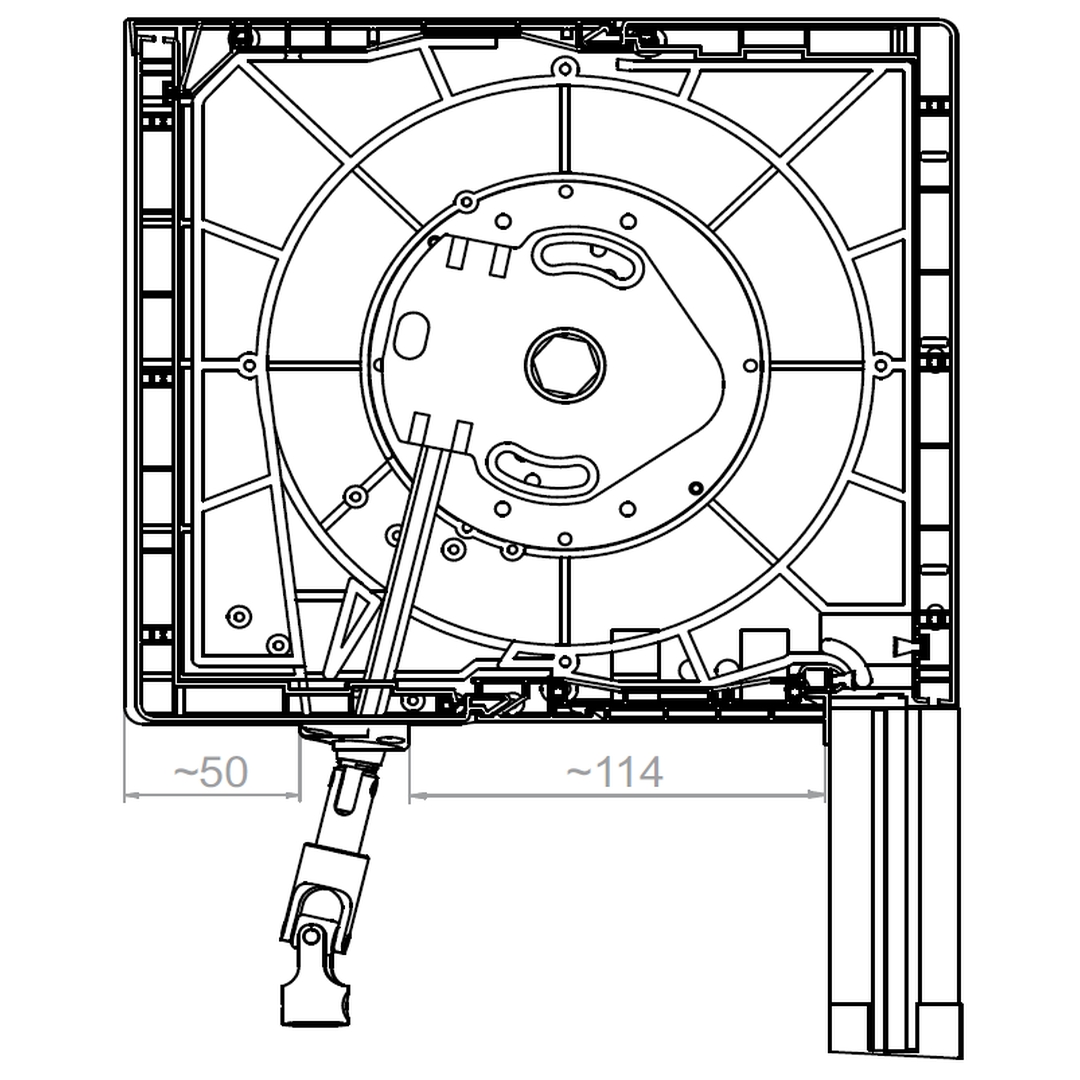

Opbouwrolluik slingermechanisme kast 200mm

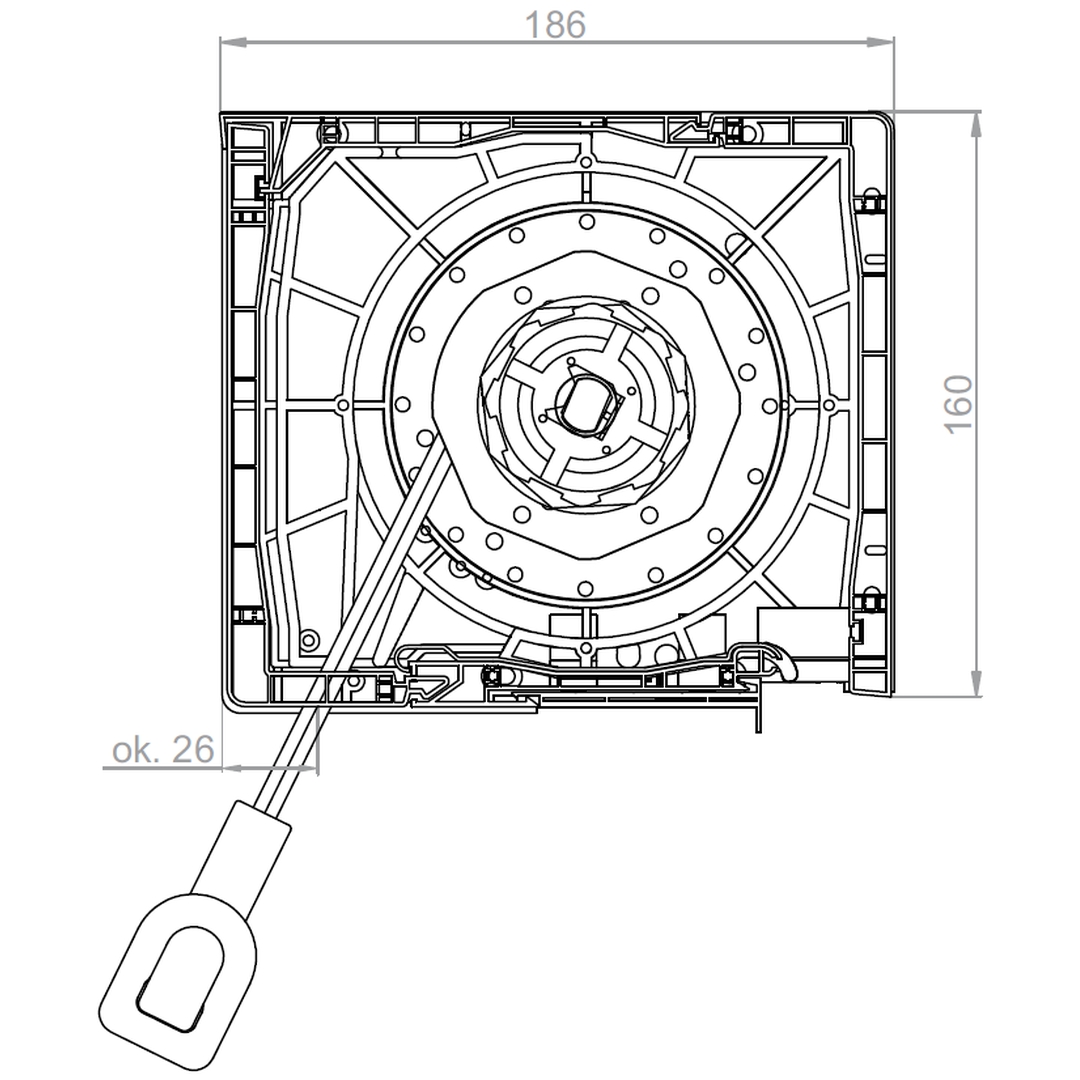

Opbouwrolluik motor kast 160mm met noodhandslinger

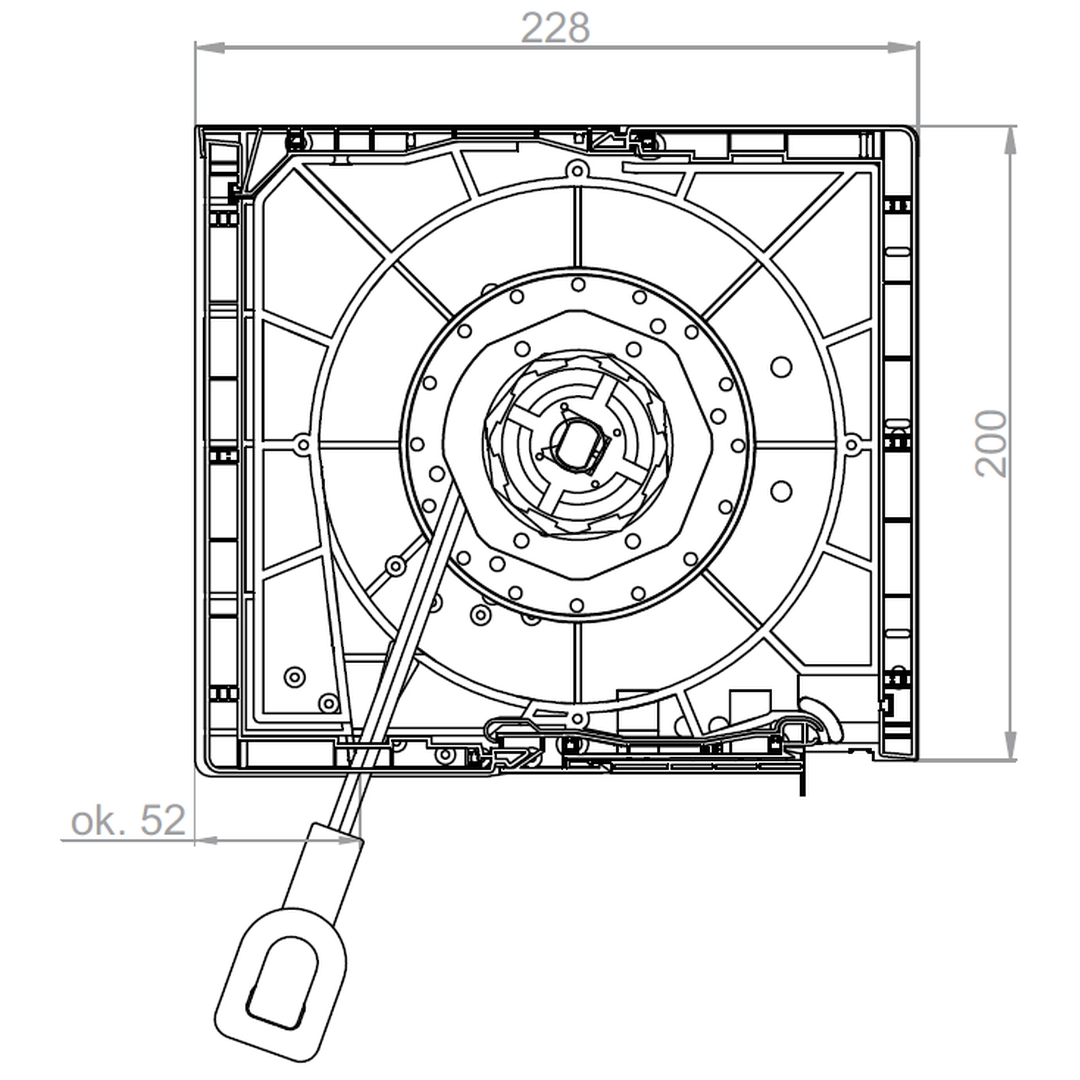

Opbouwrolluik motor kast 200mm met noodhandslinger

Opbouwrolluik geleiderail RK 16mm afzonderlijke montage

Opbouwrolluik geleiderail RK 18mm dubbele montage
