Detailtekeningen opbouw rolluik PTL

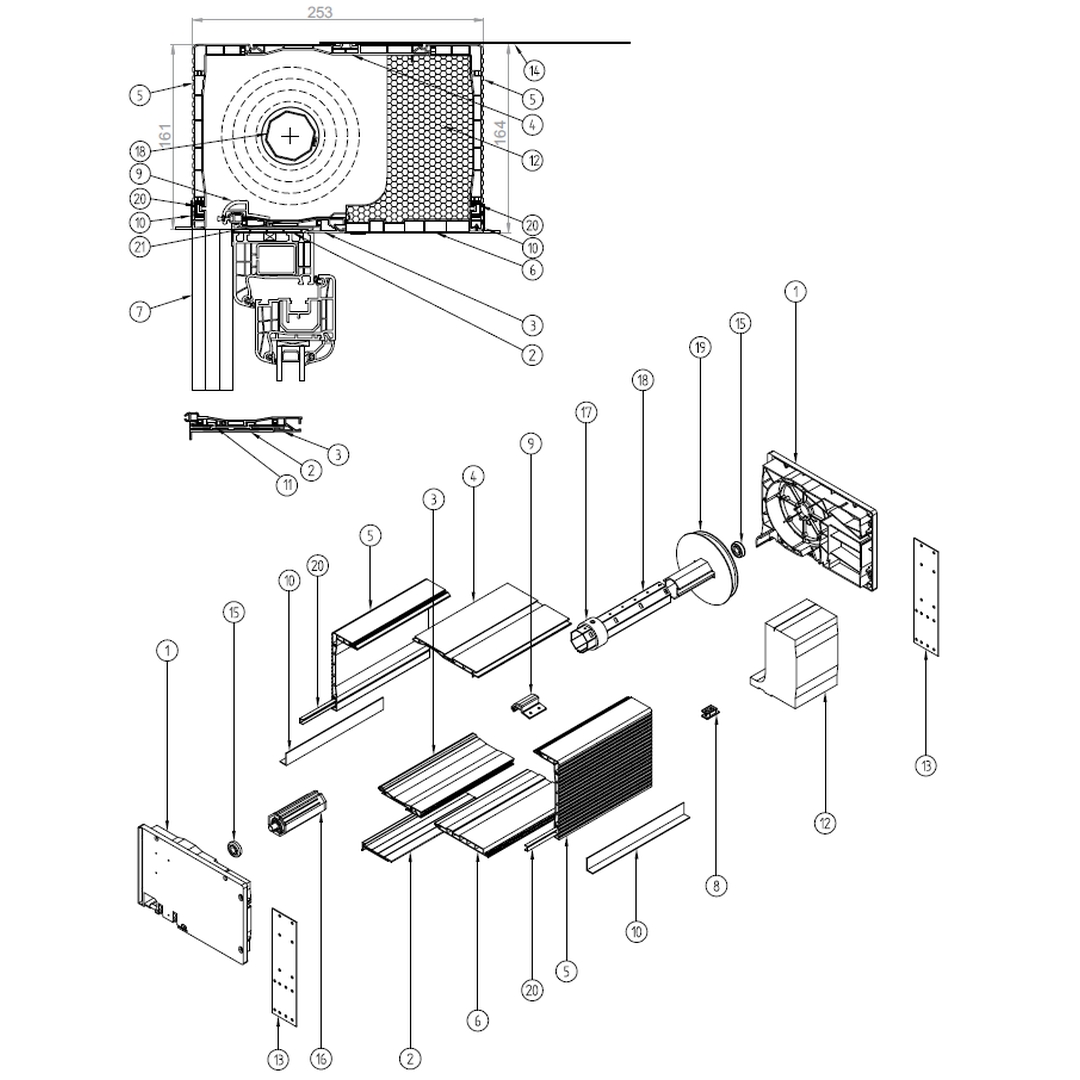

Explosietekening PTL

1. Afdekklep
2. Universeel adapterprofiel
3. Aansluitprofiel
4. Bovenprofiel van de kast
5. Zijprofiel van de kast
6. Revisieklep van de kast
7. Dubbele geleiderail
8. Bandgeleiding
9. Middelste invoertrechter van het profiel
10. Pleisterlijst
11. Aluminium inzetstuk voor adapter

12. Styropor inzet voor kast
13. Stalen zijbeugels
14. Stalen montageankers
15. Kogellager
16. Walskap
17. Adapterring
18. Achtkantige stalen as
19. Bandschijf voor kast
20. Kastversterking staal klein
21. Kastversterking staal groot

Opbouwrolluik PTL 160mm met revisie

Opbouwrolluik PTL 200mm met revisie

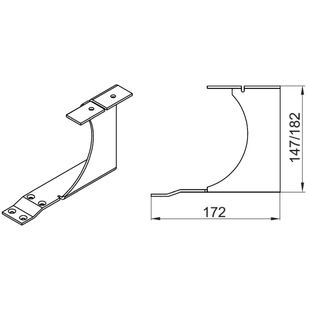

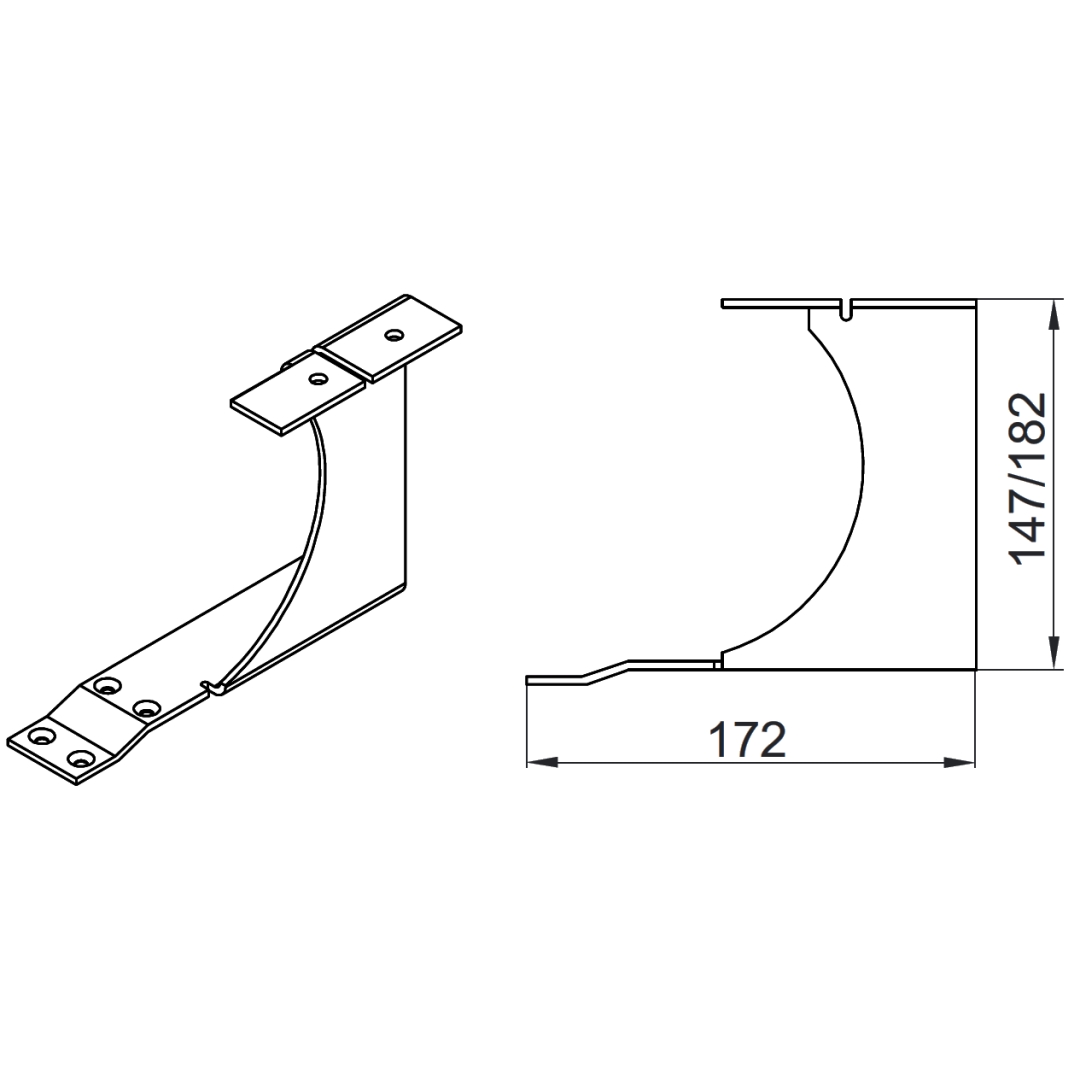

Opbouwrolluik stalen console KNS-160 / KNS-200

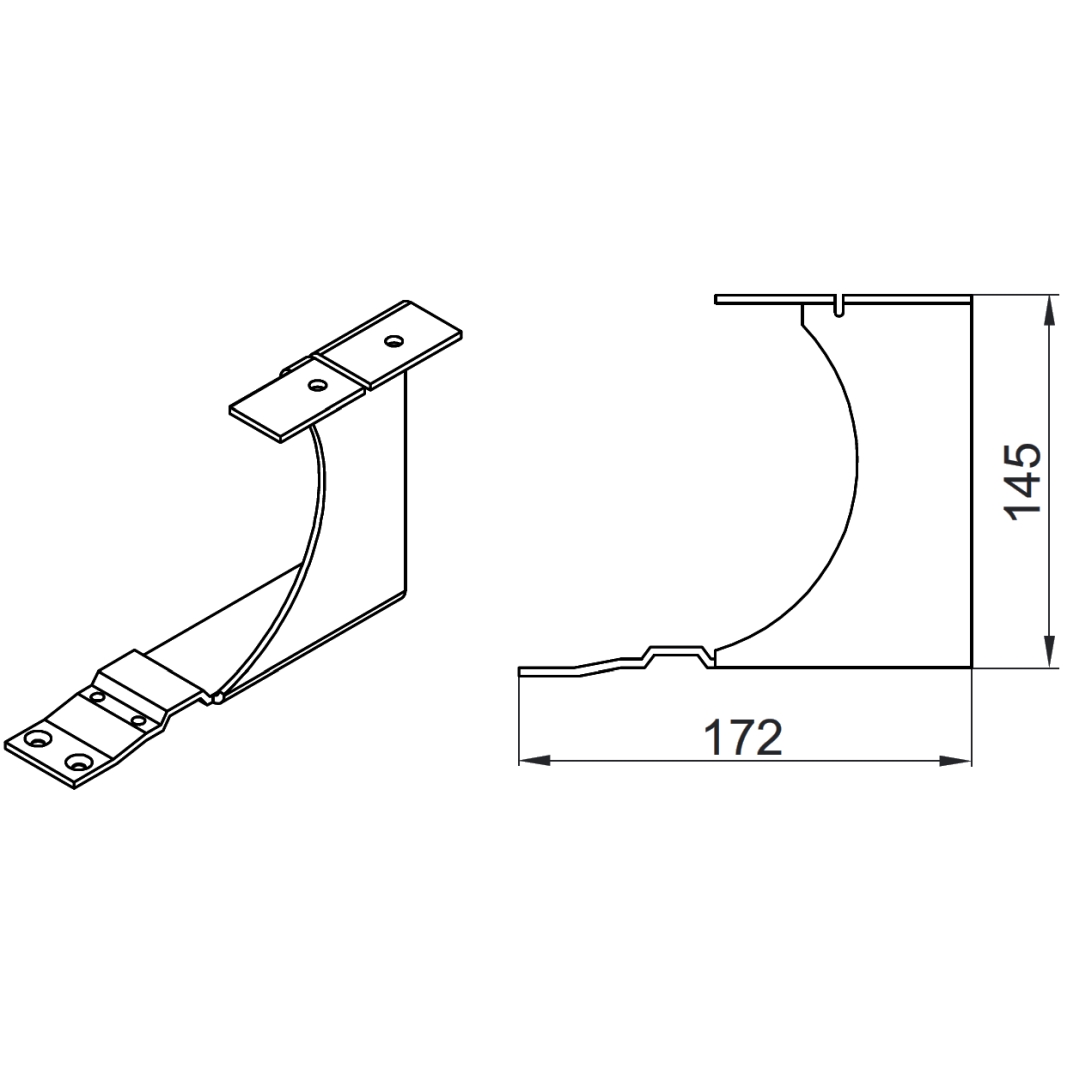

Opbouwrolluik stalen console KNS-WSP-160 met wapening

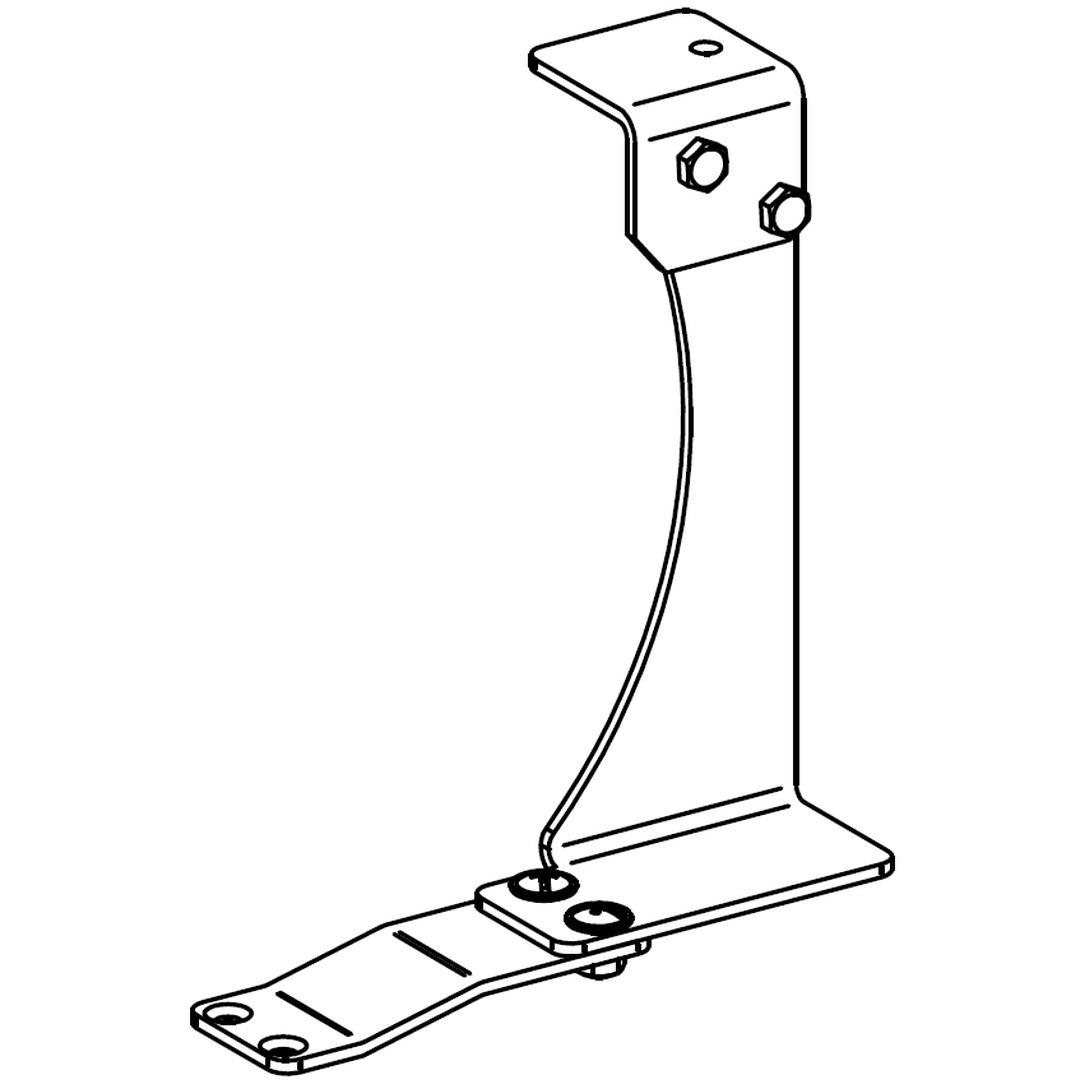

Opbouwrolluik stalen console KNSK-WSP-200 met verbinder

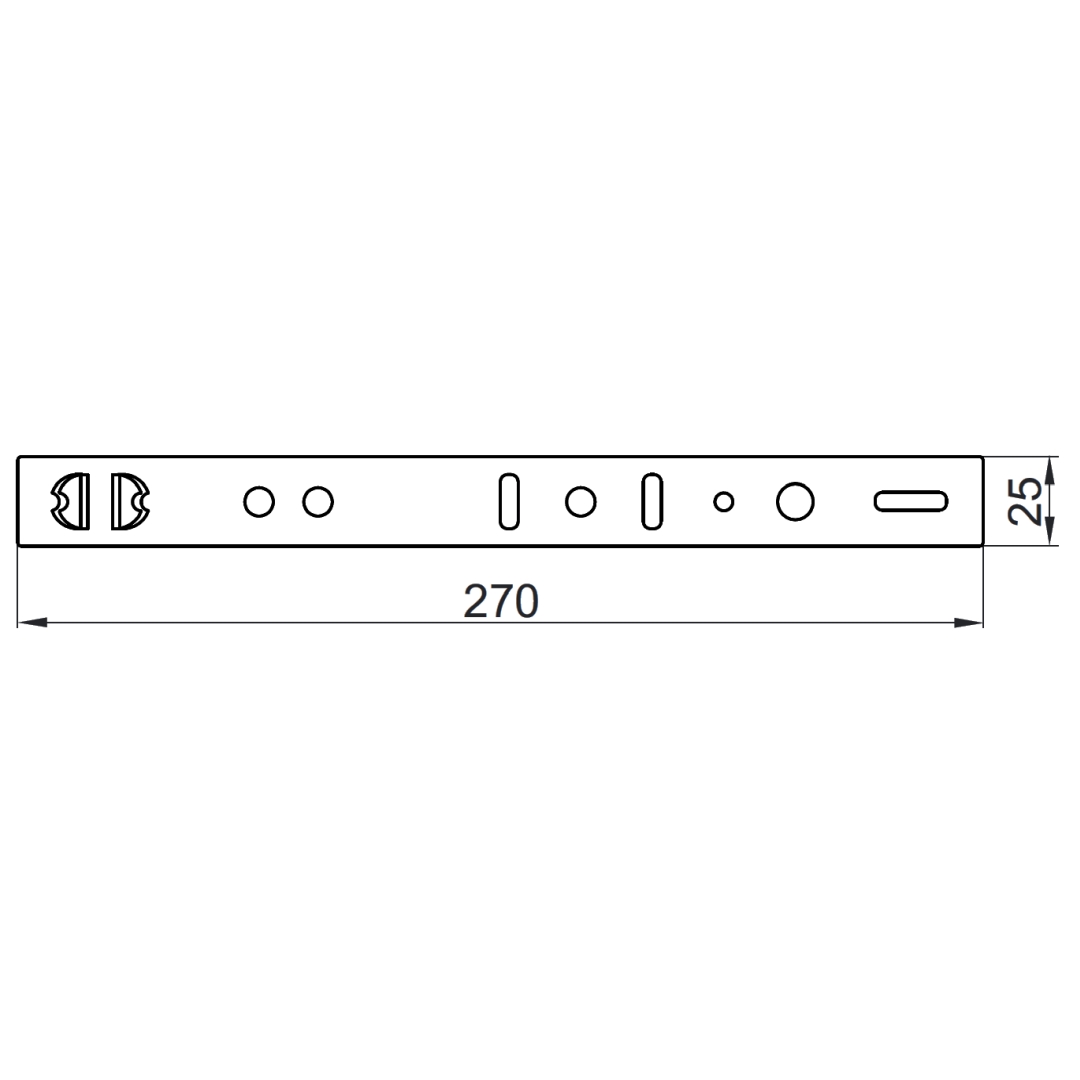

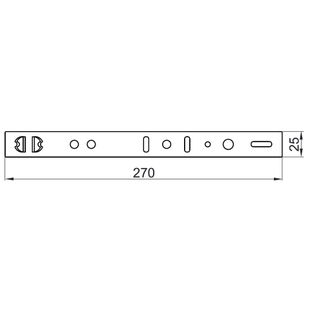

Opbouwrolluik stalen console SKM montageanker

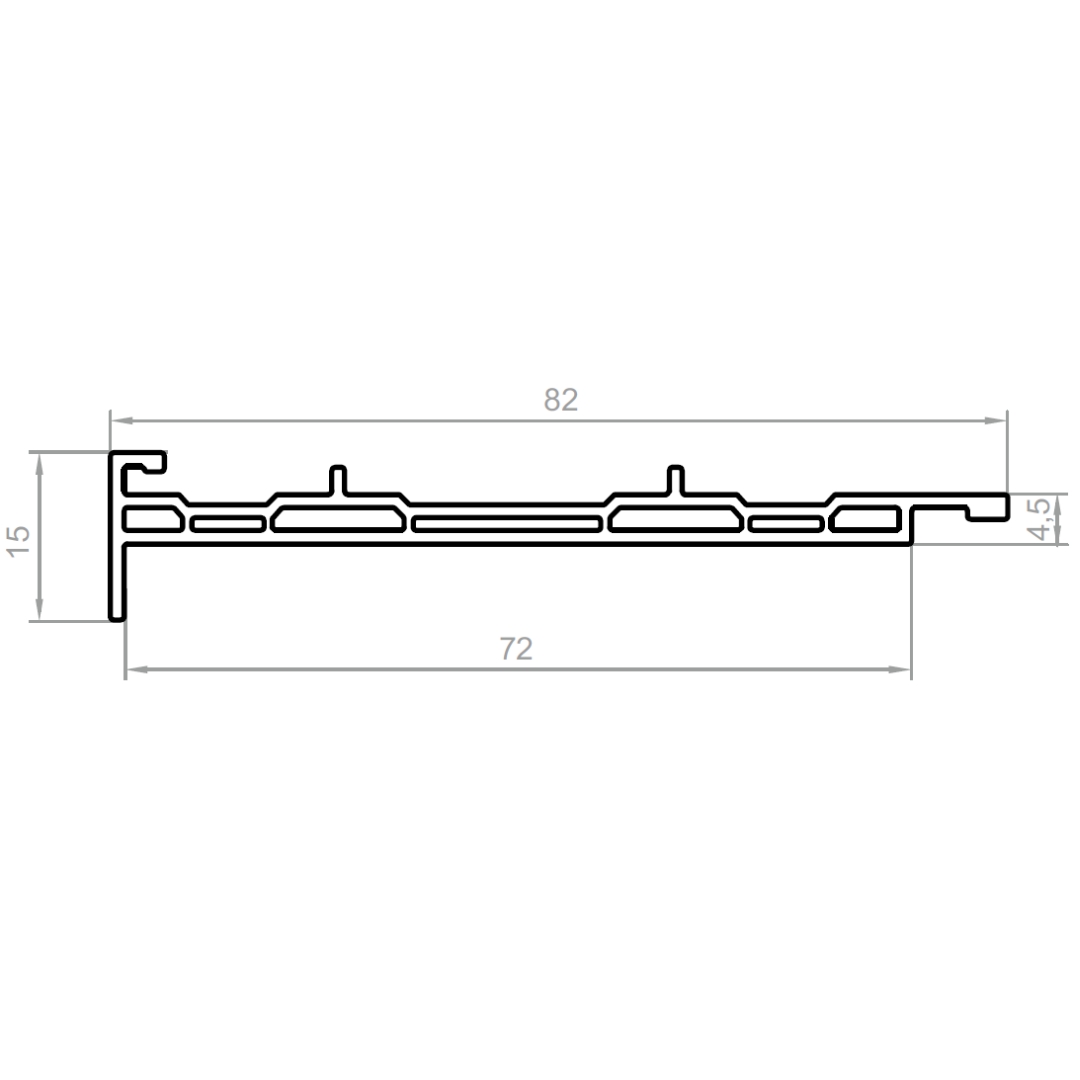

Opbouwrolluik adapterprofiel RN 1-70 B universeel

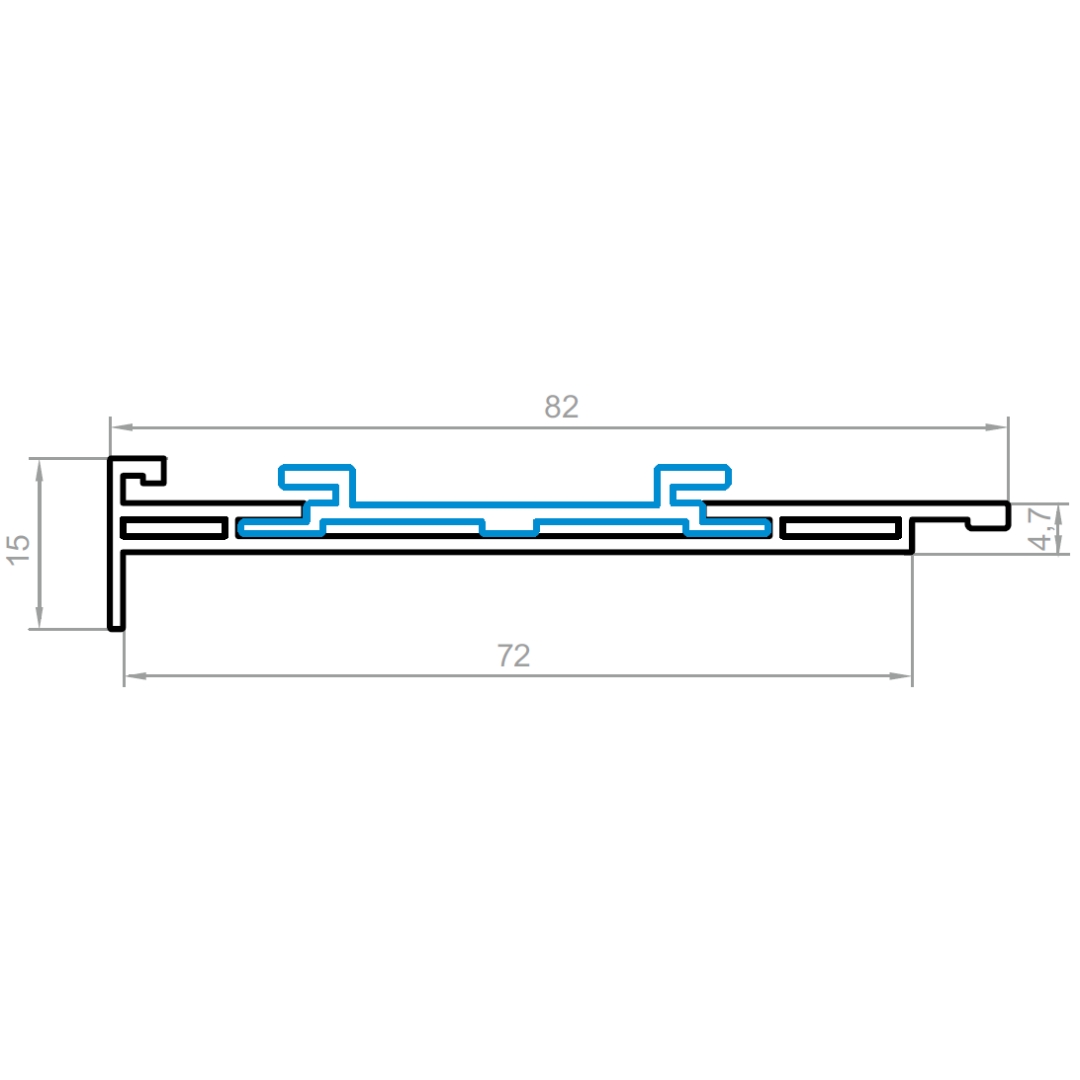

Opbouwrolluik adapterprofiel RN 1-70 universeel

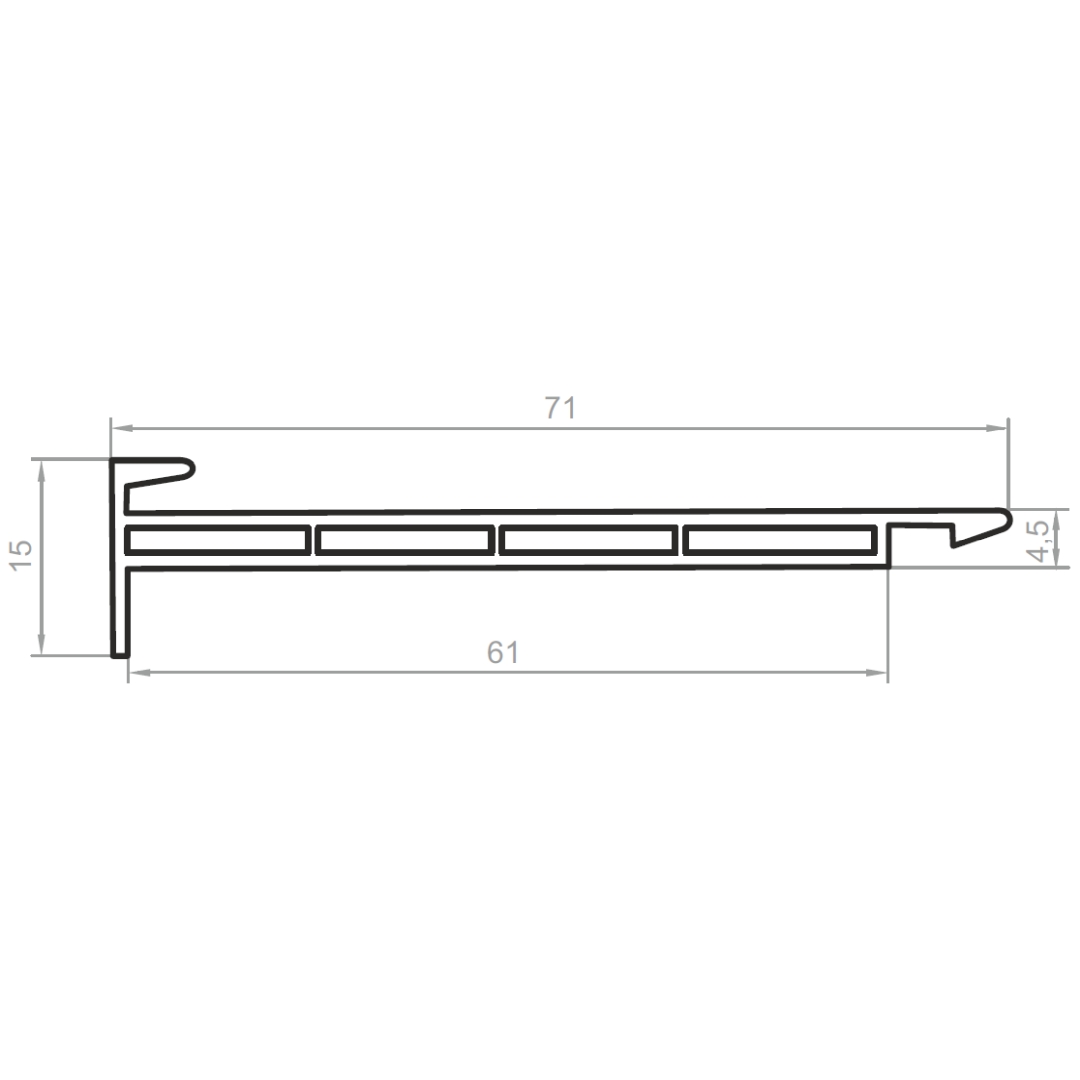

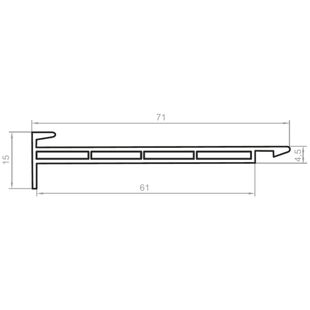

Opbouwrolluik adapterprofiel RN 1 universeel

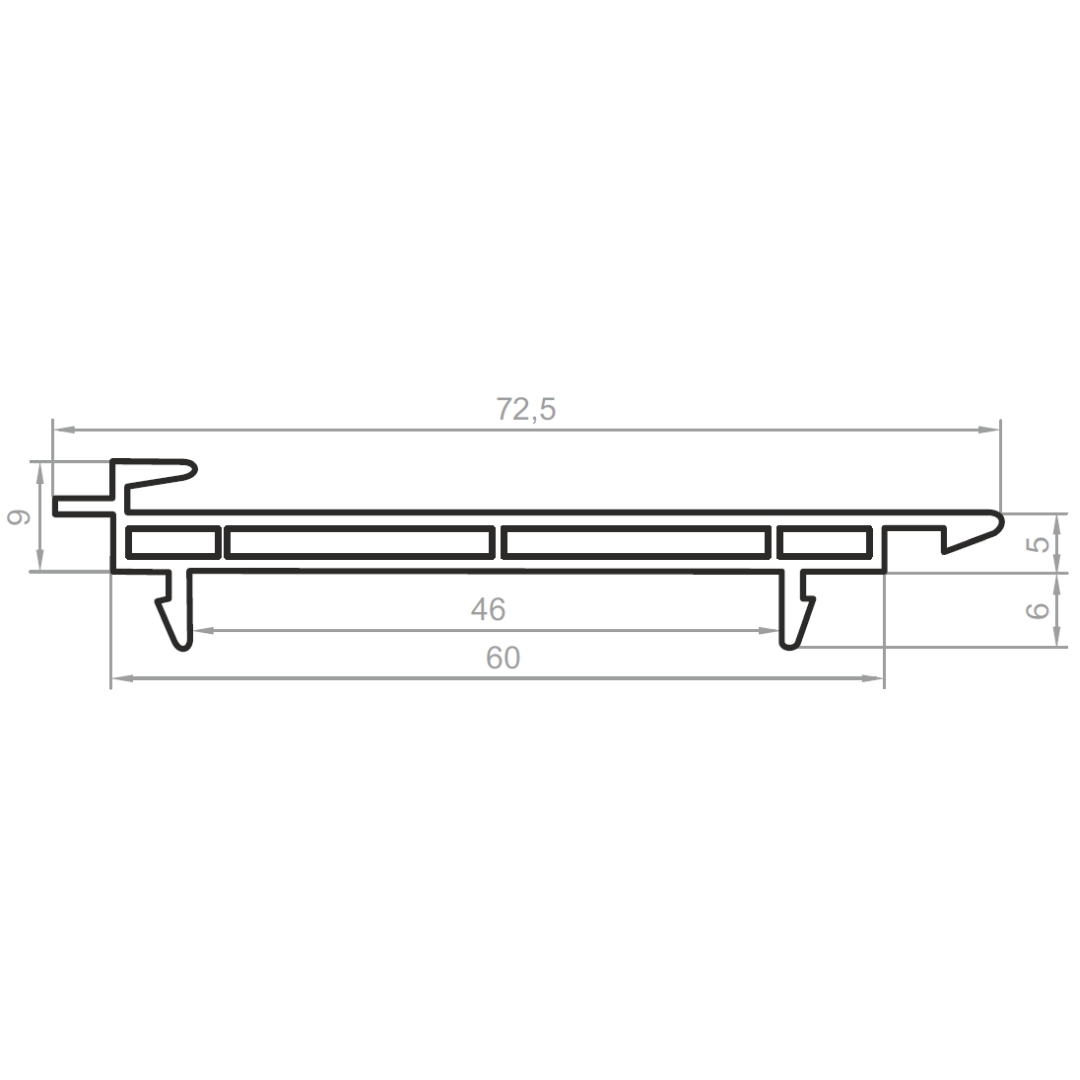

Opbouwrolluik adapterprofiel RN 5

Opbouwrolluik adapterprofiel RN 10

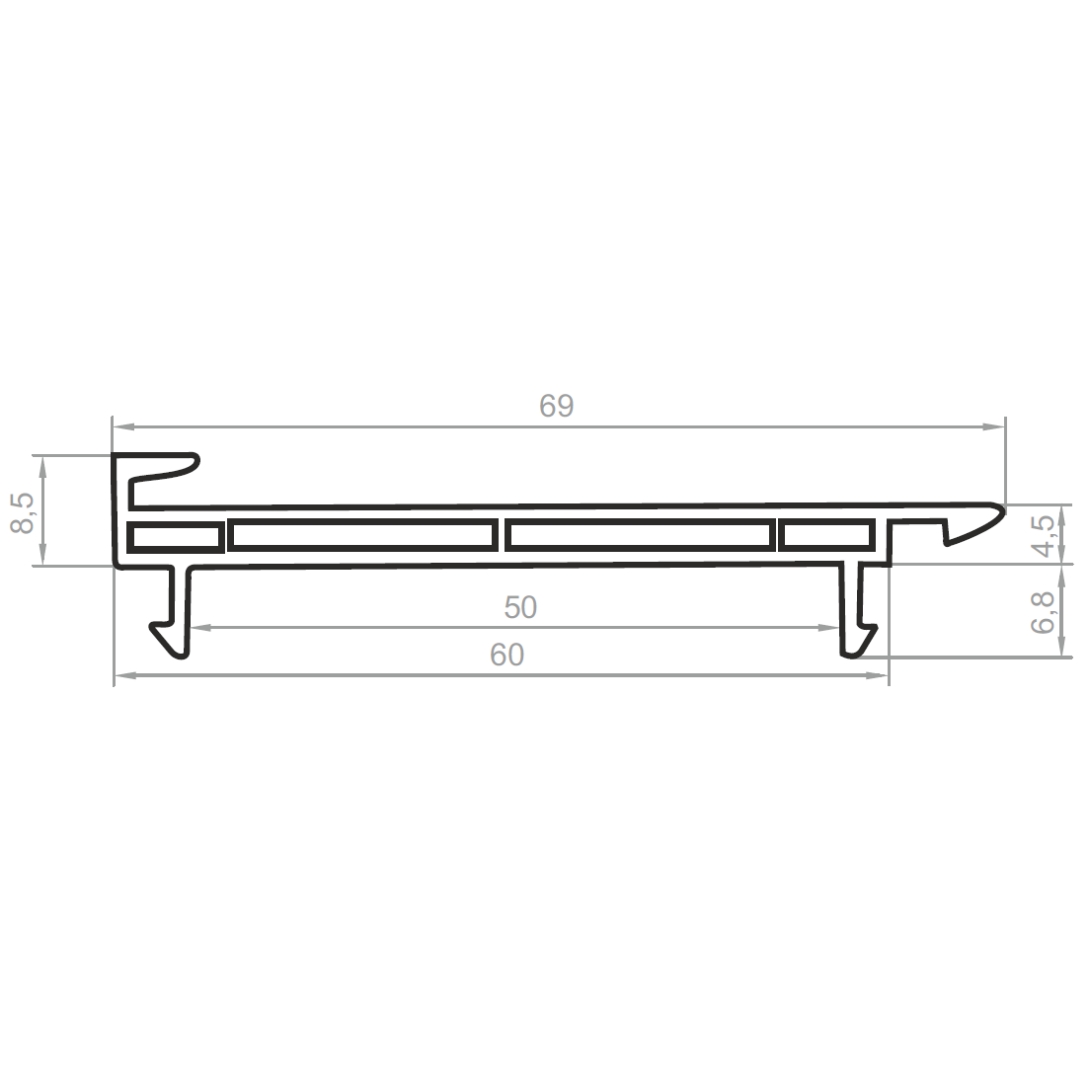

Opbouwrolluik adapterprofiel RN 14

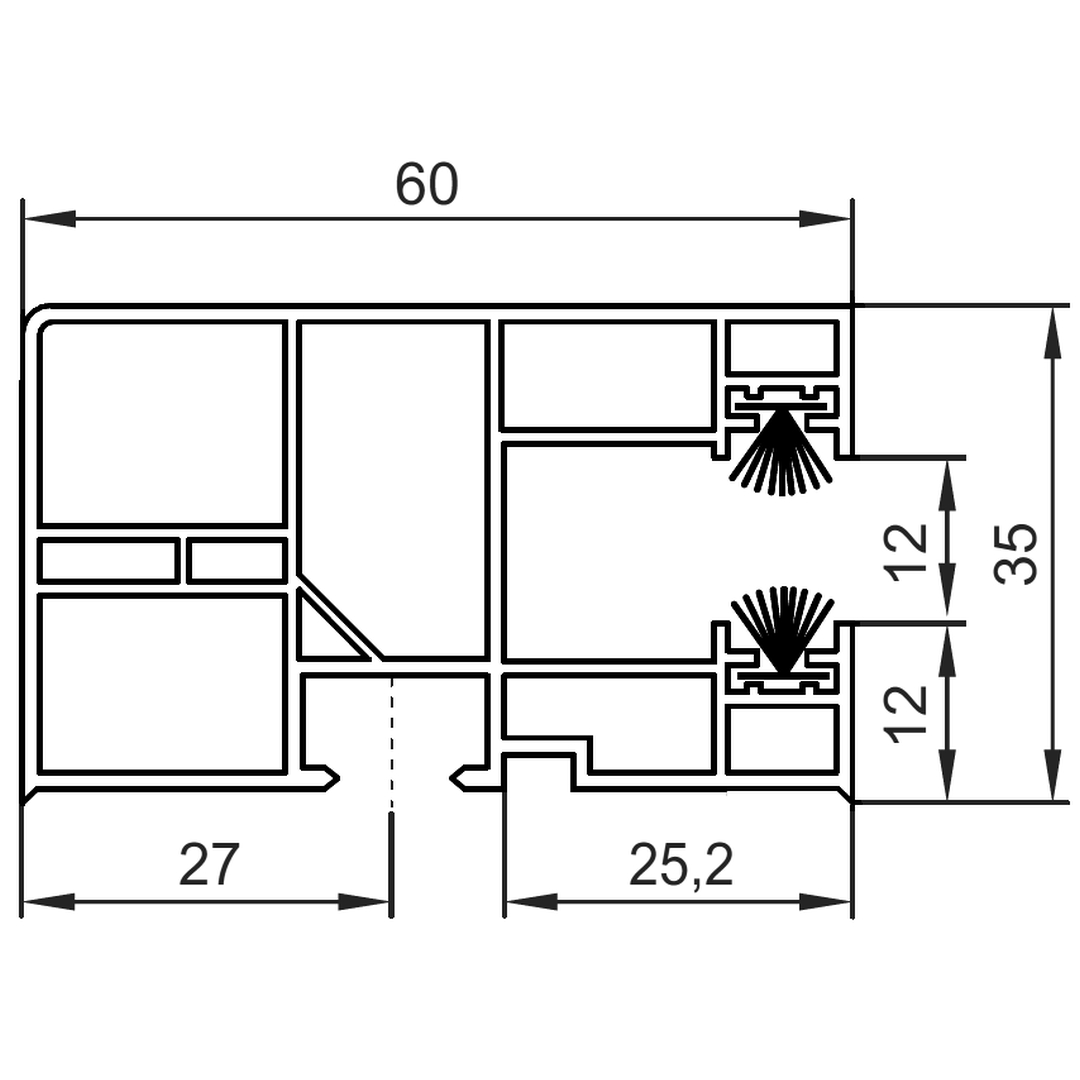

Opbouwrolluik geleiderail RK 16mm afzonderlijk

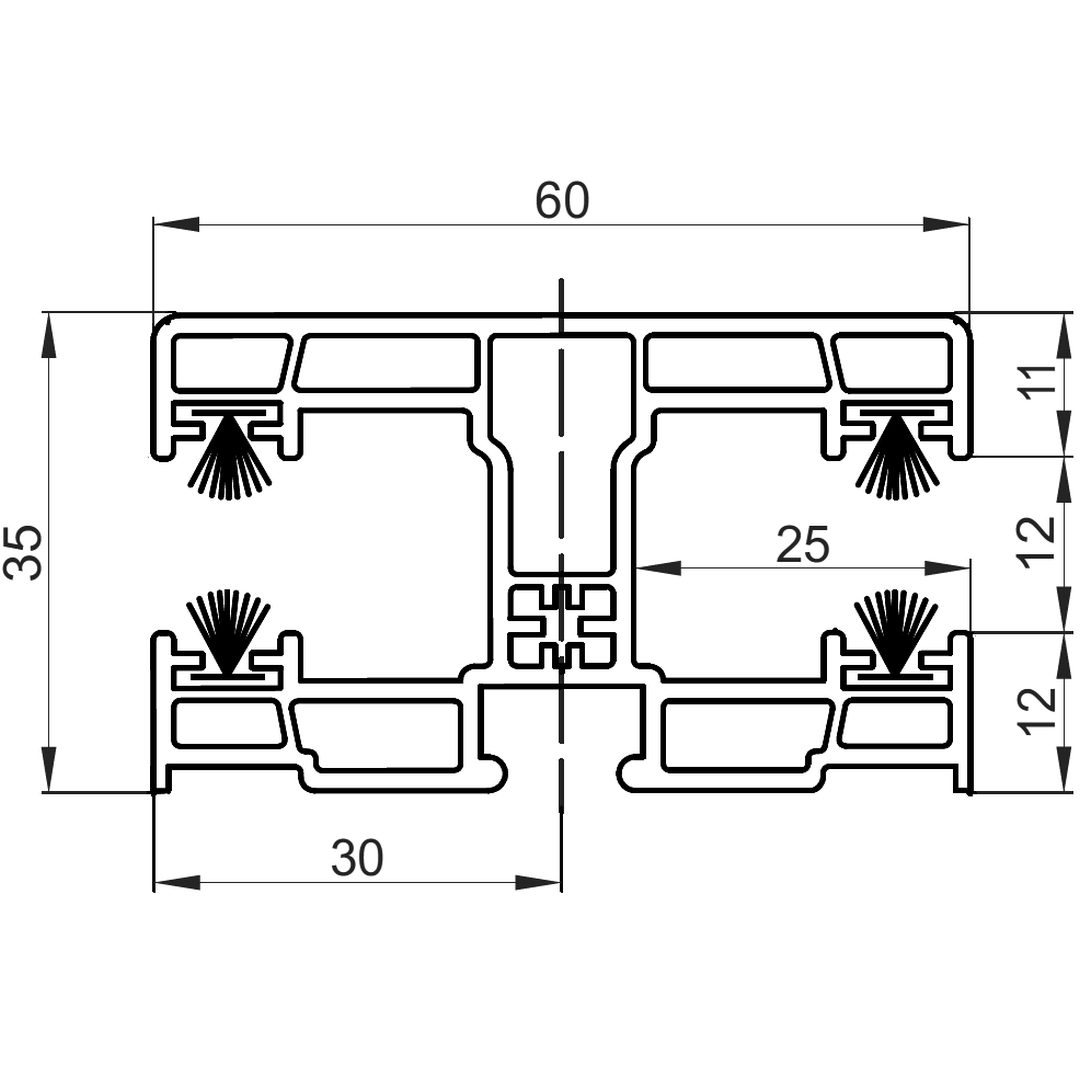

Opbouwrolluik geleiderail RK 18mm dubbel

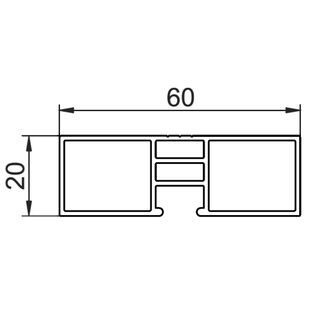

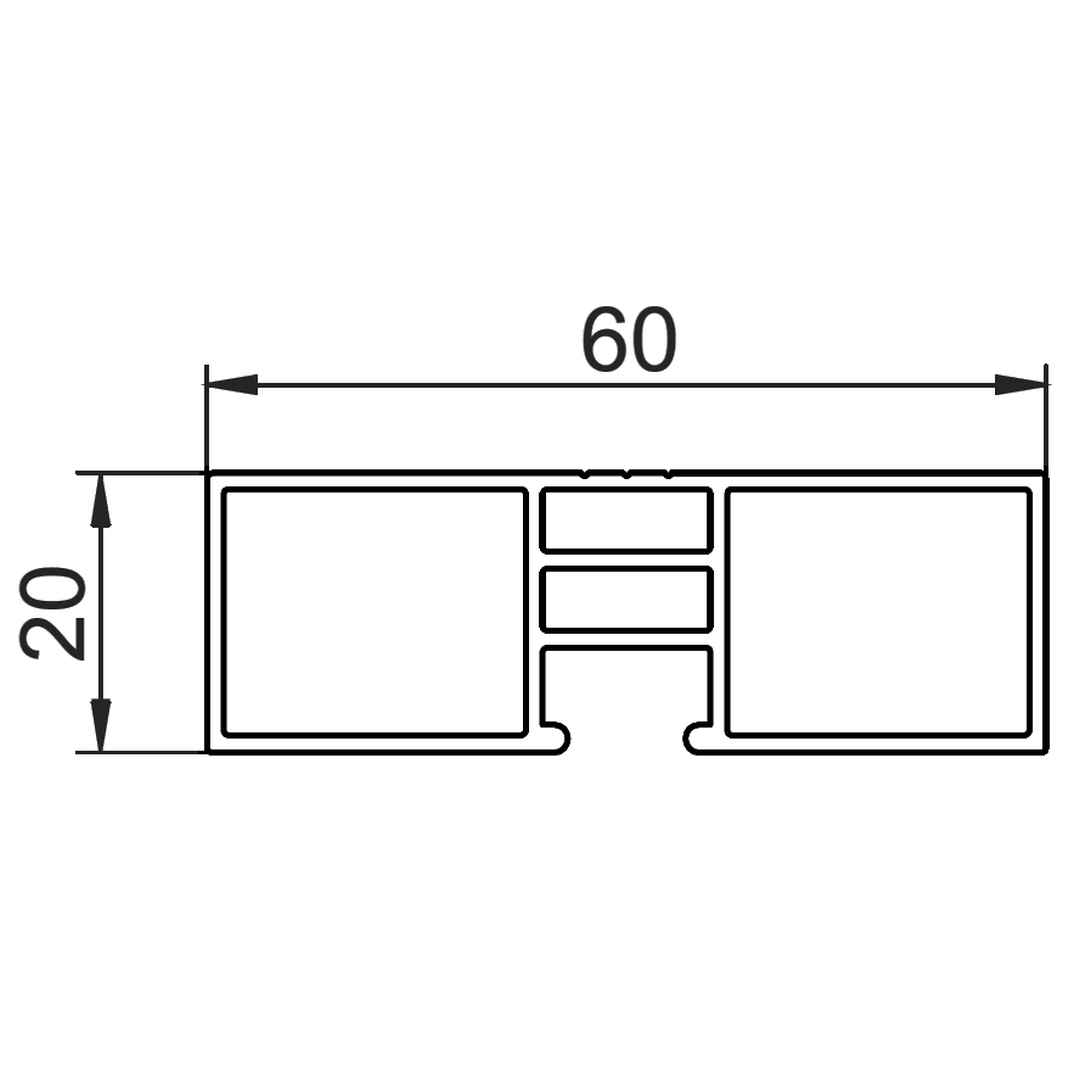

Opbouwrolluik geleiderail DP PVC 20mm afstandsstuk

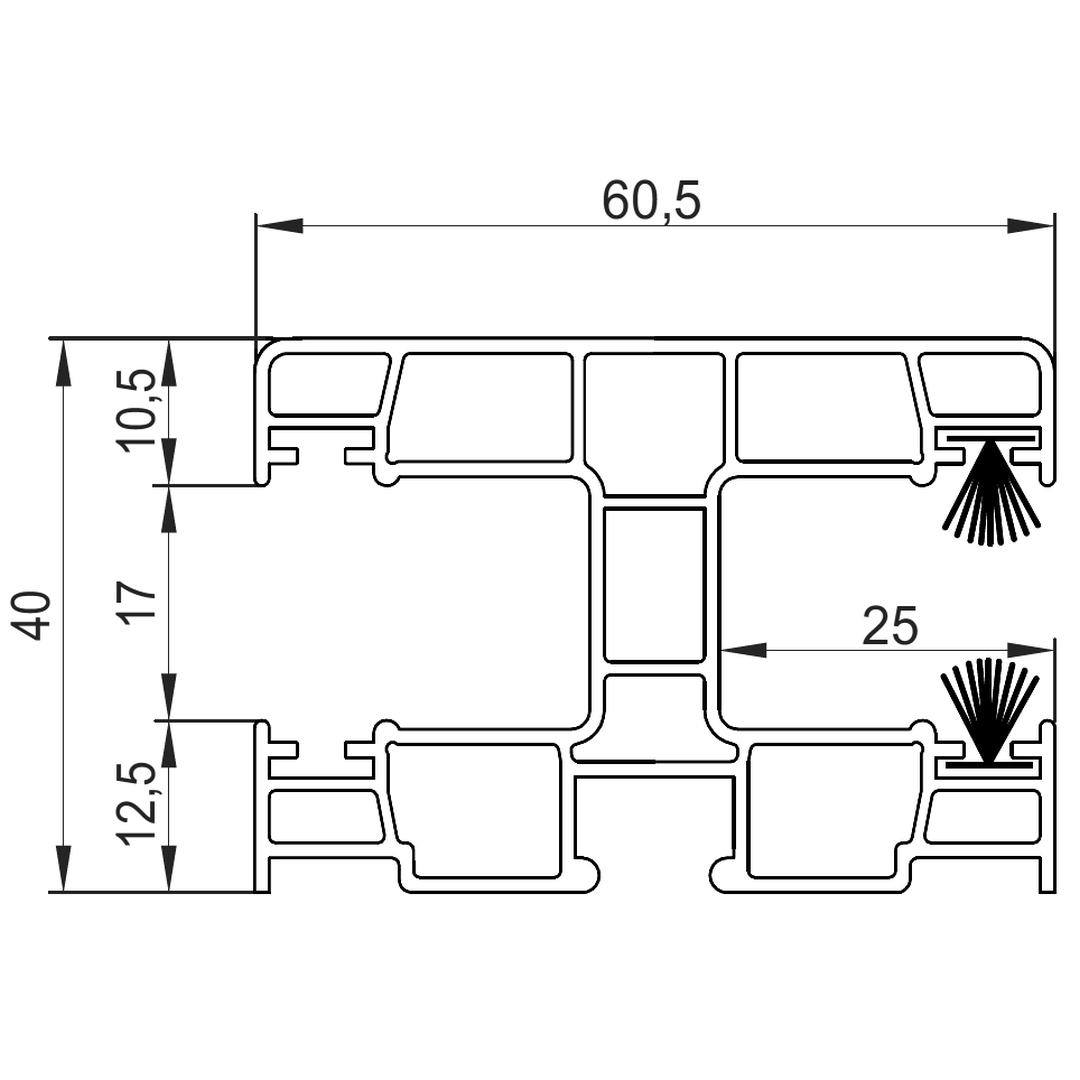

Opbouwrolluik geleiderail RK 18mm Maxi afzonderlijk

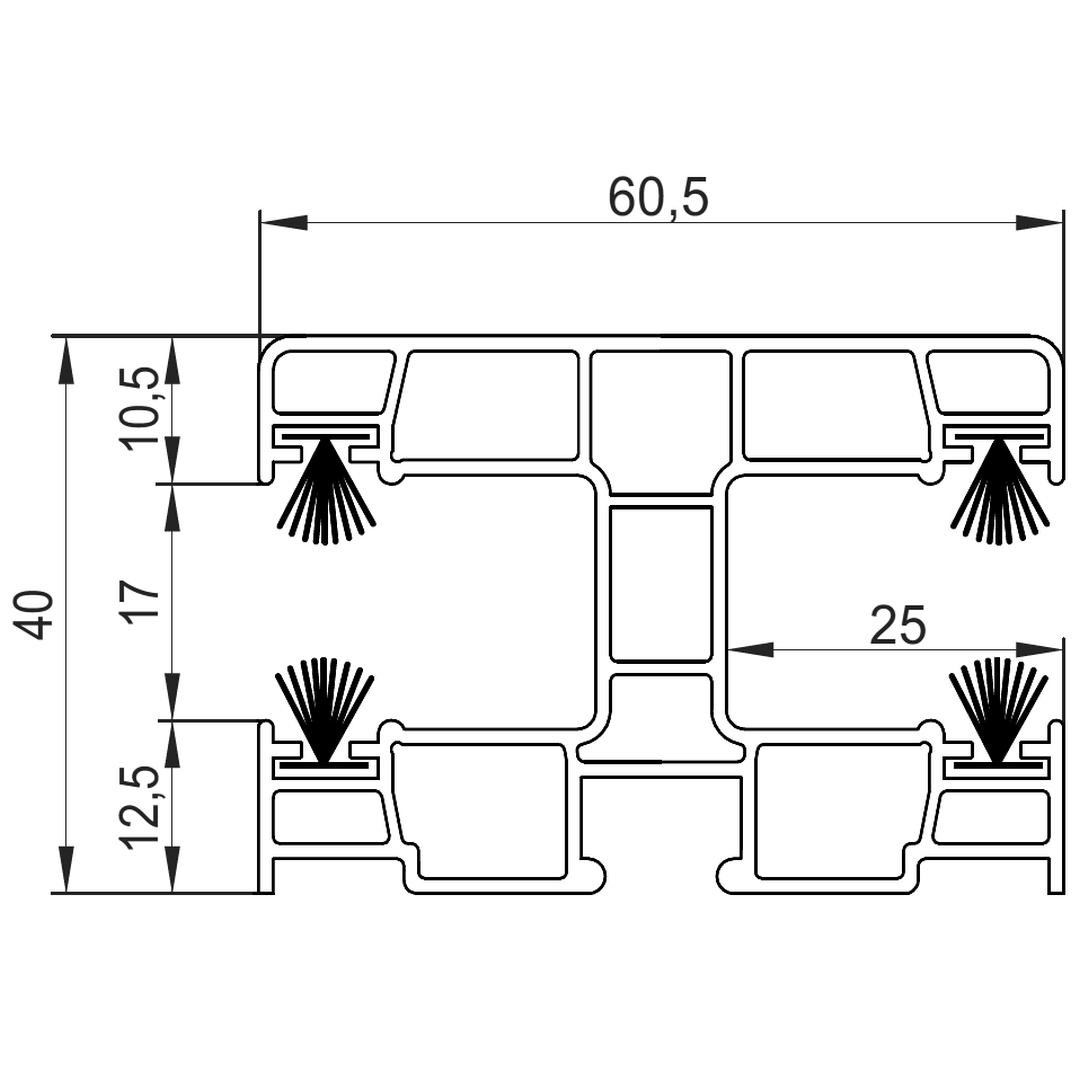

Opbouwrolluik geleiderail RK 18mm Maxi dubbel

Rolluikprofiel PA 39mm (Alu)

Rolluikprofiel PA 45mm (Alu)

Rolluikprofiel PA 52mm (Alu)

Rolluikpantser eindlijst LD 35mm Mini

Rolluikpantser eindlijst LD 37mm

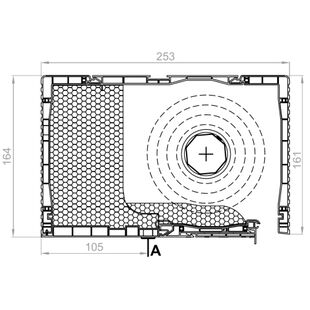

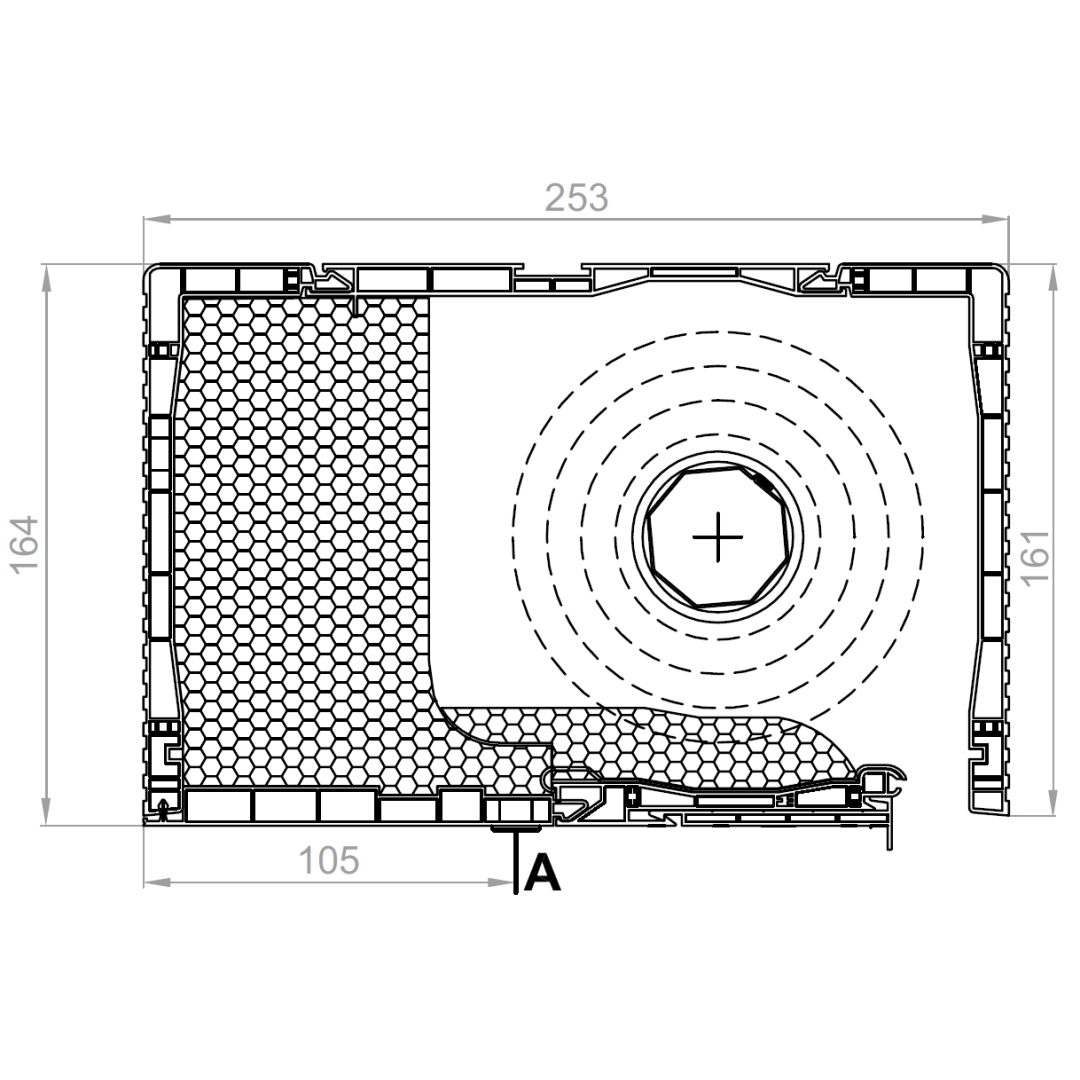

Opbouwrolluik banduitgang kast 160mm type A

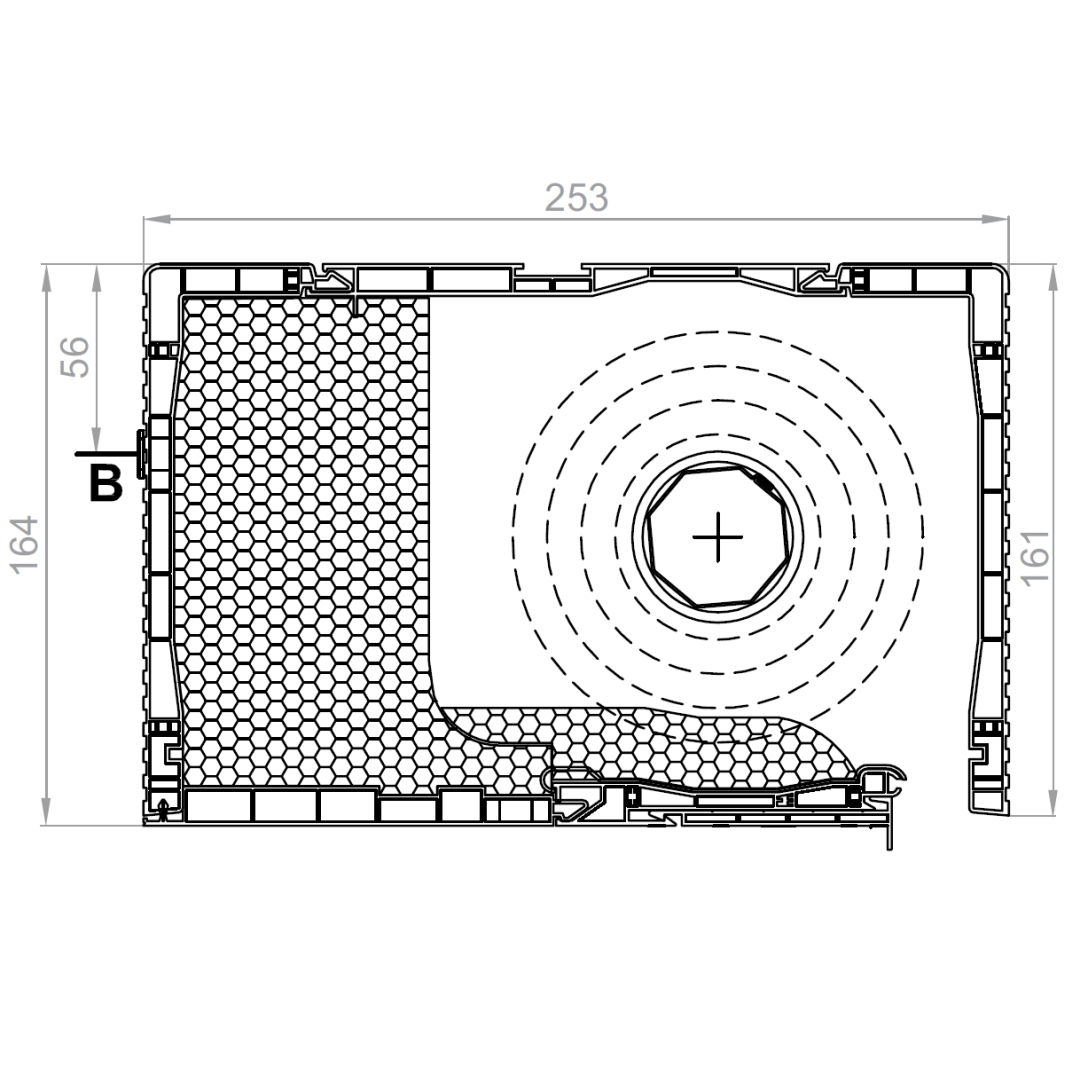

Opbouwrolluik banduitgang kast 160mm type B

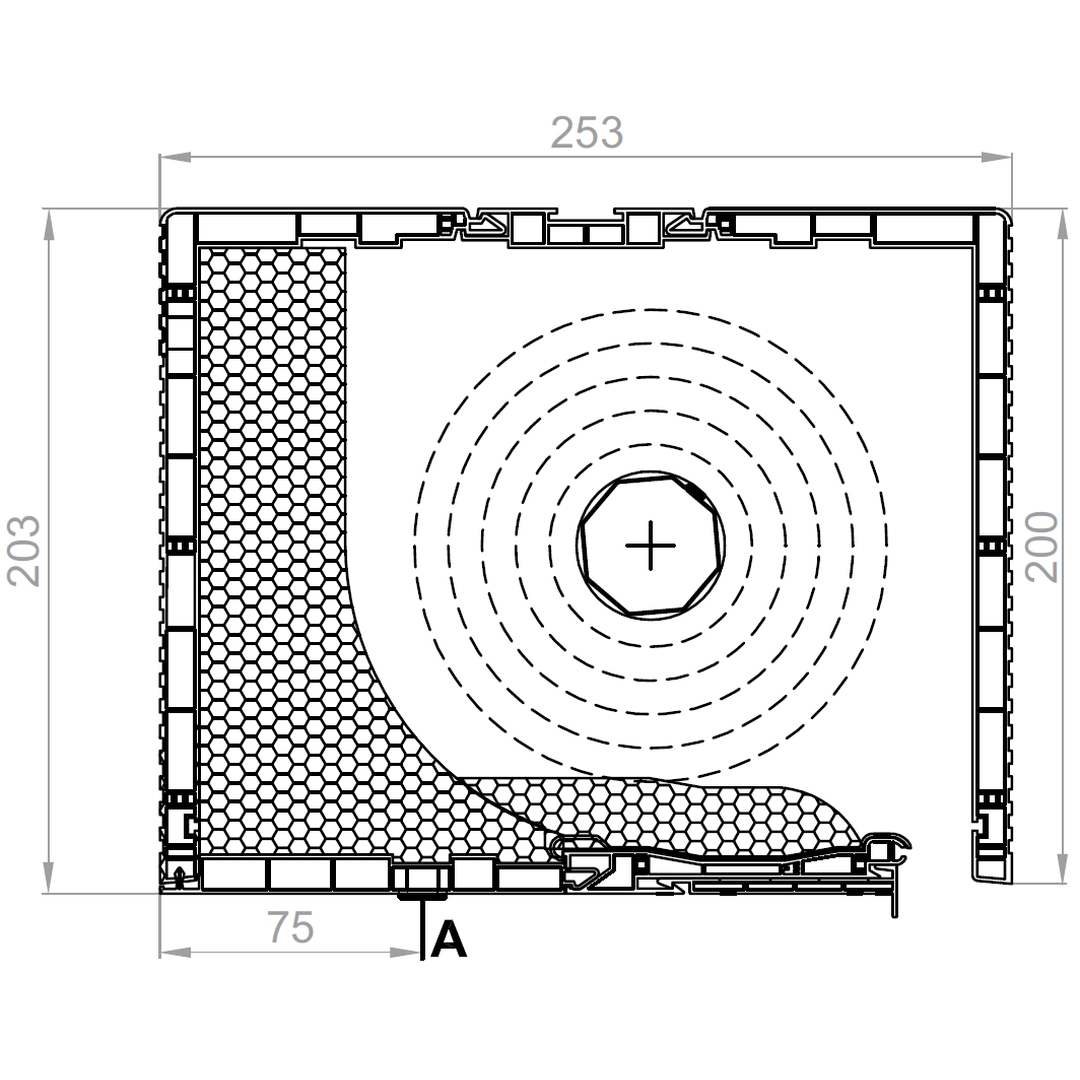

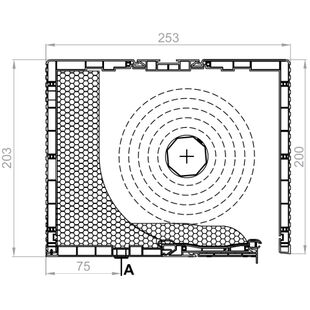

Opbouwrolluik banduitgang kast 200mm type A

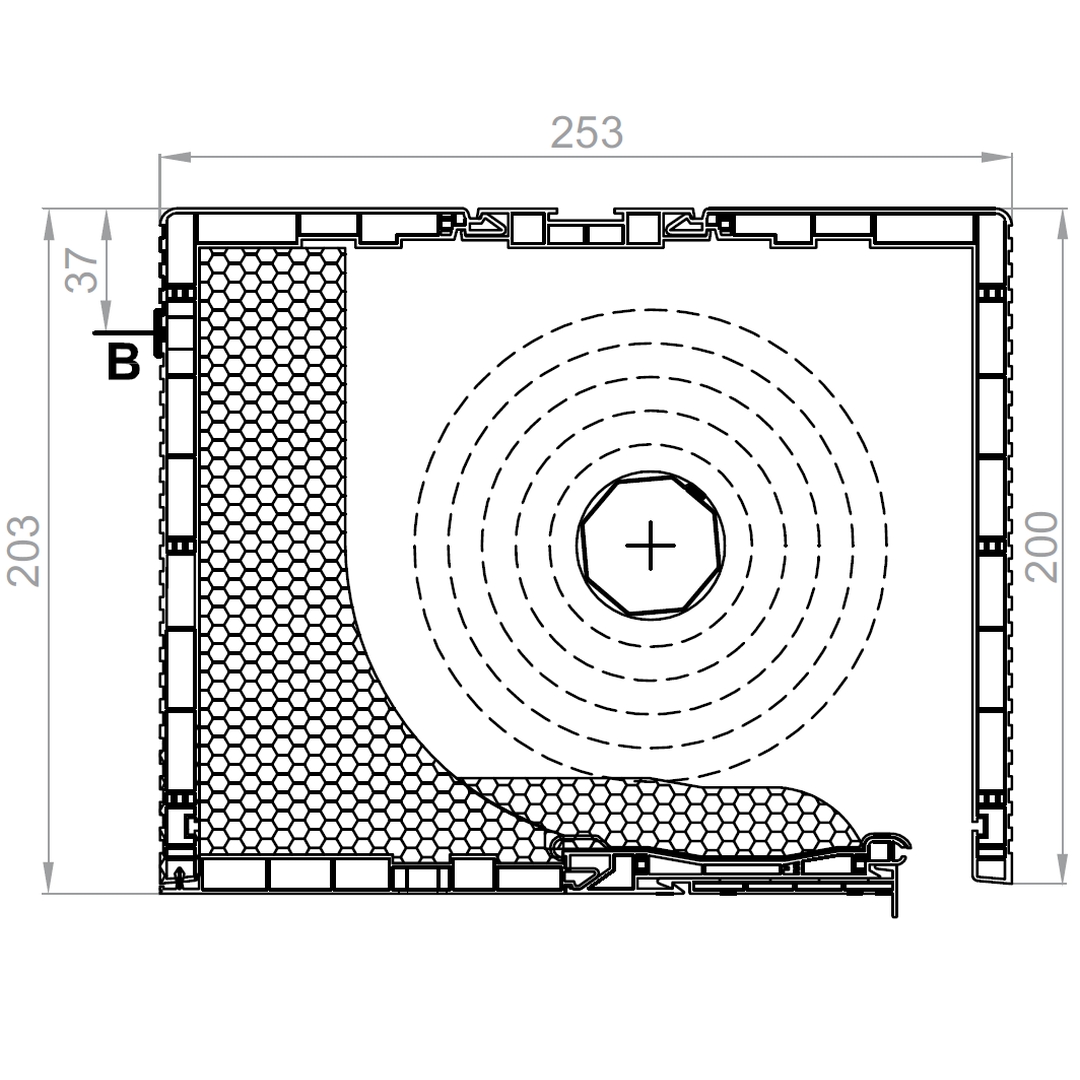

Opbouwrolluik banduitgang kast 200mm type B

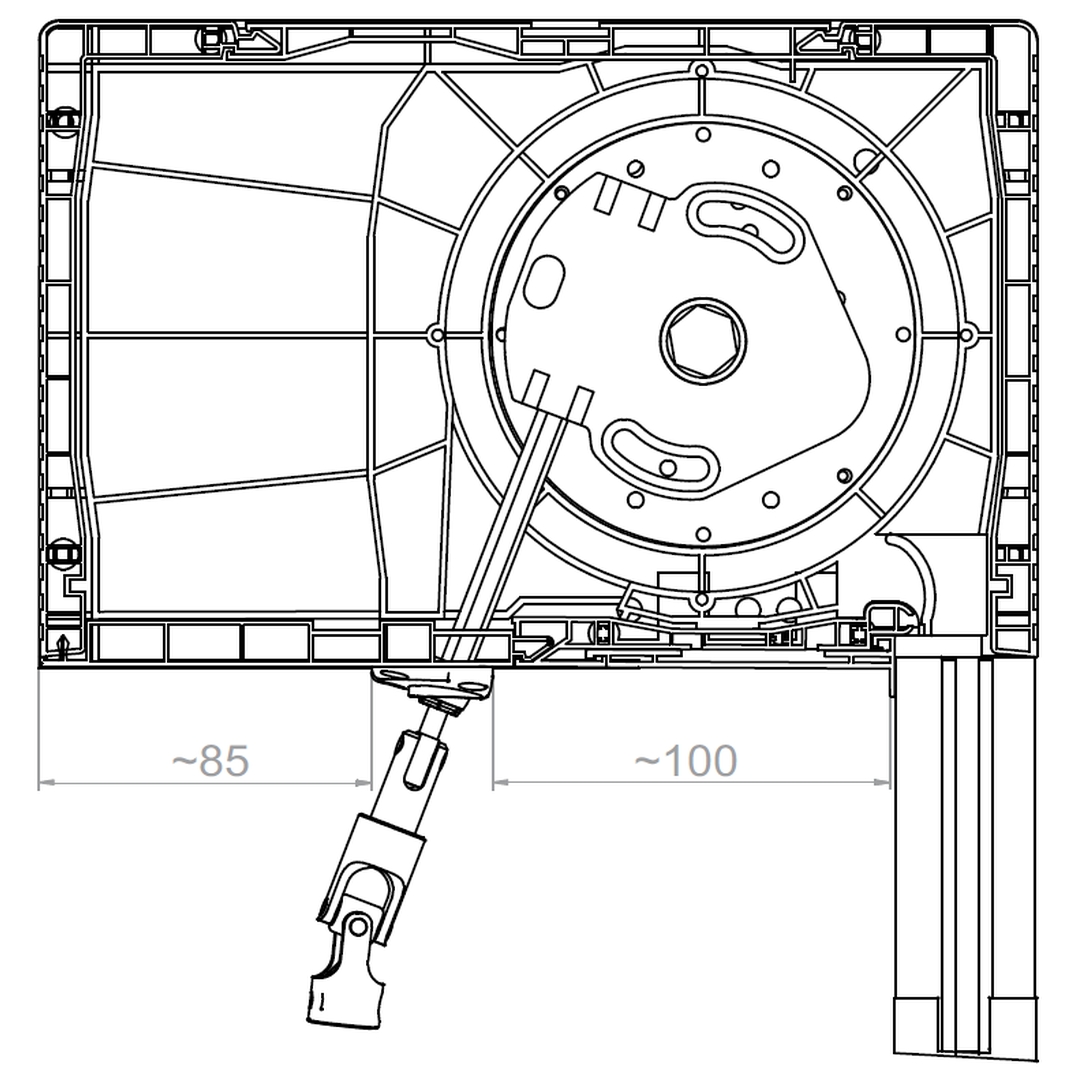

Opbouwrolluik PTL slingermechanisme kast 160mm

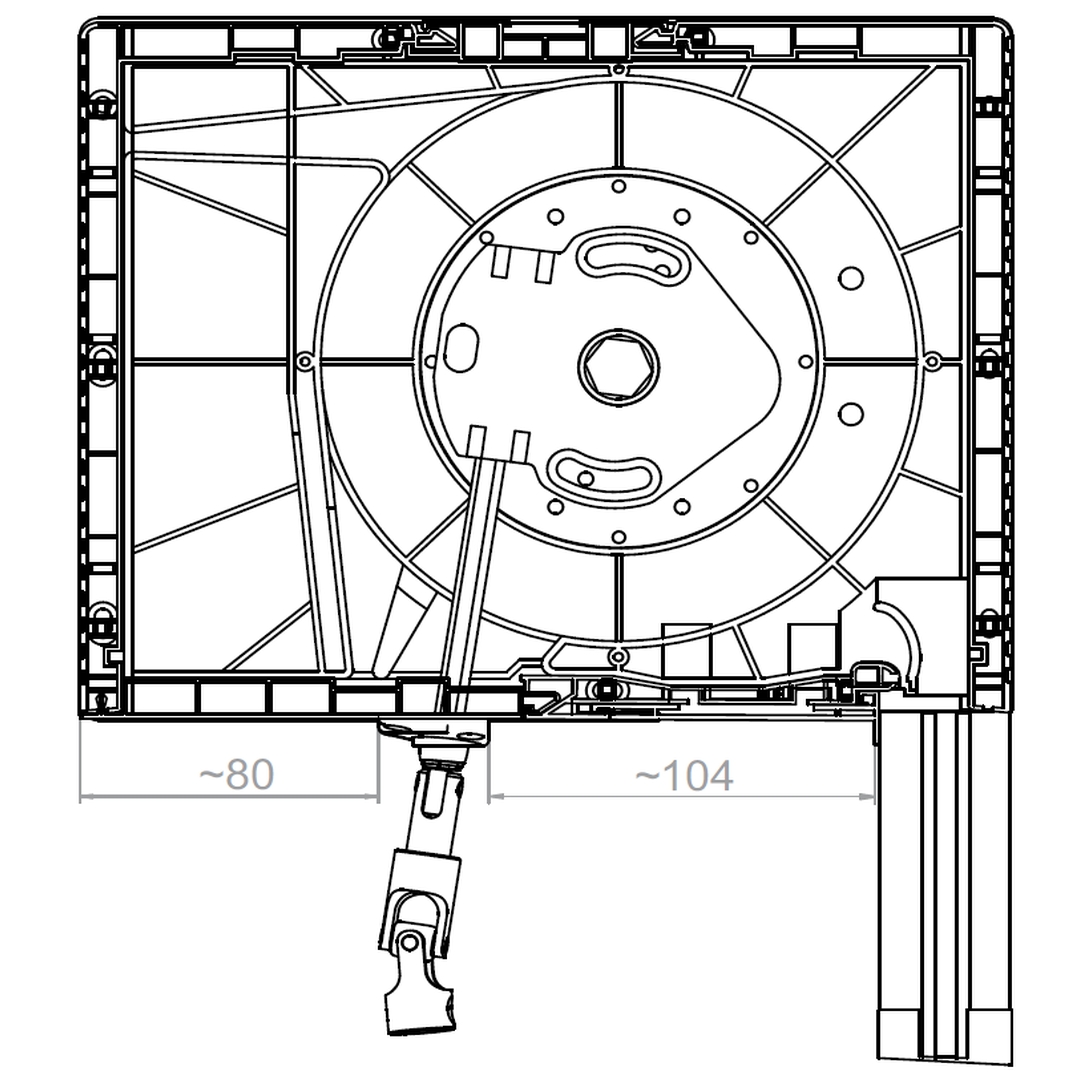

Opbouwrolluik PTL slingermechanisme kast 200mm

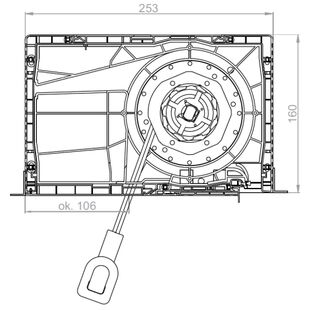

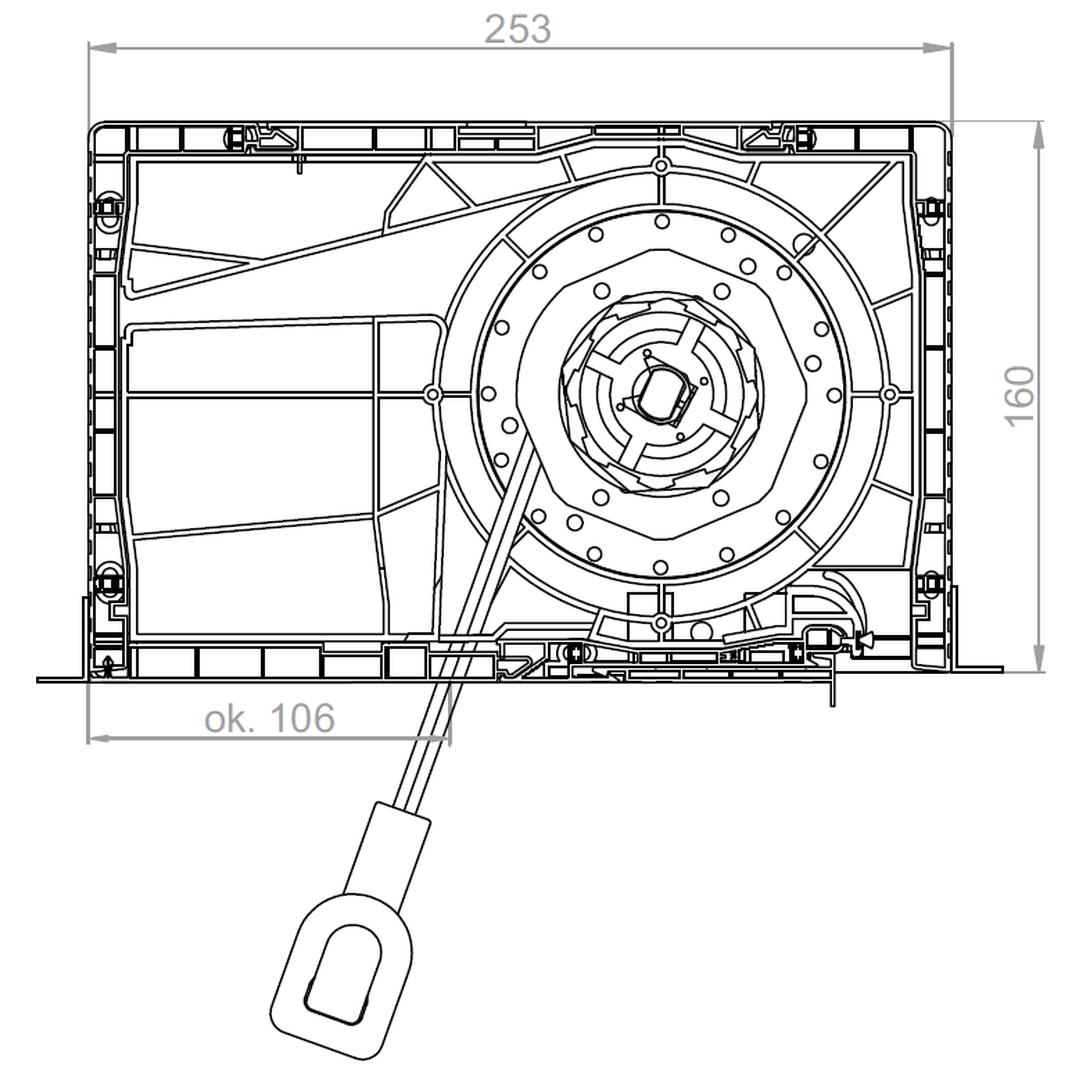

Opbouwrolluik PTL motor kast 160mm met noodhandslinger

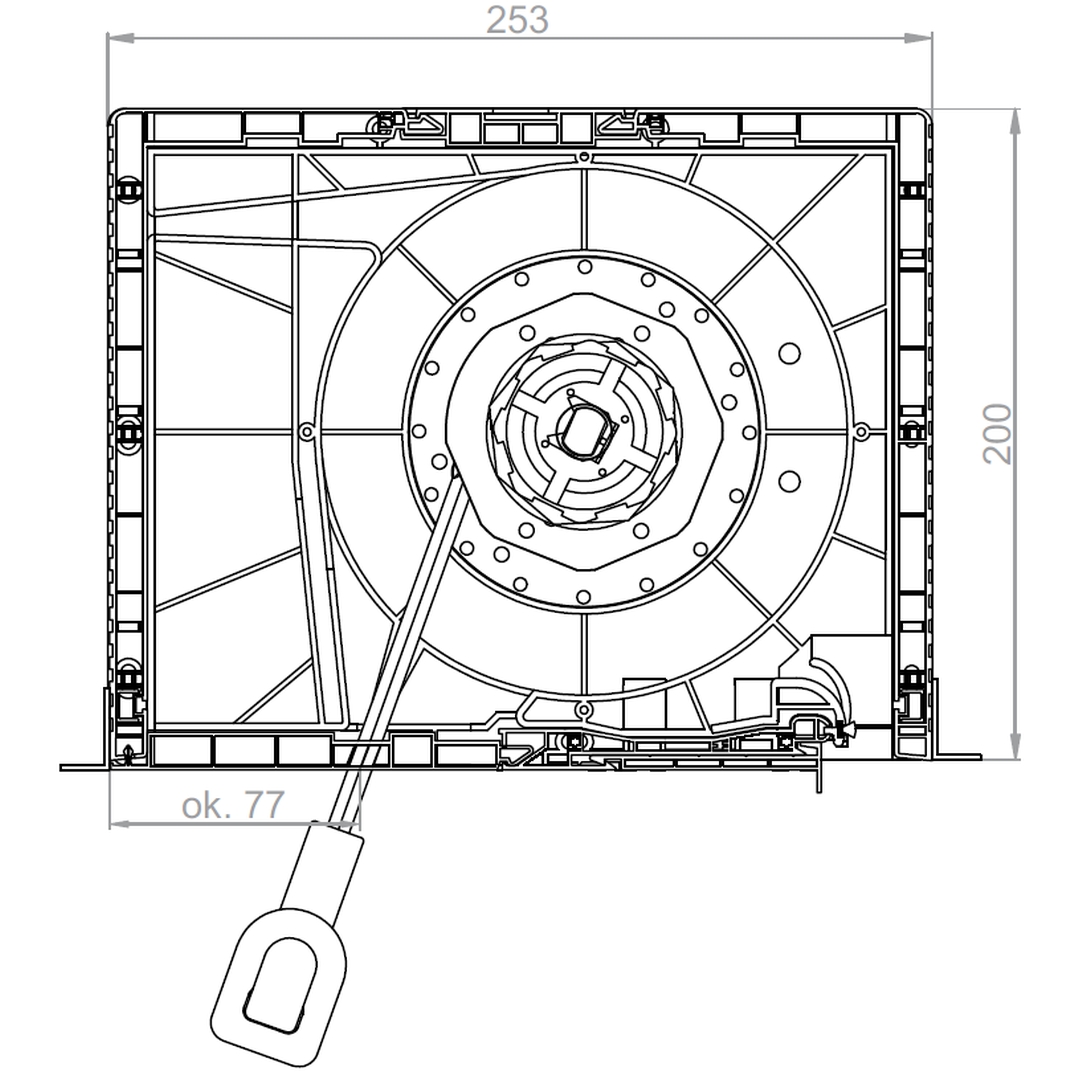

Opbouwrolluik PTL motor kast 200 mm met noodhandslinger

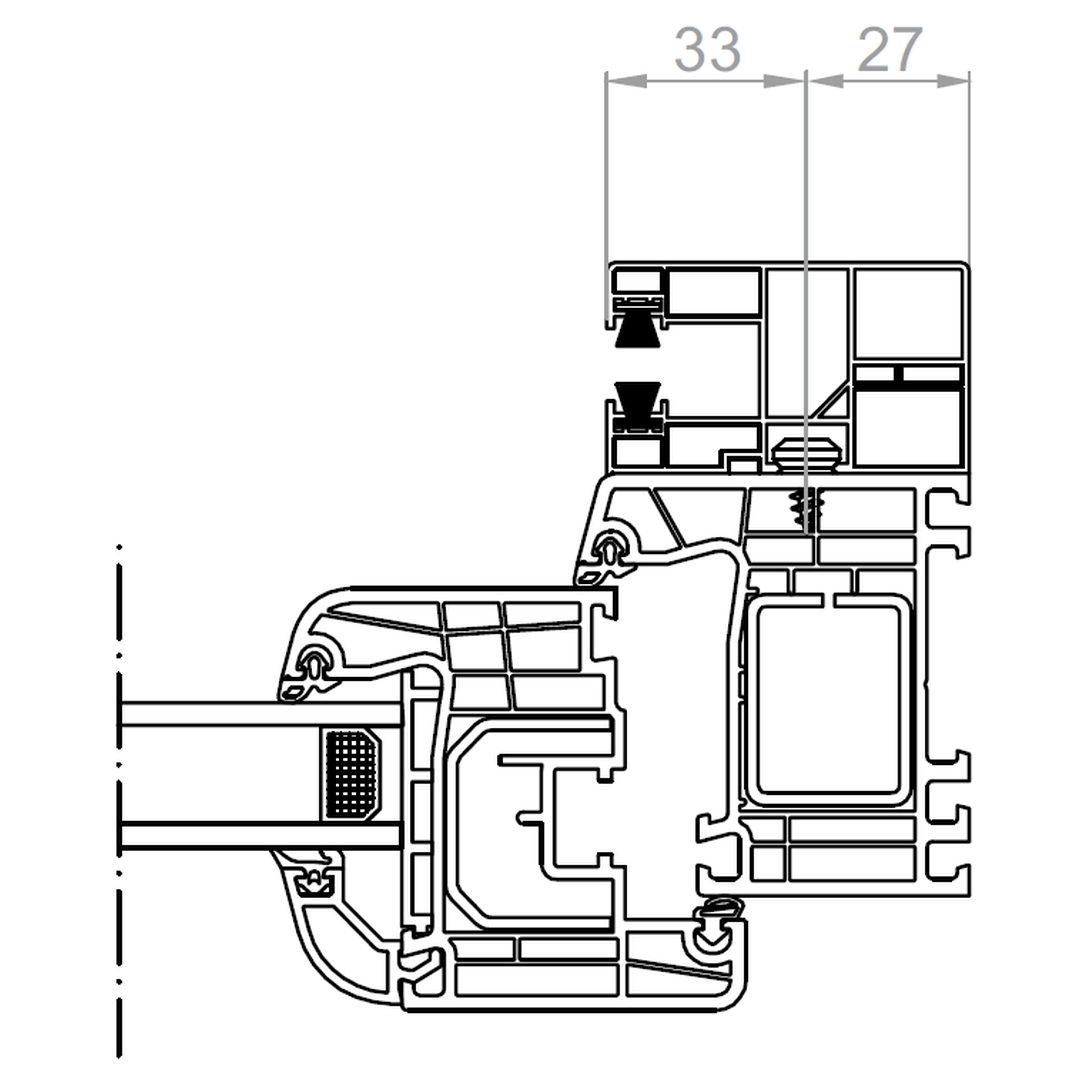

Opbouwrolluik geleiderail RK 16mm afzonderlijke montage

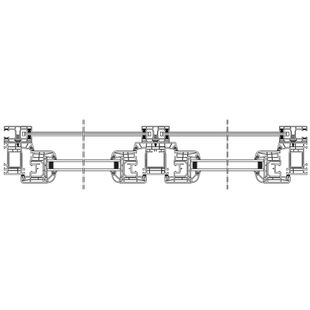

Opbouwrolluik geleiderail RK 18mm dubbele montage
