Handleiding: Voordeur afstellen – verdekt liggend deurscharnier WALA WU-1R correct afstellen

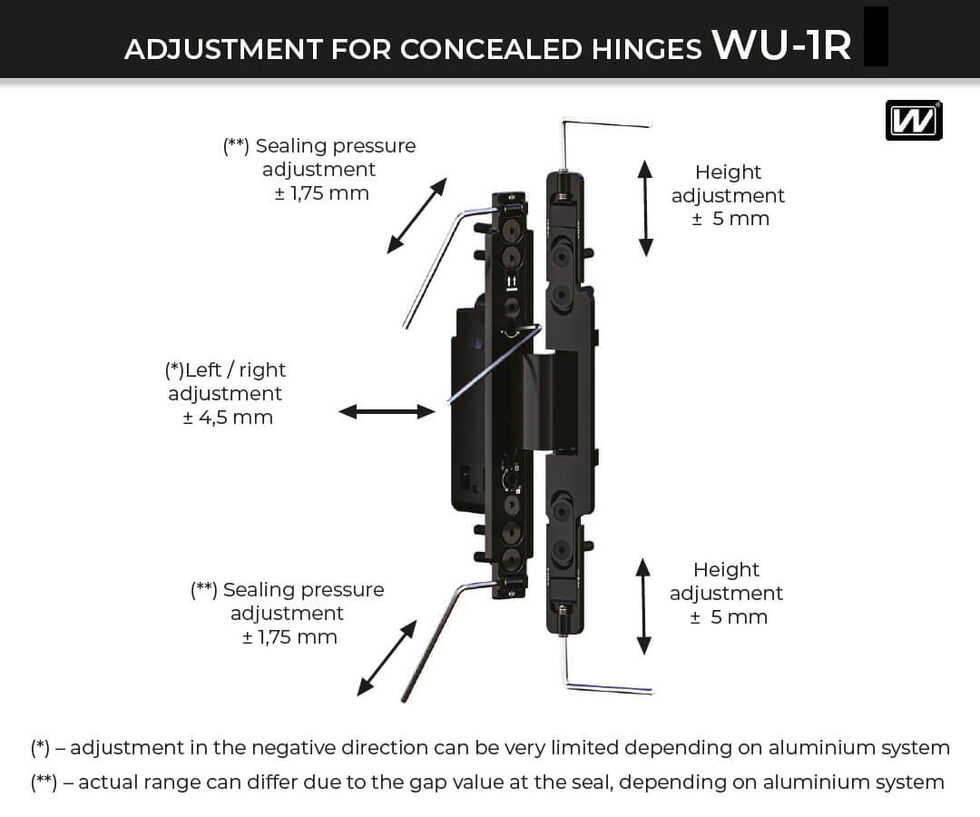

Overzicht voor het afstellen van deurscharnier WALA WU-1R

Aluminiumdeuren van hoge kwaliteit beschermen effectief tegen energieverlies en inbraak. Voor optimale functionaliteit en veiligheid is het belangrijk om de deuren correct af te stellen. Dit omvat de afstellingen direct na de installatie en regelmatige aanpassingen om de deur af te stemmen op dagelijks gebruik en wisselende weersomstandigheden. In onze gids leggen we eenvoudig en duidelijk uit welk gereedschap u nodig heeft en hoe u de verschillende afstellingen kunt uitvoeren.

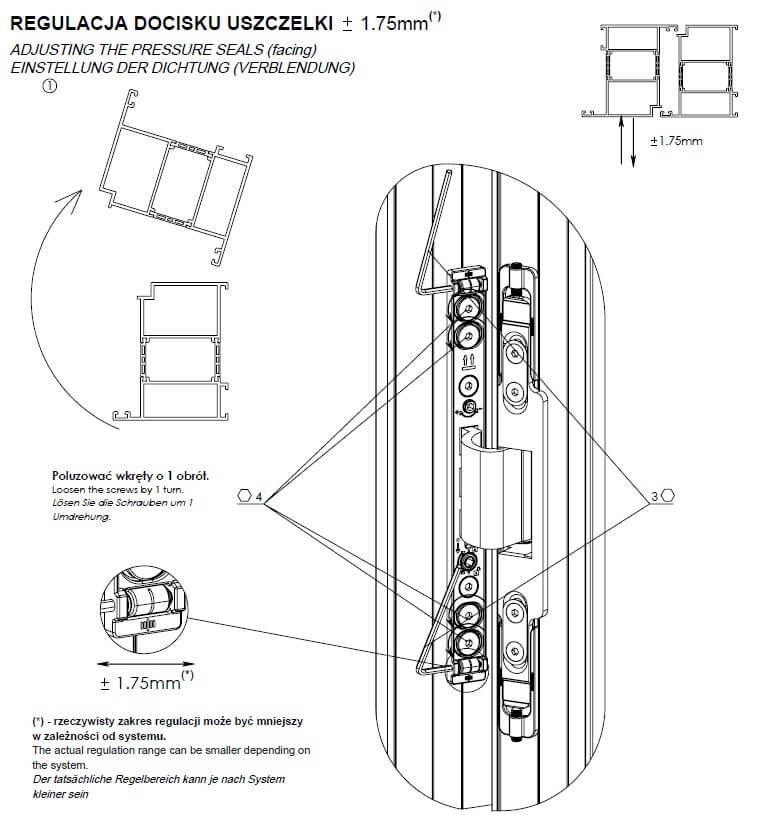

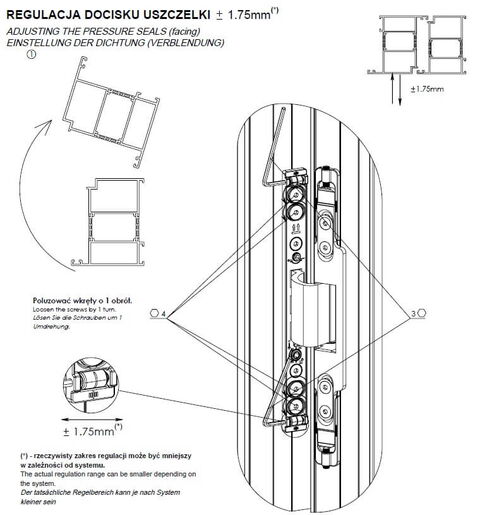

Handleiding: aandrukkracht afstellen - deurscharnier WALA WU-1R

Controleer eerst hoe stevig de deurvleugel in het kozijn zit, zodat er geen tocht kan binnendringen. Wanneer u de vleugel opent, bereikt u eenvoudig het middelste vleugelscharnierdeel. Draai hier eerst de vier hoofdschroeven van elk deurscharnier los met een 4 mm inbussleutel.

Gebruik nu een 3 mm inbussleutel om de stelschroef met +/- 1,75 mm af te stellen. Door naar rechts te draaien trekt u de vleugel dichter naar het kozijn toe; door naar links te draaien vergroot u de afstand tussen vleugel en kozijn.

Herhaal deze stappen voor alle deurscharnieren en controleer daarna of de deur probleemloos functioneert. Draai tot slot de hoofdschroeven weer stevig vast.

Tip van de professional: voer vóór het afstellen van de Voordeur afstellen – deurscharnier WALA WU-1R eerst de papiertest uit, zodat u knelpunten of te grote tussenruimtes nauwkeurig kunt lokaliseren.

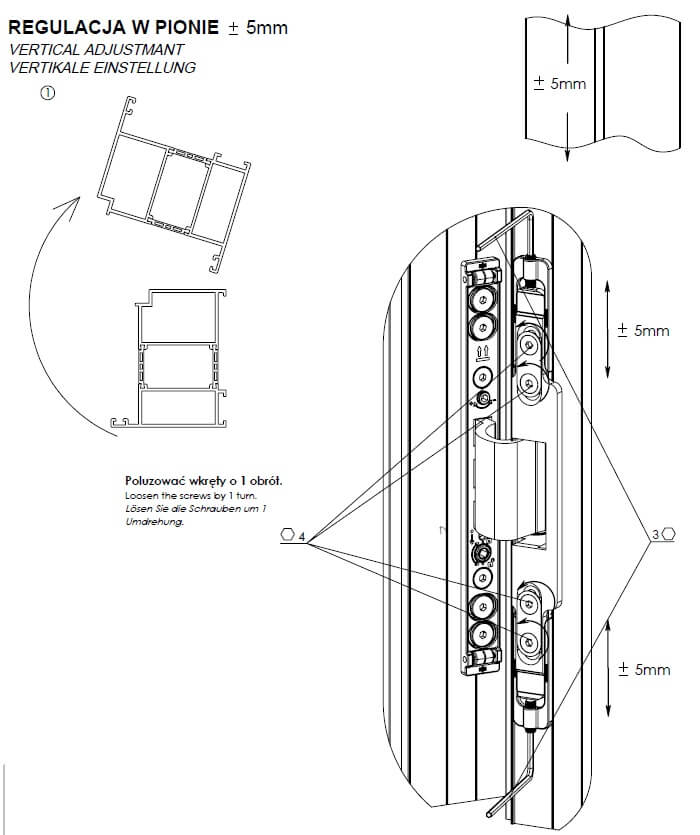

Handleiding: Verticale afstelling (Voordeur afstellen – deurscharnier WALA WU-1R) - deurscharnier WALA WU-1R

Om probleemloos bij de deurscharnieren van de deur te komen, opent u de deurvleugel volledig. Gebruik een 4 mm inbussleutel om de vier hoofdschroeven aan het bovenste en onderste deel van elk deurscharnier één slag los te draaien.

Met de bovenste en onderste stelschroef kunt u de hoogte van de vleugel afstellen; met een 3 mm inbussleutel is een afstelling van +/- 5 mm mogelijk.

Zorg ervoor dat u de hoogteaanpassingen gelijkmatig op alle scharnieren uitvoert. Na het afstellen draait u de verwijderde schroeven weer in en zet u de hoofdschroeven stevig vast.

Tip van de professional: Voor het werken met zeer zware deurvleugels: gebruik wiggen om het gewicht te verminderen en het afstellen te vergemakkelijken.

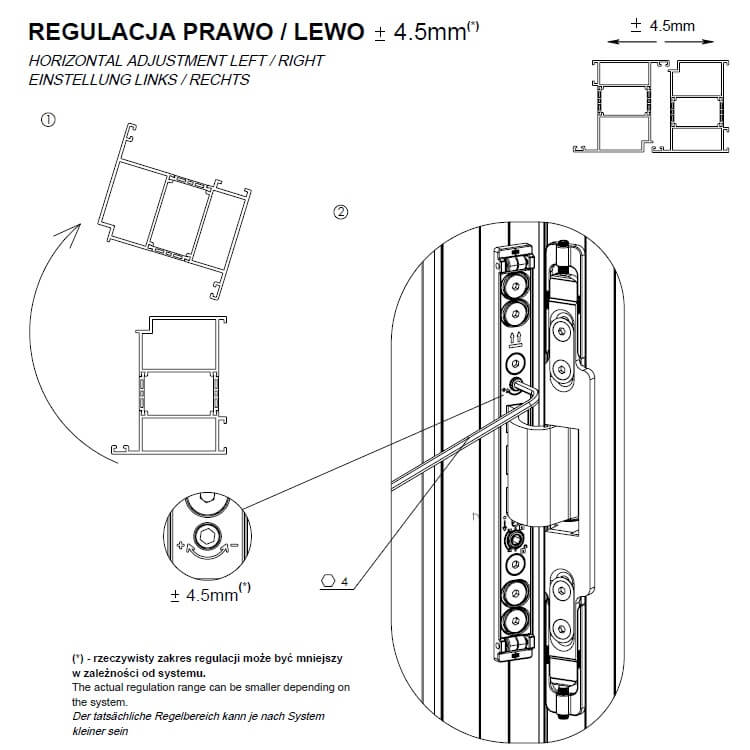

Handleiding: Horizontale afstelling (Voordeur afstellen – deurscharnier WALA WU-1R zijdelings afstellen) - deurscharnier WALA WU-1R

Om de zijdelingse afstelling van de deurscharnieren uit te voeren, opent u eerst de deurvleugel. De relevante stelschroef vindt u op het middelste deel van het vleugelscharnier. Gebruik hiervoor een 4 mm inbussleutel. Door de schroef naar rechts te draaien, wordt de afstand tussen deurvleugel en kozijn vergroot; door naar links te draaien, wordt deze afstand kleiner (bij een links geplaatst scharnier).

Een volledige omwenteling (360°) van de schroef verandert de afstand met ongeveer 1,25 mm. Voer deze afstelling bij elk scharnier uit. Nadat u alle aanpassingen hebt gedaan, kunt u met een waterpas controleren of de vleugel correct is uitgelijnd.

Tip van de professional: Markeer de oorspronkelijke positie van de vleugel voordat u begint met afstellen. Deze markeringen helpen u om de deurscharnieren nauwkeurig af te stellen. Zo lukt Voordeur afstellen – deurscharnier WALA WU-1R eenvoudig en precies.
