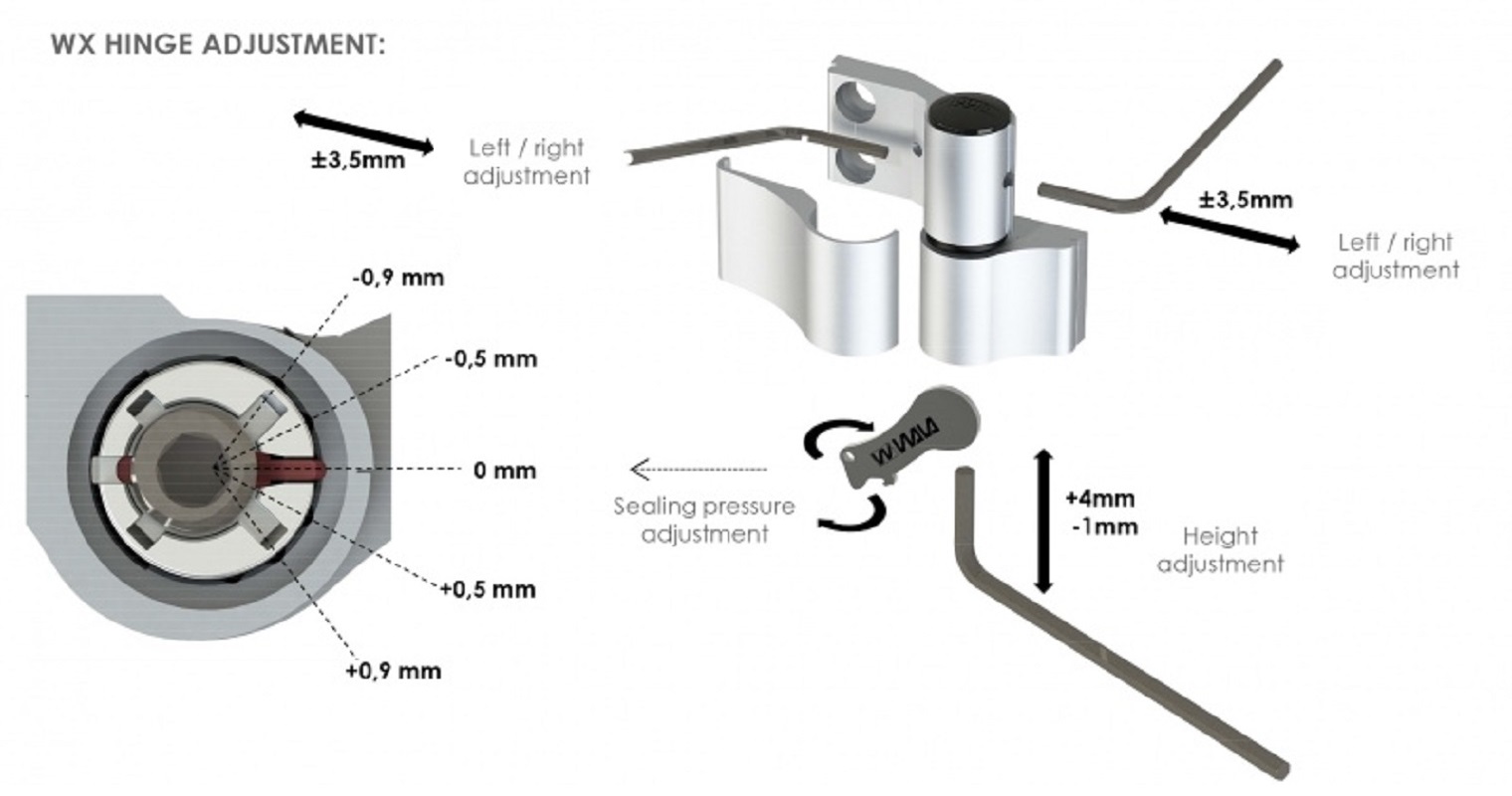

Handleiding: Voordeur afstellen – scharnier WALA WX correct afstellen

1. Afdekkap verwijderen

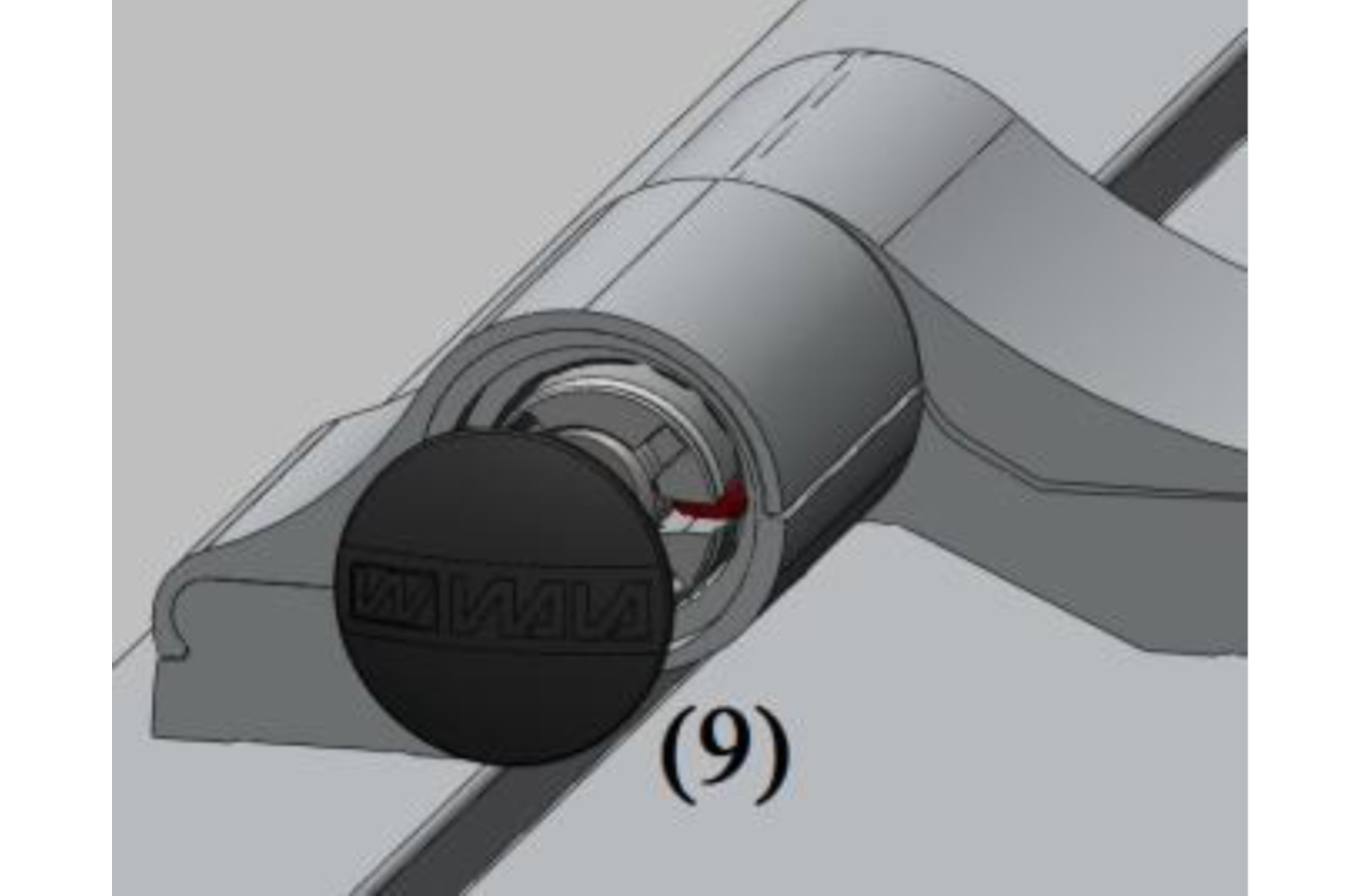

Verwijder voorzichtig met een platte schroevendraaier de onderste afdekkap (9) op het kozijnscharnierdeel.

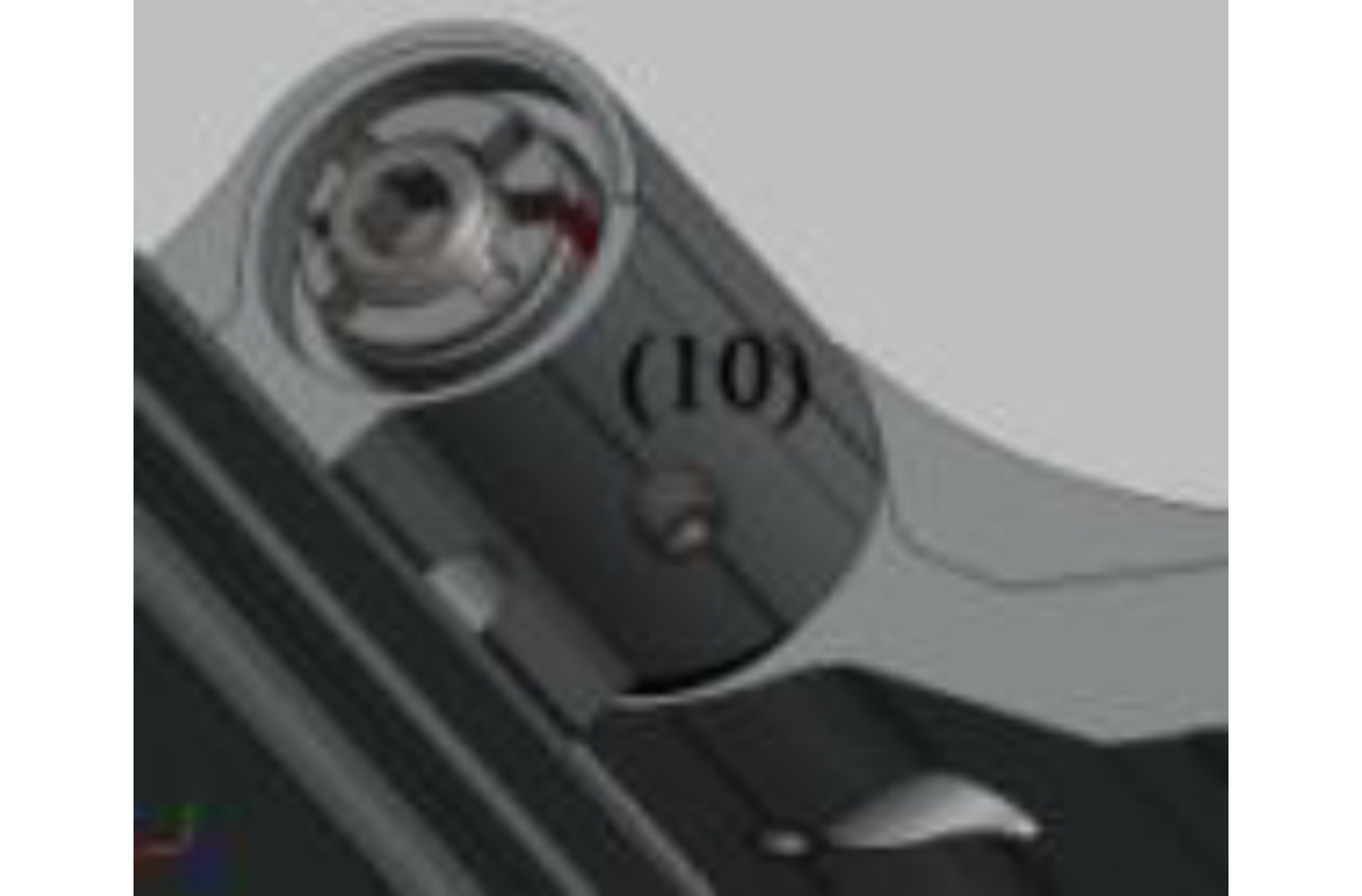

2. Losdraaien van de zijdelingse stelschroef

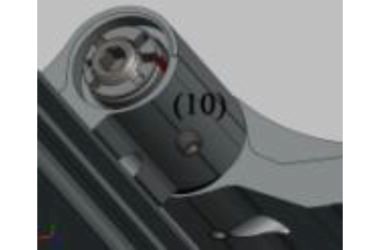

Open de deurvleugel en draai met de 3 mm inbussleutel de zijdelingse stelschroef (10) bij de ronding los.

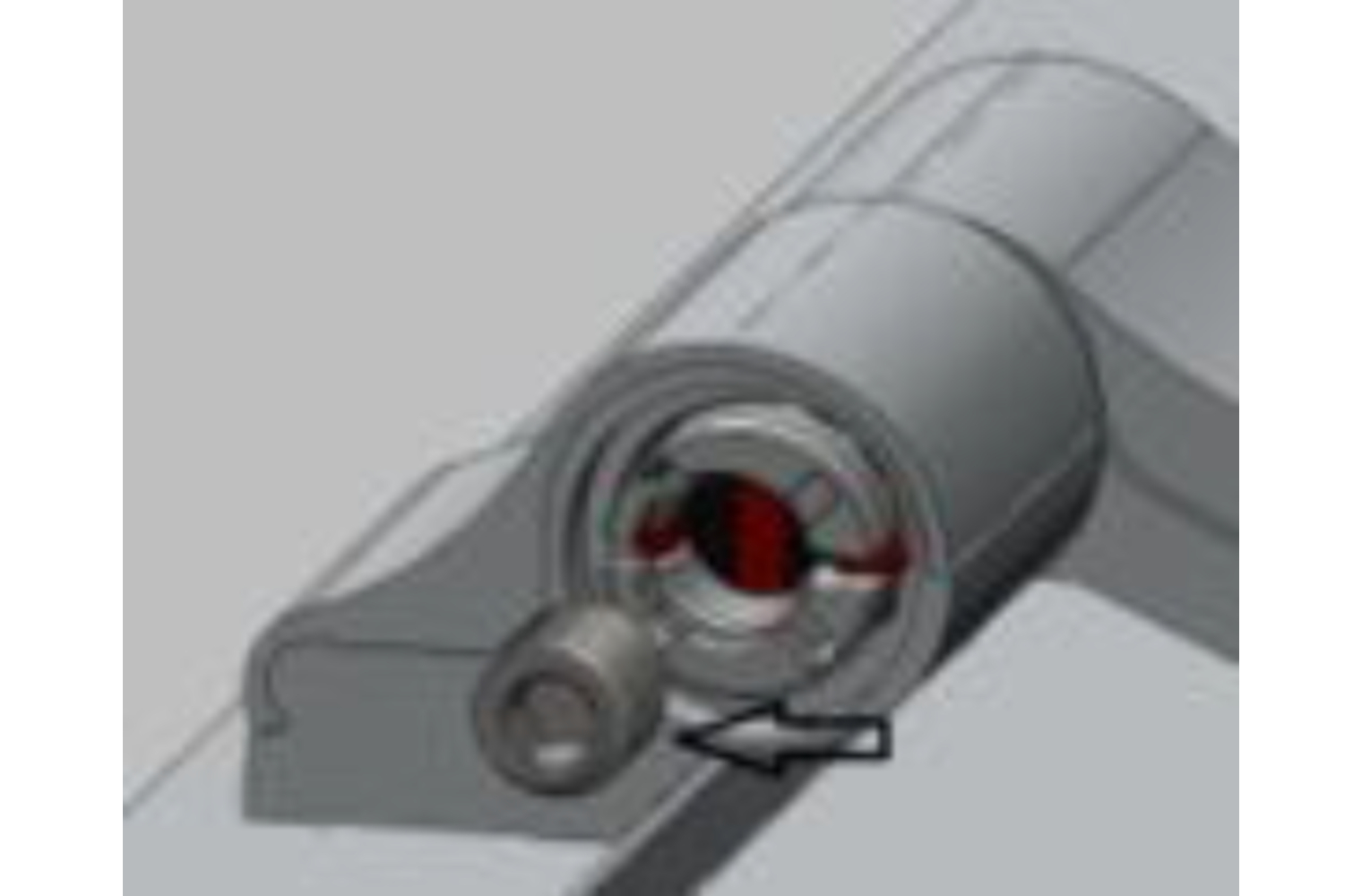

3. Verwijderen van de inbusschroef

Sluit de deurvleugel weer en gebruik de 6 mm inbussleutel om de grote M12-inbusschroef volledig te verwijderen.

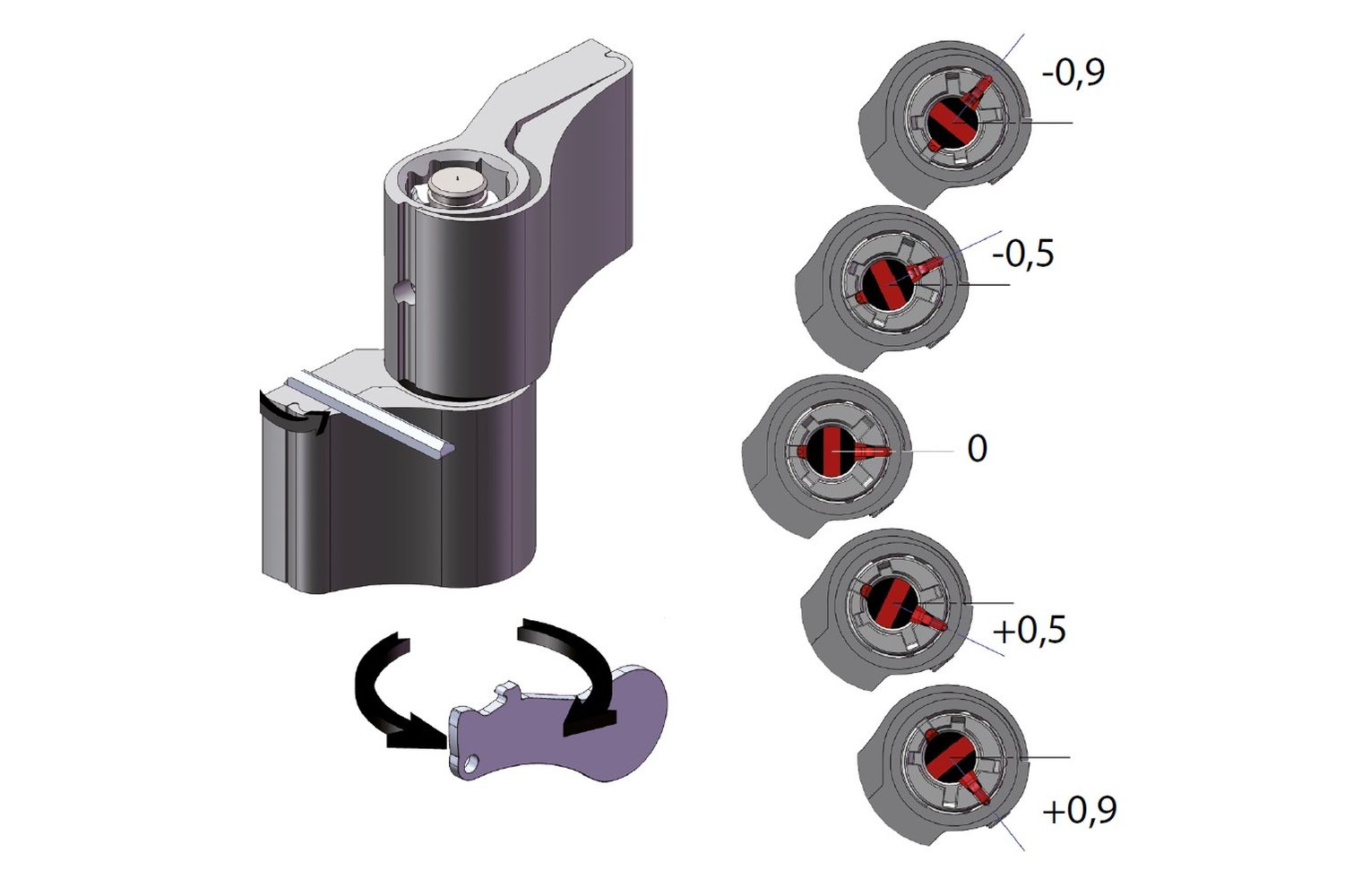

4. Aandrukkracht regelen

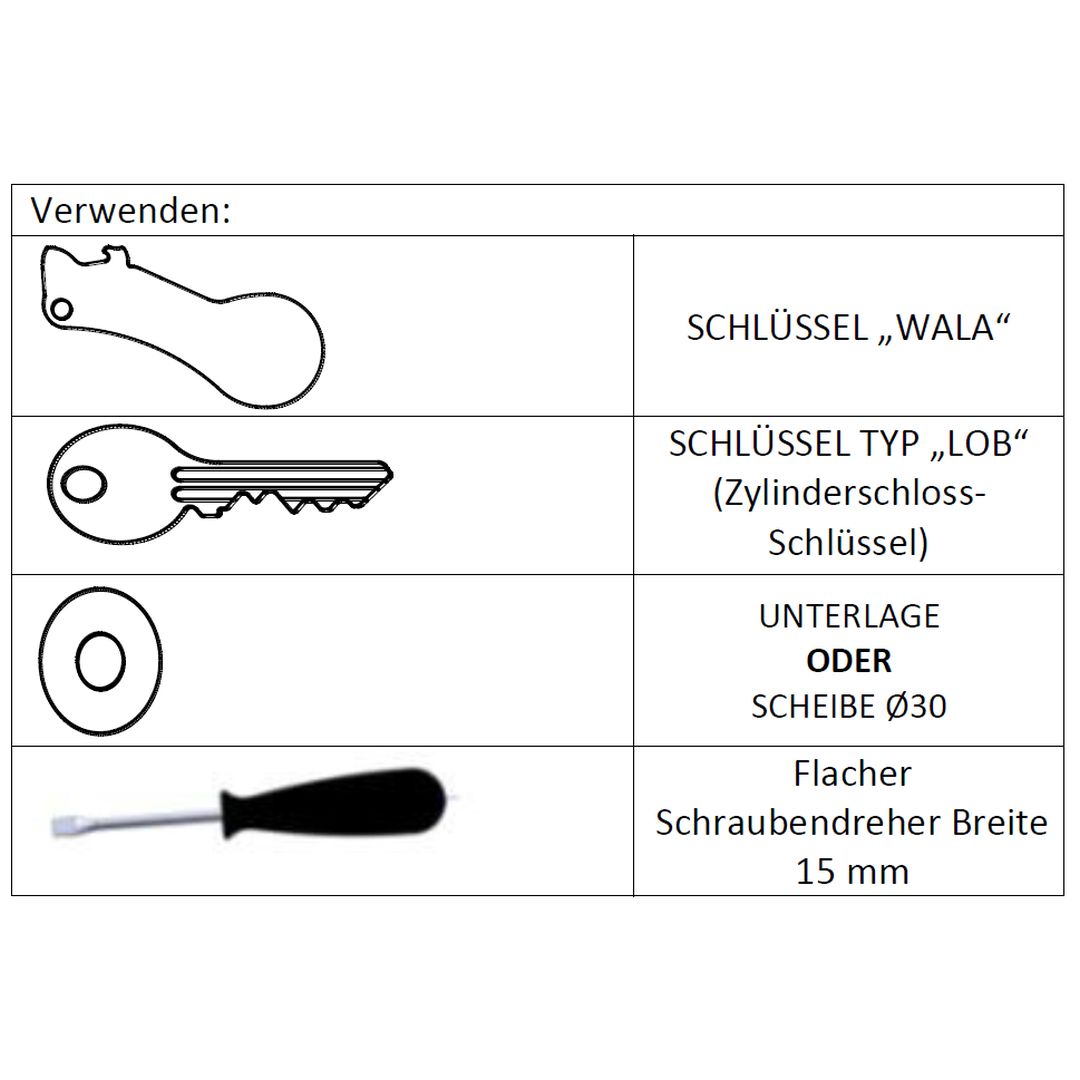

Plaats de „WALA”-sleutel of een platte cilindersleutel in de inkepingen. Nu kunt u met lichte draaibewegingen de aandrukkracht regelen. De markeringen helpen u bij de oriëntatie.

5. Binnenzeskant indraaien, stelschroef vastdraaien en afdekkap plaatsen

Draai na het afstellen de M12-binnenzeskantschroef weer volledig in, totdat u een lichte weerstand voelt. Open de deurvleugel, draai de zijdelingse stelschroef (10) bij de ronding weer vast en plaats de afdekkap (9) terug.

1. Afdekkap verwijderen

Verwijder de onderste afdekkap (9) op het kozijnscharnierdeel met behulp van een platte schroevendraaier.

2. Losdraaien van de zijdelingse stelschroef

Open de deurvleugel en draai de zijdelingse stelschroef (10) bij de ronding los met de 3 mm inbussleutel.

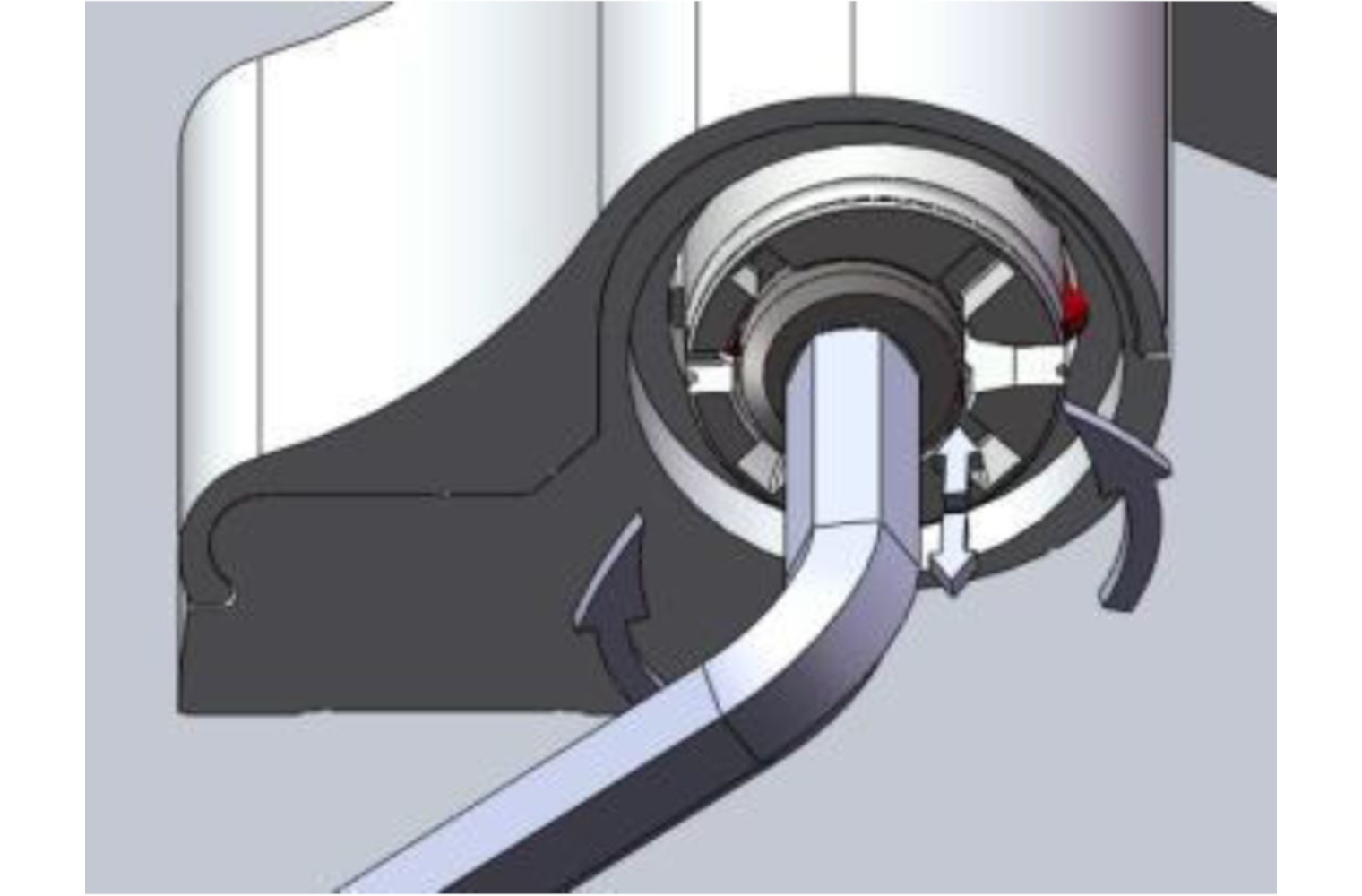

3. Verticale afstelling

Nadat u de deurvleugel weer hebt gesloten, kunt u nu met de 6 mm inbussleutel de grote M12-inbusschroef traploos in hoogte afstellen tot maximaal +4 mm.

Professionele tip: Stel eerst het onderste scharnier af en werk van daaruit verder naar boven.

4. Stelschroef vastdraaien en afdekkap plaatsen

Draai vervolgens de stelschroef (10) weer stevig vast en plaats de afdekkap (9).

1. Afdekkap verwijderen

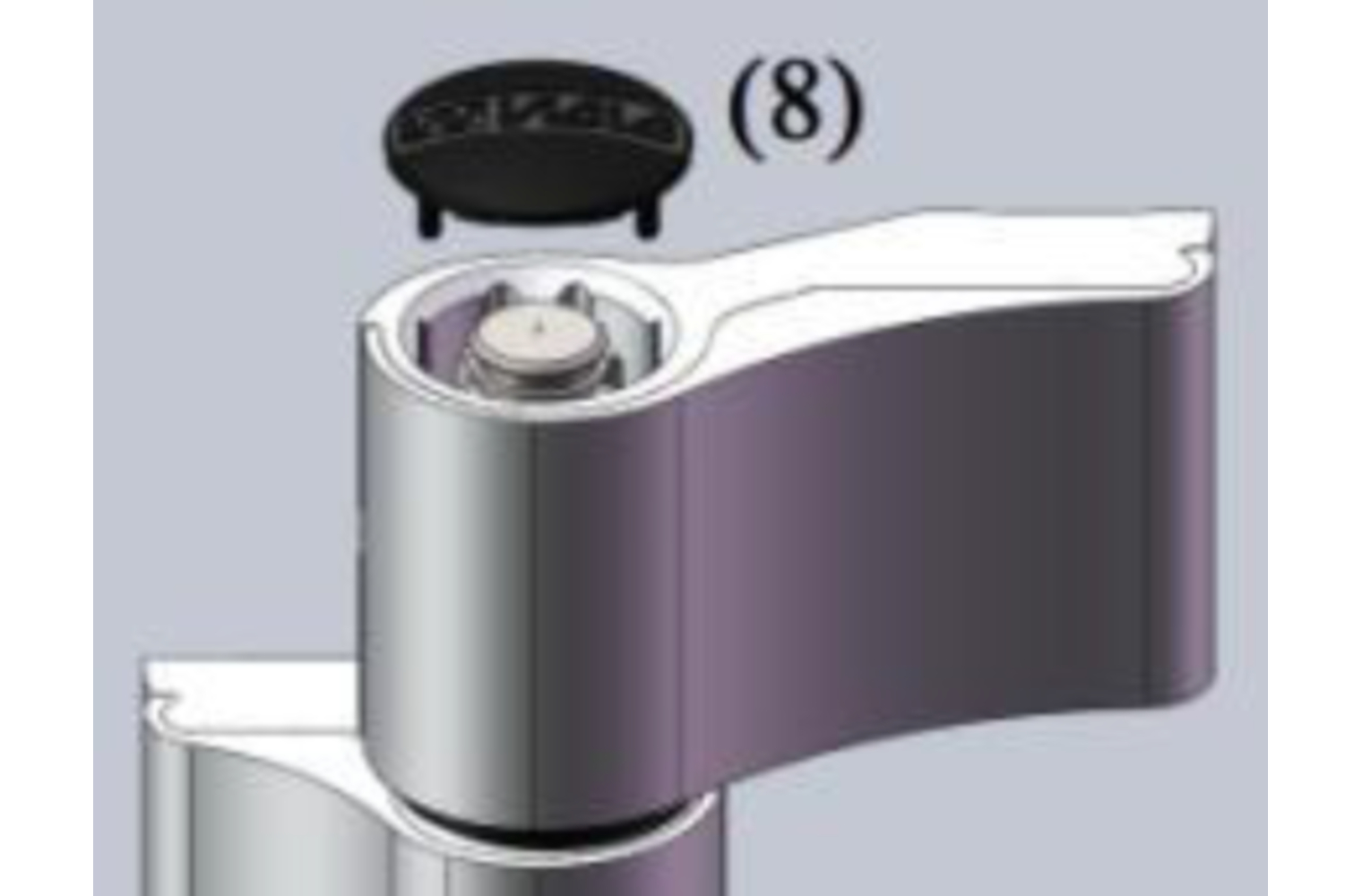

Verwijder met een platte schroevendraaier de bovenste afdekkap (8) op het vleugelscharnierdeel.

2. Borgschroef losdraaien en stelschroef losmaken

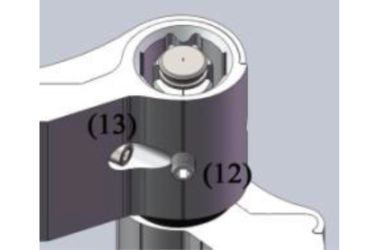

Open de deurvleugel, draai de borgschroef van het vleugelscharnierdeel volledig los en maak de stelschroef los. Zo wordt de blokkering van de afdekking opgeheven.

3. Afdekking van de afstelopening optillen

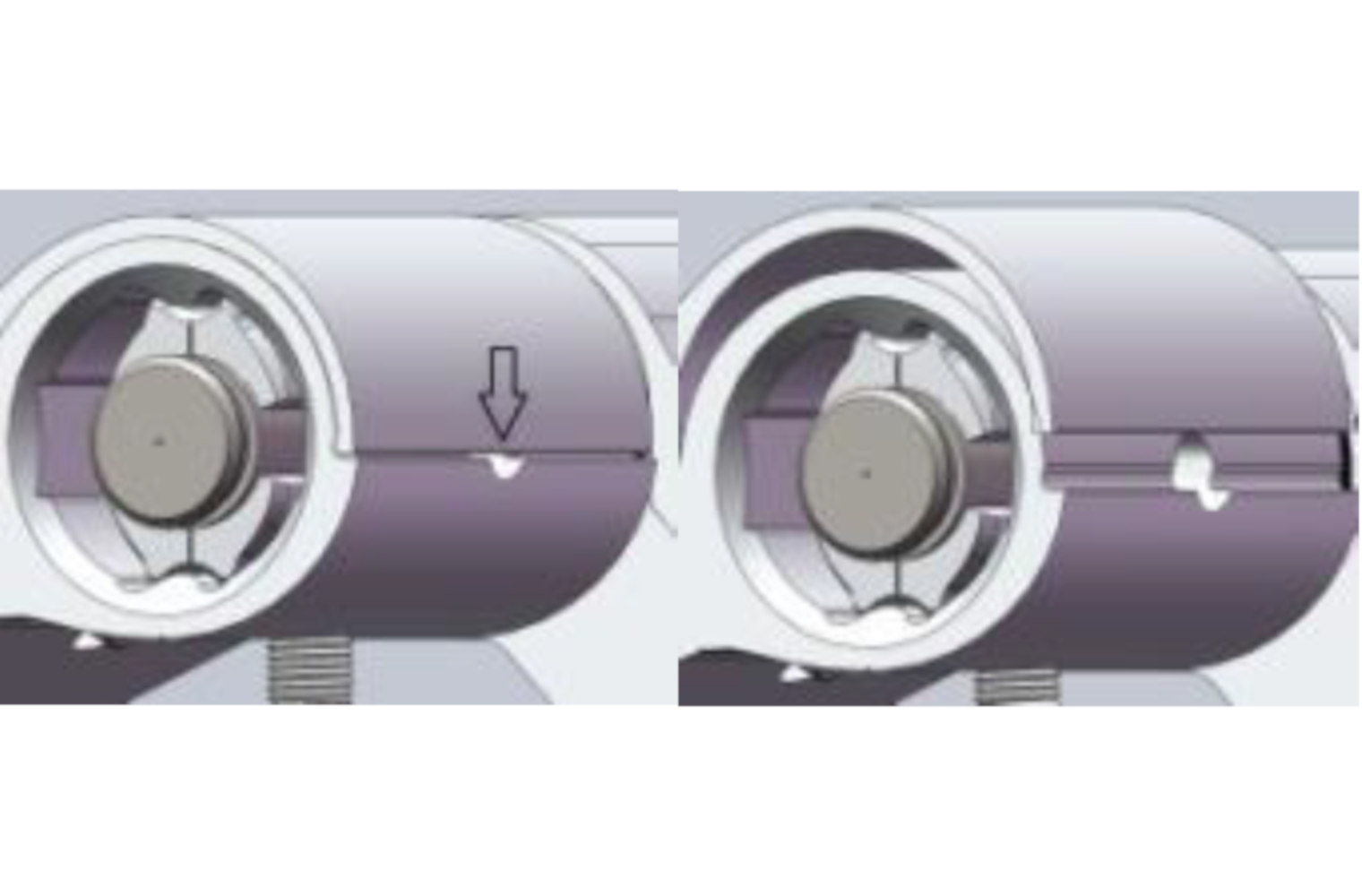

Open de afdekking om toegang te krijgen tot de afstelopening. De kleine inkeping in de afdekking maakt het gemakkelijker om deze met behulp van een platte schroevendraaier op te tillen.

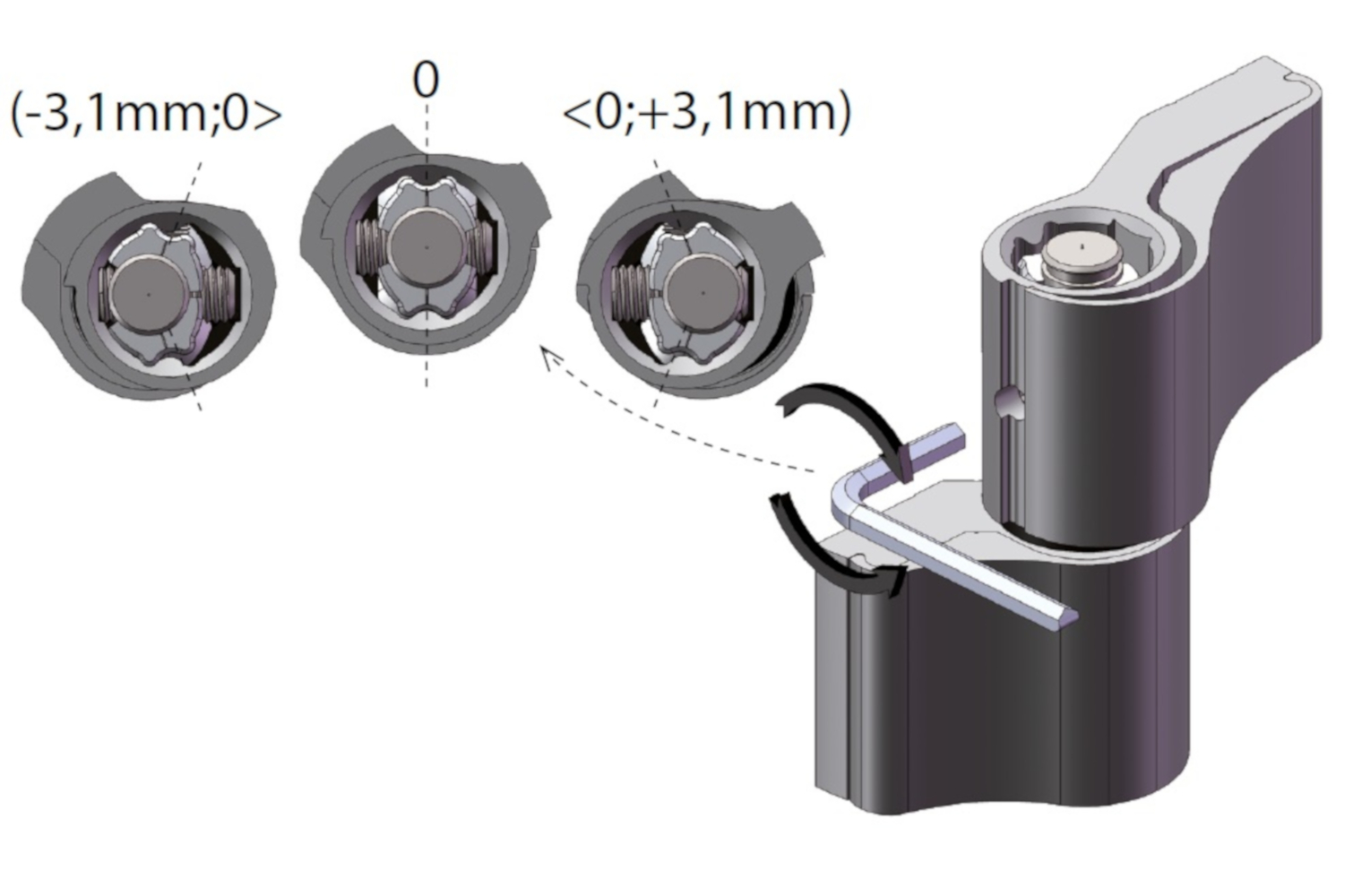

4. Afstelling van de voegbreedte tussen kozijn en deurvleugel

Plaats de 5 mm inbussleutel in de afstelopening om door licht te draaien de zijdelingse afstanden van de deurvleugel te verplaatsen. De markeringen helpen u daarbij. Het scharnier staat in positie 0 wanneer de aanwijzer in een rechte lijn staat.

Tip van de professional: Markeer de uitgangspositie van de deurvleugel om uw afstelwerk te controleren. Zo kunt u zich nauwkeurig oriënteren.

5. Afdekking sluiten, borgschroef en stelschroef indraaien en afdekking plaatsen

Sluit de afdekking en draai de borgschroef en de stelschroef weer in. Plaats als laatste nog de afdekkap.

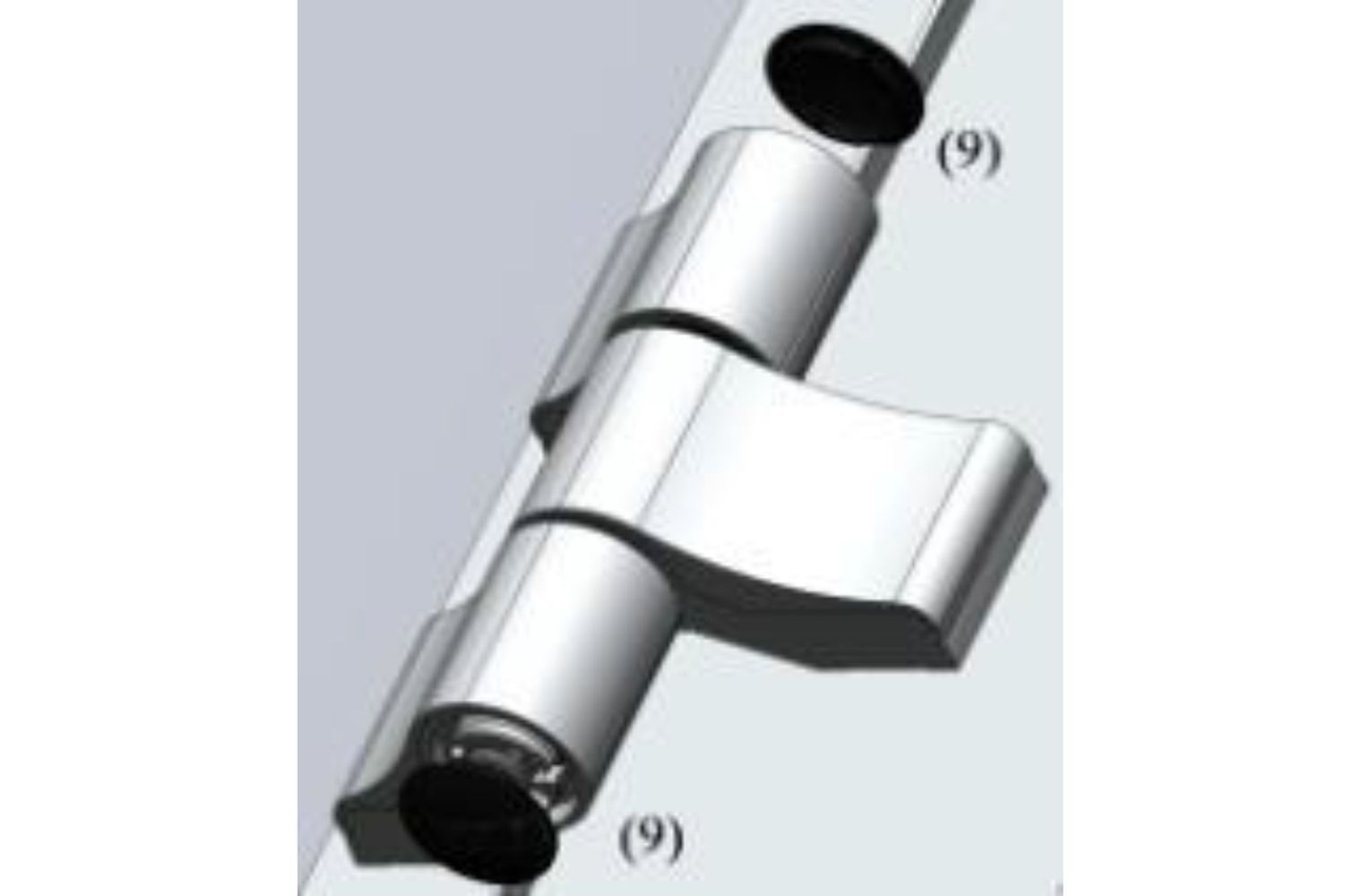

1. Afdekkap verwijderen

Verwijder met behulp van een platte schroevendraaier de beide afdekkappen (9) op het scharnier (boven en onder).

2. Losdraaien van de zijdelingse stelschroef

Open de deurvleugel en draai met de 3 mm inbussleutel telkens de zijdelingse stelschroef (10) los bij de ronding van het onderste en bovenste kozijnscharnierdeel.

3. Verwijderen van de inbusschroef

Sluit de deurvleugel weer en gebruik de 6 mm inbussleutel om telkens de grote inbusschroef M12 volledig te verwijderen.

4. Aandrukkracht regelen

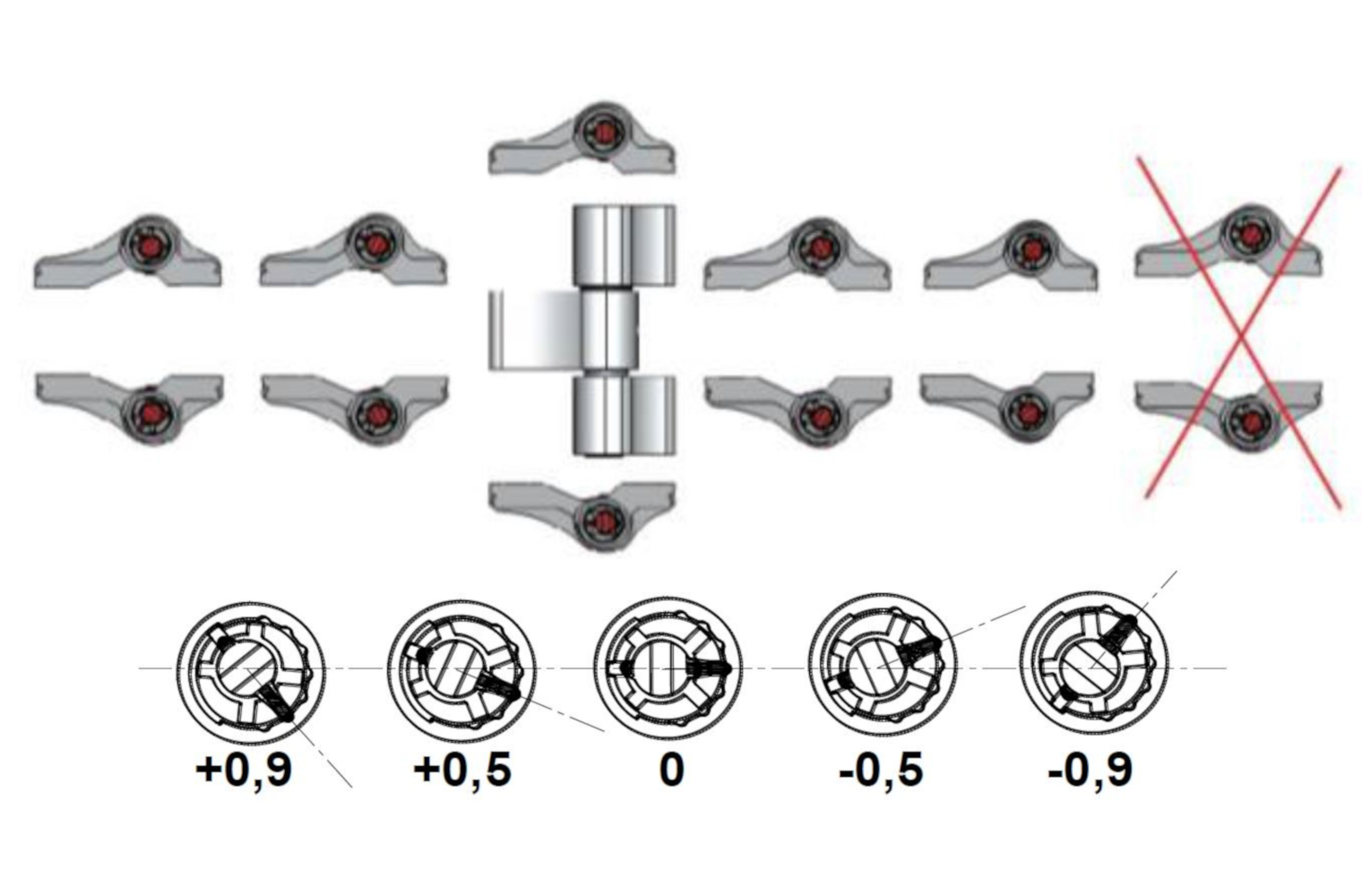

Plaats de „WALA”-sleutel in de inkepingen. Nu kunt u met gerichte draaibewegingen de aandrukkracht afstellen. De markeringen helpen u bij de oriëntatie. Op de afbeelding ziet u de mogelijke instellingen van de aandrukkracht.

5. Binnenzeskant indraaien, stelschroef vastdraaien en afdekkap plaatsen

Draai na het afstellen de M12-binnenzeskantschroeven weer volledig in, totdat u een lichte weerstand voelt. Open de deurvleugel, draai de zijdelingse stelschroeven (10) bij de ronding weer vast en plaats de afdekkappen (9) terug.

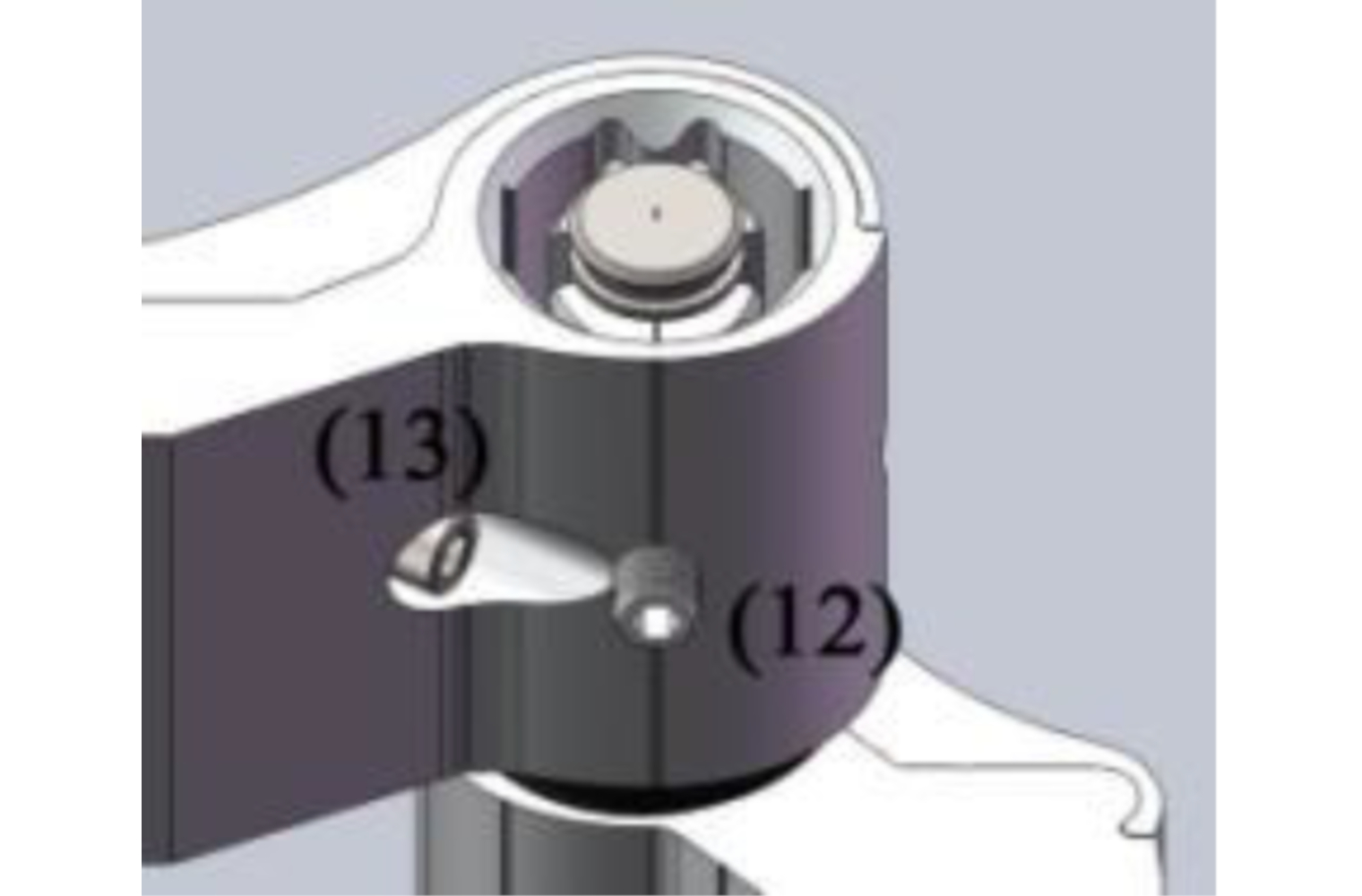

1. Borgschroef losdraaien en stelschroef losmaken

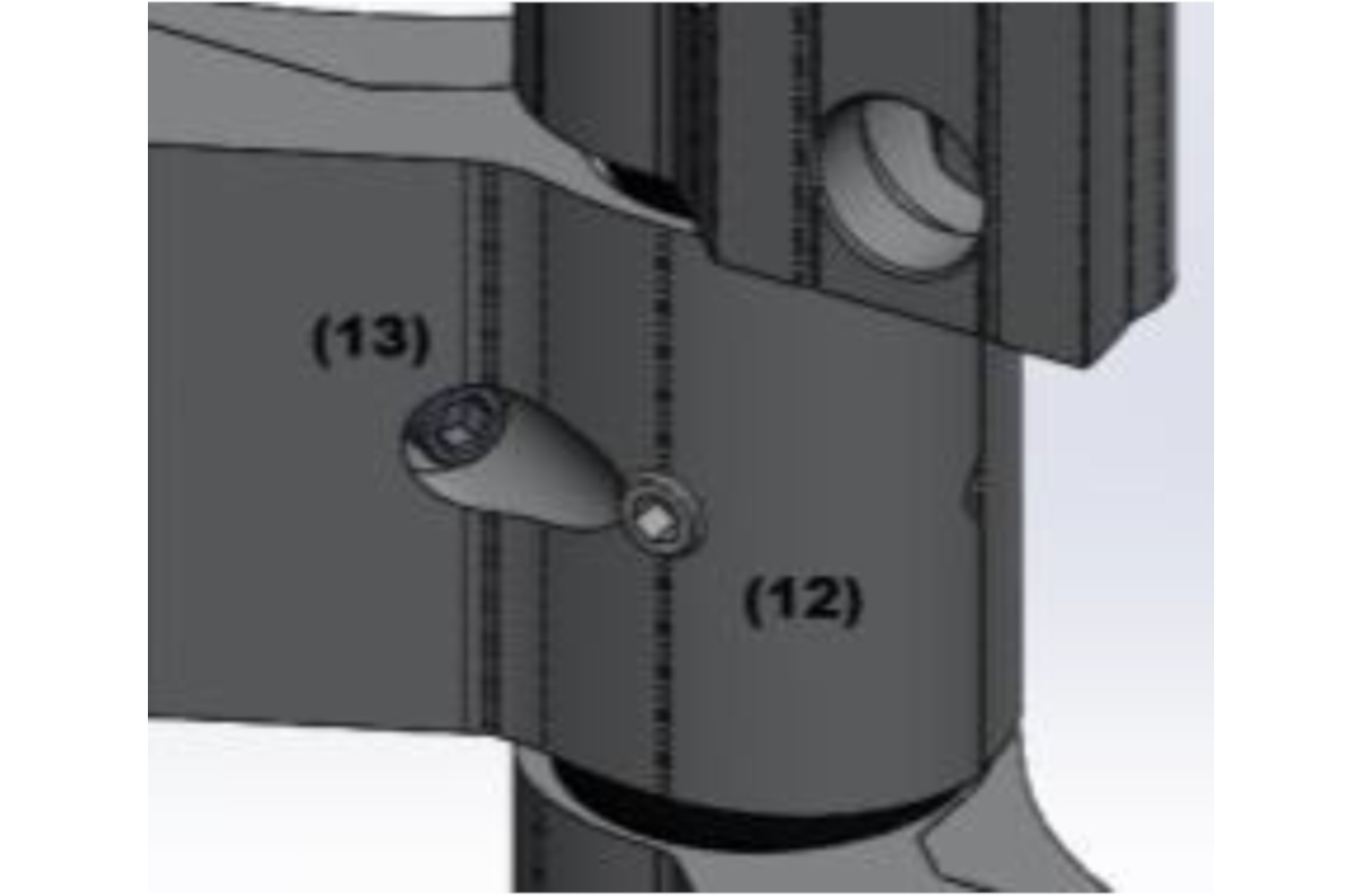

Open de deurvleugel, draai de borgschroef van het vleugelscharnierdeel (middelste onderdeel) volledig los en maak de stelschroef los. Zo wordt de blokkering van de afdekking opgeheven.

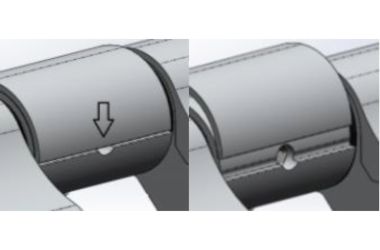

2. Afdekking van de afstelopening optillen

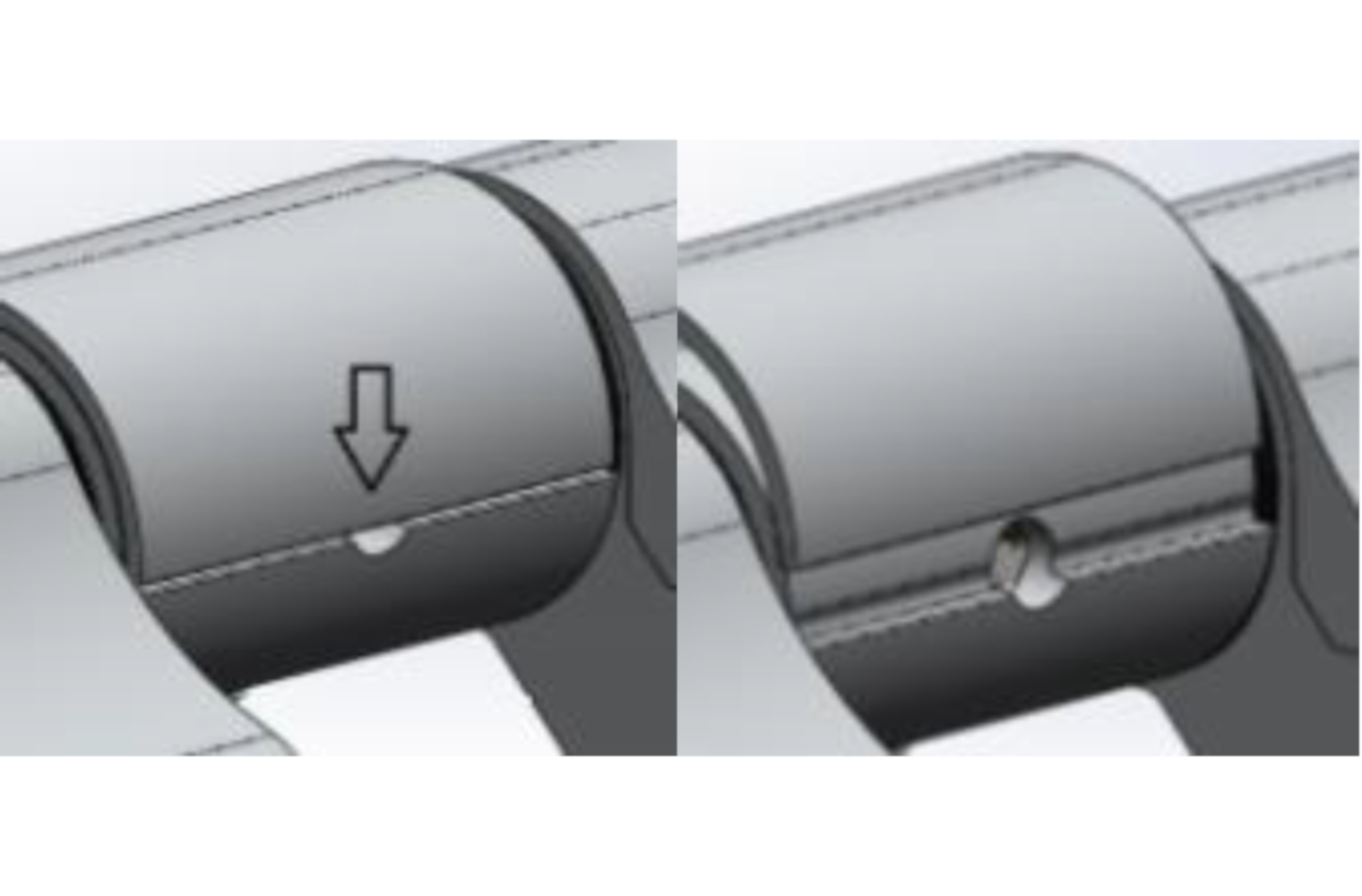

Bij een gesloten deurvleugel krijgt u toegang tot het afdekklepje. Open de afdekking om bij de afstelopening te komen. De kleine inkeping in de afdekking maakt het gemakkelijker om deze met behulp van een platte schroevendraaier op te tillen.

3. Afstelling van de voegbreedte tussen kozijn en deurblad

Plaats de 5 mm inbussleutel in de afstelopening om door licht te draaien de zijdelingse afstanden van het deurblad te verplaatsen.

Tip van de professional: Markeer de uitgangspositie van het deurblad om uw afstelwerk te controleren. Zo kunt u zich nauwkeurig oriënteren.

4. Afdekkap sluiten en borgschroef en stelschroef indraaien

Sluit daarna de afdekkap en draai de borgschroef en de stelschroef weer in.
