Handleiding: Voordeur afstellen – scharnier WALA AXM correct afstellen

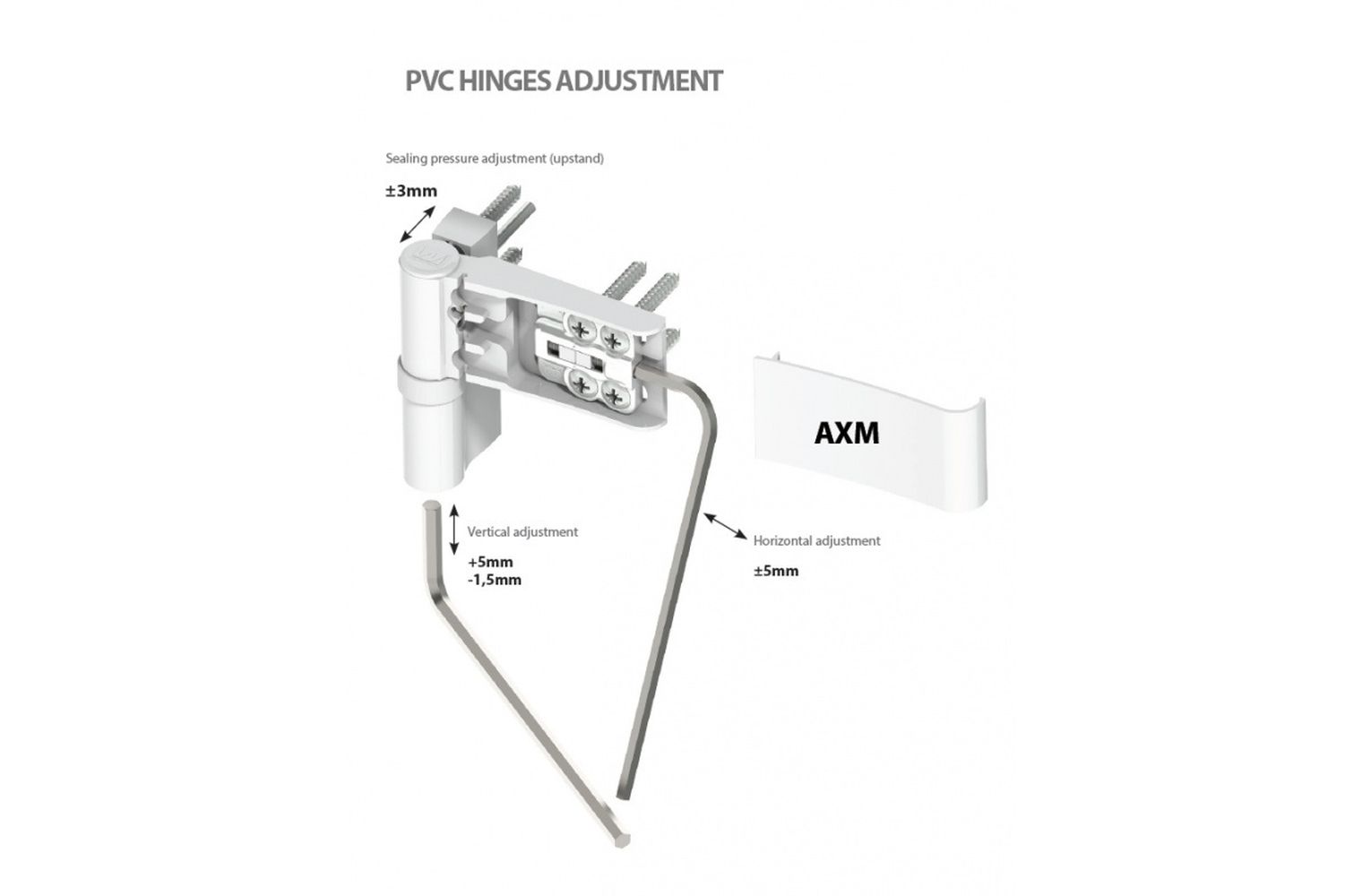

Overzicht van het afstellen van Voordeur-scharnier WALA AXM

Of het nu direct na de montage is of tijdens het regelmatige onderhoud van uw Voordeur – ook de hoogwaardige WALA AXM-scharnieren moeten nauwkeurig worden afgesteld, zodat de functionaliteit van de deur behouden blijft. Vooral wanneer u tocht voelt of de deurvleugel over de vloer schuurt, is het hoog tijd om de scharnieren te controleren en bij te stellen. In deze korte handleiding laten we u zien hoe u Voordeur afstellen – scharnier WALA AXM eenvoudig uitvoert.

Handleiding: Aandrukkracht afstellen - scharnier WALA AXM

Open de deurvleugel om toegang te krijgen tot de stelschroef. Deze bevindt zich op het vleugelscharnierdeel direct naast de borgschroef. Gebruik het scharnier dat tegenover de smalle of brede plek ligt. Met behulp van een 3 mm inbussleutel kunt u de afdichtingsdruk verhogen of verlagen. Sluit de vleugel weer om de passing te controleren. Indien nodig moet u de handeling herhalen of ook de andere scharnieren van de Voordeur afstellen – scharnier WALA AXM op dezelfde manier instellen.

Tip van de professional: Is de aandrukkracht aan de krukzijde niet optimaal, dan kan deze met behulp van een kruiskopschroevendraaier bij de sluitplaten worden ingesteld.

Handleiding: Verticale afstelling (Voordeur afstellen – scharnier WALA AXM) - scharnier WALA AXM

Laat de deurvleugel gesloten en verwijder voorzichtig met de schroevendraaier de ronde afdekkap van de verticale stelschroef. Met de 6 mm inbussleutel kunt u nu de Voordeur licht omhoog brengen door deze tegen de klok in te draaien, of verlagen met de omgekeerde beweging (bij een links gemonteerd scharnier). Klopt de hoogte, dan kunt u de afdekkap weer terugplaatsen. Trek vervolgens ook de andere scharnieren licht na volgens dezelfde werkwijze.

Tip van de professional: begin voor het Voordeur afstellen – scharnier WALA AXM altijd met het onderste scharnier om de hoogte in te stellen. Dit scharnier draagt de last, terwijl de andere alleen worden bijgesteld.

Handleiding: Horizontale afstelling (Voordeur afstellen – scharnier WALA AXM zijdelings afstellen)

Open eerst de deur om met een 3 mm inbussleutel alle borgschroeven los te draaien. Deze bevinden zich direct naast de stelschroeven voor de aandrukkracht van de dichting. Laat de deurvleugel tegenleunen; nu kunt u de afdekkappen van de horizontale schroeven verwijderen. Meestal is het voldoende om deze licht aan te drukken en opzij te schuiven.

Draai de zijdelingse stelschroef met een 5 mm inbussleutel met de klok mee om de deurvleugel van de scharnierzijde weg te verplaatsen. Een draai tegen de klok in beweegt het scharnier iets richting het kozijn (bij links gemonteerde scharnieren). Herhaal deze handeling bij alle scharnieren totdat de deurvleugel weer recht hangt. Plaats tot slot de afdekkappen terug en draai de borgschroeven stevig vast.

Tip van de professional: Markeer vóór u begint met de afstelwerkzaamheden de positie van de deurvleugel, zodat u aan de hand van de markeringen de scharnieren nauwkeurig kunt afstellen.
