Handleiding: Voordeur afstellen – scharnier WALA AXL correct afstellen

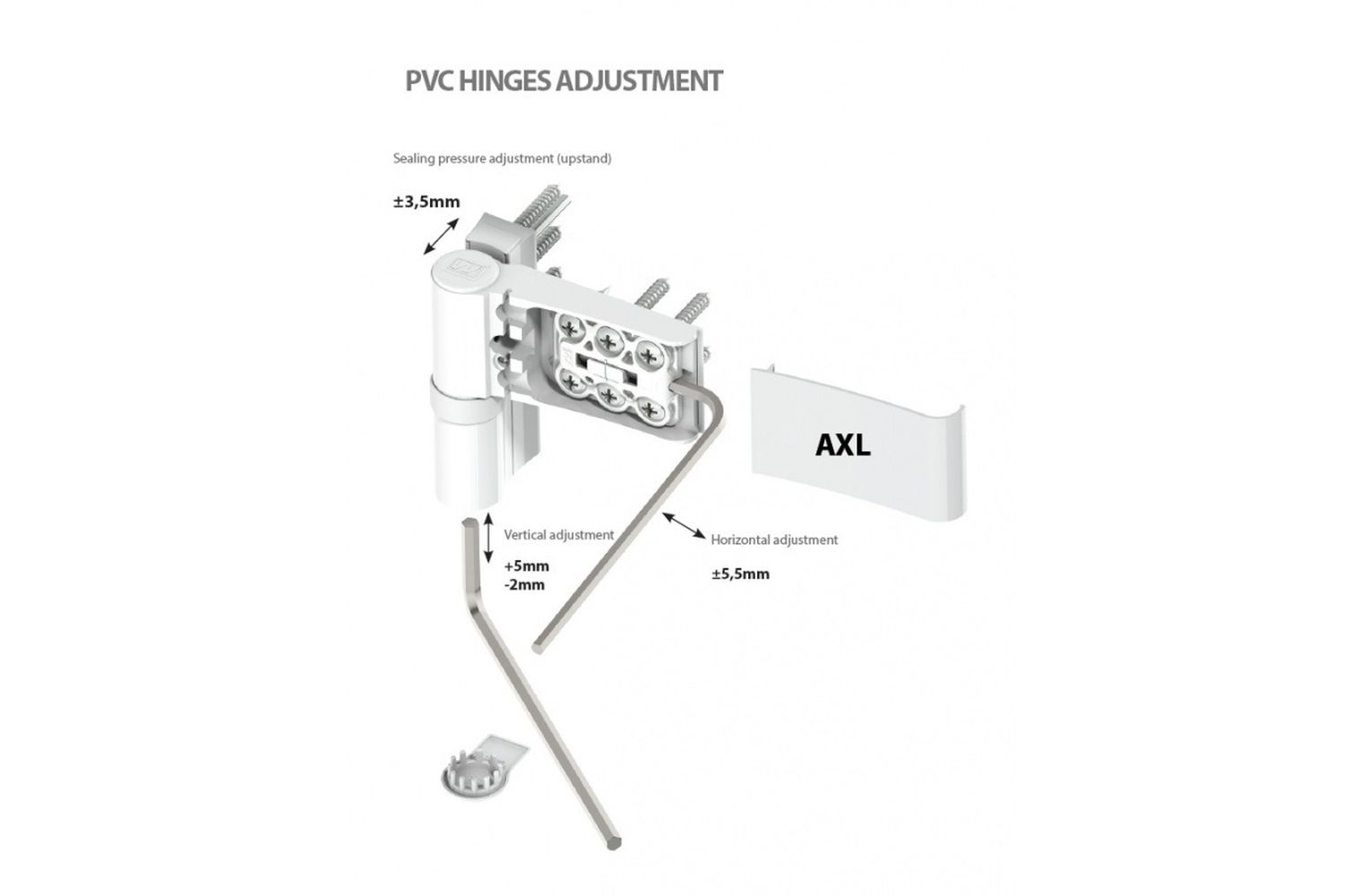

Overzicht voor het afstellen van het Voordeur-scharnier WALA AXL

Haakt of schuurt de deurvleugel over de vloer? Regelmatig onderhoud is belangrijk voor een optimale en duurzame werking van uw Voordeur. Zo blijven de warmte- en geluidsisolatie behouden. Hoe u de 2-delige of 3-delige WALA AXL opschroefscharnieren correct afstelt, hebben wij op deze pagina kort voor u uitgelegd. Voordeur afstellen – scharnier WALA AXL.

Handleiding: aandrukkracht afstellen - scharnier WALA AXL

Direct naast de borgschroef bevindt zich de stelschroef voor het afstellen van de afdichtingsdruk. Hiervoor moet u de deurvleugel openen. Kies het scharnier dat tegenover de plek zit die te strak of te ruim is. Met de 3 mm inbussleutel kunt u de vleugel strak naar de scharnierzijde drukken of de verbinding losser maken. Sluit de deur daarna weer om de stand te controleren. Herhaal dit proces totdat de aandrukkracht gelijkmatig is verdeeld.

Tip van de professional: De aandrukkracht aan de greepzijde kan met behulp van een kruiskopschroevendraaier bij de sluitplaten nauwkeurig worden bijgesteld.

Handleiding: Verticale afstelling (Voordeur afstellen – scharnier WALA AXL)

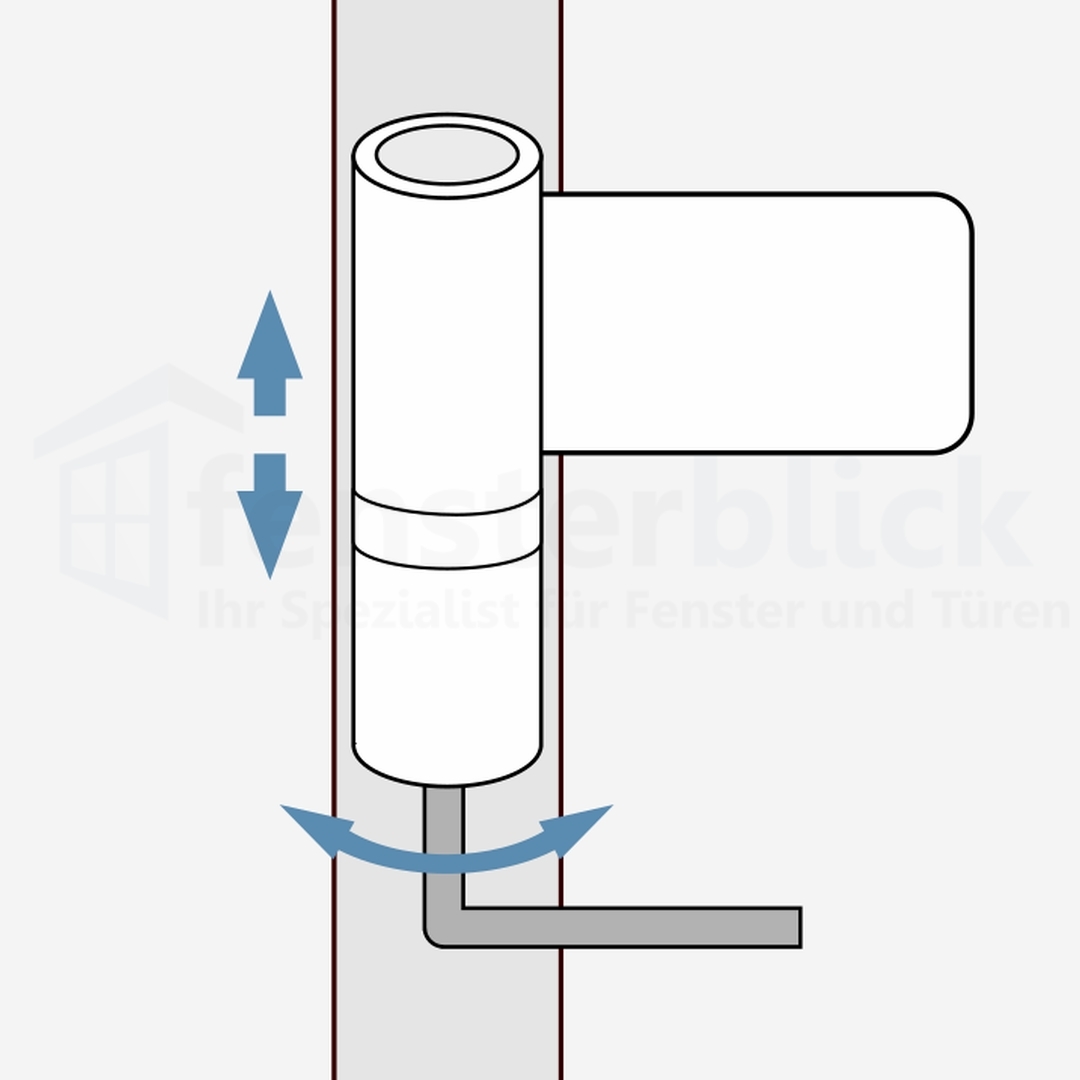

De hoogte van de deurvleugel kan worden ingesteld terwijl de deur gesloten is. Verwijder hiervoor bij het onderste scharnier van de Voordeur de ronde afdekkap van de verticale stelschroef. Plaats de 6 mm inbussleutel en draai deze met de klok mee om de deurvleugel omhoog te brengen. Een draai in de tegenovergestelde richting zorgt ervoor dat de deurvleugel zakt (bij een rechts gemonteerd scharnier). Stel daarna ook de andere deurscharnieren licht bij en plaats alle afdekkappen weer terug.

Tip van de professional: begin altijd met het onderste deurscharnier om de hoogte af te stellen. Dit scharnier draagt de hoofdbelasting, terwijl de andere scharnieren alleen hoeven te worden nagesteld.

Handleiding: Horizontale afstelling (Voordeur afstellen – scharnier WALA AXL zijdelings afstellen) - scharnier WALA AXL

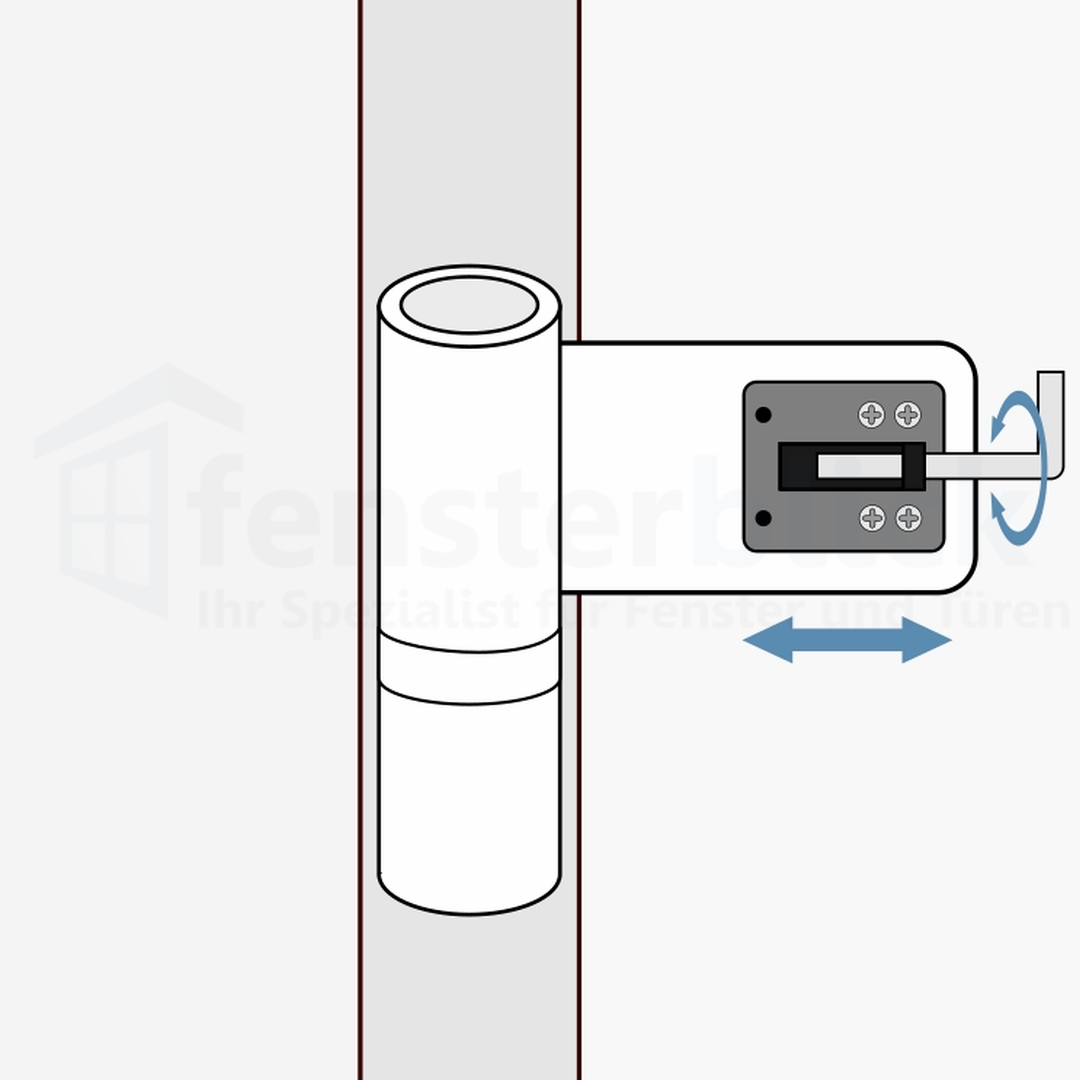

Om de scharnieren van de deur zijdelings af te stellen, moet u eerst de borgschroeven losdraaien met een 3 mm inbussleutel. Open hiervoor de deurvleugel om toegang te krijgen. Laat de deur losjes tegen het kozijn aanleunen en verwijder bij alle drie de scharnieren de afdekkappen van de horizontale schroeven. Met lichte druk kunt u deze opzij wegschuiven.

Met een 5 mm inbussleutel kunt u de positie van de deurvleugel afstellen. Draaien met de klok mee verplaatst de vleugel naar de scharnierzijde, tegen de klok in van de scharnierzijde af (bij een rechts gemonteerd scharnier). Stel alle drie de scharnieren gelijkmatig bij totdat de vleugel weer recht hangt. Vergeet daarna niet de afdekkappen terug te plaatsen en de borgschroeven stevig vast te draaien.

Tip van de professional: Markeer de oorspronkelijke positie van de deurvleugel met een potloodstreep, zodat u de scharnieren aan de hand van deze markering correct kunt afstellen.
