Handleiding: Voordeur afstellen – scharnier Dr. Hahn KT-V 6R correct afstellen
Wat is er nodig?
- 3 mm inbussleutel
- 5 mm inbussleutel
- Platte schroevendraaier
- Rolmaat en waterpas
Video: Inbouw- en afstelhandleiding van het scharnier Dr. Hahn KT-V 6R
De Voordeur geldt als een centraal element van een gebouw en wordt doorgaans zeer zorgvuldig gekozen op het gebied van design en veiligheid. De functionaliteit ervan bepaalt een soepel dagelijks verloop en een gevoel van geborgenheid. Let er daarom op dat u de Voordeur regelmatig onderhoudt en indien nodig opnieuw afstelt. Hoe u dat bij de KT-B 6R-deurscharnieren doet, laten wij u op deze pagina zien.
Handleiding: aandrukkracht afstellen - scharnier Dr. Hahn KT-V 6R

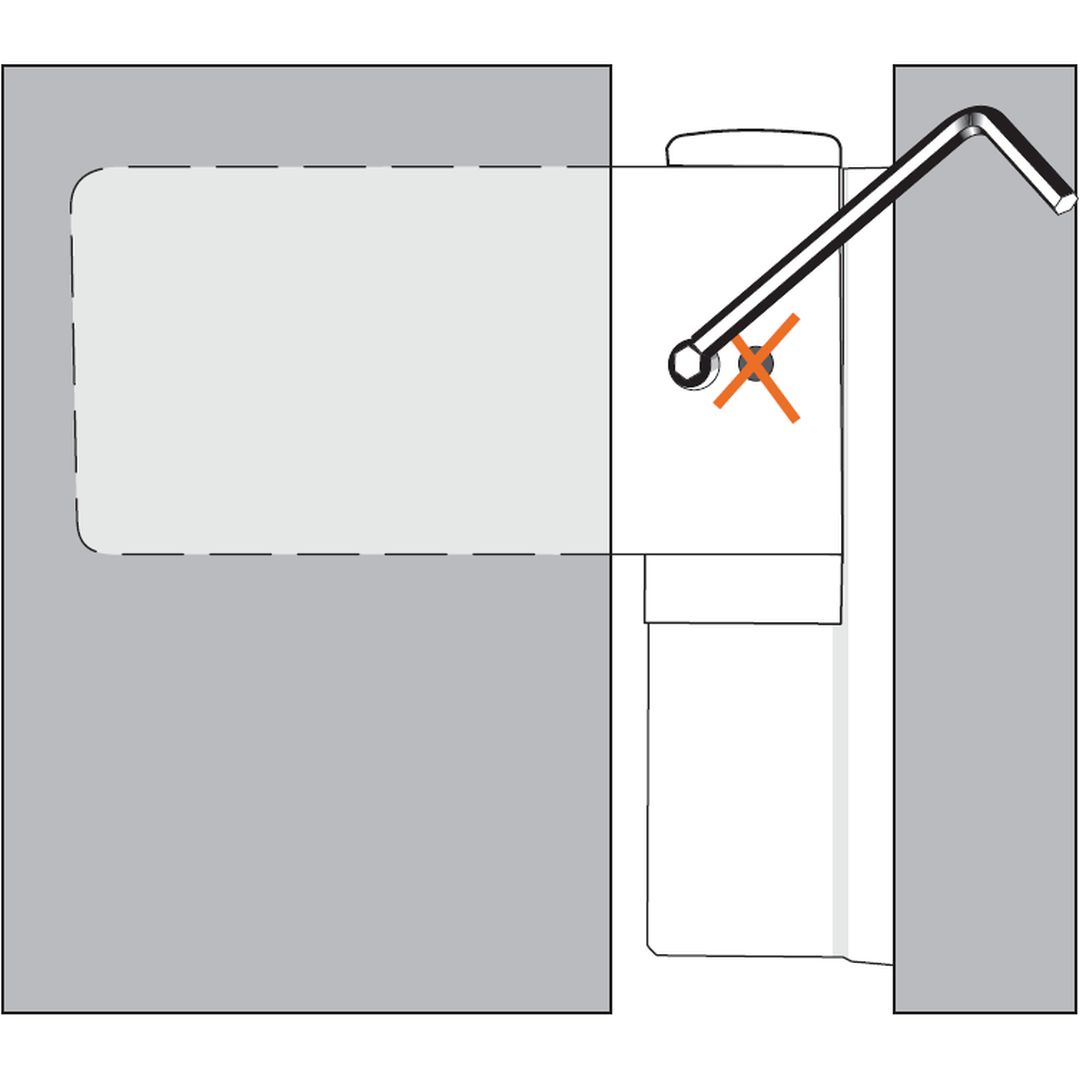

1. Open de deurvleugel om bij de stelschroef voor de aandrukkracht te komen. Deze zit direct op de ronding van het vleugelscharnierdeel.
Tip van de professional: Verwar de stelschroef niet met de borgschroef. Deze zit er direct naast en loopt licht schuin het scharnier in.
2. Gebruik de 3 mm inbussleutel om de aandrukkracht te regelen. Door licht te draaien kunt u de druk traploos met 0,5 mm verhogen of verlagen.
Tip van de professional: Om de afdichtingsdruk aan de krukzijde te regelen, kunt u de daar aanwezige sluitplaten met een schroevendraaier afstellen.
Handleiding: Verticale afstelling (Voordeurhoogte afstellen) - scharnier Dr. Hahn KT-V 6R

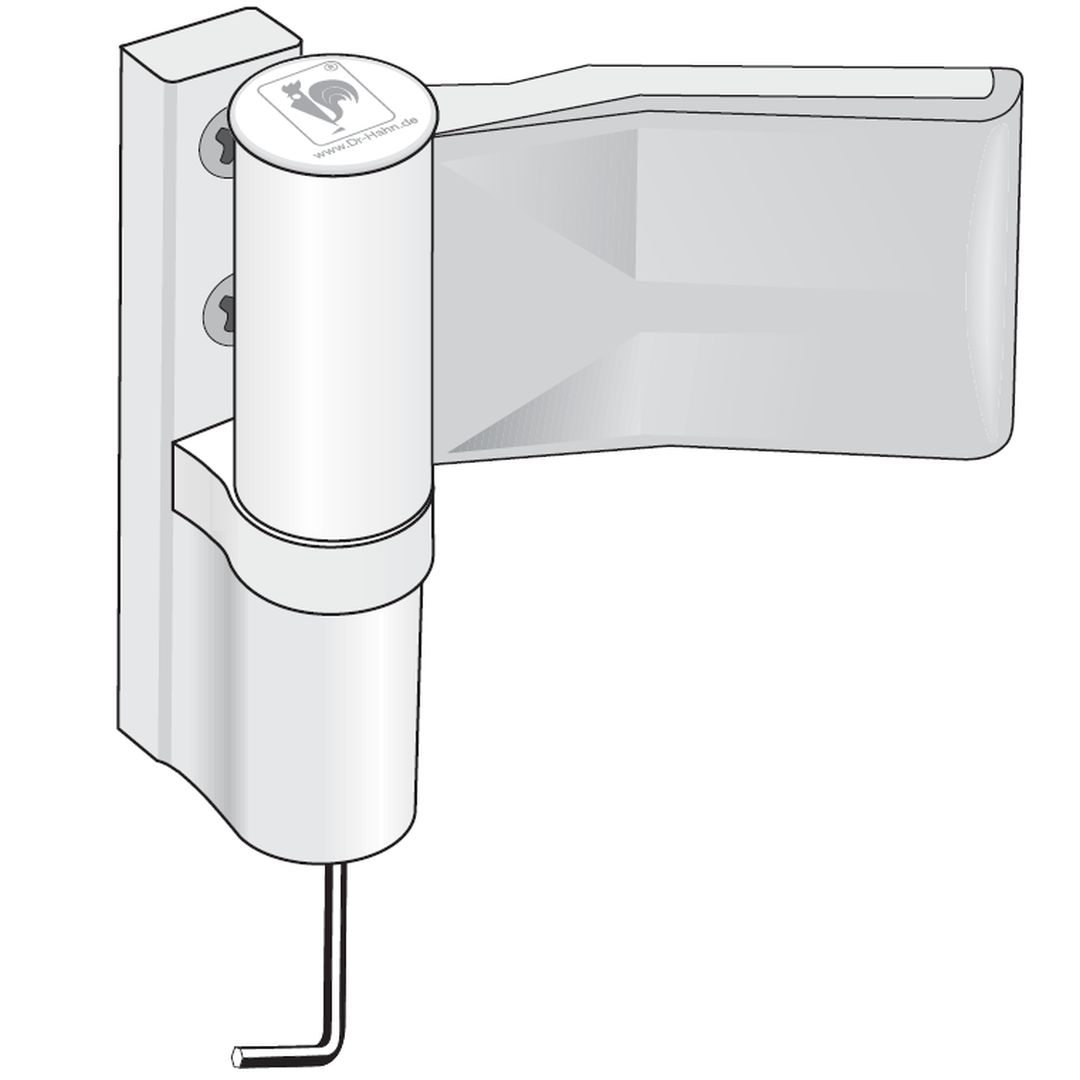

1. Verwijder met een platte schroevendraaier de onderste afdekkap op het scharnierdeel van het kozijn.
2. Met de 5 mm inbussleutel kan de vleugel traploos in hoogte worden afgesteld (+4 mm/ -3 mm)
3. Plaats tot slot de afdekkap weer terug en stel ook de andere scharnieren dienovereenkomstig bij.

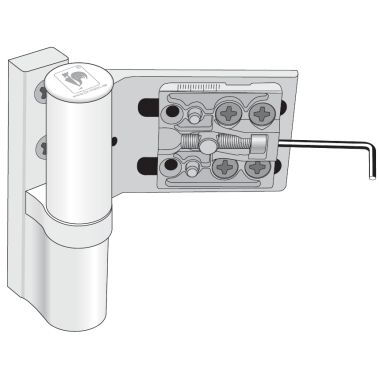

Handleiding: Horizontale afstelling (Voordeur zijdelings afstellen) - scharnier KT-V 6R
1. Open de deur en draai de borgschroef op het vleugelscharnierdeel los. Zo wordt de blokkering van de afdekkap opgeheven en krijgt u toegang tot de stelschroef.
2. De afdekking kan met lichte druk eenvoudig opzij worden geschoven.
3. Met de 5 mm inbussleutel kunt u de vleugel horizontaal afstellen. Door met de klok mee te draaien, vergroot u het afstelbereik; in de tegenovergestelde richting verkleint u dit (bij een linkszijdig deurscharnier).
4. Sluit de afdekking weer.
5. Draai tot slot de borgschroef stevig vast.
