Raamvleugel
De Raamvleugel is het beweegbare deel van het kozijn. Afhankelijk van het type kan de vleugel worden geopend, gesloten of gekanteld. De vleugel heeft meestal als functie het kozijn te openen om een goede ventilatie van de ruimte te garanderen. Daarom wordt onderscheid gemaakt tussen de volgende soorten vleugels:
- Draaivleugel
- Kiepvleugel
- Schuifvleugel
- Vaststaande vleugel
- en nog veel meer
Wat is een Raamvleugel? Verschil met het kozijnframe
Vaak ontstaat er verwarring tussen het kozijn en de vleugel. Het raamkozijn wordt ook vaak aangeduid als stelkozijn of buitenkozijn. Dit is het buitenste en onbeweeglijke deel van het raam en is stevig in het metselwerk gemonteerd. Raamvleugel & kozijn zijn met elkaar verbonden door beslag. Wanneer u het raam sluit, sluit de Raamvleugel aan op het kozijn.
- Raamkozijn = buitenkozijn, dat vast in het metselwerk zit
- Raamvleugel = beweegbare vleugel, voor het openen van het raam
- Vleugelkozijn = kozijn van de vleugel
1. Onderdelen van een Raamvleugel

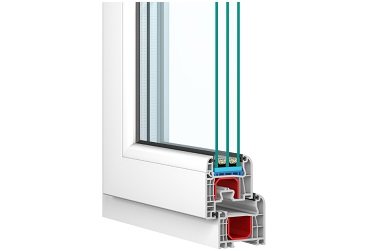

Een Raamvleugel bestaat uit meerdere onderdelen. Zo heeft de vleugel ook een eigen vleugelprofiel, het zogenoemde vleugelkader. Daarnaast bevat de Raamvleugel altijd de beglazing van het kozijn. Op het vleugelkader zijn bovendien beslagonderdelen gemonteerd. Het beslag verbindt het kozijnkader met de vleugel.
Vleugel-kozijn
Het vleugelkader & het kozijn (buitenkozijn) van Kozijnen bestaan altijd uit hetzelfde materiaal. Populaire materialen voor kozijnen zijn:
- Kunststof
- Hout
- Aluminium
- Hout-aluminium
- Staal

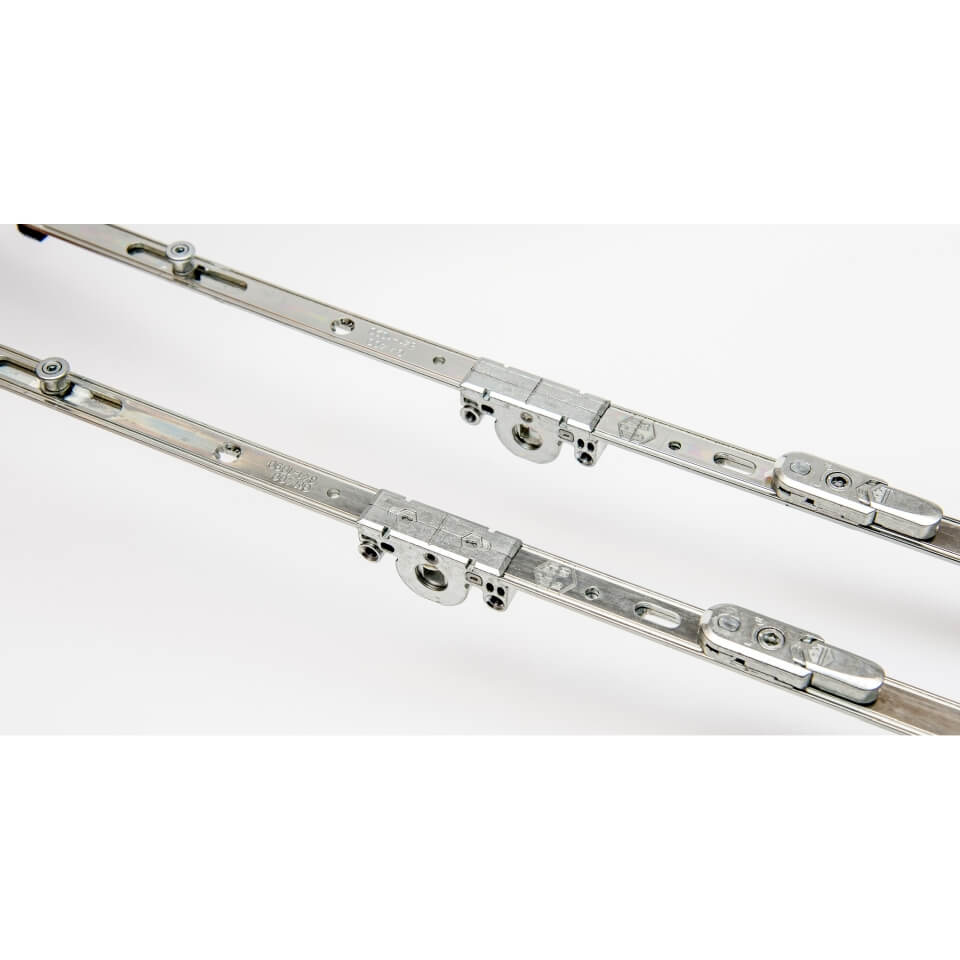

Beslag
Opent u de Raamvleugel, dan zijn de beslagdelen in de vorm van metalen rails aan het vleugelkader zichtbaar. Ze bevatten functies zoals:
- Draai-functie
- Kiep-functie
- Draai-kiep-functie
- Schuif-functie
- Zwenk-functie
Beglazing
Het Raamvleugel-frame houdt daarmee ook de beglazing van de Kozijnen bij elkaar. Deze bestaat meestal uit de volgende elementen:
- Meervoudige beglazing
- Warmte-isolerende beglazing
- Geluidswerende beglazing
- Veiligheidsbeglazing
- Sierbeglazing
2. Aantal raamvleugels
Afhankelijk van de grootte van het Kozijn kunt u bij kozijnenblik.nl 1- tot 3-delige Kozijnen configureren. Ook meer dan 4 Raamvleugels zijn op aanvraag mogelijk. Meerdere Raamvleugels zijn alleen mogelijk bij zeer brede Kozijnen. Een indeling in meerdere Raamvleugels is vooral zinvol bij extra brede Kozijnen. Bij het openen van het Kozijn zou anders een grote Raamvleugel de ruimte in steken en een hinderlijke barrière vormen.
Enkelvoudig Raamvleugel
Het enkelvleugelige kozijn wordt vaak gebruikt bij zeer kleine of smalle Kozijnen. De minimale afmetingen en de maximale breedtes en hoogtes van de Raamvleugel kunnen per fabrikant en materiaalsoort variëren.

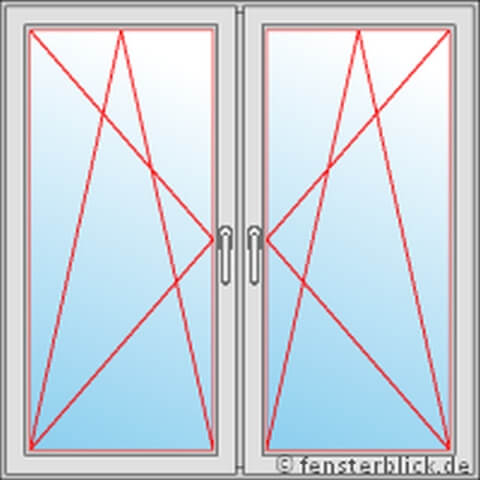

Tweevleugelig raam
Het tweevleugelige kozijn wordt bijzonder vaak gebruikt en is met zijn afmetingen een populair formaat. Ook hier kunnen de minimale afmetingen van de Raamvleugel variëren per fabrikant en materiaalsoort.

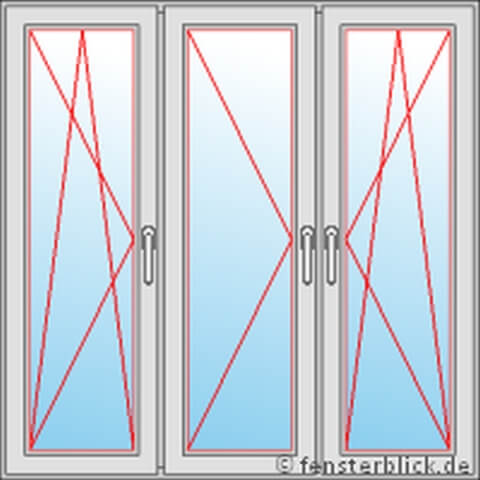

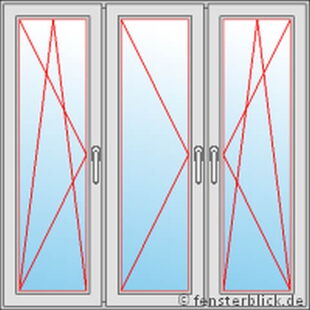

Driedelige Raamvleugel
Het driedelige kozijn wordt vaak gebruikt in zeer grote kamers. Het is duidelijk breder en laat meer daglicht binnen. De minimale & maximale afmetingen van driedelige kozijnen kunnen per profiel verschillen.
3. Openingsvarianten van de Raamvleugel
Er zijn verschillende manieren om een kozijn te openen. De meest klassieke openingswijze is waarschijnlijk de draaikiep-functie. Maar ook vast beglaasde Raamvleugel, schuivende vleugels en nog veel meer zijn mogelijk. De hieronder weergegeven technische tekeningen wijzen met de punt van de driehoek altijd naar de raamgreep. Als u het kozijn links of rechts wilt openen, kunt u dit ook heel eenvoudig in de configurator selecteren.
Vaste raamvleugel

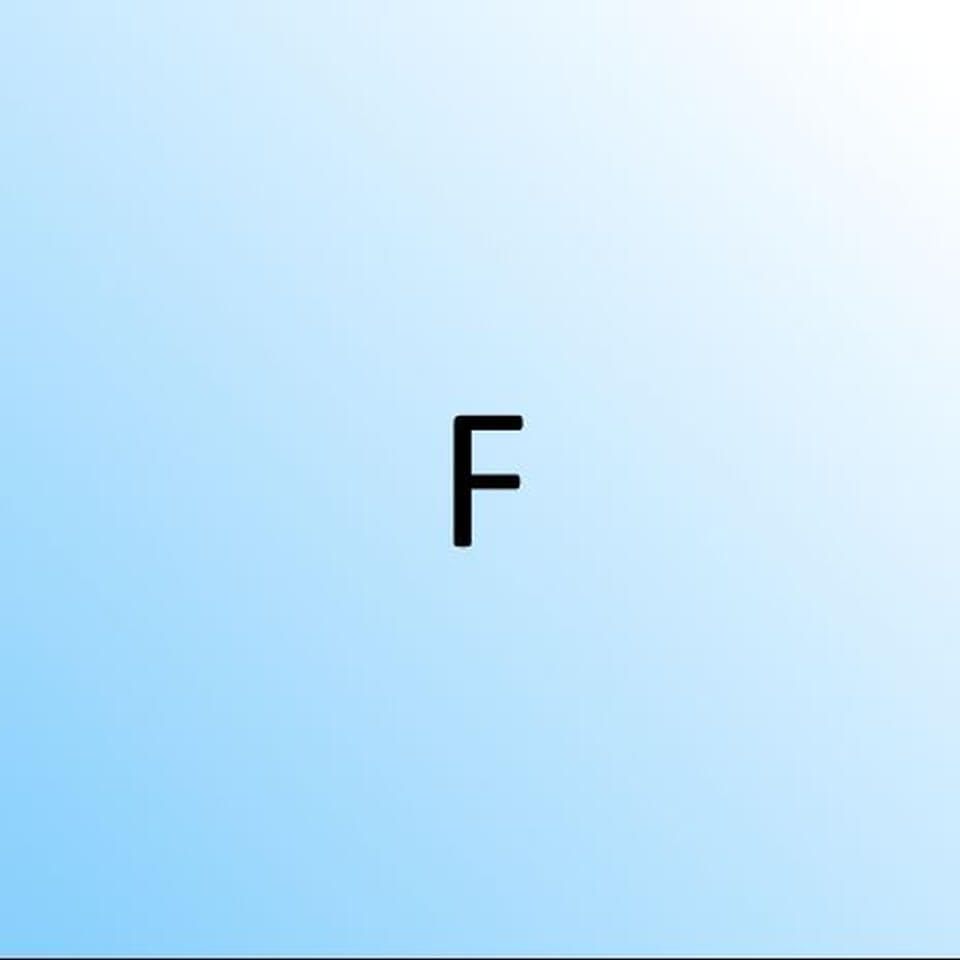

Vaste vleugels kunnen niet worden geopend. De beglazing wordt daarbij ofwel in het kozijn geplaatst (f) of in een vaste Raamvleugel (ff), om de optische symmetrie met aangrenzende kozijnen te behouden.

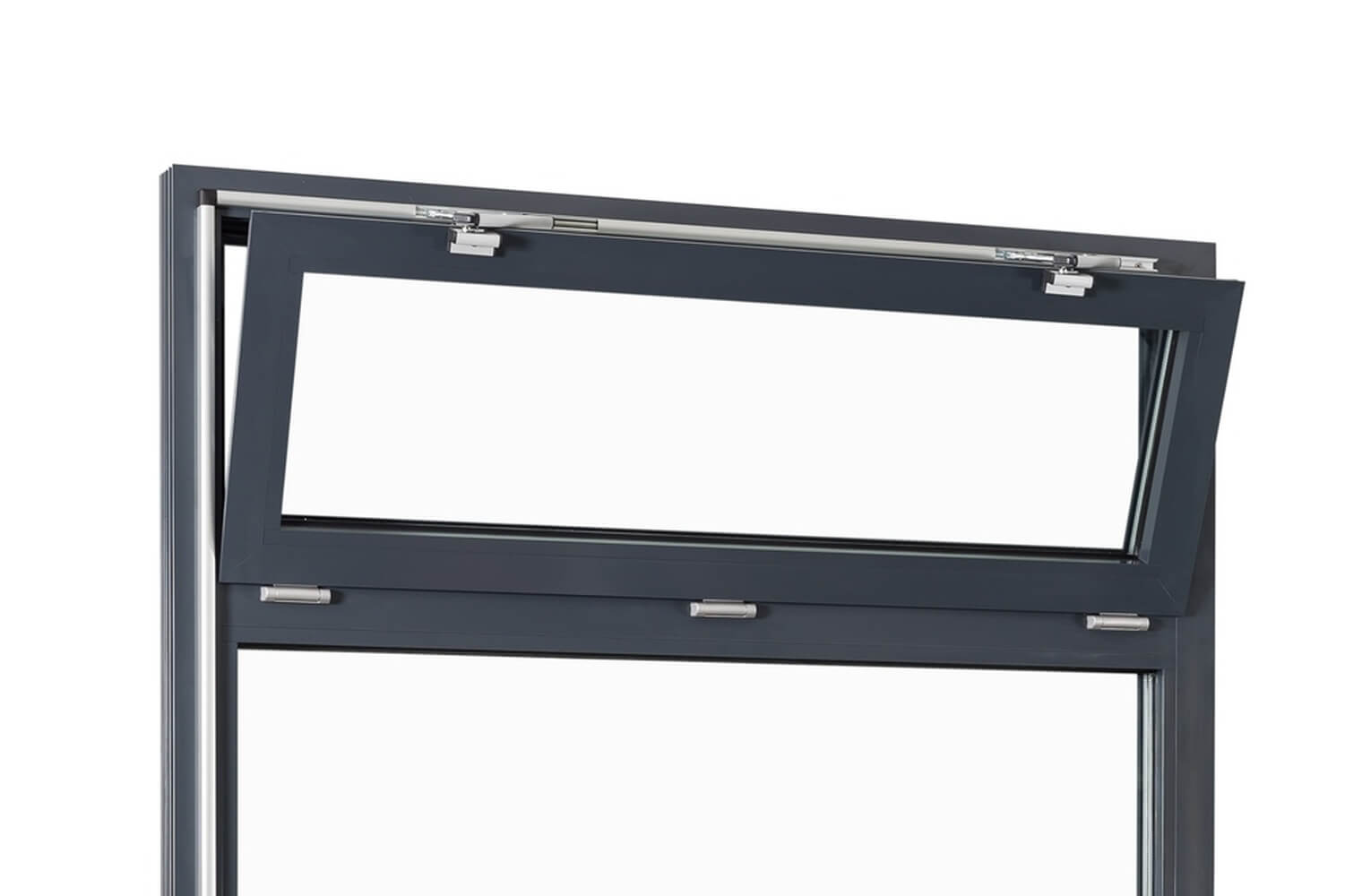

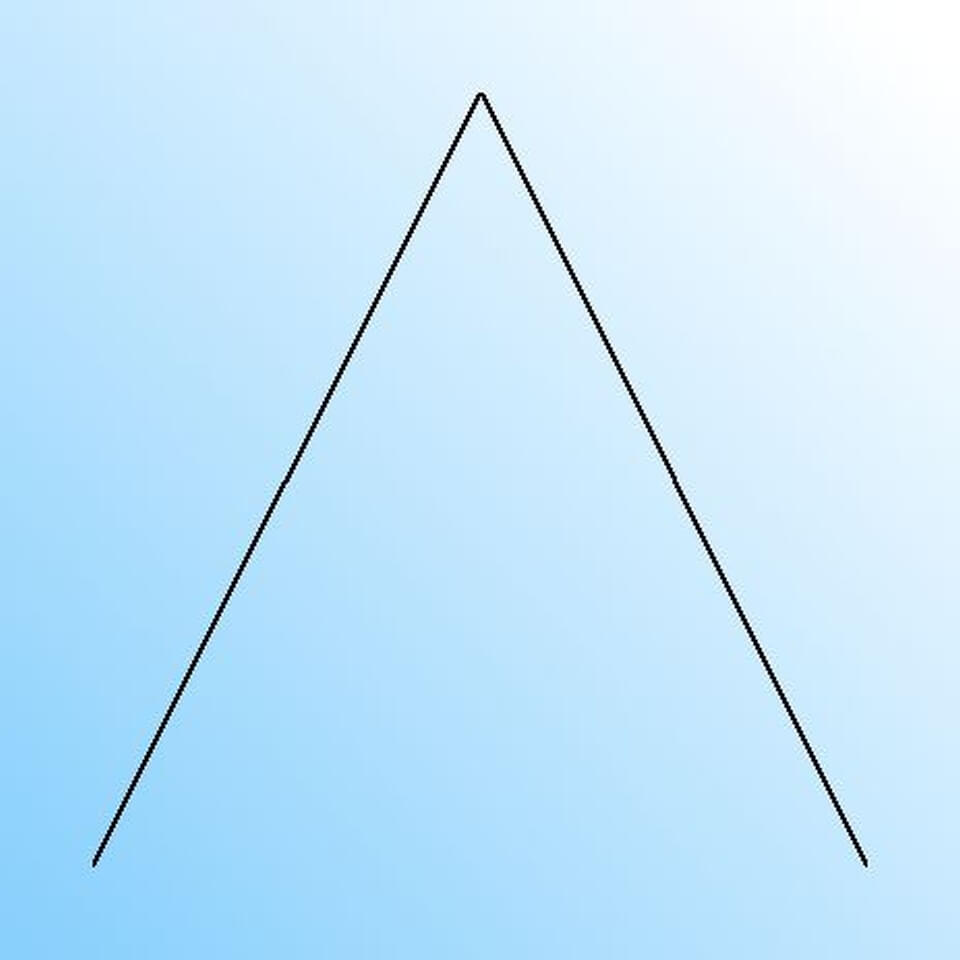

Kiepvleugel

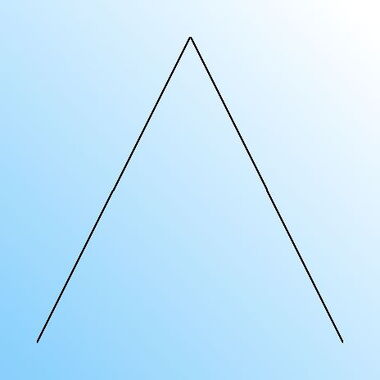

Kiepramen kunnen alleen met een kleine opening aan het bovenste kozijn worden geopend en zijn optimaal geschikt voor permanente ventilatie van ruimtes. De punt van de driehoek in de technische tekening wijst in de regel naar de raamgreep.

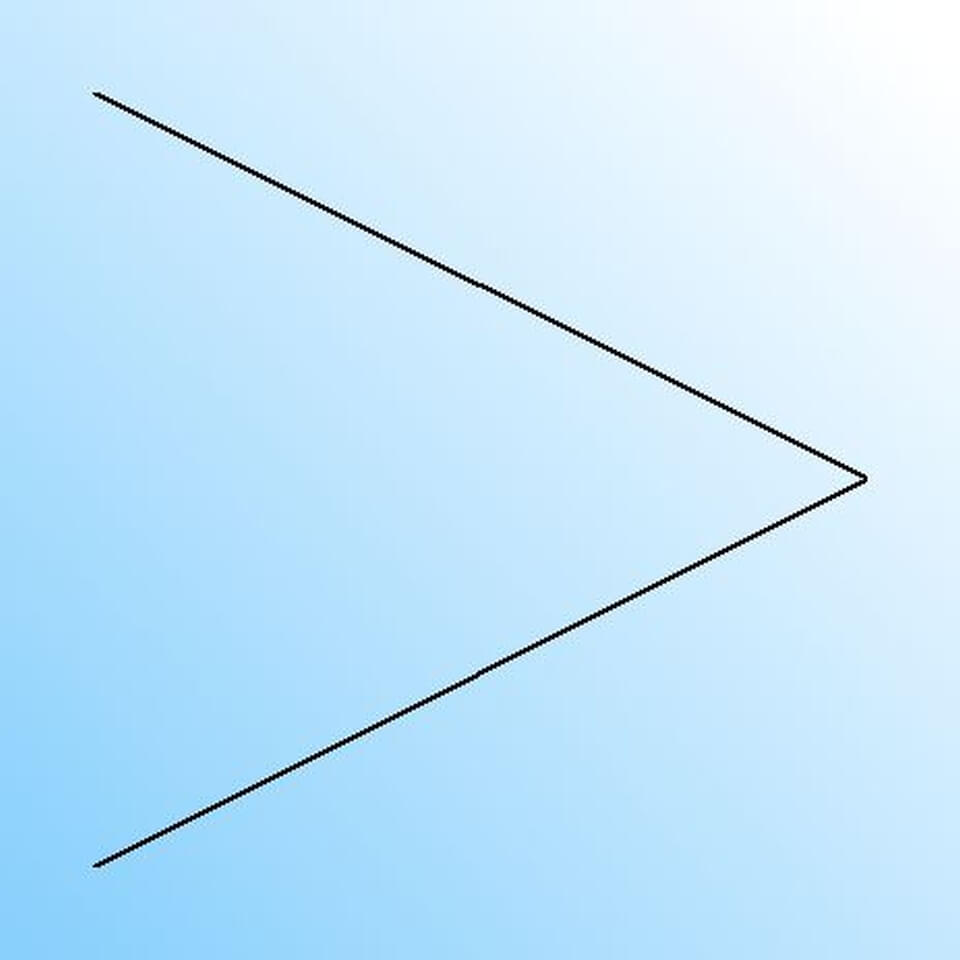

Draaivleugel

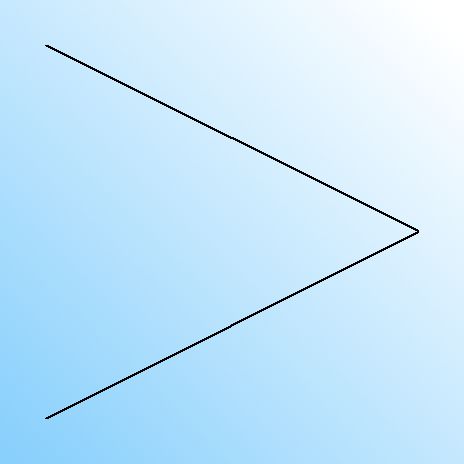

Bij een draaivenster kan de Raamvleugel door bediening van de raamgreep in de 90°-stand om de verticale as worden opengedraaid. Deze openingswijze is ideaal voor het snel luchten van ruimtes.

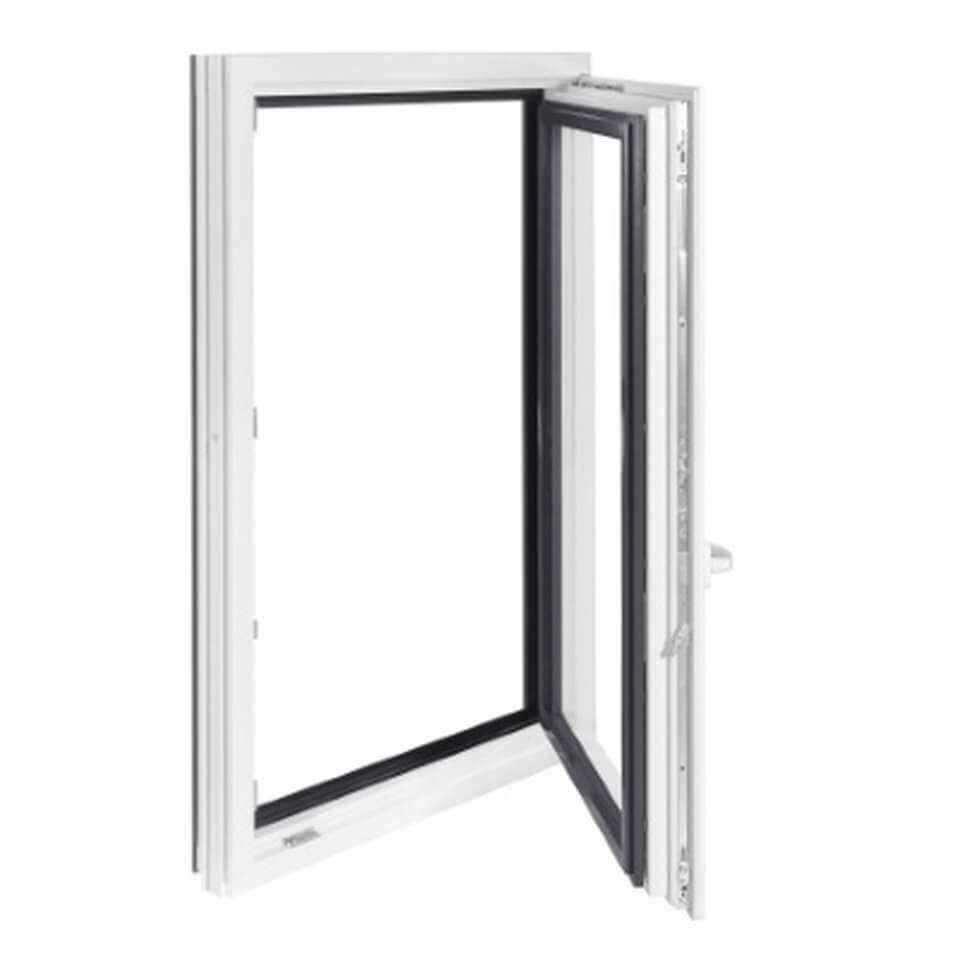

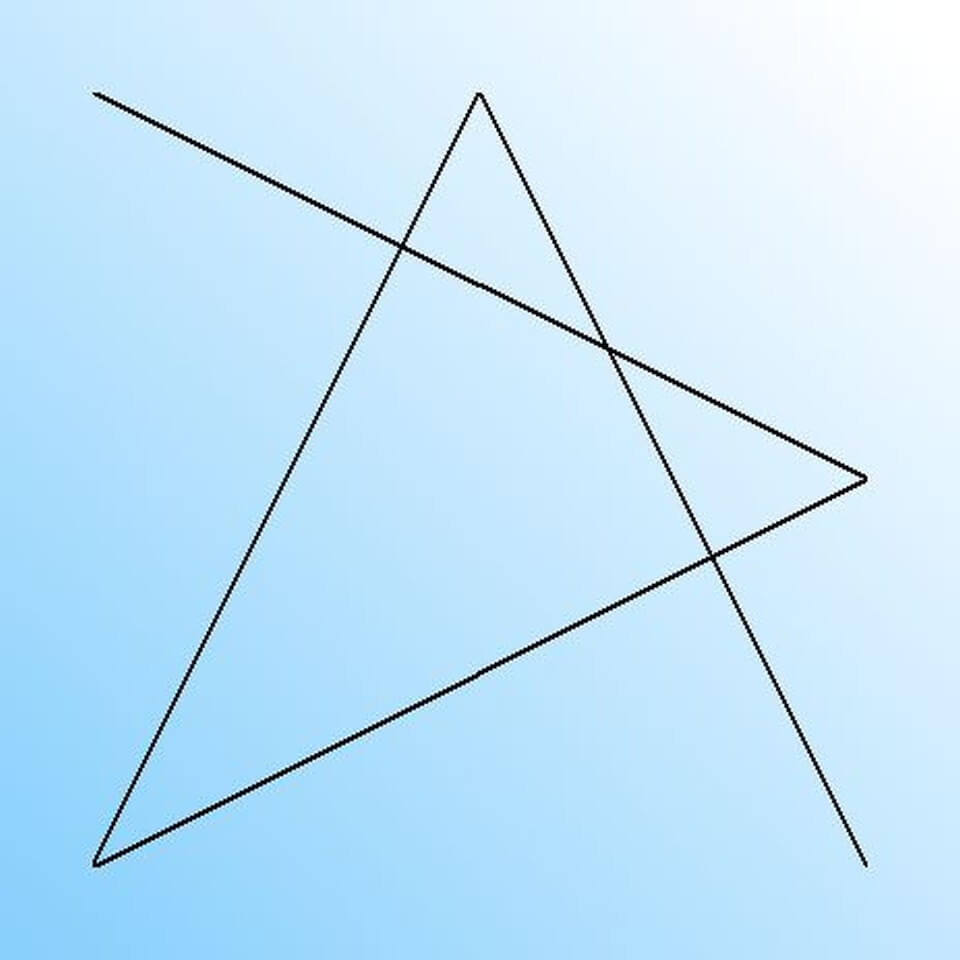

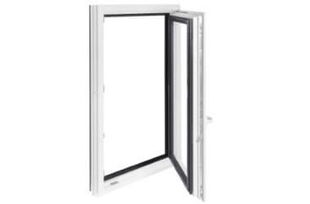

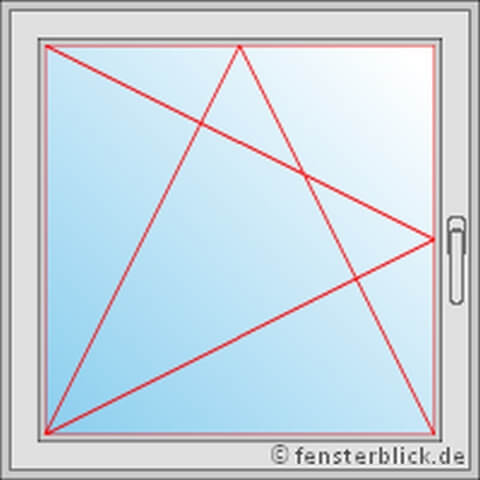

Draai-kiepvleugel
Het klassieke draaikiepbeslag behoort tot de zeer populaire openingswijzen. Het kan zowel gekiept als volledig opzij worden geopend. De punt van de draai-opening wijst in de regel naar de raamgreep.
Klapvleugel

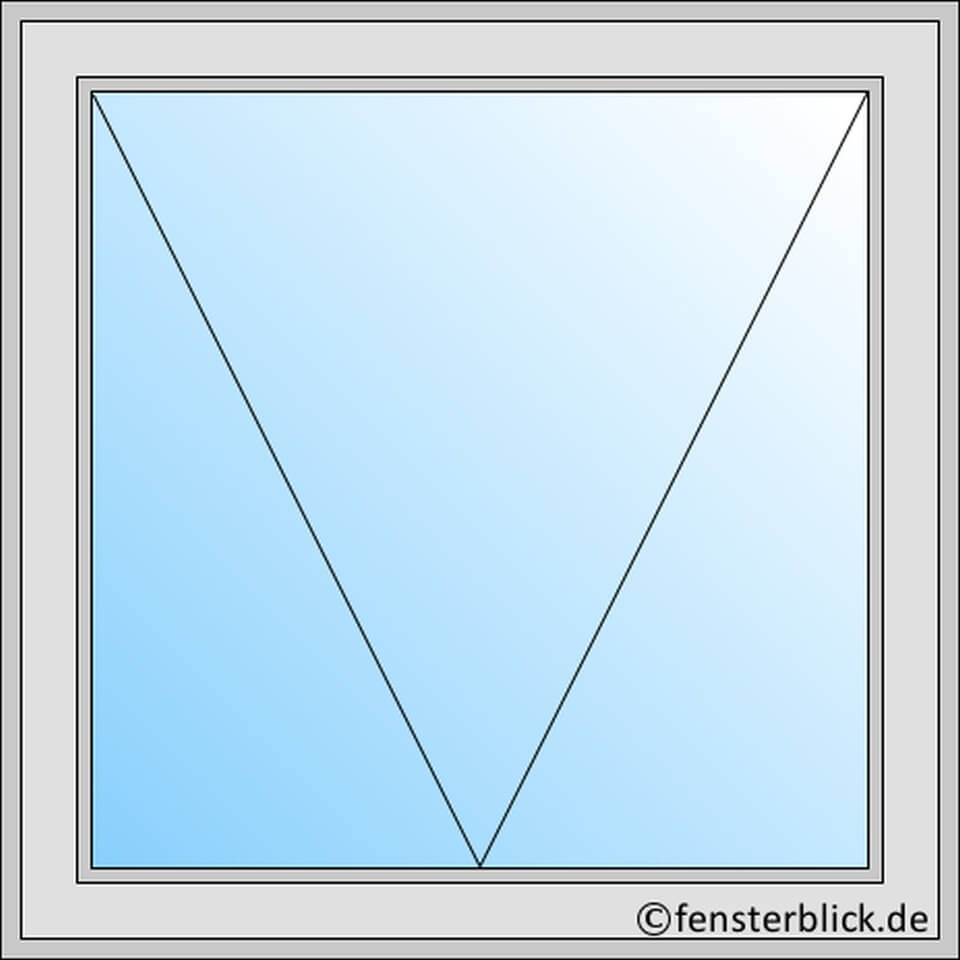

Klapramen kunt u zien als het tegenovergestelde van een kiepraam. De Raamvleugel wordt aan de onderzijde van het kozijn bediend en opent ook daar. Meestal wordt de klapvleugel ook zo geconstrueerd dat deze naar buiten opent.

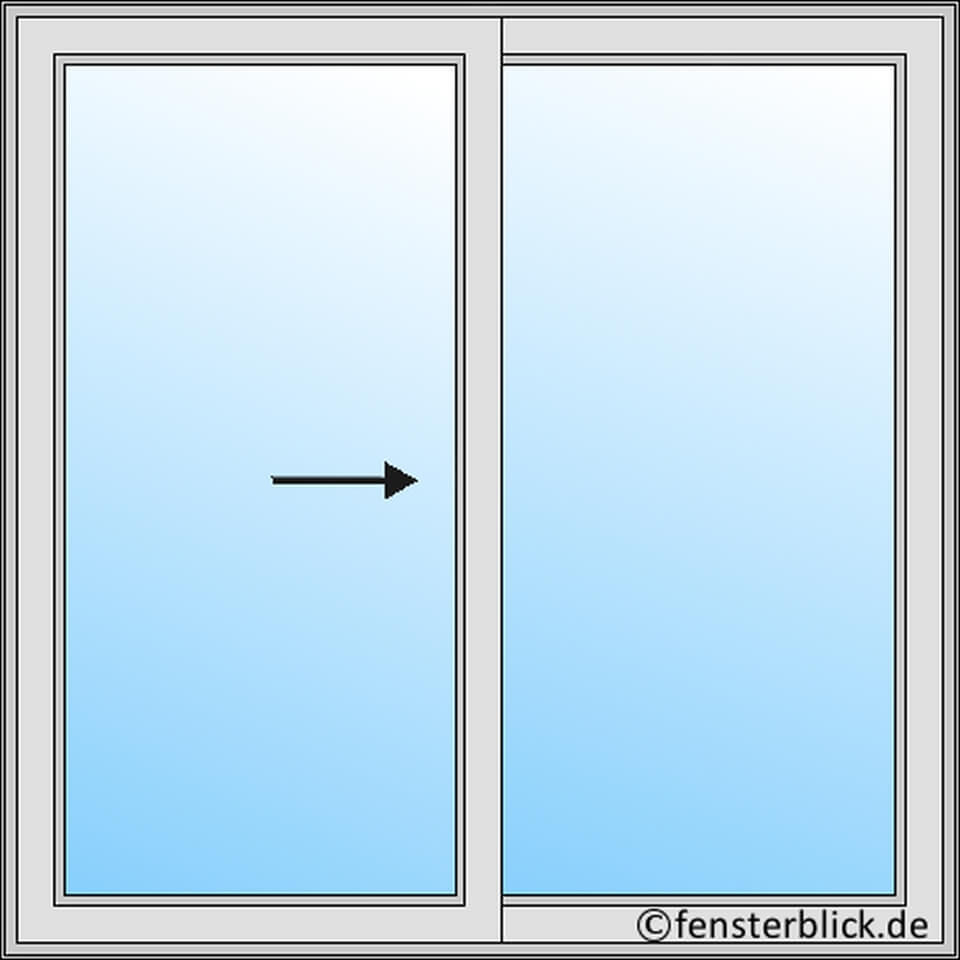

Schuifvleugel
Schuiframen bestaan in de regel uit een vaste beglazing en een beweegbare Raamvleugel. Deze kan ofwel horizontaal opzij worden geschoven of verticaal omhoog worden geschoven.

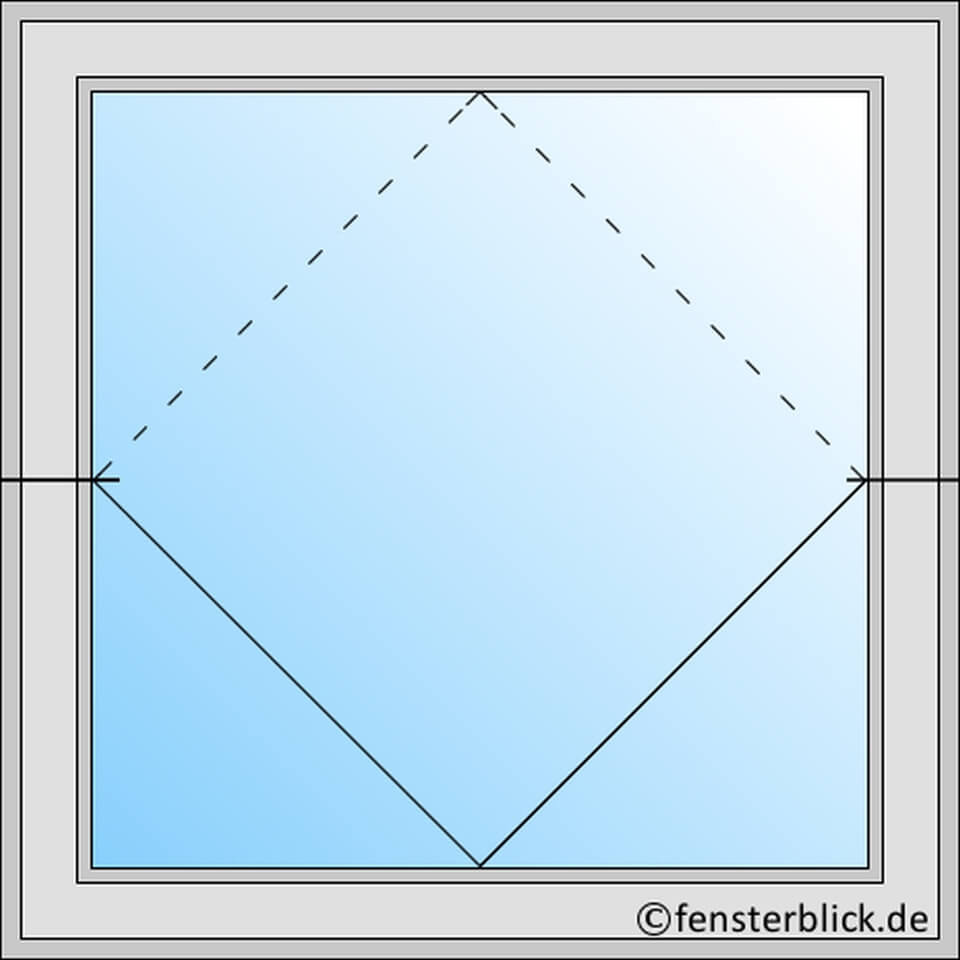

Draaivleugel
Tuimelramen worden in de regel toegepast bij schuine daken. Ze kunnen tot 170° om de horizontale as draaien, die zich in het midden van de Raamvleugel bevindt.

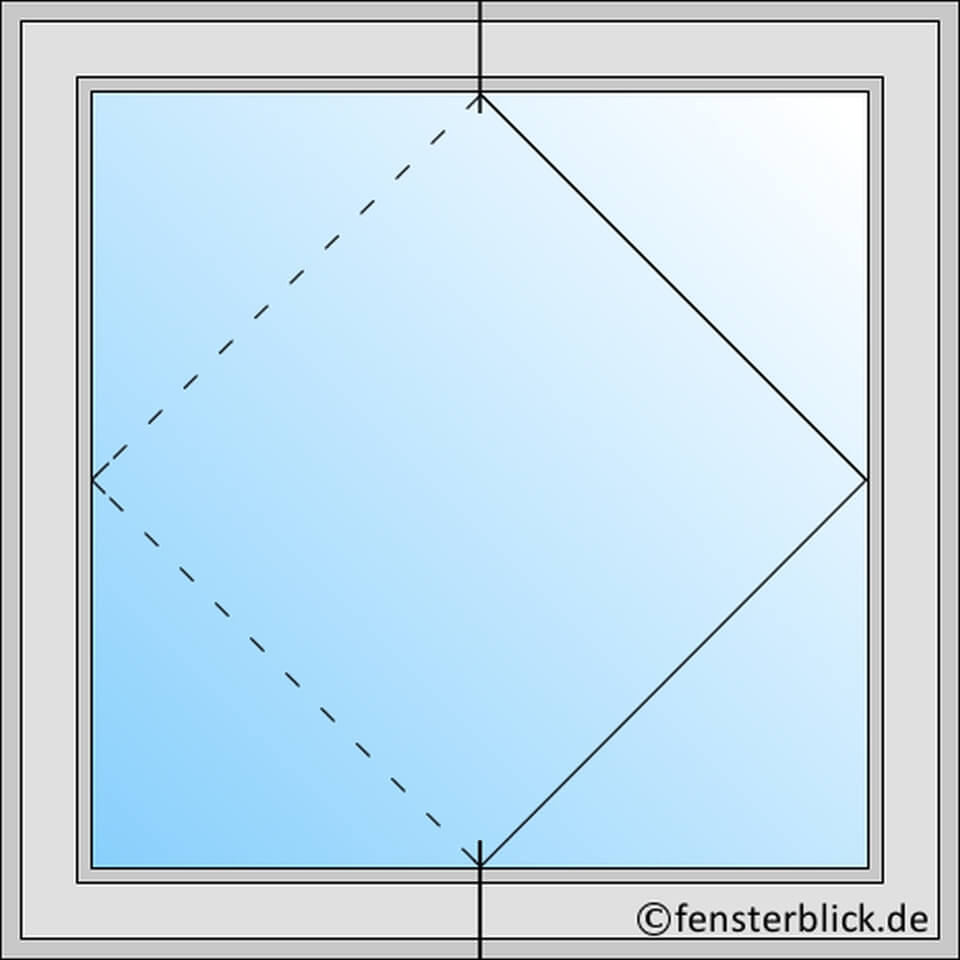

Draaivleugel
De vleugel van het tuimelraam kan ongeveer 170° om de verticale middenas worden bewogen. De Raamvleugel is het tegenstuk van het scharnierende raam.
4. Raamvleugeltypes
De Raamvleugel kan in verschillende vormen en varianten worden uitgevoerd. Zo hoeft de vleugel niet per se als rechthoekig kozijn te worden gemaakt. Ook fraaie boogramen zijn mogelijk. Ook de constructie van de middenstijl hoeft niet per se verticaal te zijn. Met een dwarsstijl kan het kozijn ook worden verdeeld in bovenlicht en onderlicht. Ontdek nu alle vormgevingsmogelijkheden!

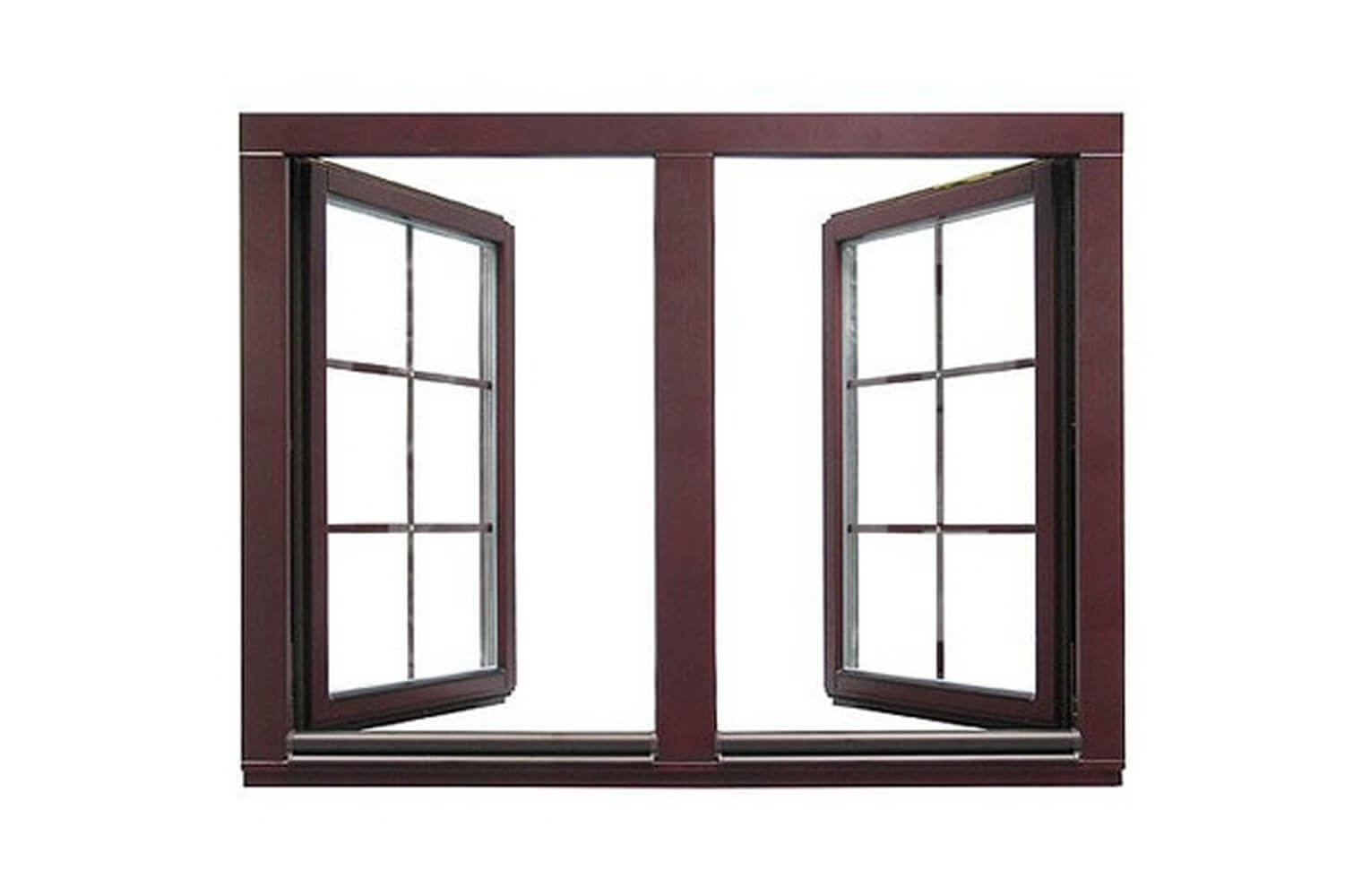

Middenstijl of stolpstijl
Een kozijn met twee of drie Raamvleugel kunt u uitvoeren met een middenstijl of met stolp. Het verschil tussen beide modellen is dat bij een stolpraam geen middenstijl het uitzicht belemmert wanneer het raam geopend is.
Onder- & bovenlichten
De Raamvleugel kan met een dwarsstijl worden onderverdeeld in bovenlicht en onderlicht. Bovenlichten worden meestal toegepast bij zeer grote en hoge Kozijnen, terwijl onderlichten vaak worden gebruikt om meer toegankelijkheid mogelijk te maken.

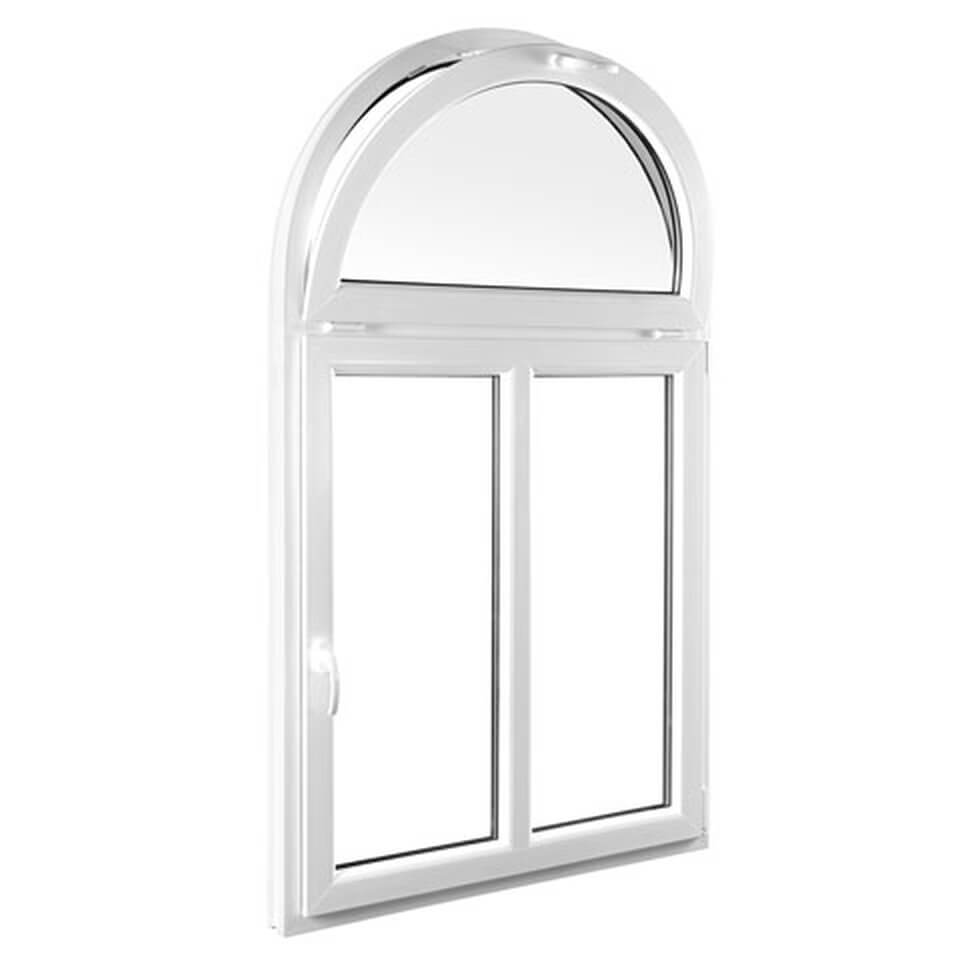

Vorm

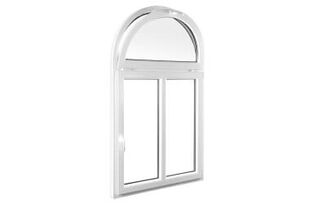

De Raamvleugel en ook het kozijn kunnen in verschillende vormen voorkomen. Het rechthoekige kozijn is weliswaar het klassieke model en komt het vaakst voor, maar ook boogramen, driehoekige ramen en ronde ramen zijn mogelijk.
5. Extra beslag voor de Raamvleugel
Naast de gangbare openingsfuncties kunt u uw Raamvleugel uitrusten met extra beslag. Praktische vastzetremmen voor ventilatie of foutbedieningsbeveiligingen voor comfortabel gebruik zijn mogelijk. Ook verdekt liggend beslag kan uw Raamvleugel optisch opwaarderen. Bekijk alle mogelijkheden van ons kozijnbeslag!

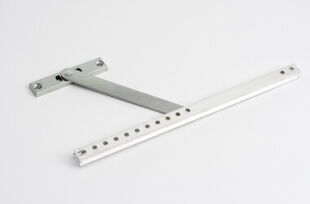

Vastzetremmen
Kozijnen met vastzetremmen bieden optimaal comfort. Zo kunt u probleemloos kort luchten, zonder dat de Raamvleugel door tocht dichtklapt. De Raamvleugel wordt heel eenvoudig in de gewenste positie gebracht en blijft daar stevig staan. Zo bepaalt u zelf de openingshoek van de Raamvleugel ten opzichte van de gevel.

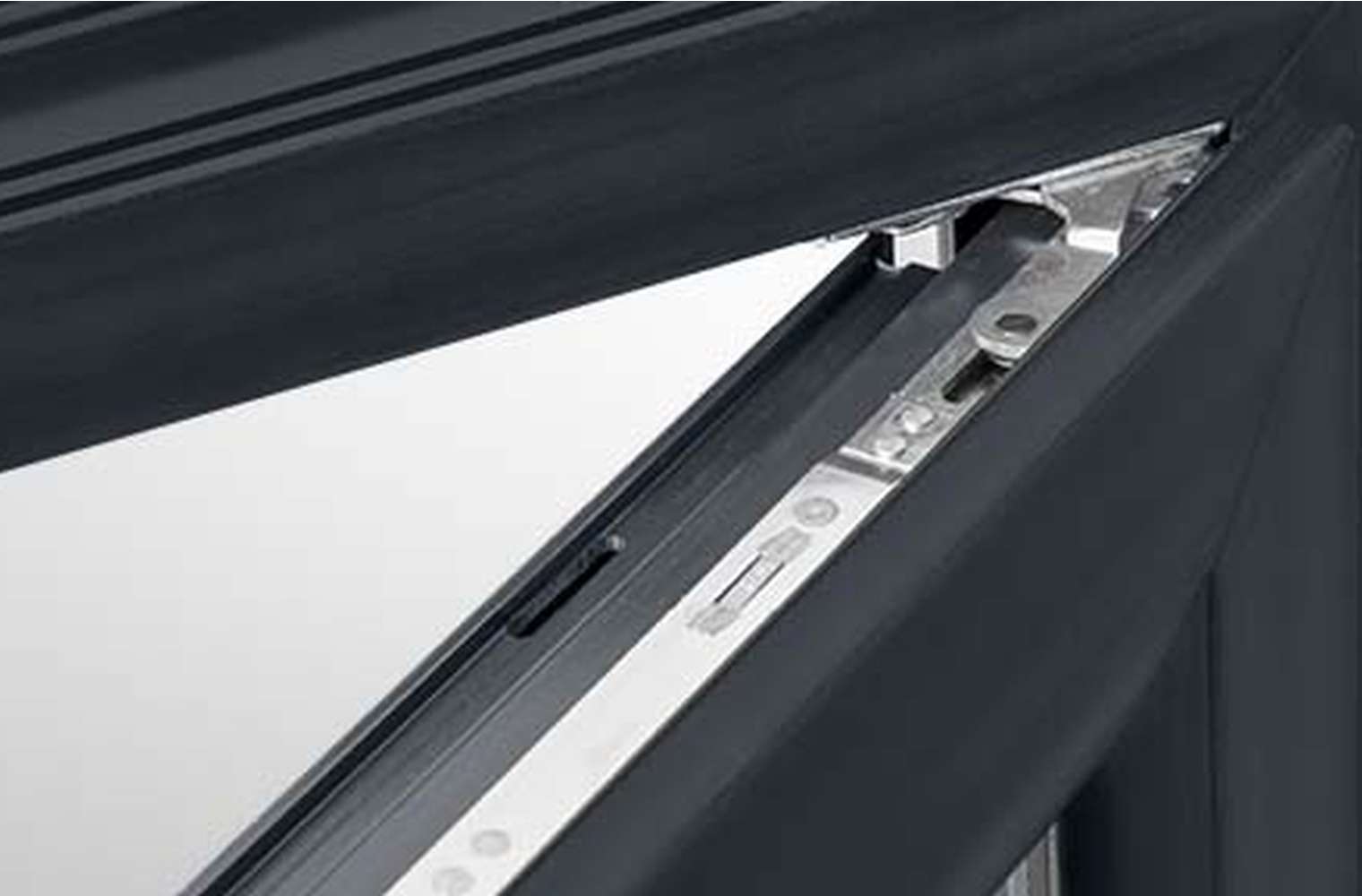

Binnenliggende beslag
Wilt u uw kozijngevel minimalistischer vormgeven? Geen probleem! Met verdekt liggend beslag heeft u geen afdekkappen nodig om de ontsierende scharnieren aan de zijkanten te verbergen. Het beslag is bij een gesloten Raamvleugel niet zichtbaar. Dit subtiele detail kan uw gevel optisch direct verfraaien!
Blokkeermechanismen tegen verkeerde bediening
Raambeslag is meestal zeer robuust, maar kan ook door veelvuldig verkeerd gebruik beschadigd raken. Met een geïntegreerde foutbedieningsblokkering raakt uw kozijn zelfs bij een per ongeluk verkeerde handeling niet beschadigd. De blokkering voorkomt dat de Raamvleugel in een verkeerde beslagpositie wordt gesloten.
6. Handleidingen voor de Raamvleugel
Bij kozijnenblik.nl vindt u praktische handleidingen om uw Raamvleugel uit te hangen of weer in te hangen.
Het afstellen van Kozijnen is lastiger dan het uit- of inhangen ervan. De afstelling van Kozijnen kan per fabrikant verschillen. Toch zijn er ook fabrikantonafhankelijke mogelijkheden om Kozijnen af te stellen.
Met onze handleidingen laten we u verschillende oplossingen zien om uw Raamvleugel correct af te stellen. Ontdek er meer over in onze handleidingen voor Kozijnen en deuren.

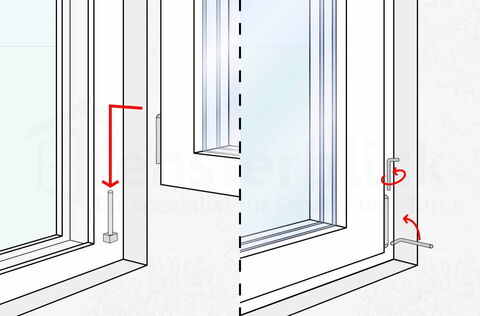

Raamvleugel uitnemen & inhangen
Uw Raamvleugel kunt u al in enkele stappen uit de scharnieren halen:
- Verwijder de afdekkappen van de scharnieren met de hand of met een schroevendraaier
- Verwijder nu de pen (borgpen) uit het schaarlager door deze uit het scharnier te trekken. Meestal hoort u duidelijk wanneer de borgpen losklikt
- Zet de raamgreep nu horizontaal op "Openen" en til de volledige vleugel eruit.
Als u de Raamvleugel weer wilt inhangen, voert u de zojuist toegelichte stappen in omgekeerde volgorde uit.
Raamvleugel afstellen
Het afstellen van Kozijnen verschilt van fabrikant tot fabrikant. Toch zijn er ook algemene afstelmogelijkheden. Het beslag van Kozijnen bestaat altijd uit de volgende elementen:
- onderste hoeklager
- bovenste schaarlager
- sluitnokken (zijdelings aan de krukzijde)
De hoek- en schaarlagers kunt u met behulp van stelschroeven afstellen. Zo kan de Raamvleugel parallel omhoog of omlaag worden gezet, maar ook zijdelings naar rechts of links worden afgesteld. Het Kozijn moet op de xy-as zo worden ingesteld dat, wanneer u de Raamvleugel sluit, de sluitnok precies op de middenstijl aansluit en sluit.
