Raamonderdelen

Het vaak als een eenvoudige constructie beschouwde kozijn bestaat in werkelijkheid uit veel afzonderlijke onderdelen. De opbouw ervan is vaak veel complexer dan menigeen vermoedt. Pas de afzonderlijke Raamonderdelen geven het kozijn zijn functies. Tegenwoordig moet een kozijn aan veel eisen voldoen.

Naast warmte-isolatie en energie-efficiëntie staan ook inbraakbeveiliging, geluidsisolatie, comfort en design hoog op de wensenlijst van gebruikers. Afhankelijk van de gewenste meerwaarde moet elk kozijn individueel worden opgebouwd voor de functie die het moet vervullen. Hiervoor worden diverse Raamonderdelen toegepast.

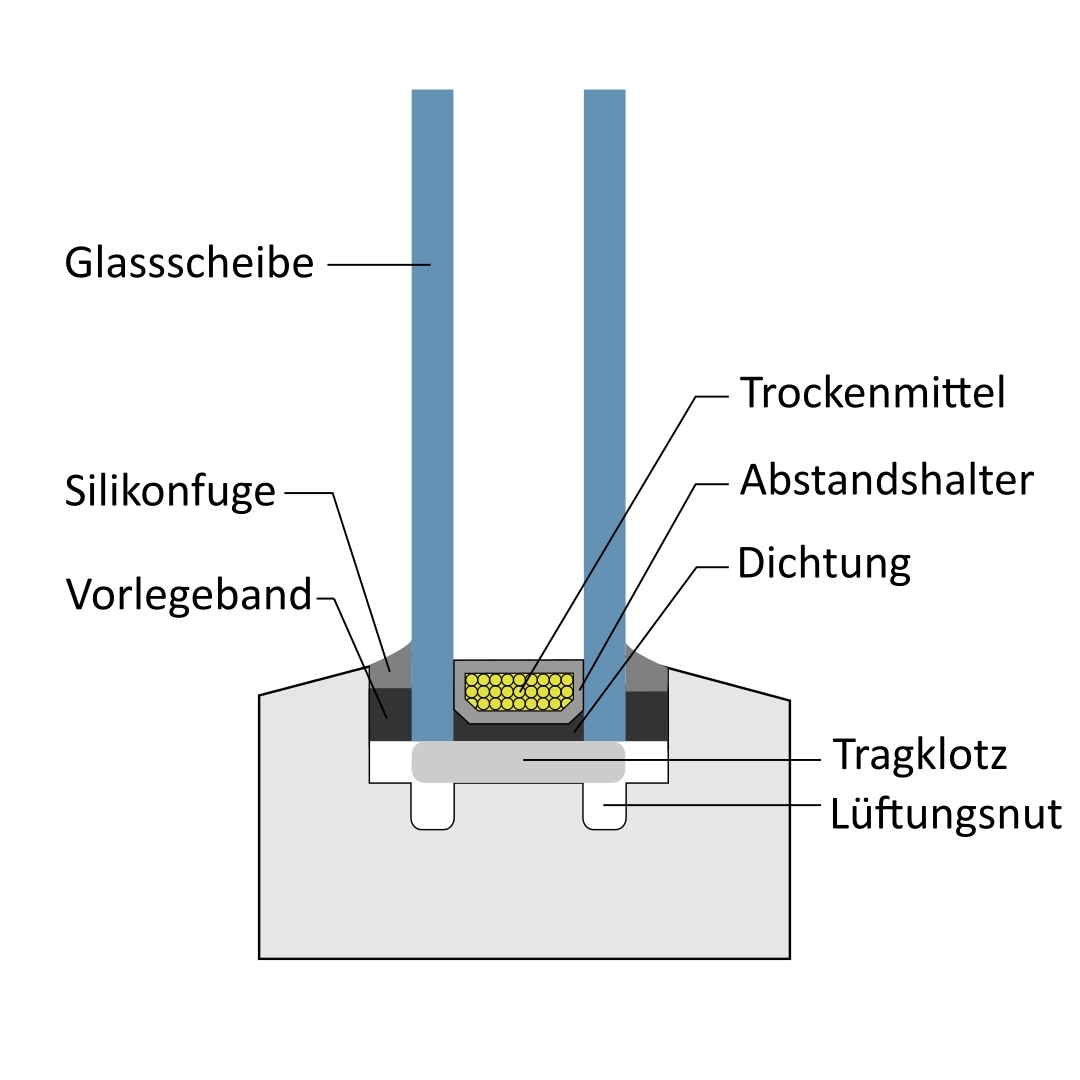

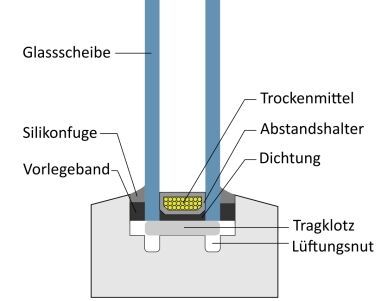

2-voudige beglazing in opbouw als schema

Inhaltsverzeichnis - Diese Themen erwarten Sie

1. Het raamkozijn

Kozijnprofiel

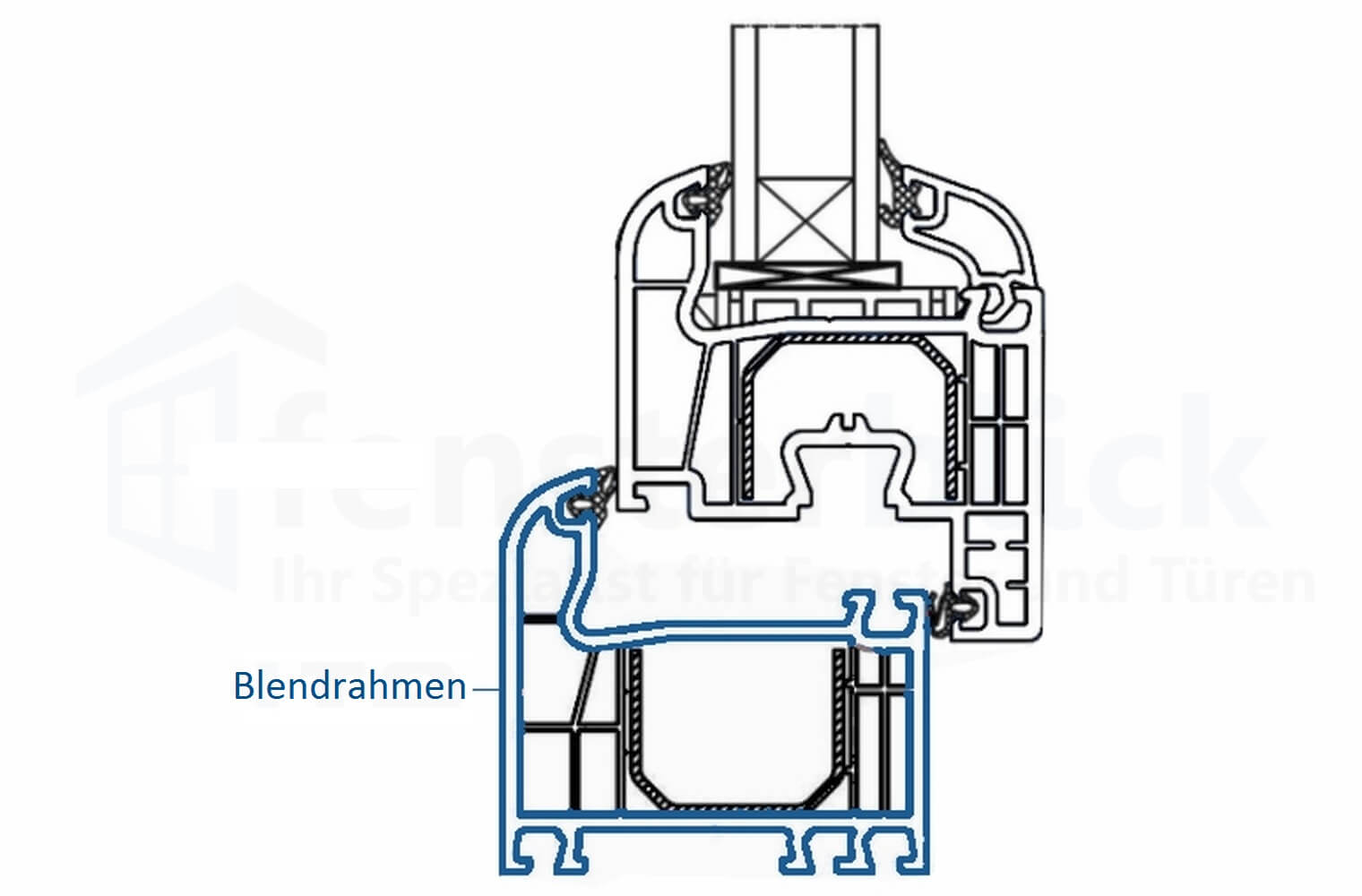

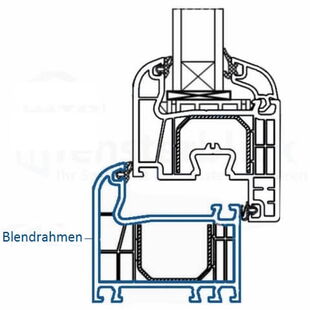

Kozijnen met blendraam van Iglo 5 Classic

Allereerst moet u bij de opbouw van een kozijn snel het verschil kunnen herkennen tussen het vaste kozijn en het vleugelkozijn. Het vaste kozijn is het onbeweeglijke deel van het kozijn. Het is stevig in het metselwerk verankerd. Het vleugelkozijn daarentegen is beweeglijk en wordt geopend om te ventileren.

Verder naar kozijnframes

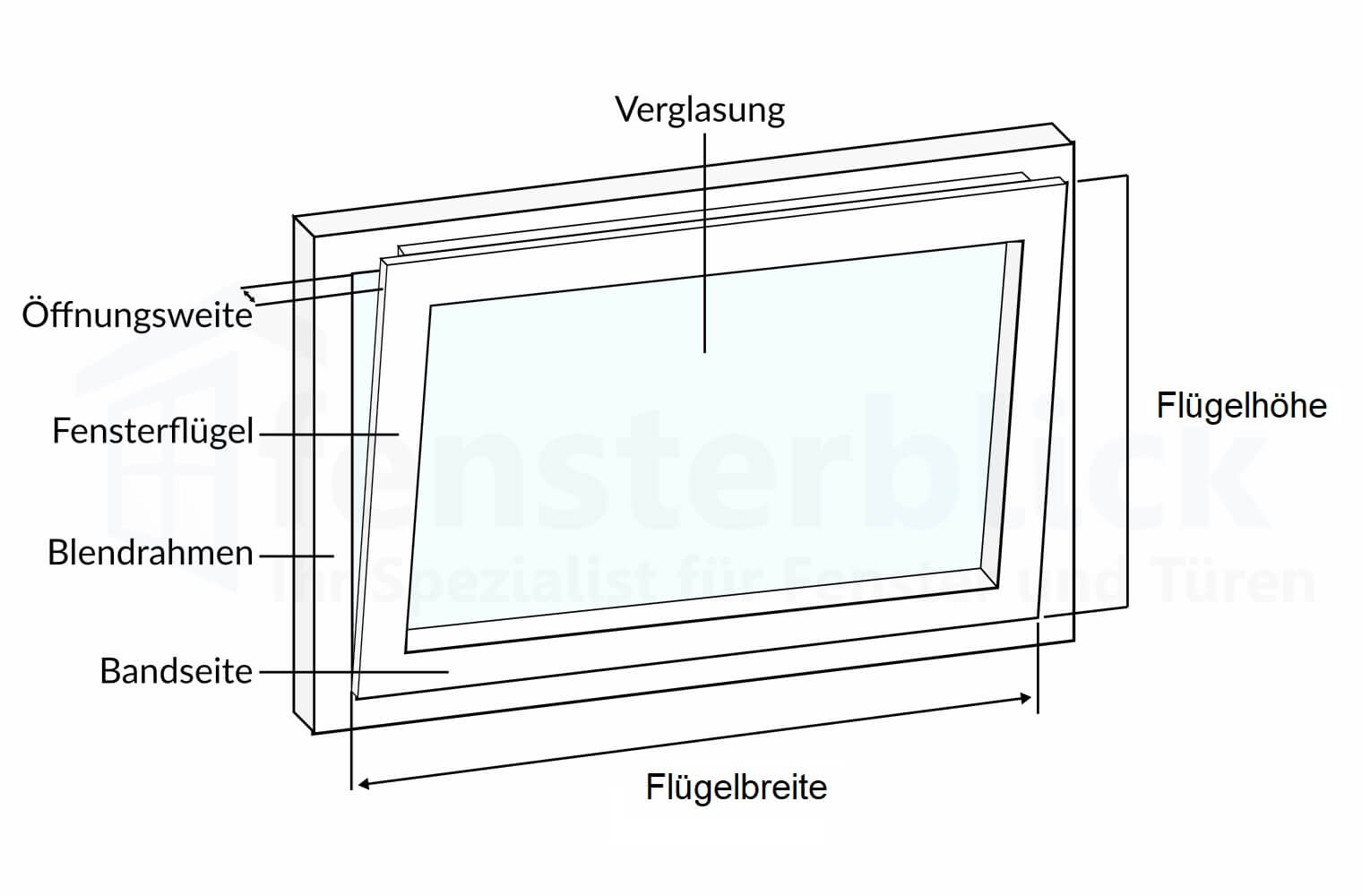

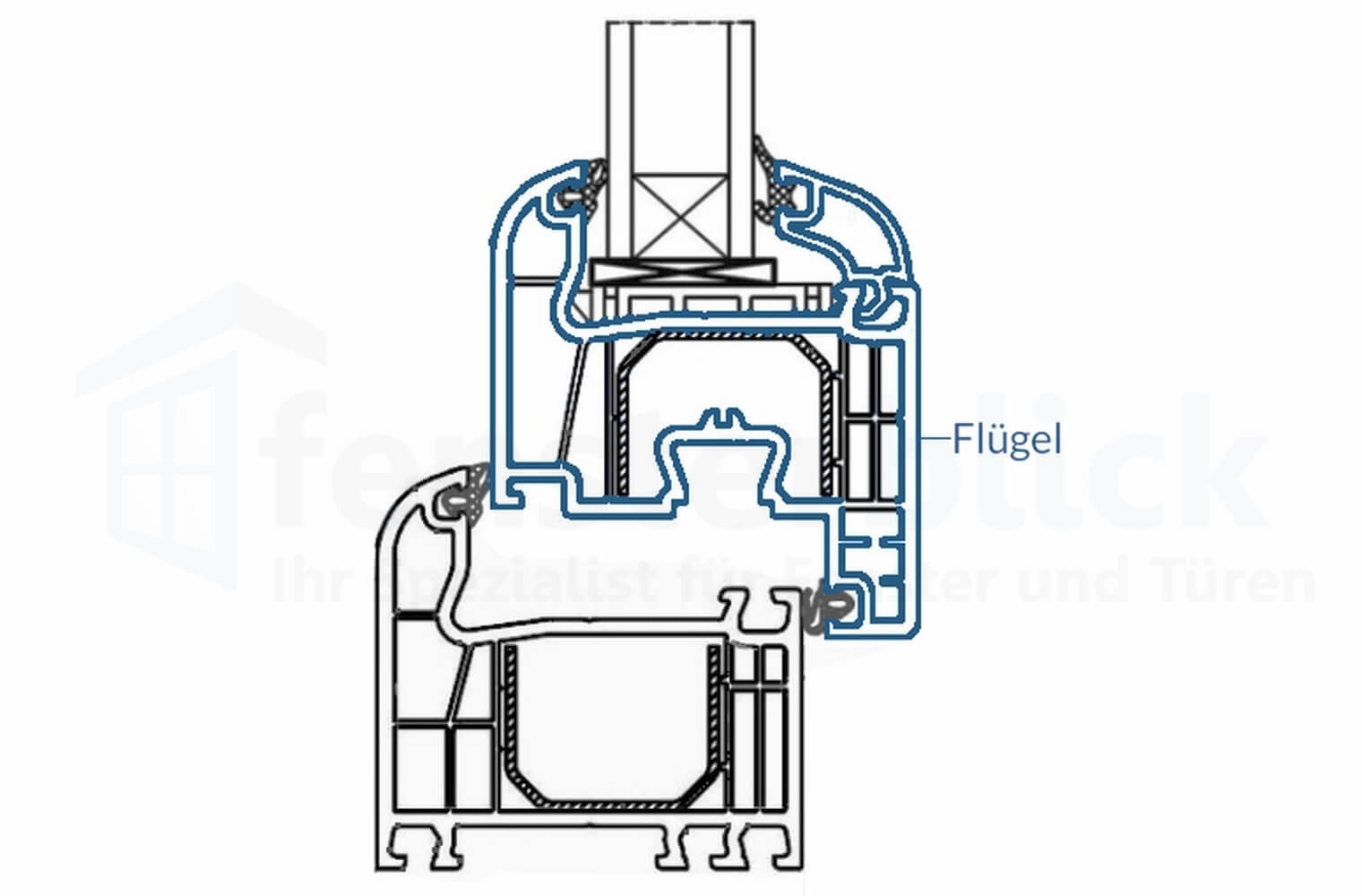

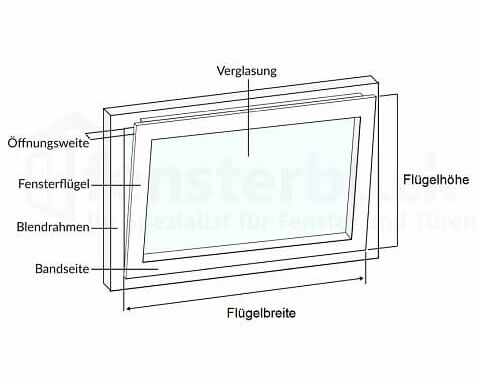

Vleugel

Het vleugelkader beschrijft uitsluitend het kader van de raamvleugel. Dit bestaat altijd uit hetzelfde materiaal als dat van het kozijnkader. Wanneer men spreekt over de vleugel of raamvleugel, bedoelt men doorgaans de volledige vleugel, inclusief de daarin aanwezige beglazing.

Verder naar raamvleugel

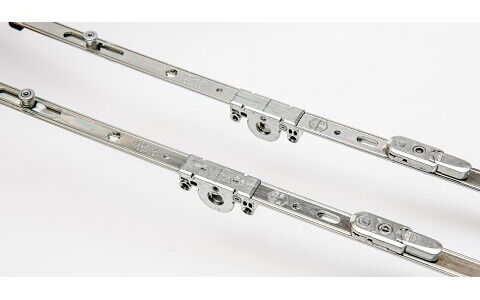

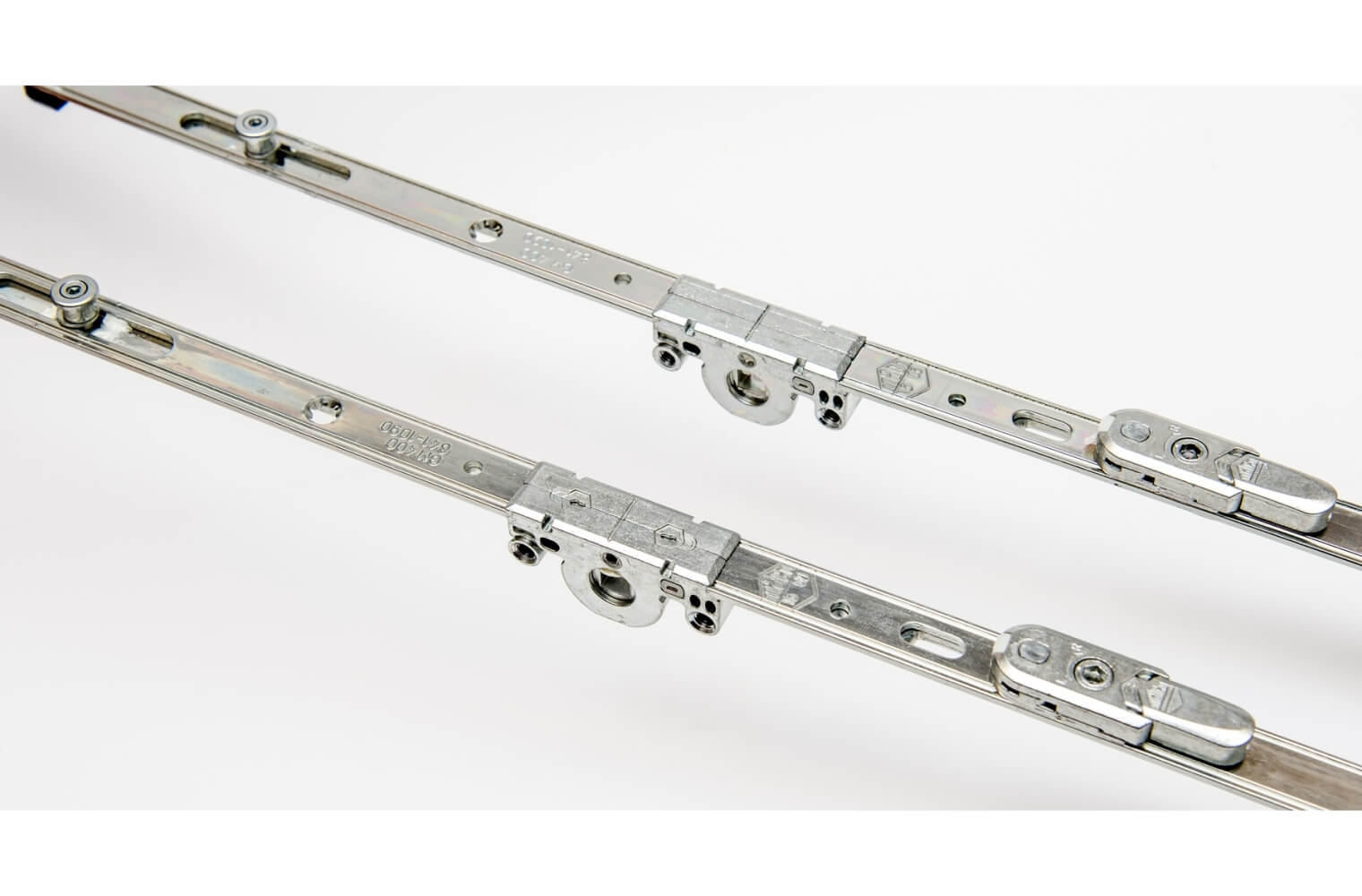

Beslag

Het raamkozijn bevat ook raambeslag. Het beslag zijn de metalen constructies aan de zijkant van het kozijn en zijn alleen zichtbaar wanneer de Kozijnen worden geopend. Het beslag bepaalt de functionaliteit en het type opening van het raam. De volgende openingsvarianten zijn mogelijk:

Verder naar het raambeslag

Materiaal & raamkleuren

Energiebesparende Kozijnen in materiaalvergelijking

Het kozijn & vleugelkader bestaan in de regel altijd uit hetzelfde materiaal. Elk materiaal biedt verschillende specifieke voordelen. Welk framemateriaal het beste bij u past, ontdekt u in de materiaalvergelijking. De volgende materialen zijn beschikbaar:

Verder naar materialen voor Raamonderdelen

2. De beglazing

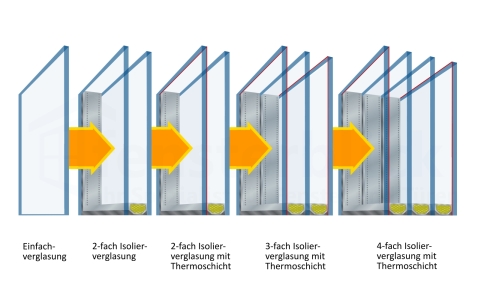

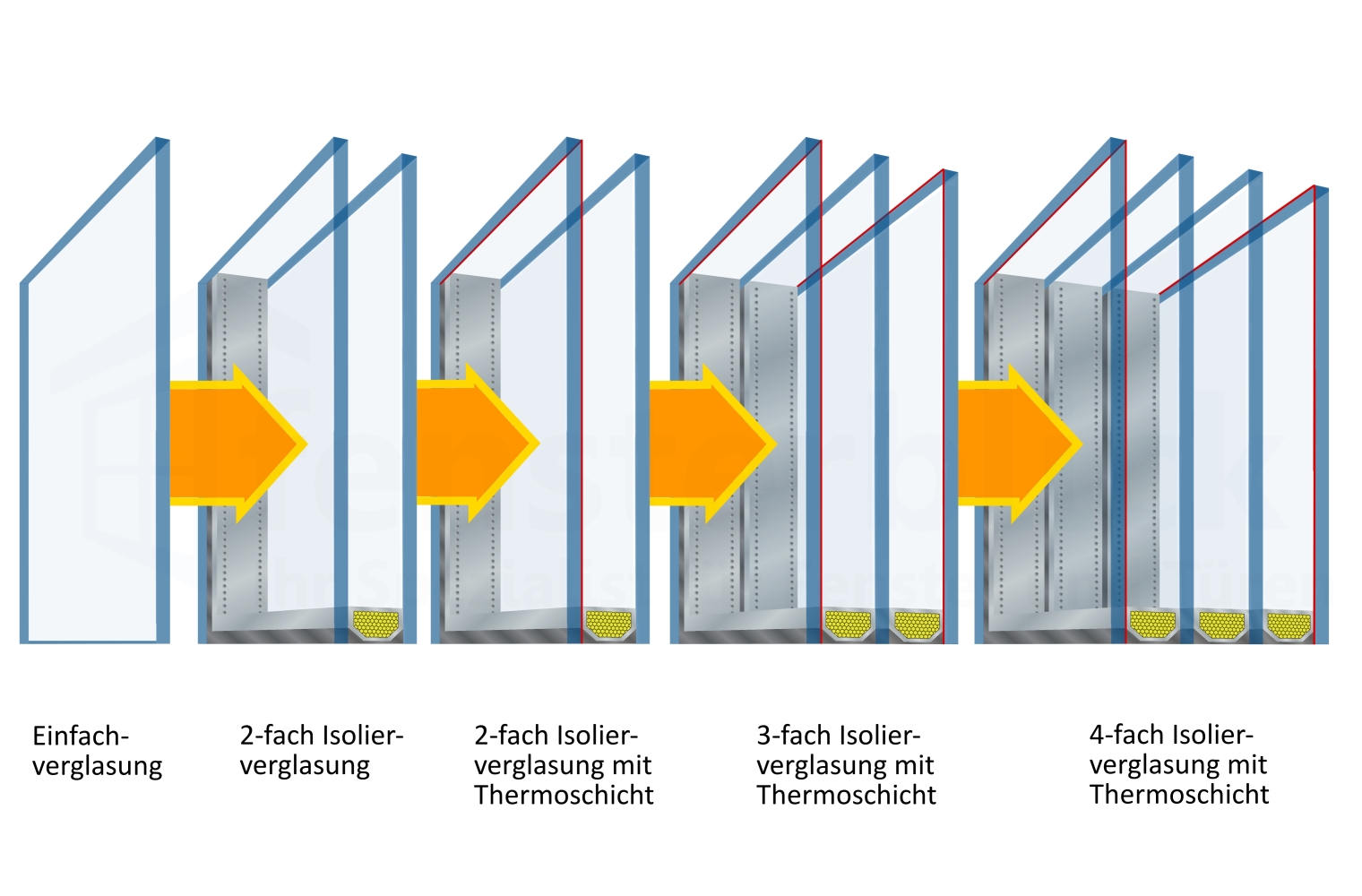

Meervoudige beglazing & isolerende beglazing

Moderne Raamonderdelen bestaan tegenwoordig uit zogenoemde isolatiebeglazing. Deze worden ook vaak meervoudige beglazing genoemd, omdat ze eveneens uit een meerlaagse opbouw bestaan. Afhankelijk van welk isolatie-effect u wilt bereiken, wordt de passende specialistische beglazing gekozen. Tegenwoordig zijn de volgende beglazingen gangbaar:

Verder naar warmte-isolerende beglazing

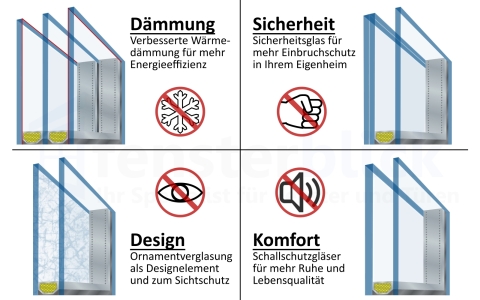

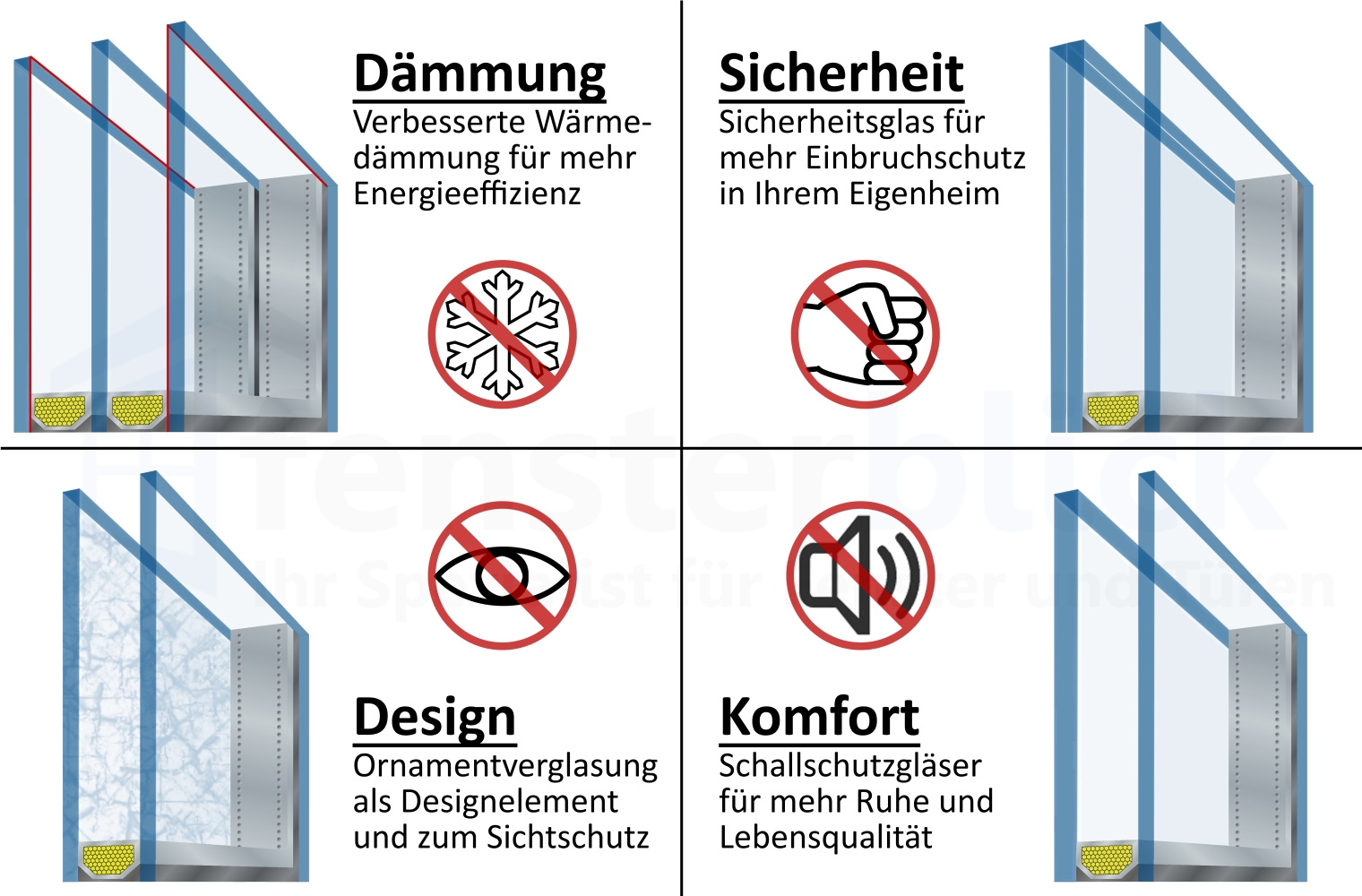

Beglazing van Raamonderdelen afstemmen op functie

U kunt uw raamglas afstemmen op de gewenste functie van uw Raamonderdelen. Ook verschillende combinaties van systemen met meerwaarde zijn mogelijk. U kunt deze op de volgende gebieden afstemmen:

Warmte-isolatie/energie
Privacybescherming
Geluidsisolatie
Inbraakbeveiliging
Zonwering

Verder naar raamglas

3. Het profiel

Kozijnafdichtingen

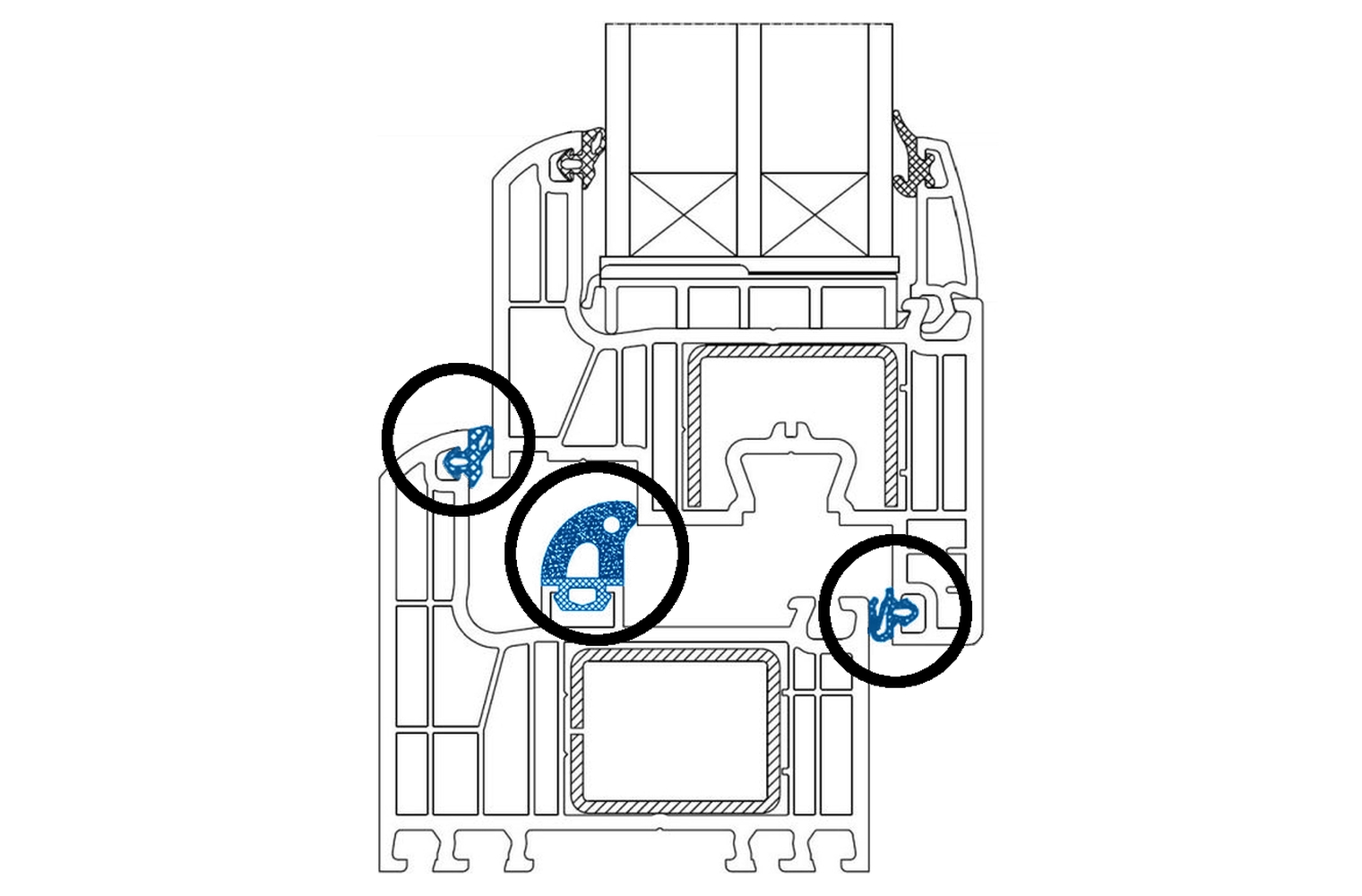

Kozijnen met drie afdichtingsniveaus van Iglo Energy

Bekijkt u het raamkozijn nu in doorsnede, dan ziet u een complexe opbouw. Deze is vooral verantwoordelijk voor de dichtheid van de Raamonderdelen. De raamafdichtingen spelen daarbij een belangrijke rol. Ze voorkomen dat vocht & kou van buiten het interieur van de woning binnendringt. Hoe meer afdichtingsniveaus het profiel heeft, hoe beter het ook isoleert. Goede profielen beschikken daarom over hoogwaardige EPDM- of TPE-afdichtingen met tot wel drie afdichtingsniveaus.

Naar de raamafdichtingen

Kamer-systeem

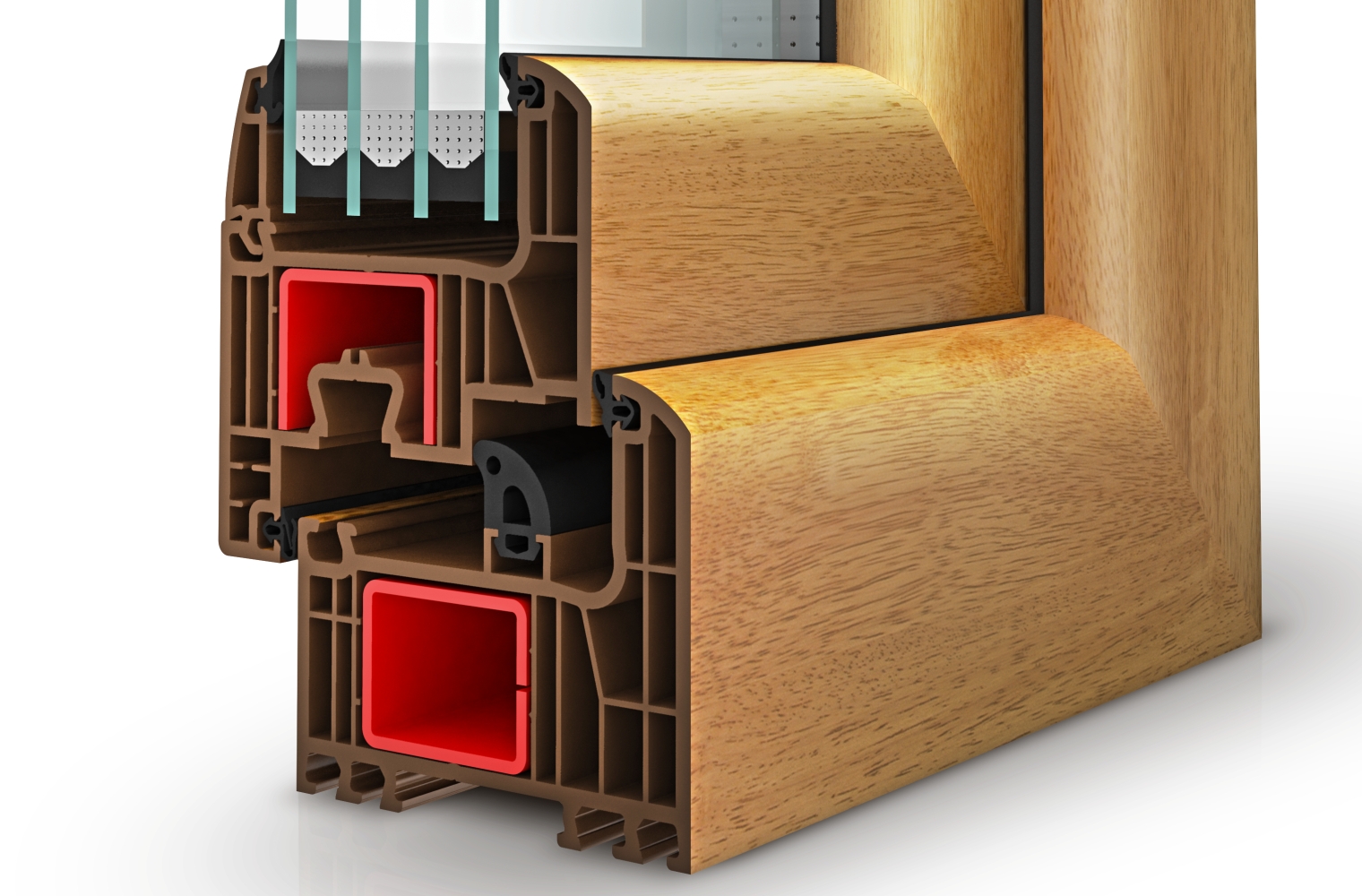

Kozijnen met 7-kamerprofiel van Iglo Energy

In de profieldoorsnede valt al snel op dat een kozijn over veel kleine kamers beschikt. Dit kamersysteem vindt u altijd bij kunststof en aluminium kozijnen. Houten profielen zijn massief opgebouwd, zonder kamers. Het kamersysteem heeft als functie de warmte-isolatie te verbeteren. Zonder kamers zouden de materialen van kozijnen warmte veel sneller geleiden. De kamers voorkomen dus de overdracht van warmte. Zo kan een betere isolatie worden gegarandeerd.

Naar het kamersysteem

4. Raamconstructies

Begrippen & onderdelen van het kozijn

Bovenlicht

Als bovenlicht wordt het bovenste Raamonderdeel van een tweedelig kozijn aangeduid. Wanneer u het kozijn horizontaal opdeelt met een zogenoemde tussenregel, wordt het bovenste element het bovenlicht genoemd.

Onderlicht

Het onderlicht vormt het tegenstuk van het bovenlicht. Wanneer u een kozijn horizontaal opdeelt met een tussenregel, dan is het onderste Raamonderdeel het onderlicht.

Stulp

Met een stulpraam bedoelt men een kozijn zonder middenstijl. Wanneer u een 2-delig kozijn opent, is normaal gesproken in het midden een verticale stijl zichtbaar. Deze geeft de constructie stabiliteit. Bij een stulpraam ontbreekt deze middenstijl.

Tussenstijl

De tussenstijl (middenstijl) is een verticale stijl die het kozijn stabiliteit geeft. Wanneer beide vleugels van een 2-delig kozijn worden geopend, is de tussenstijl zichtbaar. Het kozijn met tussenstijl is daarmee het tegenstuk van de stulpvariant.

Latei

De raamlatei bevindt zich boven het kozijn, dus aan de bovenrand van het raam. Het gaat hierbij om een stalen constructie die boven het kozijn in het metselwerk wordt gemonteerd. De latei voorkomt dat de belasting van het metselwerk op het kozijn inwerkt en voorkomt zo beschadiging van het kozijn. Daarmee dient zij vooral voor de afdracht van belasting.

Dagkant

De dagkant beschrijft de verticale snijvlakken van de muuropening. De diepte van de dagkant bepaalt vaak welke inbouwdiepte van het kozijn voor uw metselwerk mogelijk is.

Borstwering

Met borstwering wordt het element aan de onderzijde van het kozijn bedoeld. Bij gebruikelijke kozijnen bevindt deze zich boven de gordellijn. Bij kozijnen tot op de vloer is de borstwering tegelijk de dorpel op vloerniveau. Bij gangbare raamafmetingen wordt de borstweringshoogte echter meestal hoger aangehouden, zodat het onderliggende metselwerkelement als valbeveiliging dient.
