Raamconstructie - onderdelen van het kozijn eenvoudig uitgelegd
De Raamconstructie lijkt op het eerste gezicht vaak heel eenvoudig, maar zodra u zich wat dieper in het onderwerp verdiept, raakt u al snel verstrikt in een wirwar van vaktermen. De afzonderlijke onderdelen en elementen van het kozijn geven de constructie meestal pas haar specifieke functies.
Wat veel mensen niet weten: een kozijn kan volledig op uw wensen worden afgestemd. Alle functies van het kozijn kunnen zo worden geconfigureerd dat het kozijn meerdere taken tegelijk vervult. Tegenwoordig staan naast energie-efficiëntie, geluidsisolatie, inbraakbeveiliging en comfort nog veel meer aspecten centraal bij kozijnen. Wij leggen u de Raamconstructie van een kozijn uit en de functies van de verschillende elementen.
Inhoudsopgave - Dit zijn de onderwerpen die u te wachten staan
1. De constructie - De complete Raamconstructie
Latei, dagkant & borstwering bij de Raamconstructie
Latei
De raamlatei bevindt zich boven het kozijn. De raamlatei bestaat vaak uit staal en wordt boven het kozijn in het metselwerk gemonteerd. De belangrijkste taak is het afdragen van het gewicht van het metselwerk, zodat er geen schade aan het kozijn ontstaat.
Dagkant
De dagkant beschrijft de verticale snijvlakken in de muuropening. De diepte van de dagkant bepaalt ook welke inbouwdiepte van het kozijn voor uw metselwerk mogelijk is.
Borstwering
De borstwering van het kozijn kan veel vormen aannemen. Gangbare afmetingen van kozijnen worden vaak boven de gordellijn in het metselwerk gemonteerd. Het onderliggende metselwerk wordt dan de borstwering genoemd. Bij kozijnen tot op de vloer vervalt de borstwering.
Stulp- & tussenstijl bij de Raamconstructie
Stolp
Een stolpraam is een raam zonder middenstijl. Wanneer u een 2-vleugelig raam opent, ziet u normaal gesproken in het midden een verticale stijl. Deze geeft de constructie stabiliteit. Bij een stolpraam ontbreekt deze middenstijl.
Stijl
De stijl (middenstijl) is een verticale stijl die het kozijn stabiliteit geeft. Wanneer beide vleugels van een 2-vleugelig kozijn worden geopend, is de stijl zichtbaar. Het kozijn met stijl is daarmee het tegenstuk van de stolpvariant.
Bovenlicht & onderlicht bij de Raamconstructie
Bovenlicht
Als bovenlicht wordt het bovenste kozijnelement bij een tweedelig kozijn aangeduid. Wanneer men de Raamconstructie horizontaal opdeelt met een zogenaamde tussenregel, dan wordt het bovenste element als bovenlicht aangeduid. Bovenlichten worden vaak toegepast wanneer men probeert meer daglicht te creëren.
Bovenlicht
Het onderlicht vormt het tegenstuk van het bovenlicht. Wanneer men de Raamconstructie van het Kozijnen horizontaal met een tussenstijl opdeelt, dan is het onderste element het onderlicht. Dit wordt vaak toegepast wanneer obstakels het openen van de raamvleugel verhinderen, bijvoorbeeld door een kraan voor het keukenraam of door meubilair.
2. Het frame en de vleugel - Raamconstructie van het kozijn en de vleugel
Kaderprofiel & vleugel: het verschil
Kozijnframe
Het kozijnframe is het onbeweeglijke deel van het kozijn. Het is stevig in het metselwerk verankerd en met de vleugel verbonden. Het kozijnframe vormt de basis voor de volledige Raamconstructie. Wanneer het kozijnframe uit het metselwerk wordt verwijderd, worden de dagkant, borstwering en latei zichtbaar.
Vleugel
De raamvleugel is het beweegbare deel van het kozijn. Hij is verbonden met het kozijnframe en wordt geopend om de kamers te ventileren. Wanneer men het kozijn sluit, sluit de vleugel altijd aan op het kozijnframe. Daarom beschrijft het vleugelframe alleen het frame van de raamvleugel binnen de Raamconstructie.
Materialen & uw kozijnkleuren
Het kozijn & vleugelkozijn bestaan in de regel altijd uit hetzelfde materiaal. Elk kozijnmateriaal beschikt over verschillende functionele voordelen.
In de Kozijnen-vergelijking kunt u het gewenste materiaal vinden. Elk materiaal kan bovendien worden uitgevoerd in de gewenste raamkleur. Voor elk materiaal wordt een andere coatingmethode toegepast.
| Materiaal | Kleurmethode |
|---|---|
| Kunststof | Decorfolies met kunststof kozijnkleuren |
| Hout | Beitsen & lakken met houten kozijnkleuren |
| Aluminium & staal | Poedercoating met alu-kleuren voor Kozijnen |
| Hout-Alu | Telkens de hierboven genoemde hout- en de aluminiumkleurmethoden |
Kozijnen-beslag & hun functies

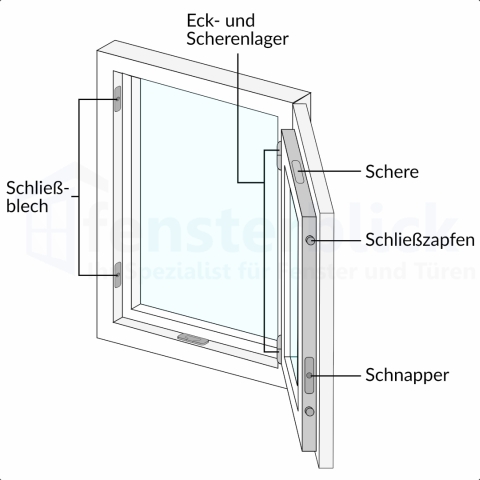

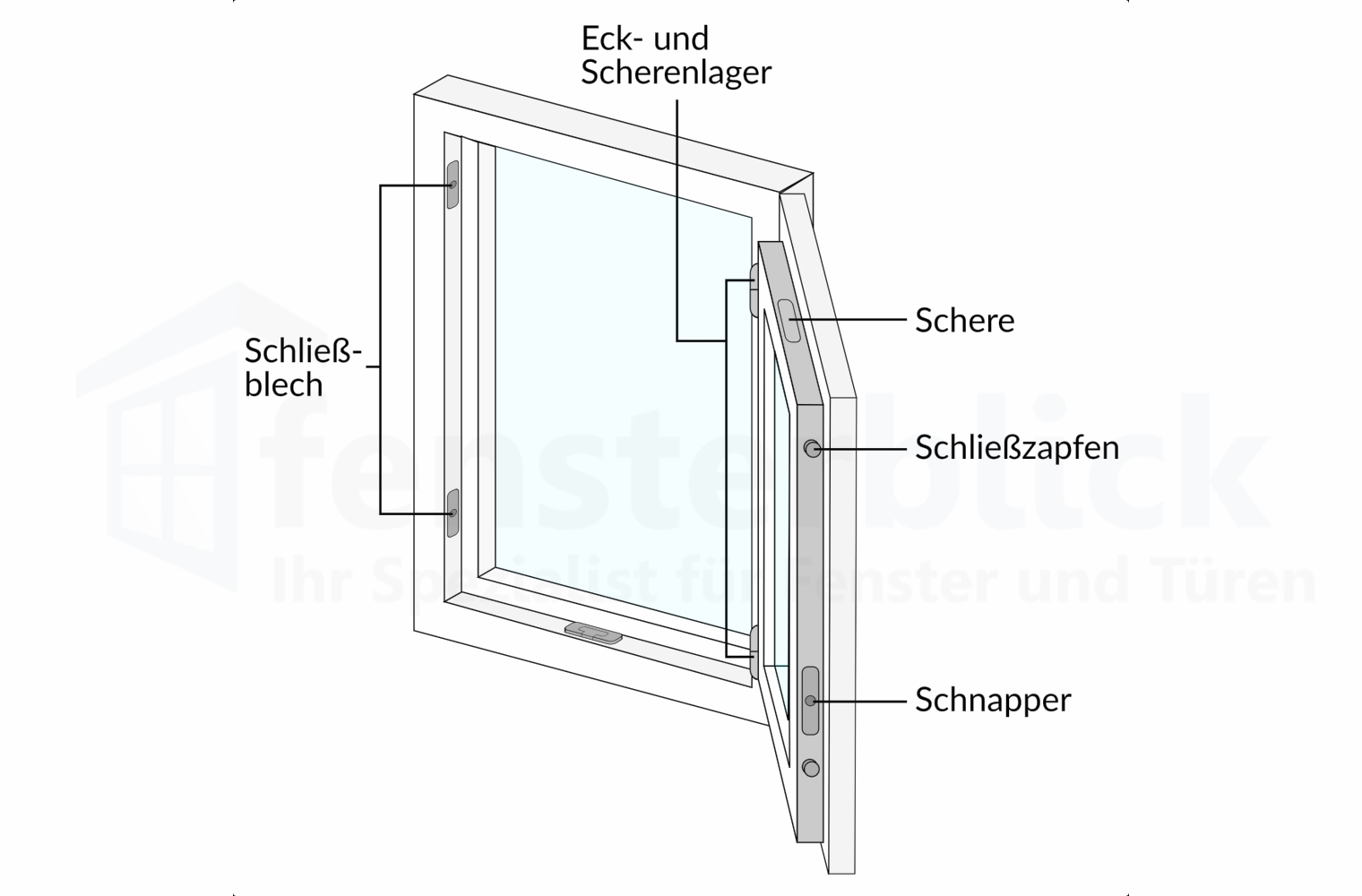

In het kozijn- & vleugelraam bevinden zich ook de raambeslagen. Dit zijn metalen constructies die alleen zichtbaar zijn wanneer het raam wordt geopend. Het beslag geeft het raam verschillende functies en openingstypen, zoals:
Naast de gangbare openingstypen zijn er ook andere functies die raambeslag kan vervullen. Met bepaalde functies kunt u de inbraakbeveiliging verhogen, bijvoorbeeld met RC2-beslag of een boorbeveiliging. Ook het comfort kan met het beslag worden verbeterd, bijvoorbeeld met verdekt liggend beslag.
3. Het profiel - Raamconstructie in doorsnede
Wanneer men spreekt over het profiel van een kozijn, bedoelt men doorgaans de doorsnede van het kozijnprofiel. Vaak wordt daarbij ook de beglazing in doorsnede weergegeven, maar de focus ligt hierbij op de interne Raamconstructie van het kozijnframe. Een goed overzicht van de profieldoorsneden vindt u in onze detailtekeningen, die per materiaal in opbouw verschillen:

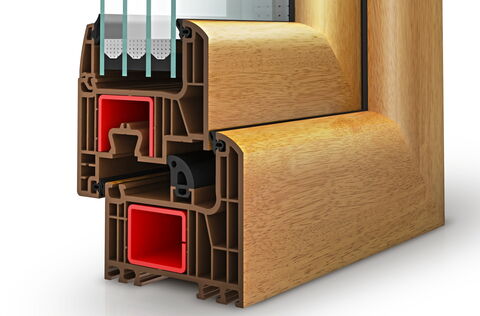

Kammersysteem
Het zogenoemde kamersysteem vindt u alleen bij kunststof en aluminium Kozijnen. Houten raamprofielen worden gelaagd verlijmd. Het kamersysteem heeft als taak een betere isolatie tegen kou te garanderen. De afzonderlijke kamers fungeren daarbij als isolatiekamers. Zijn de afstanden tussen de afzonderlijke kamers echter te groot, dan kan de lucht opnieuw circuleren en vindt er een snellere warmte-uitwisseling plaats.
Stalen frameversterking
Staalversterkingen vindt u bij kunststofprofielen. Afhankelijk van de raamconfiguratie worden verschillende vormen en diktes van de staalversterking toegepast. Daarbij wordt onderscheid gemaakt tussen twee soorten frameversterkingen binnen de Raamconstructie. Een staalversterking in U-vorm geeft het raam meer stabiliteit, terwijl een volledige versterking daarnaast ook de inbraakbeveiliging verbetert.

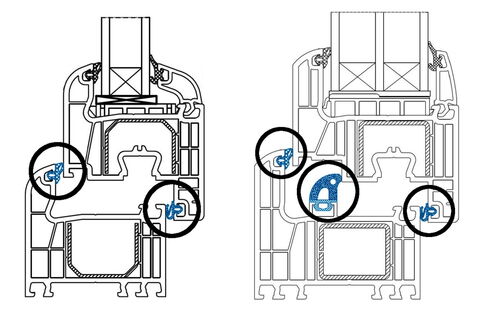

Afdichtingen
Op het kozijn zijn ook rubberen afdichtingen te vinden. De raamafdichtingen voorkomen dat kou en vocht binnendringen. Veel afdichtingen zijn gemaakt van hoogwaardig EPDM, een rubbermateriaal dat bekendstaat om zijn elasticiteit en duurzaamheid. Hoe meer afdichtingsniveaus er in de Raamconstructie aanwezig zijn, hoe beter de isolatie van het kozijn. Zeer goede Kozijnen hebben tot wel drie afdichtingsniveaus.
Glaslatten & Siliconenvullingen
Net als het kozijn kan ook de beglazing veel functies vervullen en in uiteenlopende uitvoeringen beschikbaar zijn. De raambeglazing bevindt zich altijd in de vleugel, tenzij u een vaste beglazing zonder vleugel wilt realiseren. Met behulp van glaslatten wordt het glas in het vleugelkader geplaatst. Bij houten kozijnen worden doorgaans glaslatten met siliconen afdichtingen gebruikt. Dit is een belangrijk onderdeel van de Raamconstructie.
4. Het glas - Raamconstructie van de beglazing
Isolerende beglazing
Tot in de jaren 60 was de glasproductie niet zo ver ontwikkeld als vandaag. Destijds bestond de Raamconstructie nog uit enkel glas. Dit bood echter nauwelijks warmte-isolatie en zorgde voor extra problemen. Moderne Kozijnen zijn tegenwoordig voorzien van zogenoemde isolatiebeglazing met meerdere glasplaten, die als glaspakket met elkaar zijn verbonden. De volgende beglazingen worden vandaag gebruikt:
Functionele beglazing
De beglazing van Kozijnen moet tegenwoordig meestal meer functies vervullen dan alleen daglicht & frisse lucht mogelijk maken. Daarom kan raamglas vandaag verschillende functies bieden, zoals privacybescherming, geluidsisolatie, zonwering en nog veel meer. De volgende soorten raamglas staan voor u ter keuze:

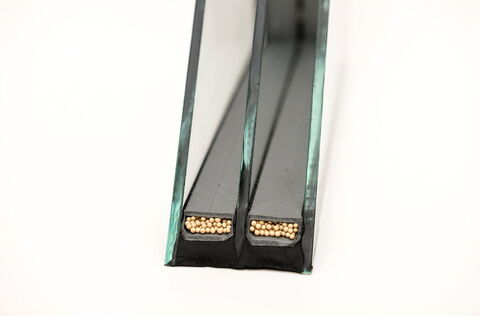

Afstandhouder / Randverbinding
Ook de zogenoemde randverbinding of afstandhouder is een belangrijk element van de raamverglazing. Deze isoleert de ruimte tussen de glasplaten tegen de buitenlucht. De afstandhouder kan van aluminium of van kunststof worden geïntegreerd. De kunststof variant wordt ook vaak aangeduid als "warme rand". De warme rand bestaat uit een kunststof behuizing met een vulling van droogmiddel. De warme rand blijkt de betere keuze te zijn op het gebied van thermische isolatie. Terwijl de ruimte tussen de glasplaten vroeger nog werd gelast of gesoldeerd, wordt de SZR tegenwoordig met een afstandhouder zorgvuldig verlijmd.
5. De accessoires - Raamconstructie met uitbreidingen
Roeden
Roeden
Rolluik
Rolluiken
Raffstore
Raffstore
Kozijnventilatie
Kozijnventilatie
Hor
Insectenwering
Extra profielen
Aanvullende profielen
Montagemateriaal
Montage- en onderhoudsproducten
Detailtekeningen
Detailtekeningen
6. De voordelen - Kozijnen naar eigen wensen configureren
Elke Raamconstructie kan zowel voor- als nadelen met zich meebrengen. Door de vele mogelijkheden raakt u vaak het overzicht kwijt. Daarom loont het om het kozijn te configureren op basis van de gewenste meerwaarde. Of het nu gaat om inbraakbeveiliging, comfort of energie-efficiëntie. Zelfs de combinatie van verschillende voordelen is mogelijk.
