raamopeningen

Kozijnen met kiepvleugel

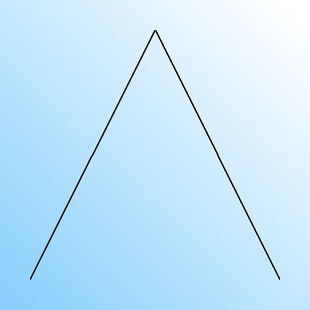

Kiepramen kunnen aan het bovenste kozijn slechts op een kier worden geopend. Daarbij beweegt de vleugel om de onderste horizontale as. Bijpassende scharnieren houden de vleugel in positie. Ze worden vooral toegepast in bijruimtes die permanente ventilatie nodig hebben of bij bovenlichten, om meer licht en frisse lucht in de ruimte te laten.

Naar het kiepraam

Kozijnen met draaivleugel

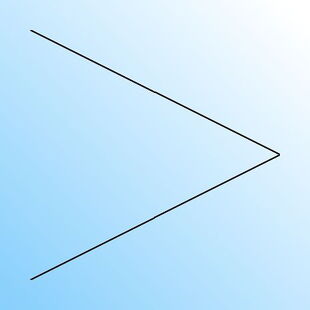

Bij een draaivleugelraam kan de vleugel door bediening van de greep in de 90°-stand volledig om de verticale as worden geopend. De openingsrichting (DIN links of DIN rechts) is afhankelijk van de bouwsituatie vrij te kiezen. Draaivleugelramen vindt u vaak in badkamers, waar grondig ventileren noodzakelijk is.

Naar het draairaam

Draaikiepraam

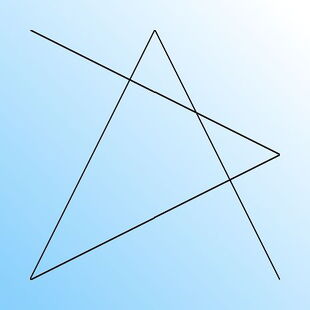

Het klassieke Draaikiepraam-beslag wordt het vaakst toegepast in moderne kozijnen. Het biedt maximale flexibiliteit en kan zowel op kiepstand als volledig worden geopend. Net als bij een draairaam is ook hier de openingsrichting (DIN links of DIN rechts) vrij te kiezen. De punt van de driehoek wijst altijd naar de raamgreep.

Naar het draai-kiepraam

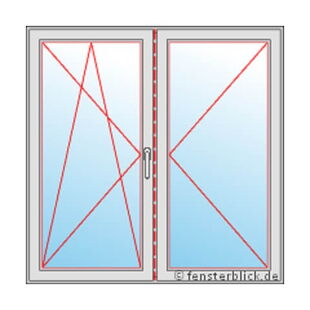

Kozijnen met stolpvleugel

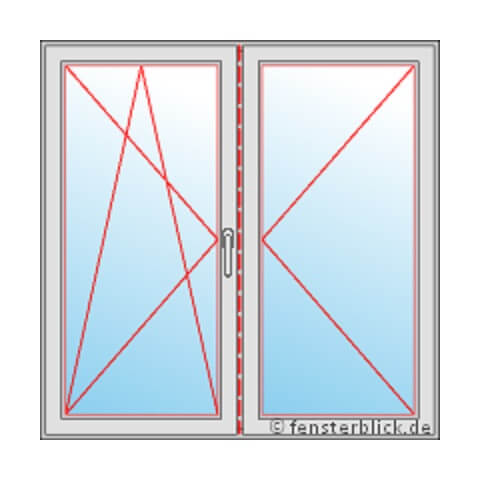

Een stolpvleugel wordt toegepast bij dubbele stolpramen. Deze heeft geen eigen handgreep, maar kan alleen worden bediend via een verborgen hendel aan het kozijn wanneer de normale draaivleugel geopend is. Een stolpvleugel kan alleen worden geopend en niet worden gekiept. Dit type raam is bijzonder populair wanneer bij brede raamopeningen geen zichtbelemmering door een centrale stijl mag ontstaan. Op technische tekeningen wordt de stolp aangegeven met een gestippelde lijn in het midden van de twee vleugels.

Verder naar het stolpraam

Schuifraam

Schuiframen bestaan in de regel uit een vaste beglazing en een beweegbare vleugel. Deze kan horizontaal opzij, parallel aan het vaste element, worden verschoven of ook in het verticale vlak. Verticale schuiframen komen in Duitsland slechts zeer zelden voor, terwijl de zijdelingse schuifvarianten vooral vaak worden toegepast bij brede panoramaramen en moderne raamopeningen.

Verder naar het schuifraam

Schuif-kiepraam

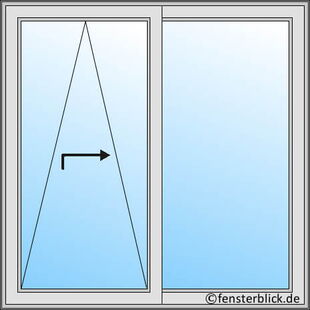

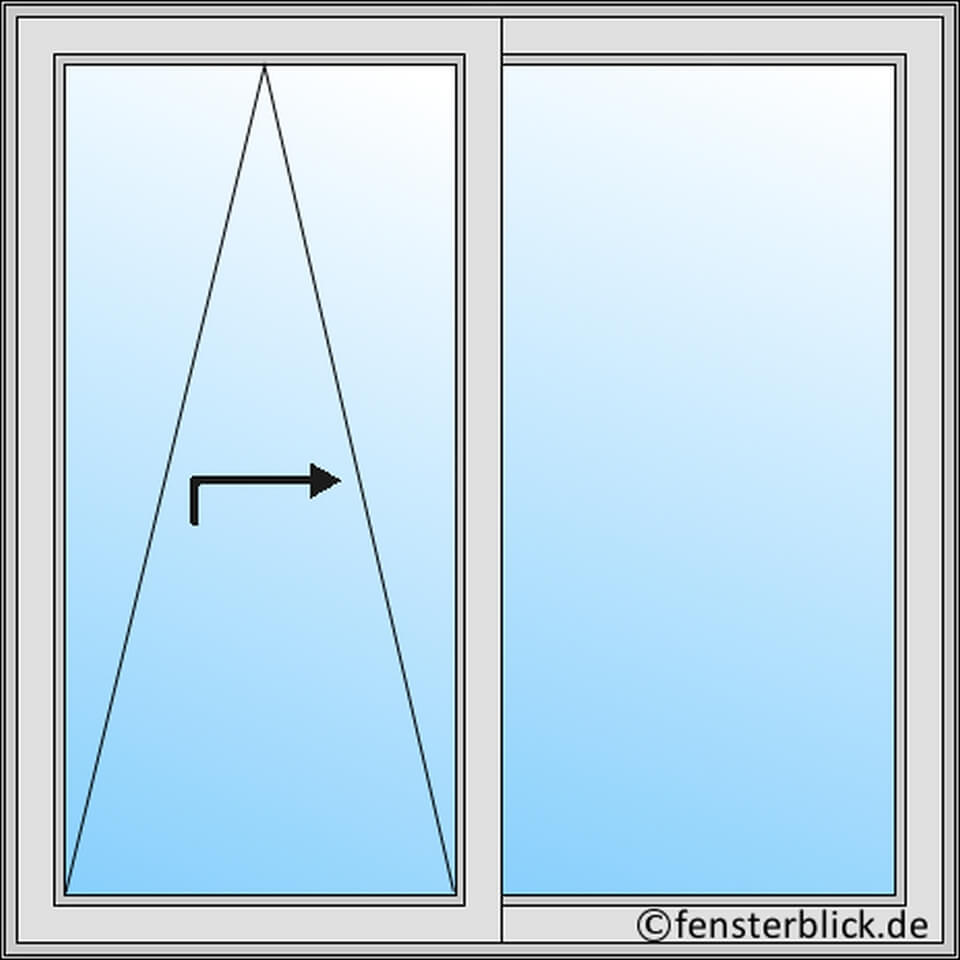

De kiep-schuifvariant biedt u nog een extra functie. De vleugel wordt eerst licht gekiept, daardoor op de looprail gebracht en kan vervolgens eenvoudig zijwaarts worden bewogen – ideaal voor adembenemende panorama-uitzichten! De slanke constructie maakt een volledig vrije inrichting van de ruimte mogelijk en biedt meer plaats in het dagelijks leven. In technische tekeningen worden kiep-schuifopeningen gemarkeerd met een afbuigende pijl voor de hef- en schuifrichting, en met een driehoek met de punt naar boven voor de kiepfunctie.

Verder naar de Kiepschuifpuien

Hefschuifraam

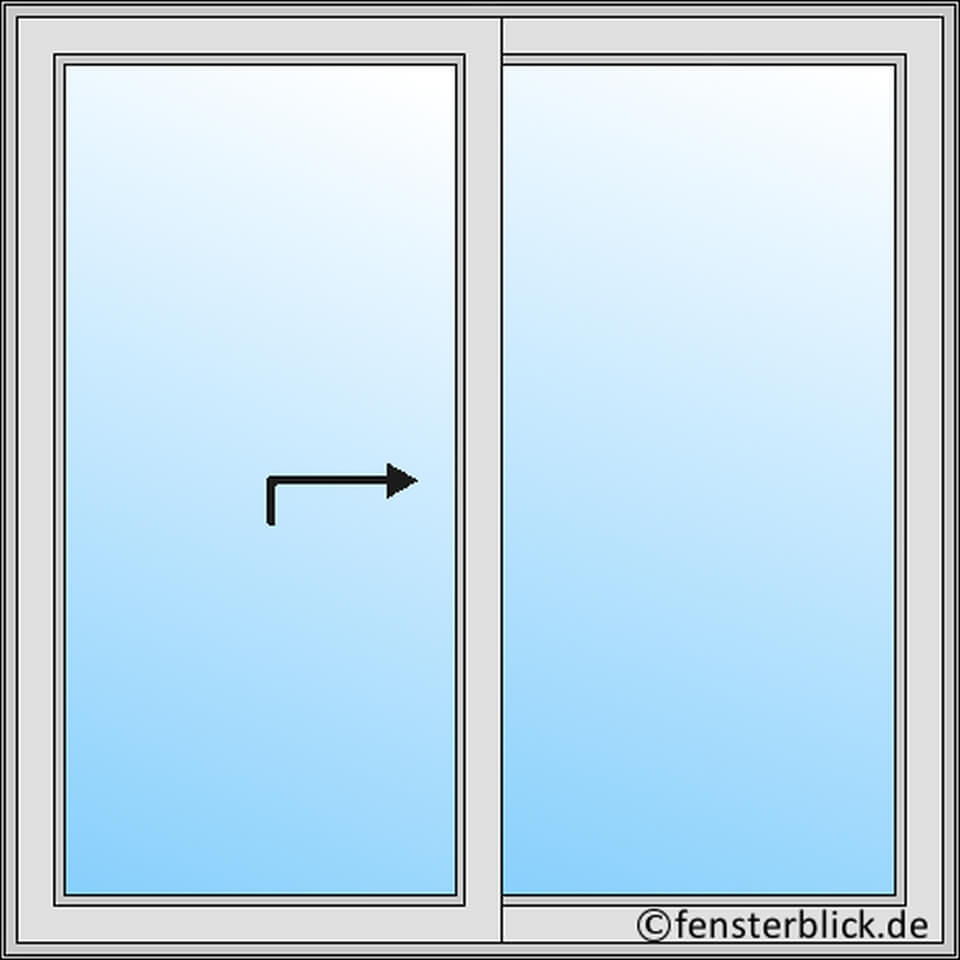

Hefschuifelementen worden met de bediening van de greep eenvoudig opgetild en glijden daarna soepel op de geleiderails opzij. Ze komen vaak voor bij balkon- en terrasramen en zijn uitstekend geschikt voor zeer brede muuropeningen. Afhankelijk van uw wensen kunnen beide delen beweegbaar zijn of kiest u voor een vaste beglazing plus een schuivende vleugel. In technische tekeningen worden hefschuif-openingen gemarkeerd met een knikkende pijl die de hef- en schuifrichting aangeeft.

Verder naar de Hefschuifpuien

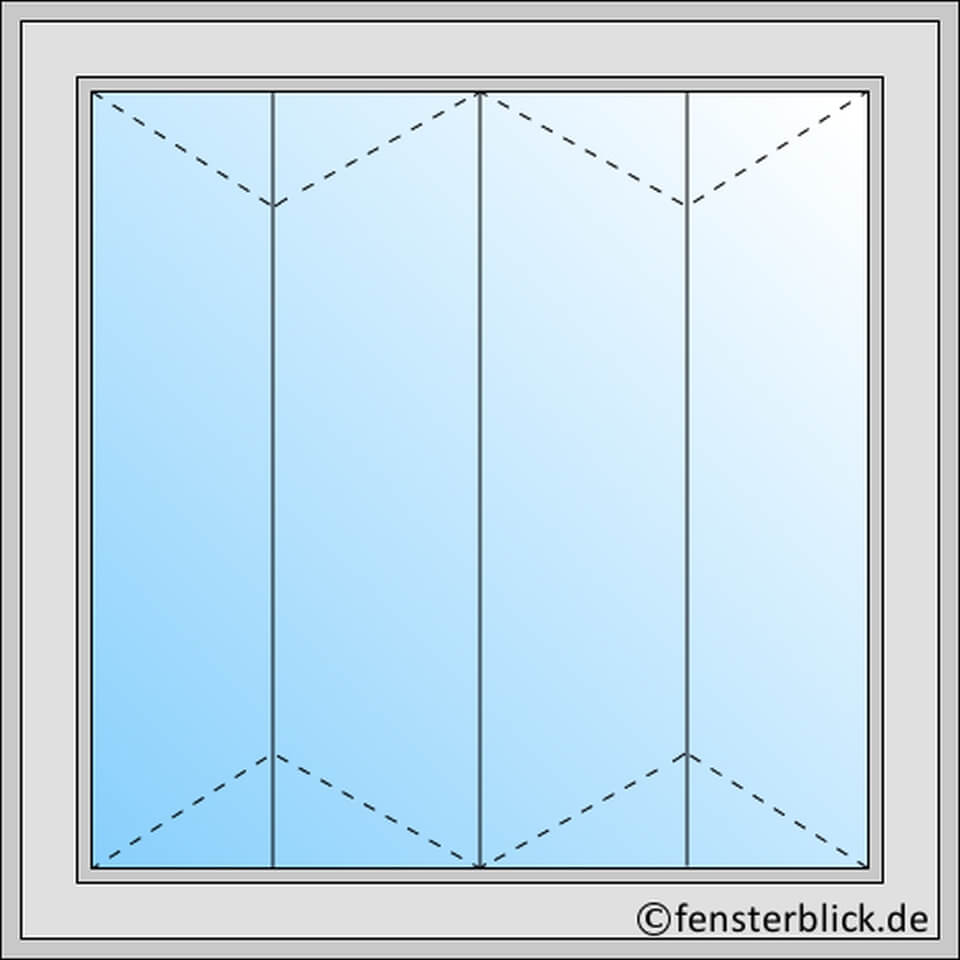

Vouwraam

Vouwschuiframen nemen een bijzondere positie in. Ze bestaan uit meerdere afzonderlijke raamelementen die dankzij stabiele geleiderails en uitstekende beslagdelen stuk voor stuk opzij kunnen worden geschoven. Zo geniet u van een onbelemmerd panoramisch uitzicht en kunt u de volledige breedte van de muuropening vrij benutten. In technische tekeningen worden vouwramen met zigzaglijnen gemarkeerd.

Verder naar de Vouwschuifdeuren

Klapraam

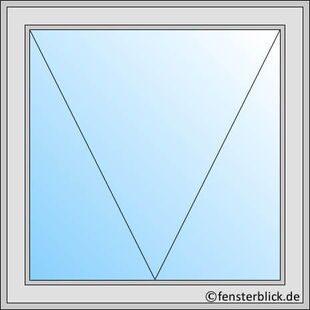

Klapramen kunt u zien als het tegenovergestelde van een kiepraam. De vleugel wordt aan het onderste kozijn bediend en beweegt om de bovenste horizontale as. In plaats van de vleugel naar binnen te kiepen, wordt deze naar buiten gedrukt en “klapt” het raam zo open. De openingshoek is daarbij meestal beperkt. Stevige bevestigingen houden de vleugel in positie. In technische tekeningen wordt de klapvleugel gemarkeerd met een naar beneden wijzende driehoek.

Verder naar het klapraam

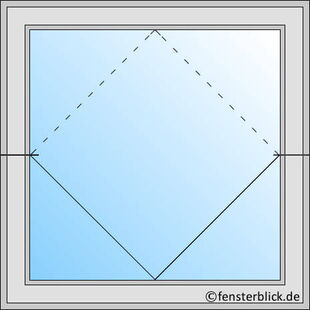

Tuimeldakraam

Tuimelramen worden doorgaans toegepast bij schuine daken. Ze kunnen tot 170° om de horizontale as draaien, die zich in het midden van de vleugel bevindt. Zo zorgt u niet alleen voor voldoende frisse lucht, maar wordt ook het reinigen aanzienlijk eenvoudiger dan bij traditionele klapramen. In technische tekeningen wordt de tuimelvleugel gemarkeerd als een vierkant met aan zowel de linker- als rechterzijde een as. De doorlopende lijn van de driehoek wijst naar de raamgreep.

Verder naar het tuimeldakraam

Draaivenster

Wendraaikozijnen worden tegenwoordig nauwelijks nog toegepast, omdat ze niet compatibel zijn met rolluiken of Raffstore. De vleugel kan ongeveer 170° om de verticale as bewegen, die zich meestal in het midden van het kozijn bevindt. Dat betekent dat het raam zowel naar binnen als naar buiten wordt geopend. Het bijzondere hierbij is dat de ene helft van de vleugel bij het sluiten tegen de buitenste sponning aansluit en de andere helft tegen de binnenste sponning. In technische tekeningen wordt de wendervleugel gemarkeerd als een vierkant met telkens een as aan het bovenste en onderste kozijnframe. De doorlopende lijn loopt spits toe naar de raamgreep.

Verder naar het wendraaikozijn

Uitzet-tuimelraam

Klapscharnierende ramen zijn, zoals de naam al aangeeft, een combinatie van het klapraam en het scharnierraam. Ze worden toegepast in schuine daken om daar maximale bedieningsvrijheid te creëren. Dat betekent dat u de vleugel van onderen langs de bovenste horizontale as naar buiten kunt openen, of dat u het raam aan de bovenrand met een klapgreep bedient om de volledige vleugel open te zwaaien. Voor klapscharnierende ramen is momenteel nog geen technische tekening beschikbaar.

Naar buiten openende kozijnen

Naar buiten openende kozijnen worden vooral toegepast in kustgebieden. De reden hiervoor zijn de sterke winden, die de vleugel anders op de lange termijn uit het frame zouden drukken en zo slijtage en tocht zouden veroorzaken. De werking verschilt niet van normale draaikozijnen, behalve dat de vleugel naar buiten wordt geopend. Voor naar buiten openende kozijnen is geen technische tekening beschikbaar. Op dit moment kunnen naar buiten openende kozijnen niet in de configurator worden samengesteld, maar alleen als speciale aanvraag worden ingediend.

Naar buiten openende kozijnen

Kiep-vóór-draai oftewel TBT-raam

TBT-kozijnen (Eng. Tilt before Turn = kiepen vóór draaien) zijn een variant op de klassieke Draaikiepraam-kozijnen. Het enige verschil is dat de 90°-stand van de olijf (raamgreep) de kiepfunctie activeert en pas de 180°-positie het openen van de vleugel mogelijk maakt. Dit type beslag wordt graag toegepast in kinderkamers om onbedoeld openen en daarmee mogelijke ongevallen te voorkomen. Voor dit model is geen technische tekening beschikbaar, omdat het geen betrekking heeft op de raamopeningen.

Verder naar het TBT-beslag
