Detailtekeningen voorzetrolluik PST hoekig 45°
Inhoudsopgave:
- 1.) Detailtekeningen voorzetrolluik PST explosietekening
- 2.) Detailtekeningen voorzetrolluik PST kastvormen doorsneden
- 3.) Detailtekeningen voorzetrolluik PST kast met insectenwering
- 4.) Detailtekeningen voorzetrolluik PST afzonderlijke onderdelen
- 5.) Detailtekeningen voorzetrolluik PST geleiderails
Voorzetrolluik PST hoekig 45 graden explosietekening
Explosietekening voorzetrolluik PST
- Inspectieklep
- Kast boven
- Kast onder
- Bandschijf voor kast
- Enkele geleiderail
- Aluminium eindkap voor geleiderail
- Kogellager
- Inlooptrechter van het profiel
- Walskap voor achthoekige stalen as
- Adapterring
- Achthoekige stalen as
Voorzetrolluik PST kastvormen doorsneden
Voorzetrolluik PST 138mm
Voorzetrolluik PST 151mm
Voorzetrolluik PST 166mm
Voorzetrolluik PST 181mm
Voorzetrolluik PST 206mm
Voorzetrolluik PST kastvormen met hor

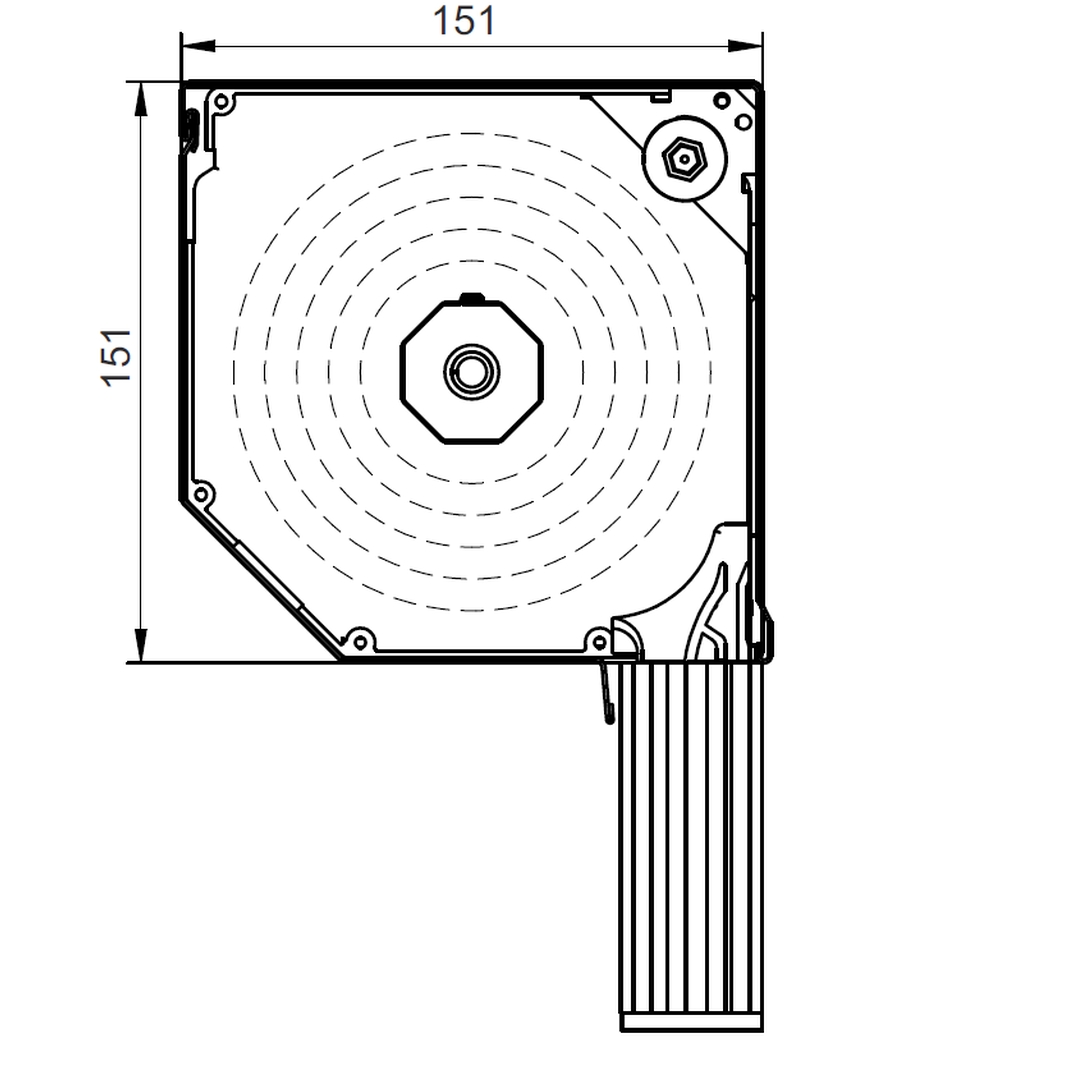

Voorzetrolluik PST met hor 151mm

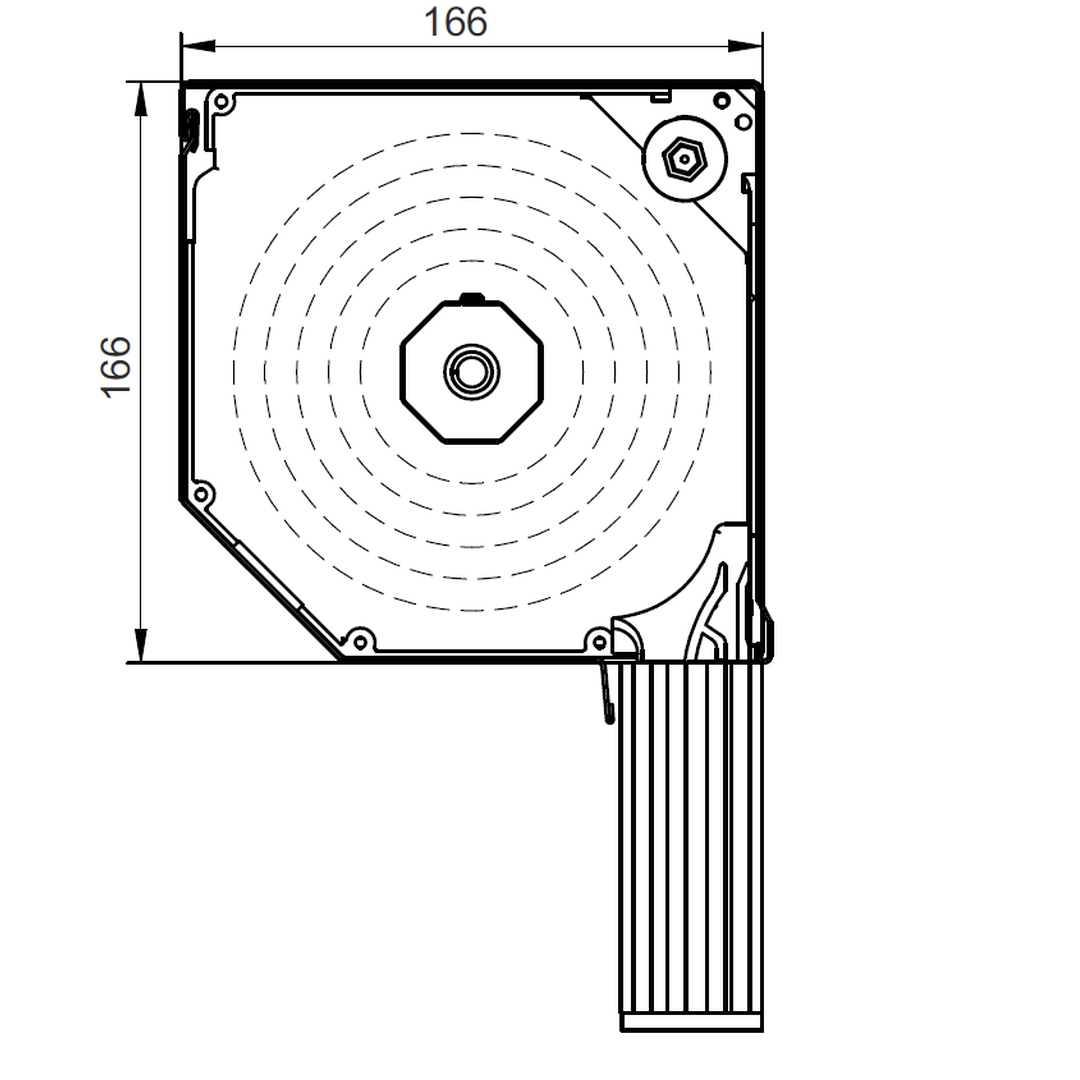

Voorzetrolluik PST met hor 166mm
Voorzetrolluik PST met hor 181mm

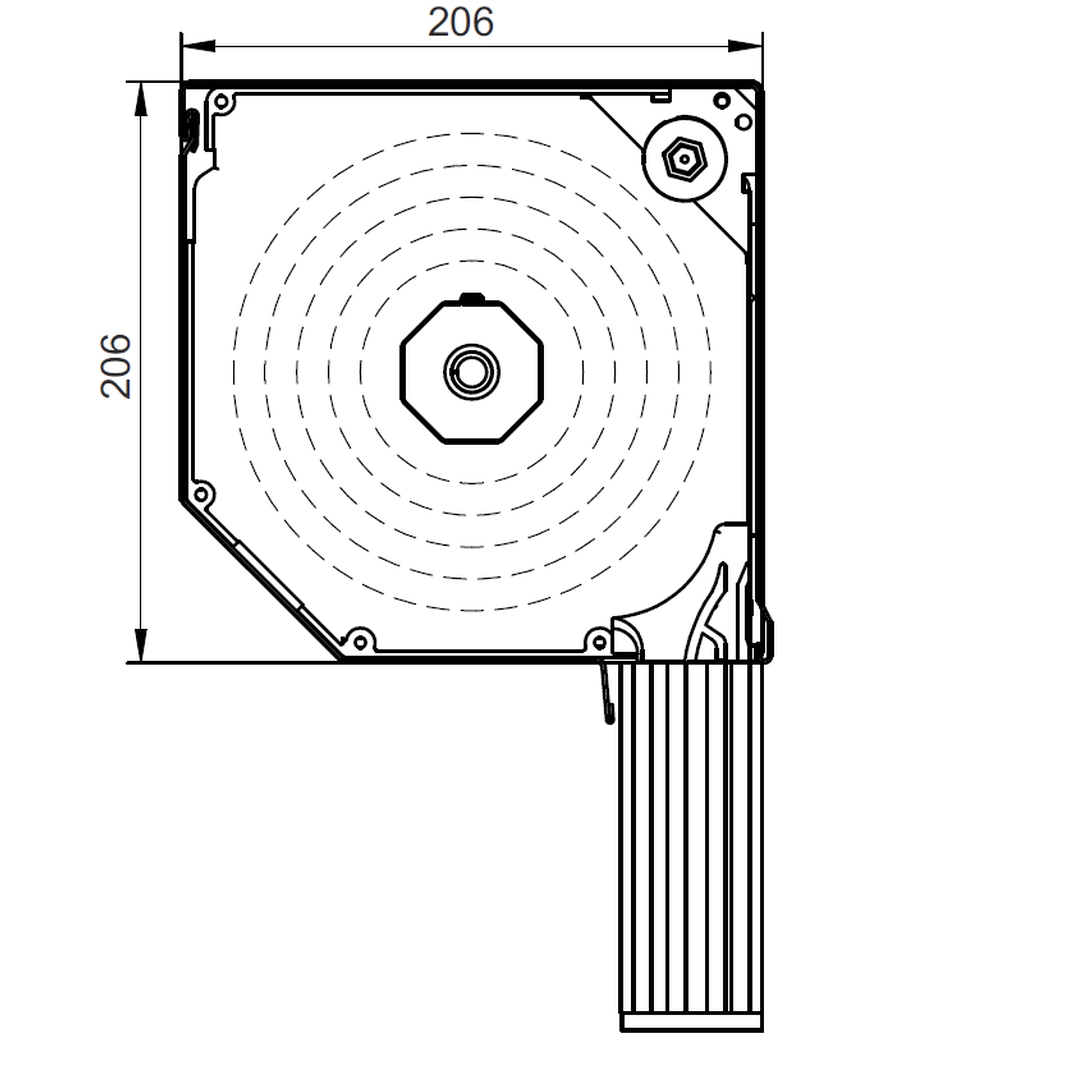

Voorzetrolluik PST met hor 206mm
Onderdelen van het voorzetrolluik PST
Geleiderails voor voorzetrolluik PST
Voorzetrolluik geleiderail PP 53mm
Voorzetrolluik geleiderail PP 66 mm
Voorzetrolluik geleiderail PK 53mm met hoek
Voorzetrolluik geleiderail PPDM 53mm Hor
Voorzetrolluik geleiderail PPD 79 mm dubbel
Voorzetrolluik geleiderail PPDM 80mm hor dubbel
Geleiderail-eindkappen voor voorzetrolluik PST
Voorzetrolluik geleiderail eindkappen PP 53mm P 53mm
Voorzetrolluik geleiderail eindkappen PP 66mm P 66mm
Voorzetrolluik geleiderail eindkappen PPD 79mm P 79mm
Voorzetrolluik geleiderail eindkappen PPDM 53mm P 53mm
Geleiderails afdekkingen voor voorzetrolluik
Voorzetrolluik geleiderail afdekking N-PPDO 53mm rond detail
Detailtekeningen voorzetrolluik PST geleiderail afdekking rond dubbel detail
Detail van de afstandslijst van de geleiderail van het voorzetrolluik
Voorzetrolluik geleiderail afdekking N-PPDO 53mm rond
Voorzetrolluik geleiderail afdekking rond dubbel
Voorzetrolluik geleiderail afstandslijst
Montage van klikplaten voor de geleiderail van het voorzetrolluik
Montage van dubbele klikplaten op de geleiderail van het voorzetrolluik
Geleiderails montageboringen voor voorzetrolluik
Voorzetrolluik geleiderail montageboring type A
Voorzetrolluik geleiderail montageboring type B
Voorzetrolluik geleiderail montageboring type C
Rolluikpantser lamellen (profielen)
Rolluikprofiel PA 39mm (Alu)
Rolluikprofiel PA 45mm (Alu)
Rolluikprofiel PA 52mm (Alu)
Voorzetrolluik eindlijsten (afsluitlijsten)
Rolluikpantser eindlijst LD 35mm Mini
Rolluikpantser eindlijst LD 37mm
Voorzetrolluik aandrijvingsboringen
Voorzetrolluik aandrijvingsboringen banduitgang
Voorzetrolluik aandrijving uitgang type A
Voorzetrolluik aandrijving uitgang type A schema
Voorzetrolluik aandrijving uitgang type B
Voorzetrolluik aandrijving uitgang type B schema
Voorzetrolluik aandrijving uitgang type C
Schema van de uitgang van de aandrijving van het voorzetrolluik type C

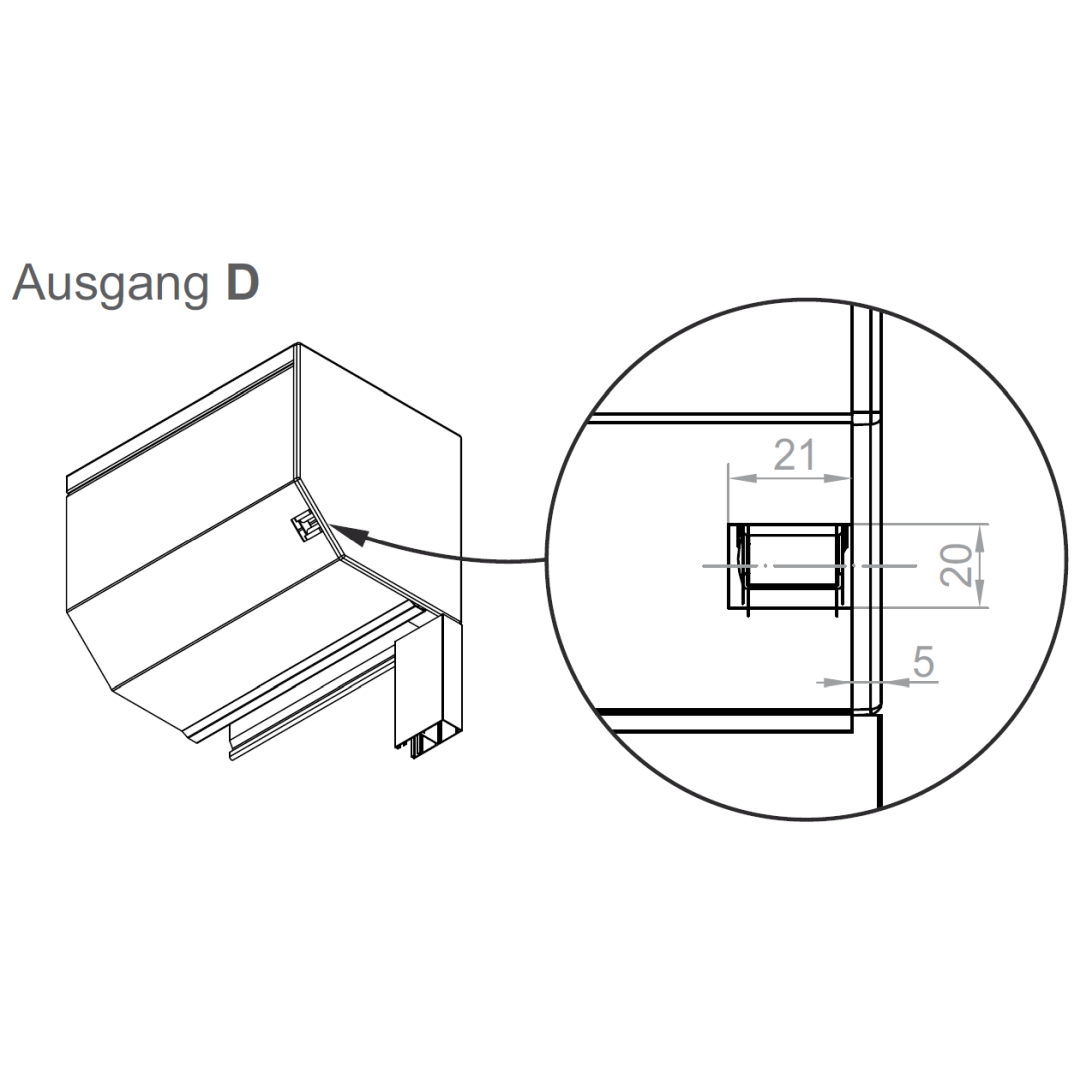

Voorzetrolluik aandrijving uitgang type D

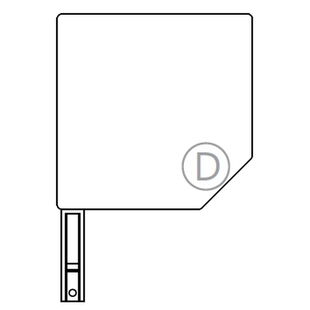

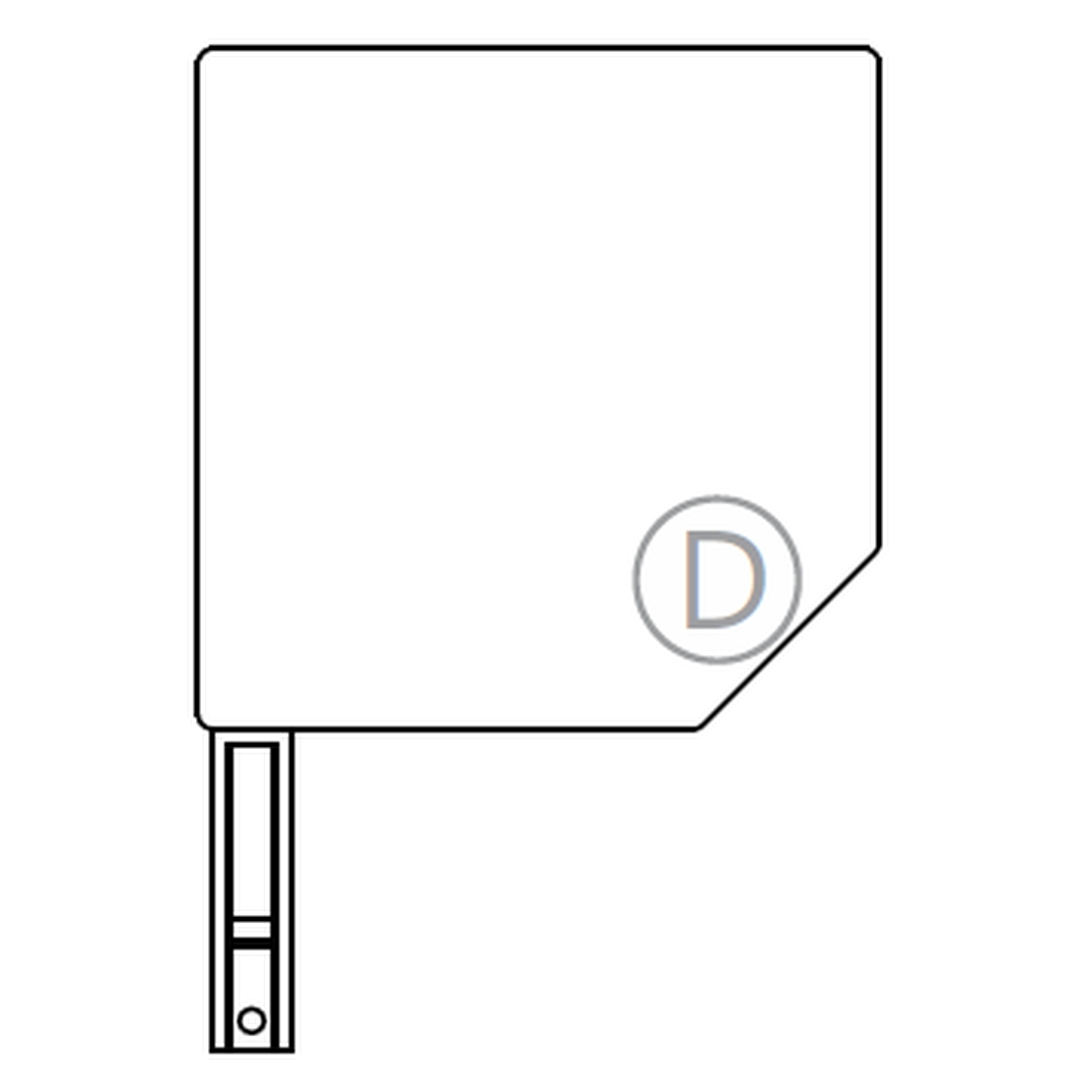

Voorzetrolluik aandrijving uitgang type D schema
Voorzetrolluik aandrijvingsboringen kabeluitgang

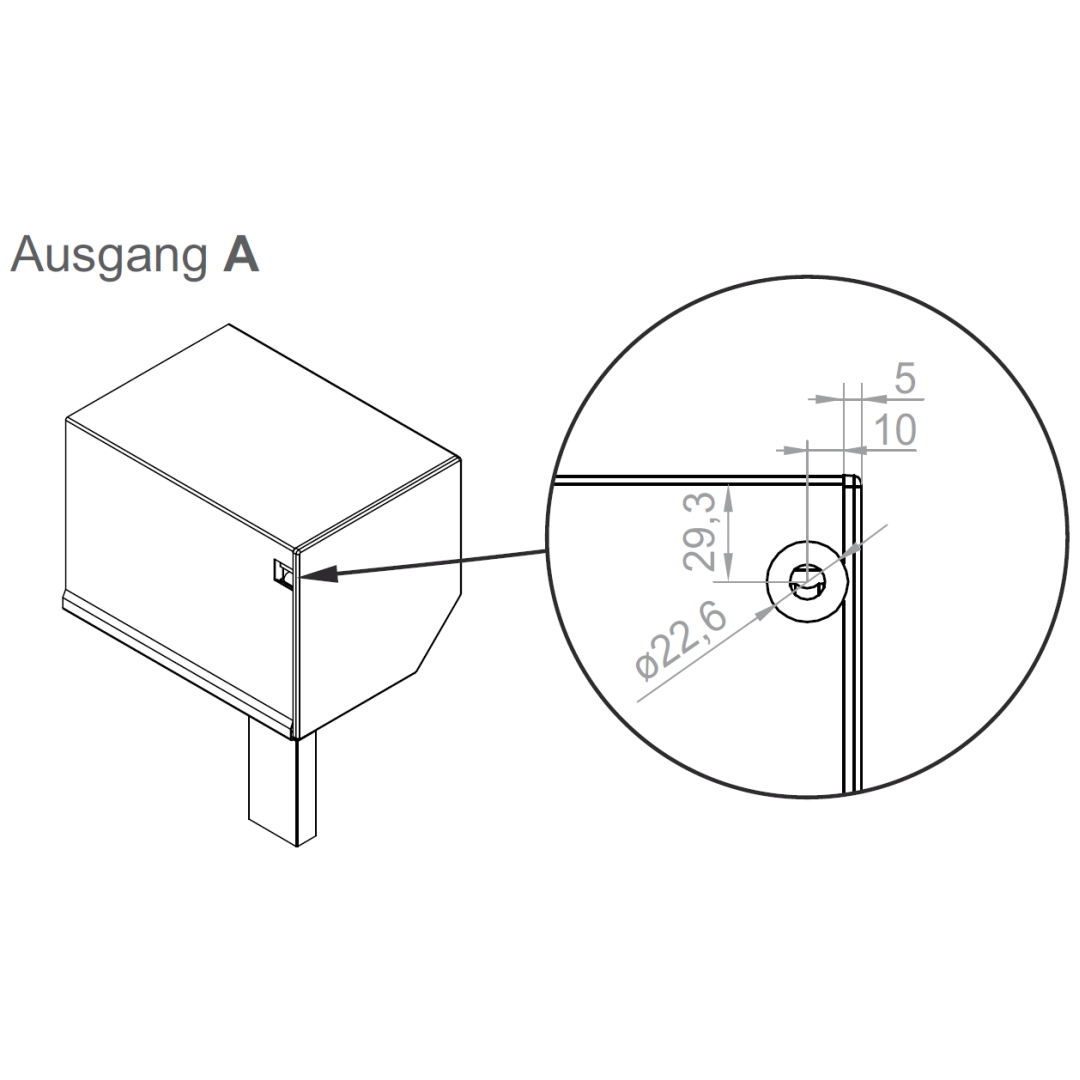

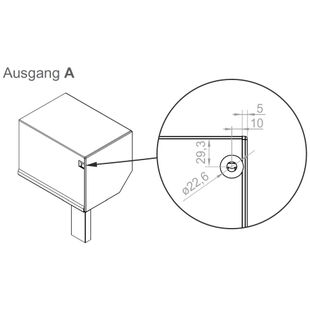

Voorzetrolluik aandrijving uitgang type A

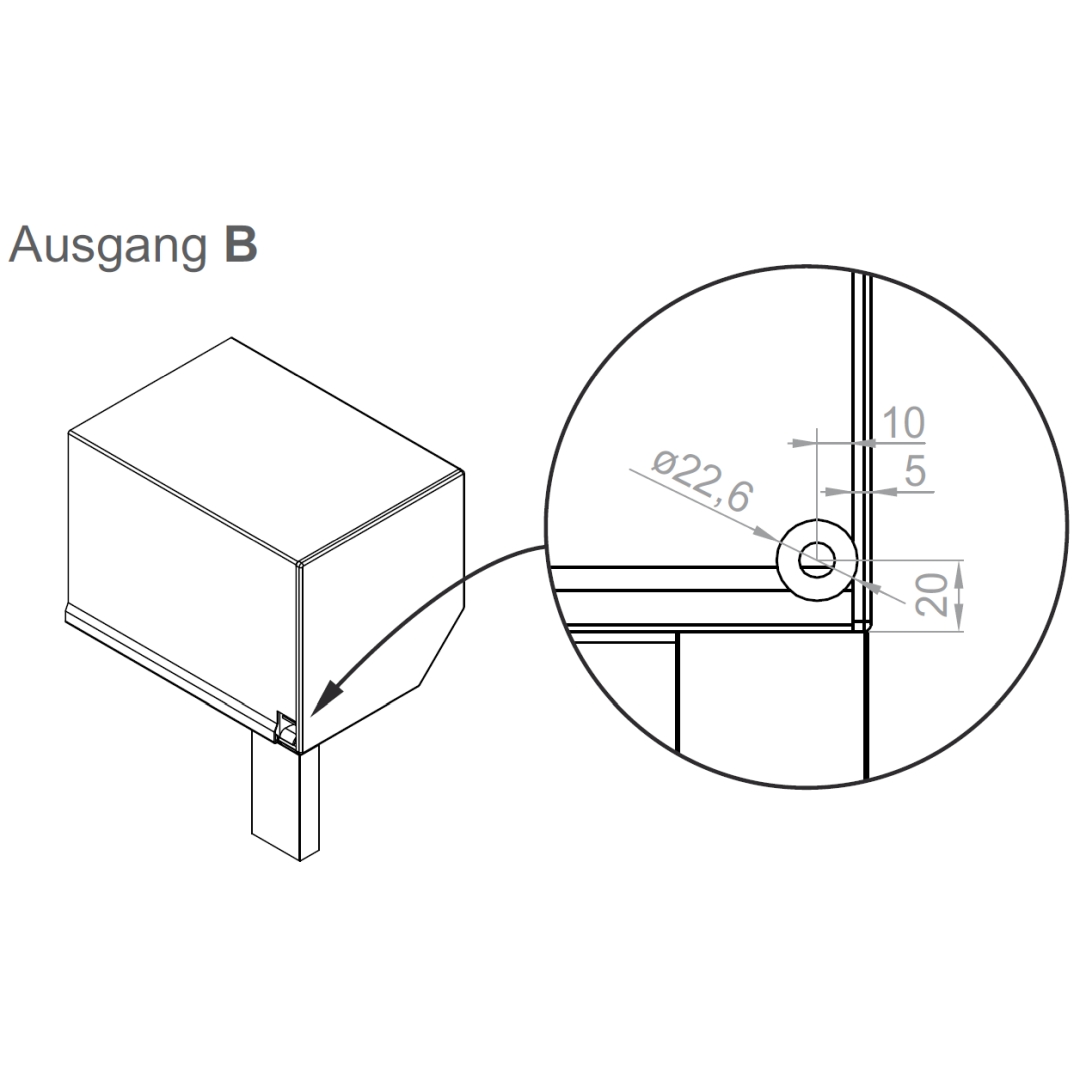

Voorzetrolluik aandrijving uitgang type B

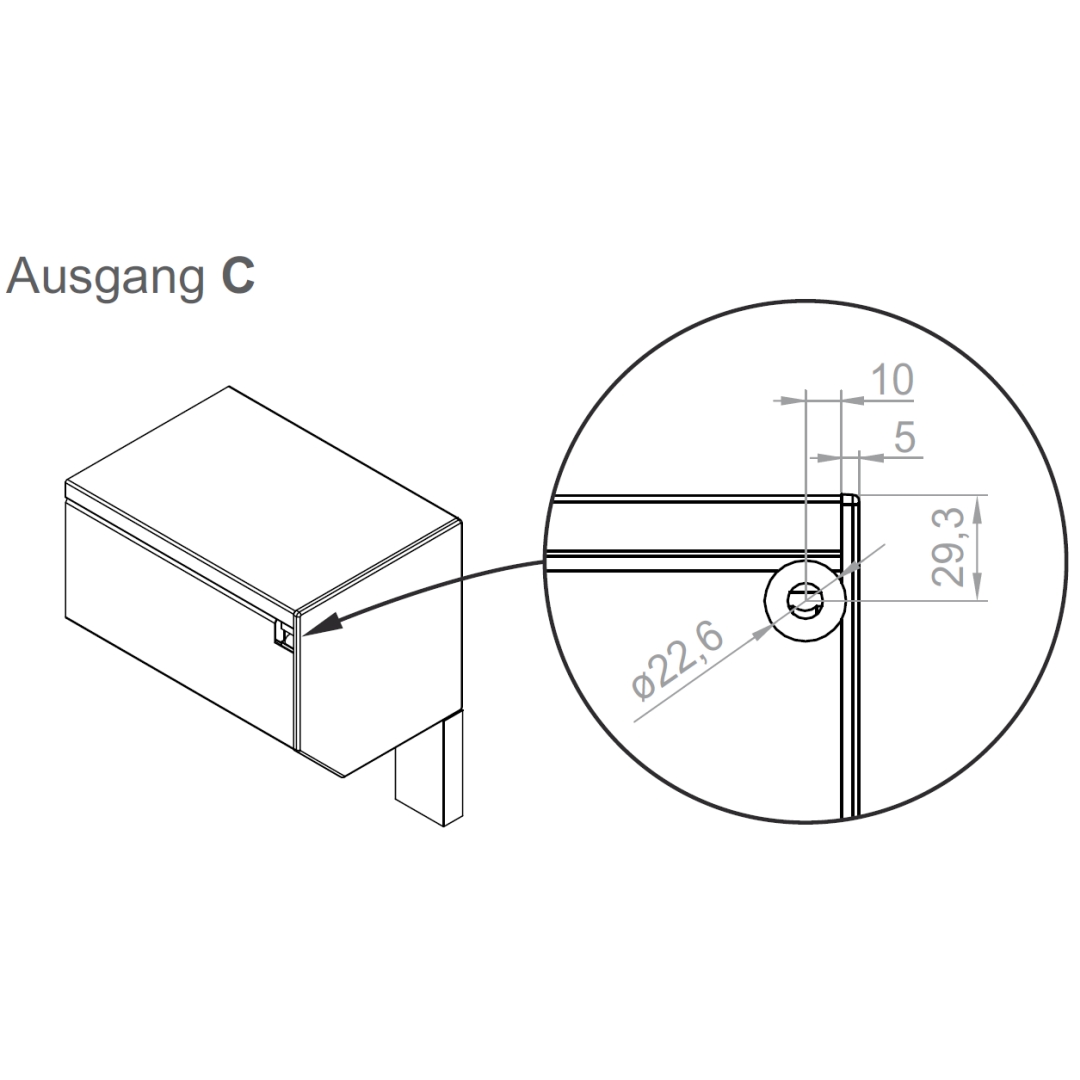

Voorzetrolluik aandrijving uitgang type C

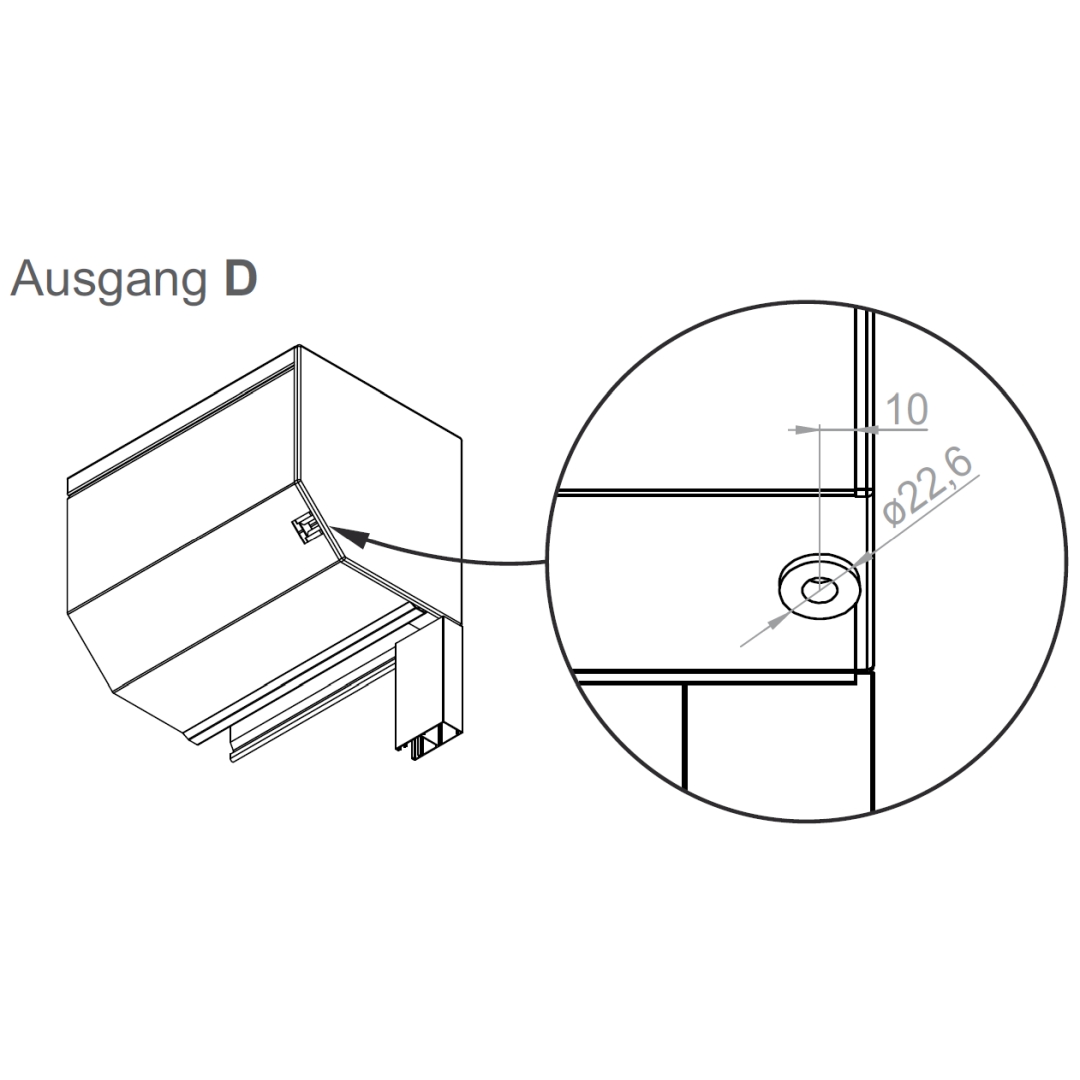

Voorzetrolluik aandrijving uitgang type D
Voorzetrolluik aandrijvingsboringen slingeruitgang

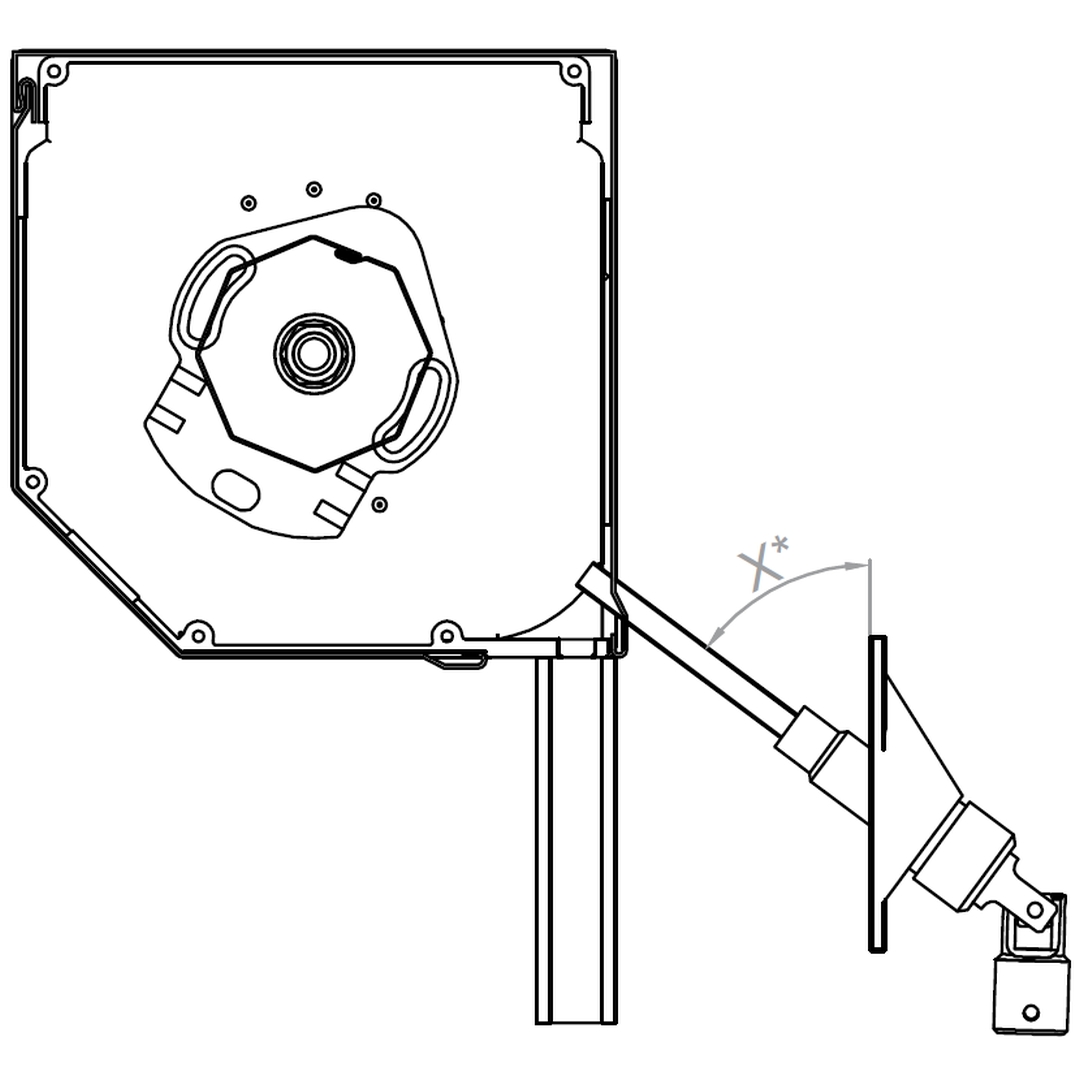

Voorzetrolluik aandrijving uitgang type B

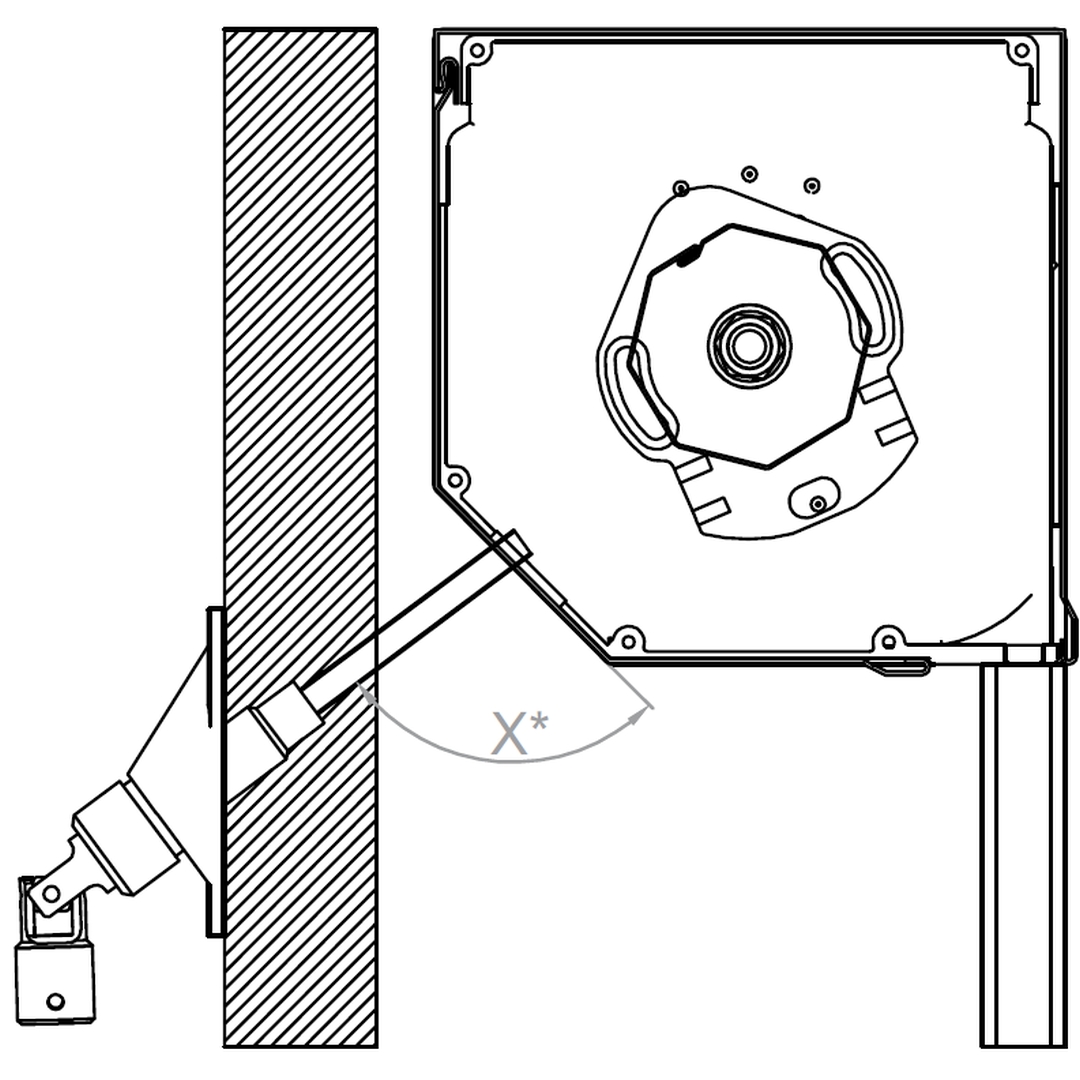

Voorzetrolluik aandrijving uitgang type D

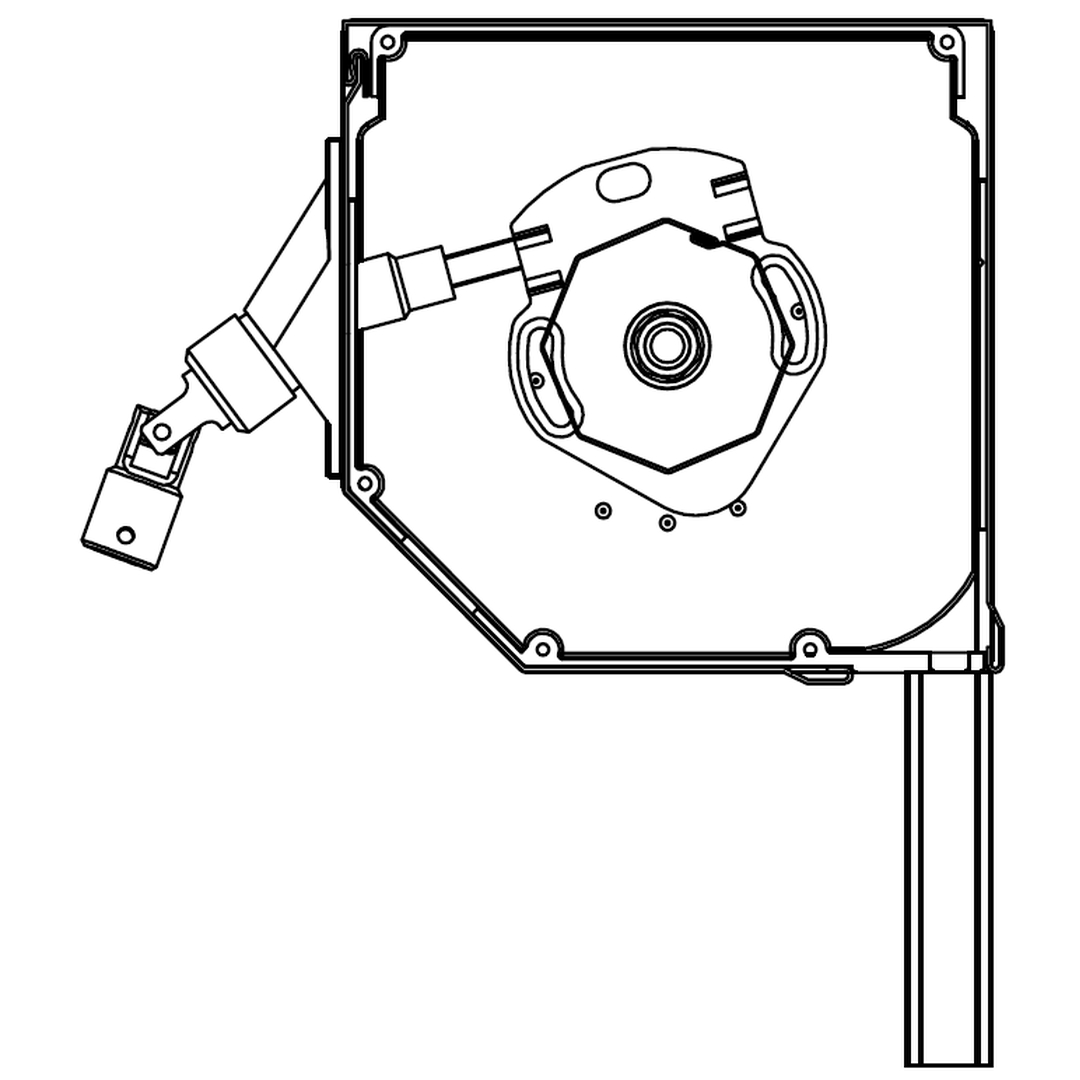

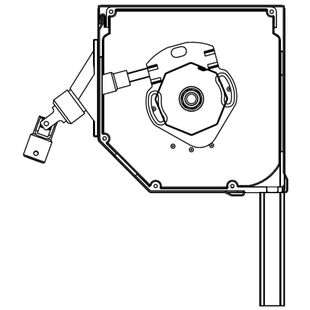

Voorzetrolluik aandrijving uitgang type revisieklep
Voorzetrolluik aandrijvingsboringen met noodhandzwengel

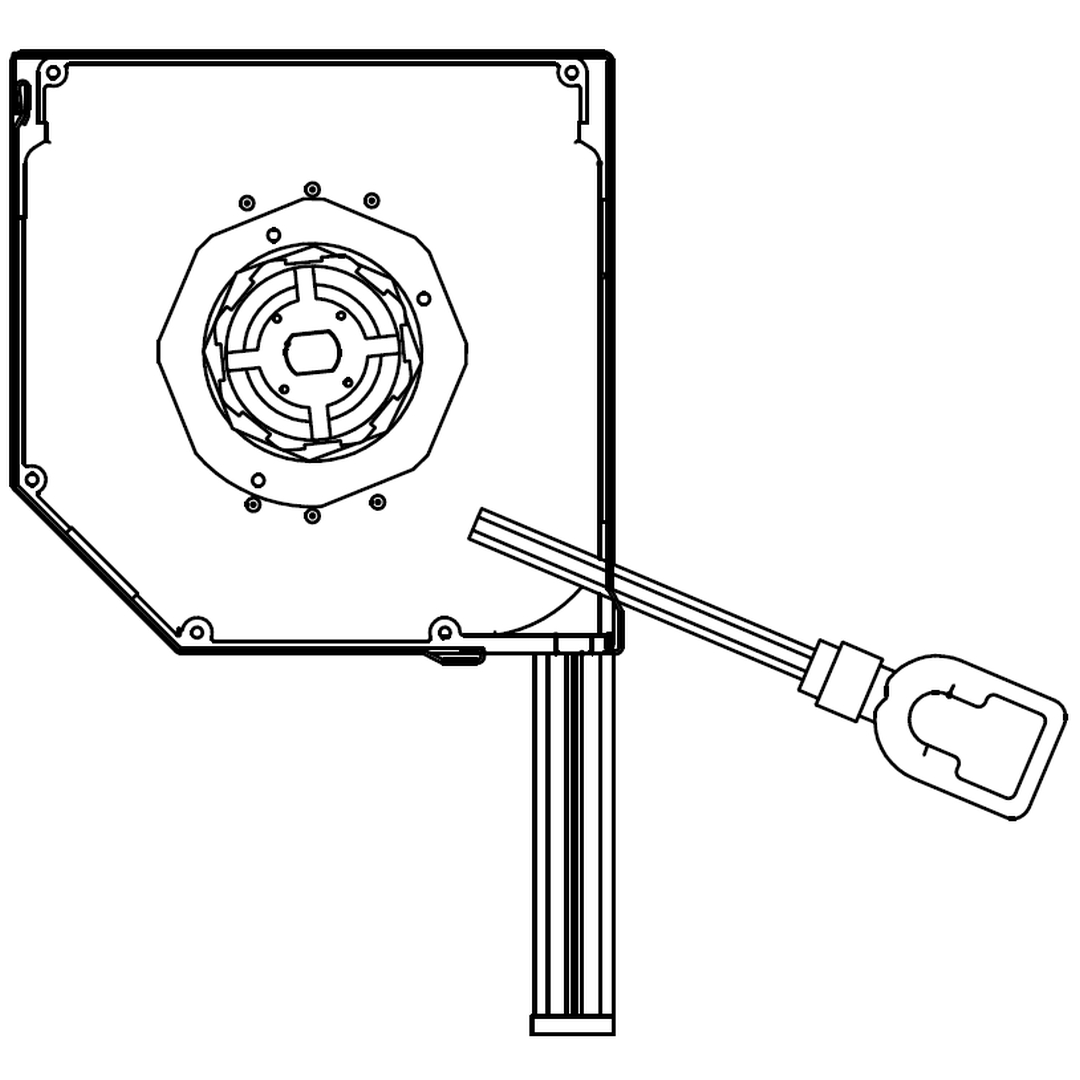

Voorzetrolluik aandrijving uitgang type B

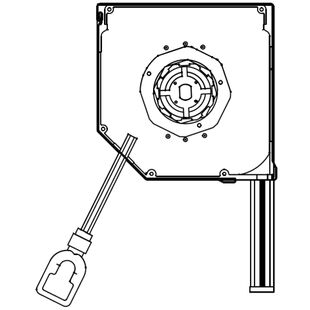

Voorzetrolluik aandrijving uitgang type D

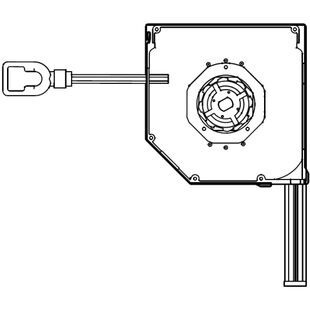

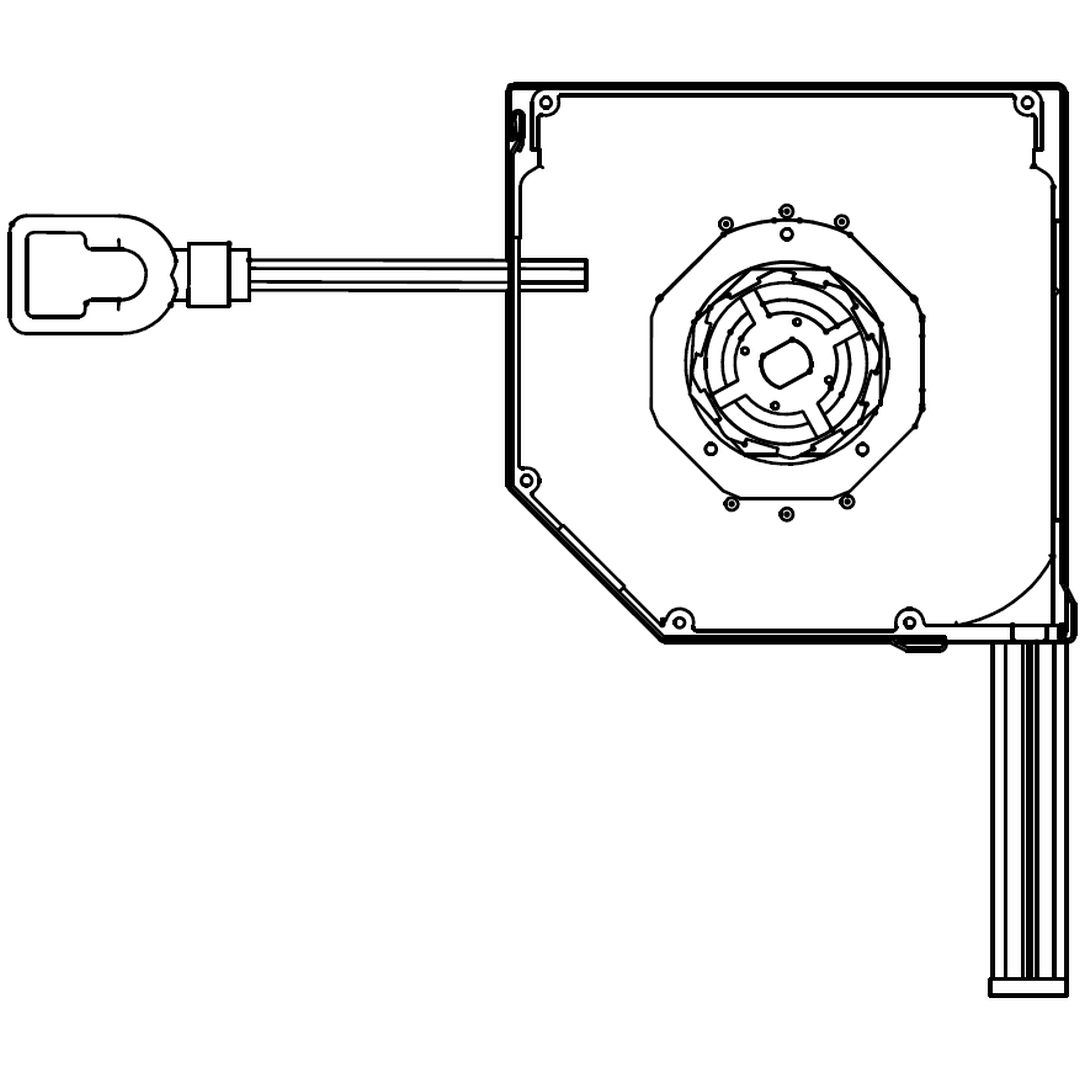

Voorzetrolluik aandrijving uitgang type revisieklep
Montagemethoden voor voorzetrolluiken
Voorzetrolluik geleiderails PST - inbouwvoorbeeld 1:
Voorzetrolluik geleiderail PP 53 mm montage type A
Voorzetrolluik geleiderail PK 53 mm montage type C
Voorzetrolluik geleiderails PST - inbouwvoorbeeld 2:
Voorzetrolluik geleiderail PP 53mm PPD 79mm montage type B
Voorzetrolluik geleiderail PP 53mm montage type B
Voorzetrolluik geleiderail PPDM 53mm PPDM 80mm montage type B
