Detailtekeningen voorzetrolluik POL geëxtrudeerd
Inhoudsopgave:
- 1.) Detailtekeningen voorzetrolluik POL geëxtrudeerd explosietekening
- 2.) Detailtekeningen voorzetrolluik POL geëxtrudeerd kastvormen doorsneden
- 3.) Detailtekeningen voorzetrolluik POL geëxtrudeerd kast met hor
- 4.) Detailtekeningen voorzetrolluik POL geëxtrudeerd afzonderlijke onderdelen
- 5.) Detailtekeningen voorzetrolluik POL geëxtrudeerd geleiderails

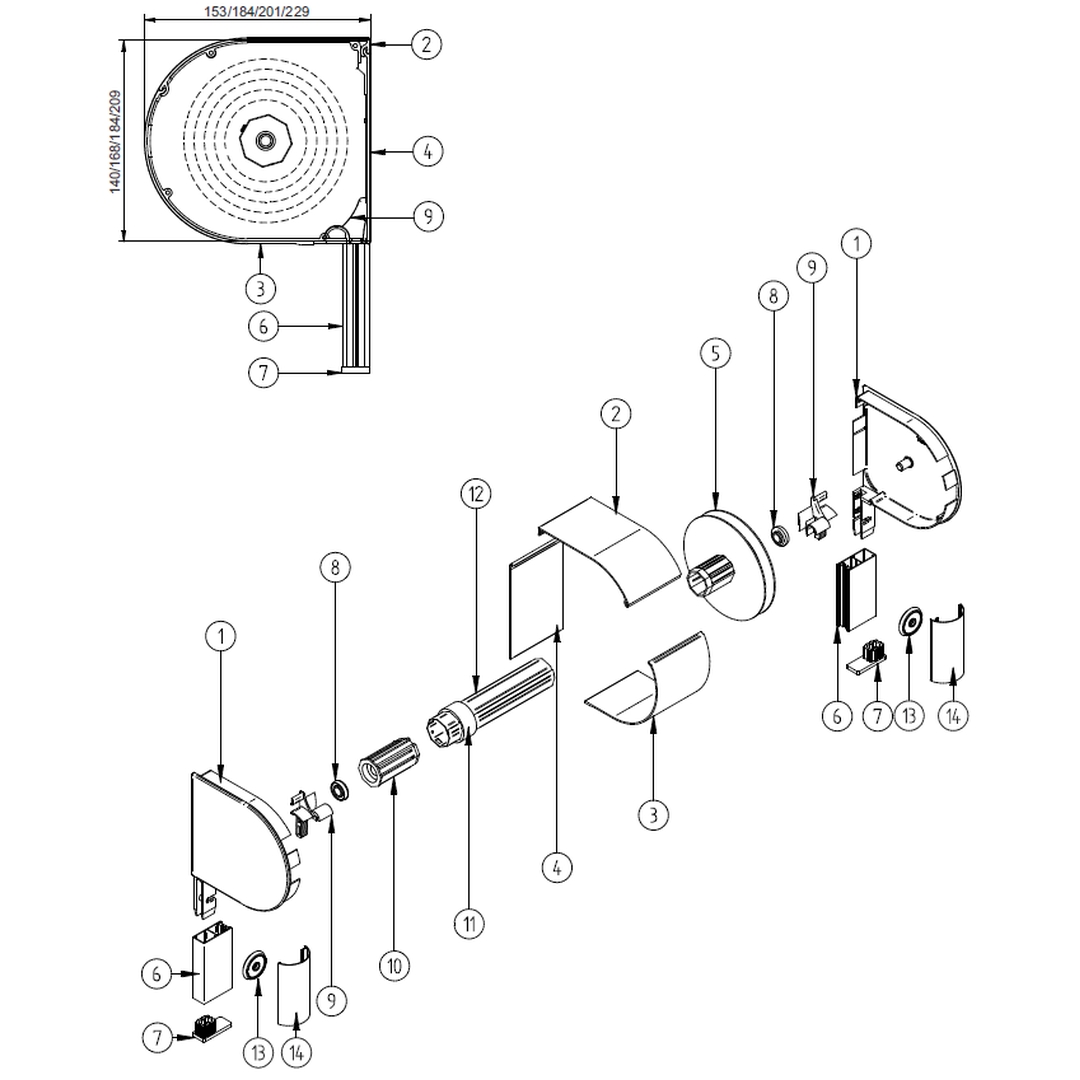

Voorzetrolluik POL geëxtrudeerd explosietekening
Explosietekening voorzetrolluik POL geëxtrudeerd
- Afdekklep
- Kast boven
- Kast onder
- Bandschijf voor kast
- Enkele geleiderail
- Aluminium eindkap voor geleiderail
- Kogellager
- Inlooptrechter van het profiel
- Walskap voor achthoekige stalen as
- Adapterring
- Achthoekige stalen as
Voorzetrolluik POL geëxtrudeerd kastvormen doorsneden
Voorzetrolluik POL geëxtrudeerd 140mm

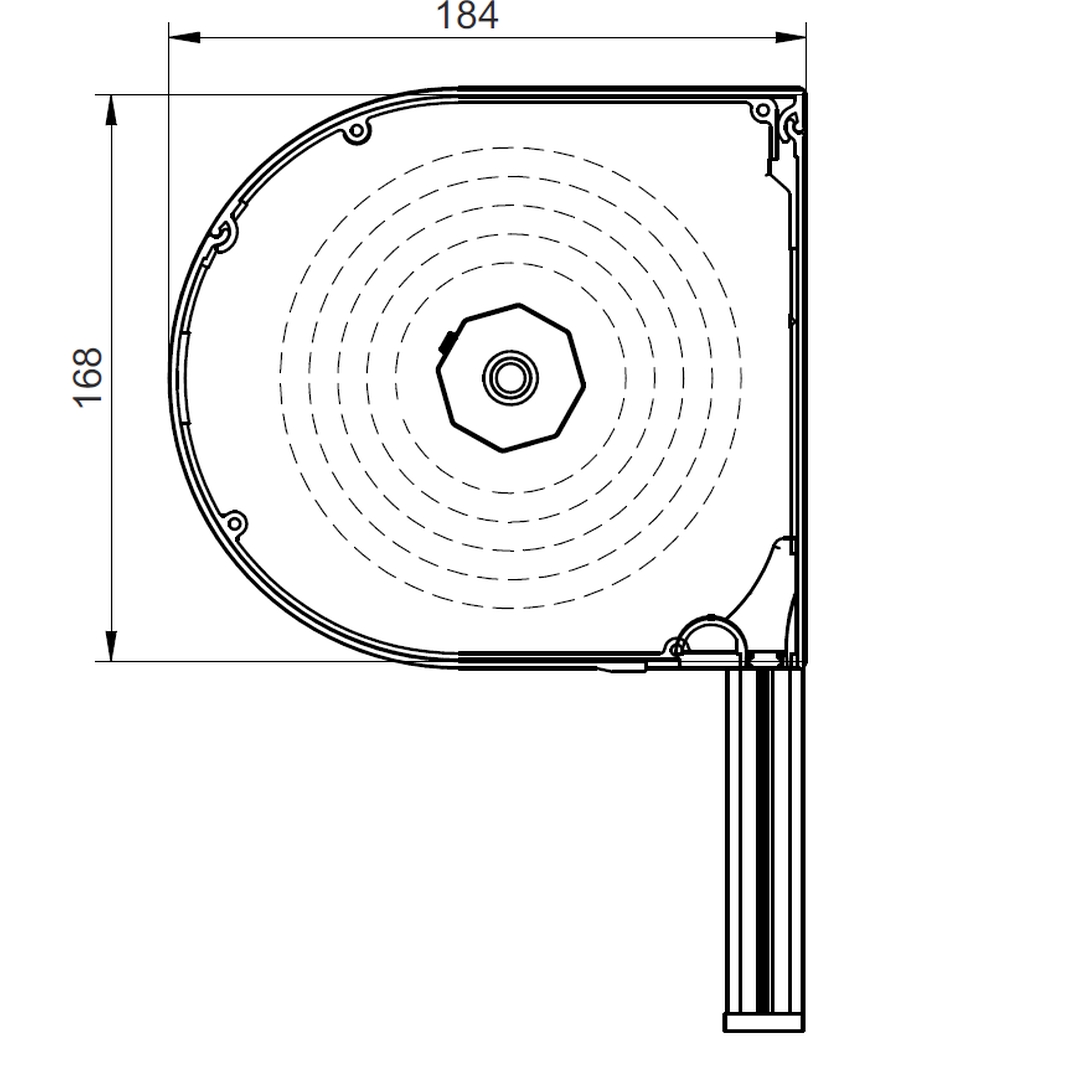

Voorzetrolluik POL geëxtrudeerd 168mm
Voorzetrolluik POL geëxtrudeerd 184mm
Voorzetrolluik POL geëxtrudeerd 209mm
Voorzetrolluik POL geëxtrudeerd met hor
Voorzetrolluik POL geëxtrudeerd 168mm met hor

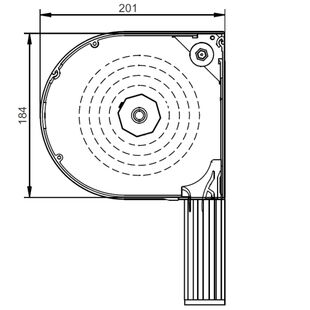

Voorzetrolluik POL geëxtrudeerd 184mm met hor

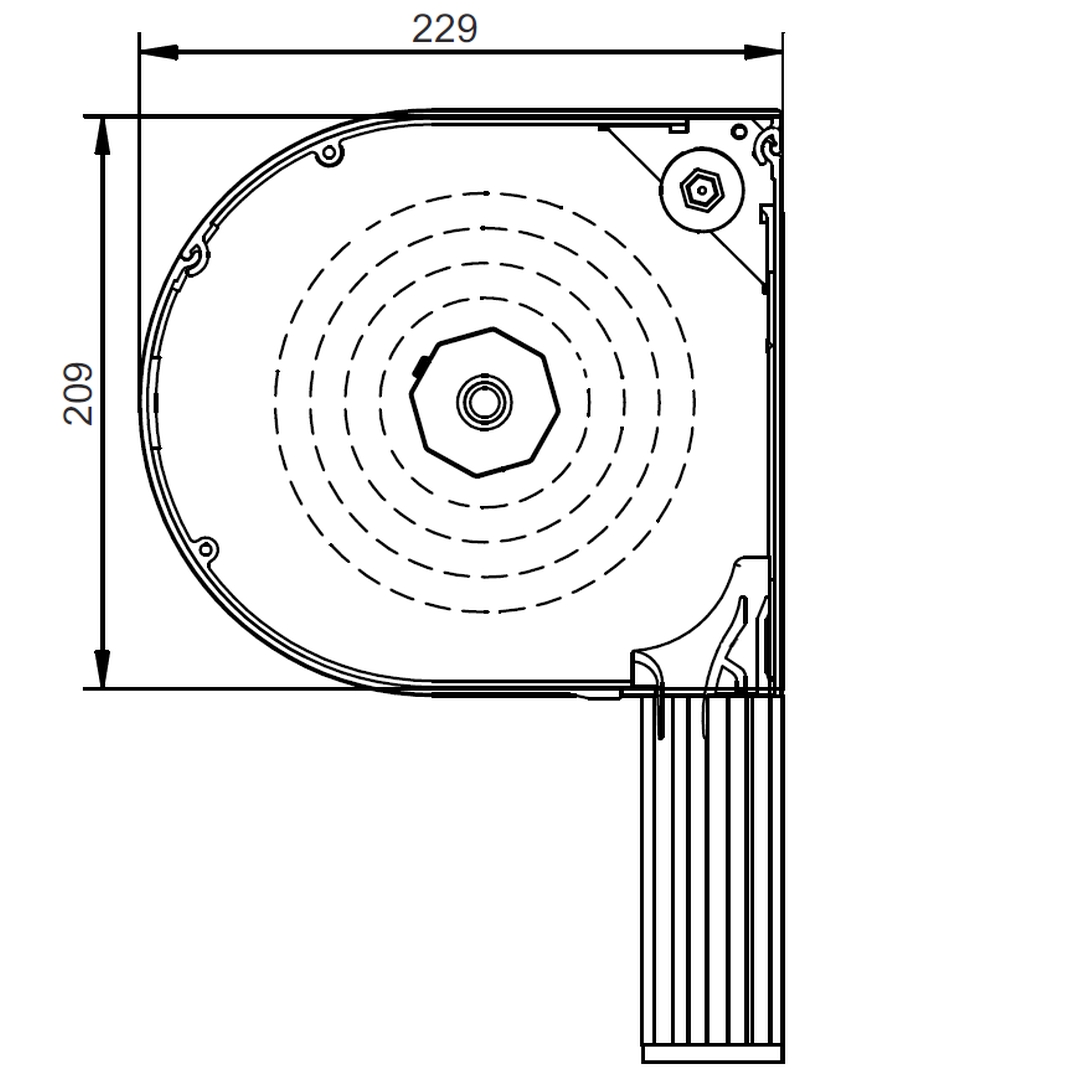

Voorzetrolluik POL geëxtrudeerd 209mm met hor
Voorzetrolluik POL geëxtrudeerd onderdelen
Geleiderails voor voorzetrolluik POL geëxtrudeerd
Voorzetrolluik geleiderail PP 53mm
Voorzetrolluik geleiderail PP 66mm
Voorzetrolluik geleiderail PK 53mm met hoekprofiel
Voorzetrolluik geleiderail PPDM 53mm hor
Voorzetrolluik geleiderail PPD 79mm dubbel
Voorzetrolluik geleiderail PPDM 80mm hor dubbel
Geleiderail-eindkappen voor voorzetrolluik POL geëxtrudeerd
Eindkappen voor geleiderail van voorzetrolluik PP 53mm P 53mm
Eindkappen voorzetrolluik geleiderail PP 66mm P 66mm
Voorzetrolluik geleiderail eindkappen PPD 79mm P 79mm
Voorzetrolluik geleiderail eindkappen PPDM 53mm P 53mm
Afdekkingen voor geleiderails voor voorzetrolluik
Voorzetrolluik geleiderail afdekking N-PPDO 53mm rond detail
Voorzetrolluik geleiderail afdekking rond dubbel detail
Detail van afstandslijst voor geleiderail van voorzetrolluik
Voorzetrolluik geleiderail afdekking N-PPDO 53mm rond
Voorzetrolluik geleiderail afdekking rond dubbel
Voorzetrolluik geleiderail afstandslijst
Montage van klikplaten voor de geleiderail van het voorzetrolluik
Montage van dubbele klikplaten voor de geleiderail van een voorzetrolluik
Geleiderails montageboringen voor voorzetrolluik
Voorzetrolluik geleiderail montageboring type A
Voorzetrolluik geleiderail montageboring type B
Voorzetrolluik geleiderail montageboring type C
Rolluikpantser lamellen (profielen)
Rolluikprofiel PA 39mm (Alu)
Rolluikprofiel PA 45mm (Alu)
Rolluikprofiel PA 52mm (Alu)
Voorzetrolluik eindlijsten (afsluitlijsten)
Rolluikpantser eindlijst LD 35mm Mini
Rolluikpantser eindlijst LD 37mm
Voorzetrolluik aandrijvingsboringen
Voorzetrolluik aandrijvingsboringen banduitgang
Voorzetrolluik aandrijving uitgang type A
Voorzetrolluik aandrijving uitgang type A schema
Voorzetrolluik aandrijving uitgang type B
Voorzetrolluik aandrijving uitgang type B schema

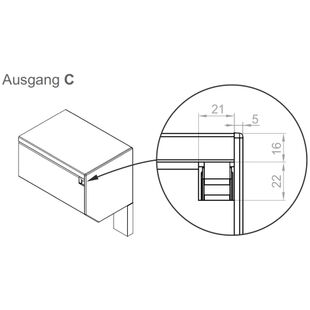

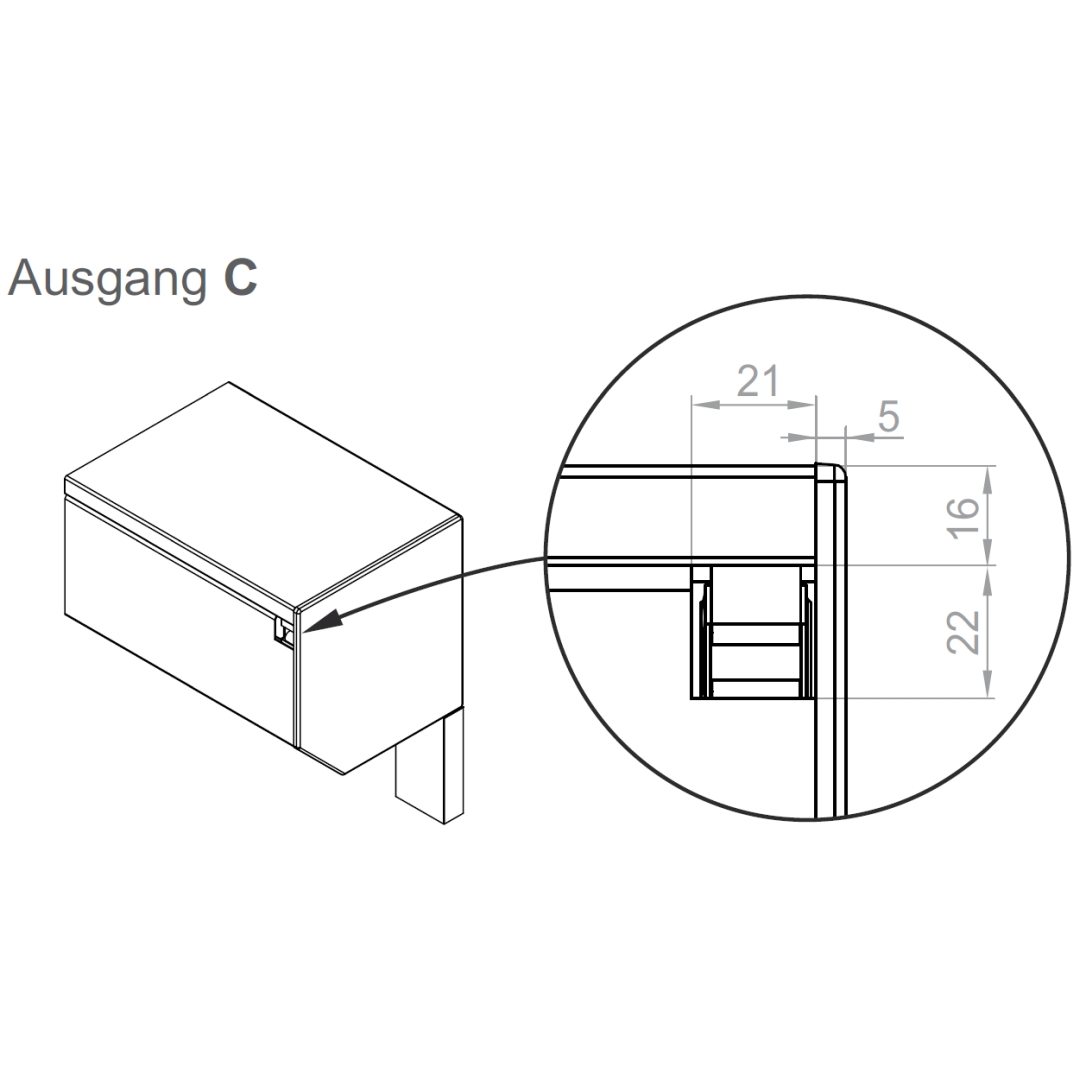

Voorzetrolluik aandrijving uitgang type C

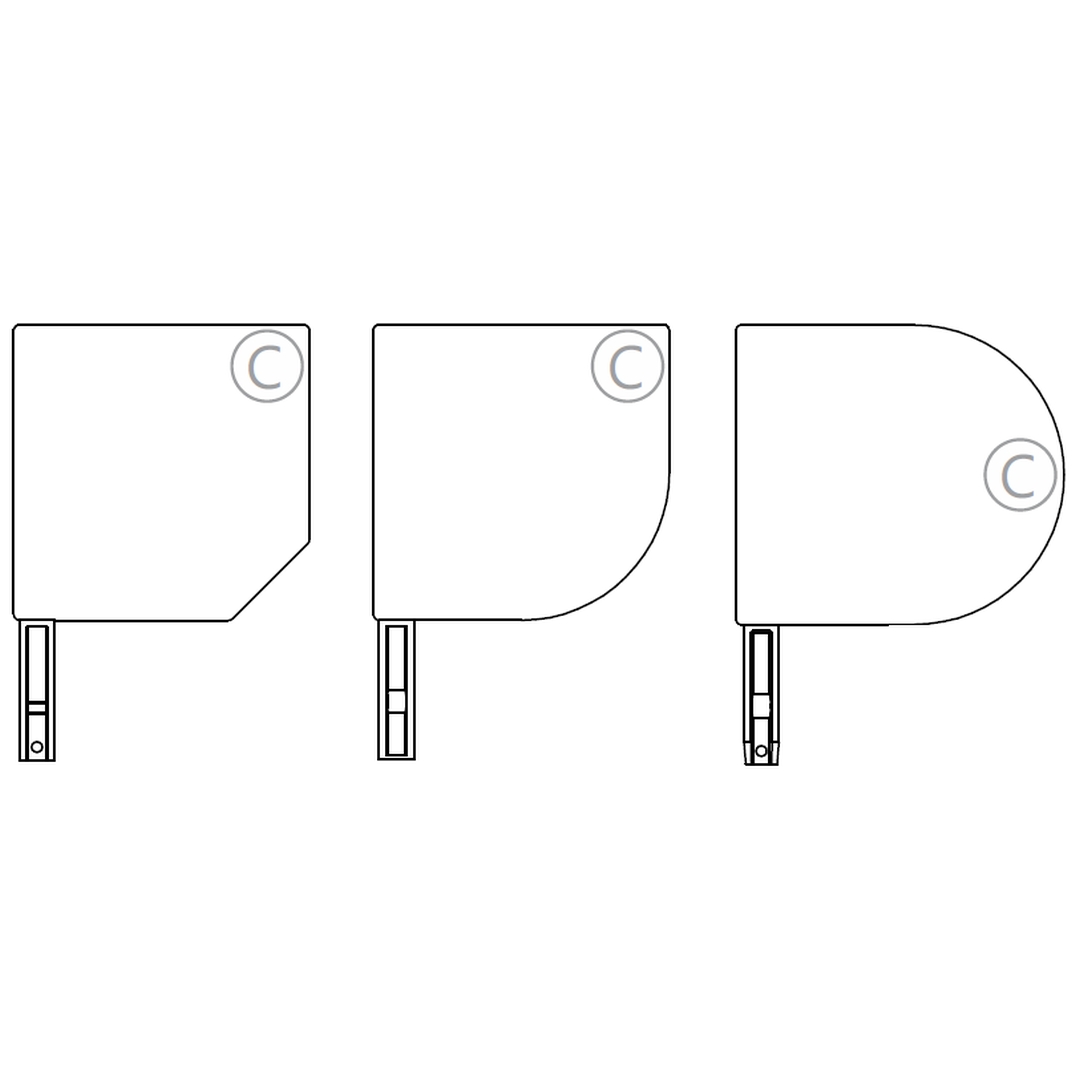

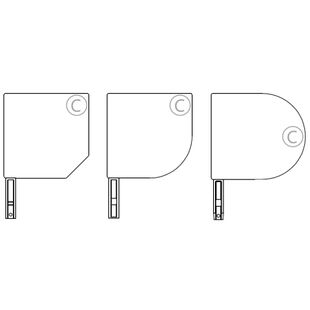

Voorzetrolluik aandrijving uitgang type C schema

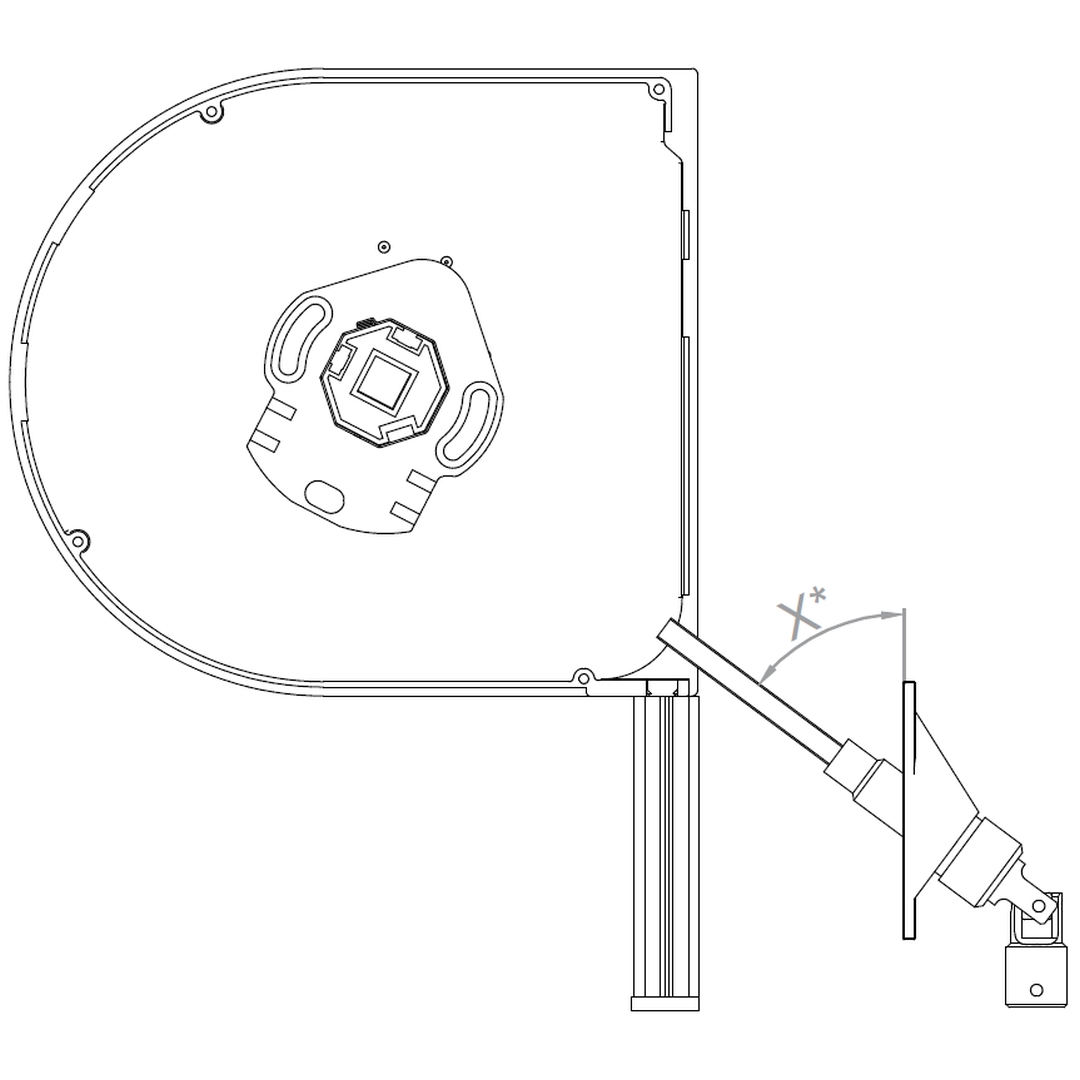

Voorzetrolluik aandrijvingsboringen slingeruitgang

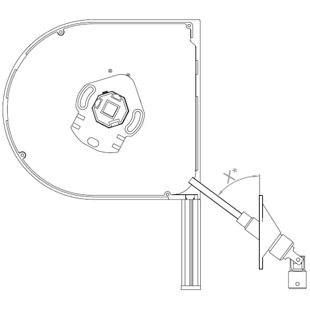

Voorzetrolluik aandrijving uitgang type B

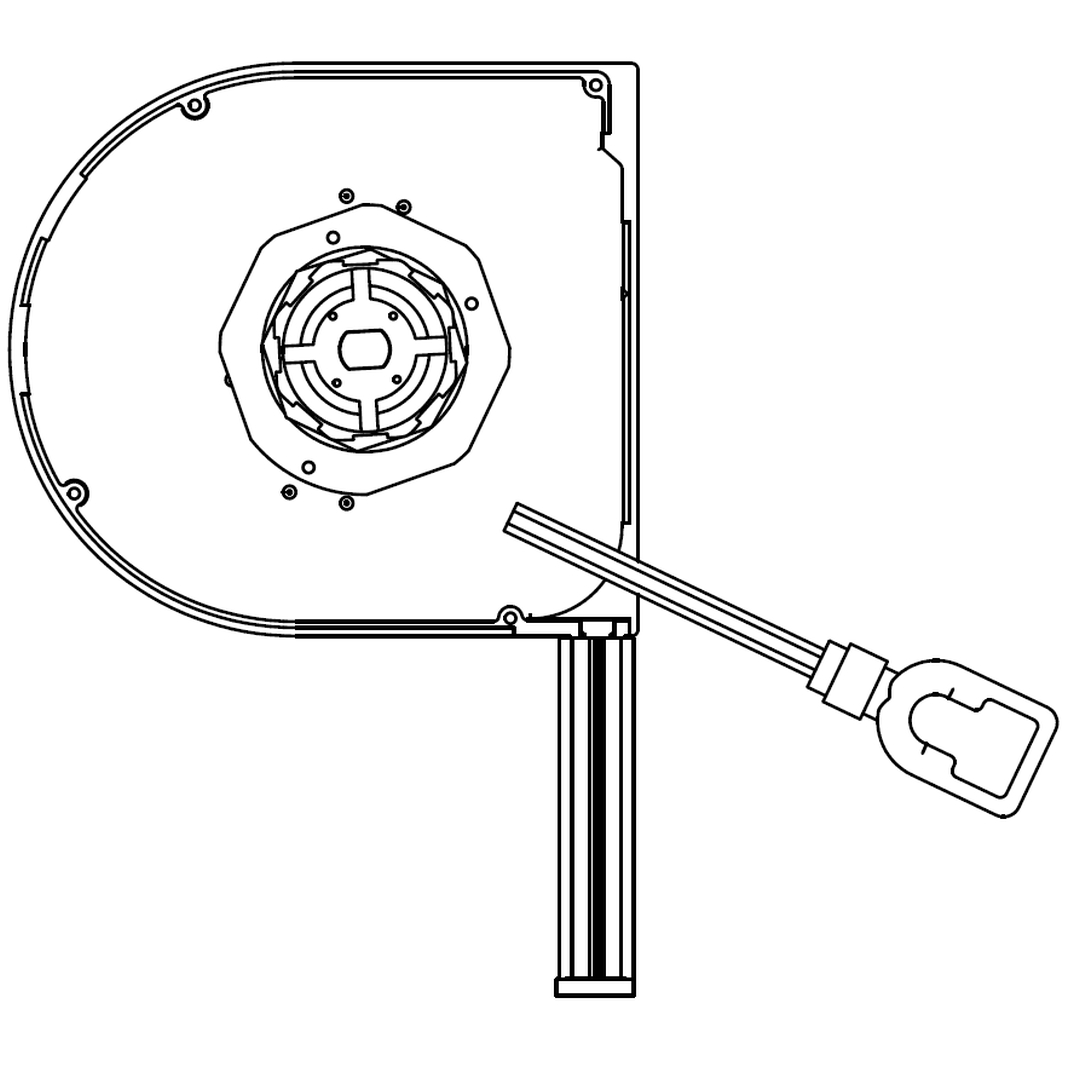

Voorzetrolluik aandrijvingsboringen met noodhandzwengel
Voorzetrolluik aandrijving uitgang type B
Montagetypes voor voorzetrolluiken
Voorzetrolluik geleiderails POL geëxtrudeerd - inbouwvoorbeeld 1:
Voorzetrolluik geleiderail PP 53 mm montage type A
Voorzetrolluik geleiderail PK 53 mm montage type C
Voorzetrolluik geleiderails POL geëxtrudeerd - inbouwvoorbeeld 2:
Voorzetrolluik geleiderail PP 53mm PPD 79mm montage type B
Voorzetrolluik geleiderail PP 53 mm montage type B
Voorzetrolluik geleiderail PPDM 53mm PPDM 80mm montage type B
Verder naar de productpagina voorzetrolluik POL geëxtrudeerd
