Detailtekeningen voorzetrolluik PIT inbouwsysteem
Inhoudsopgave:

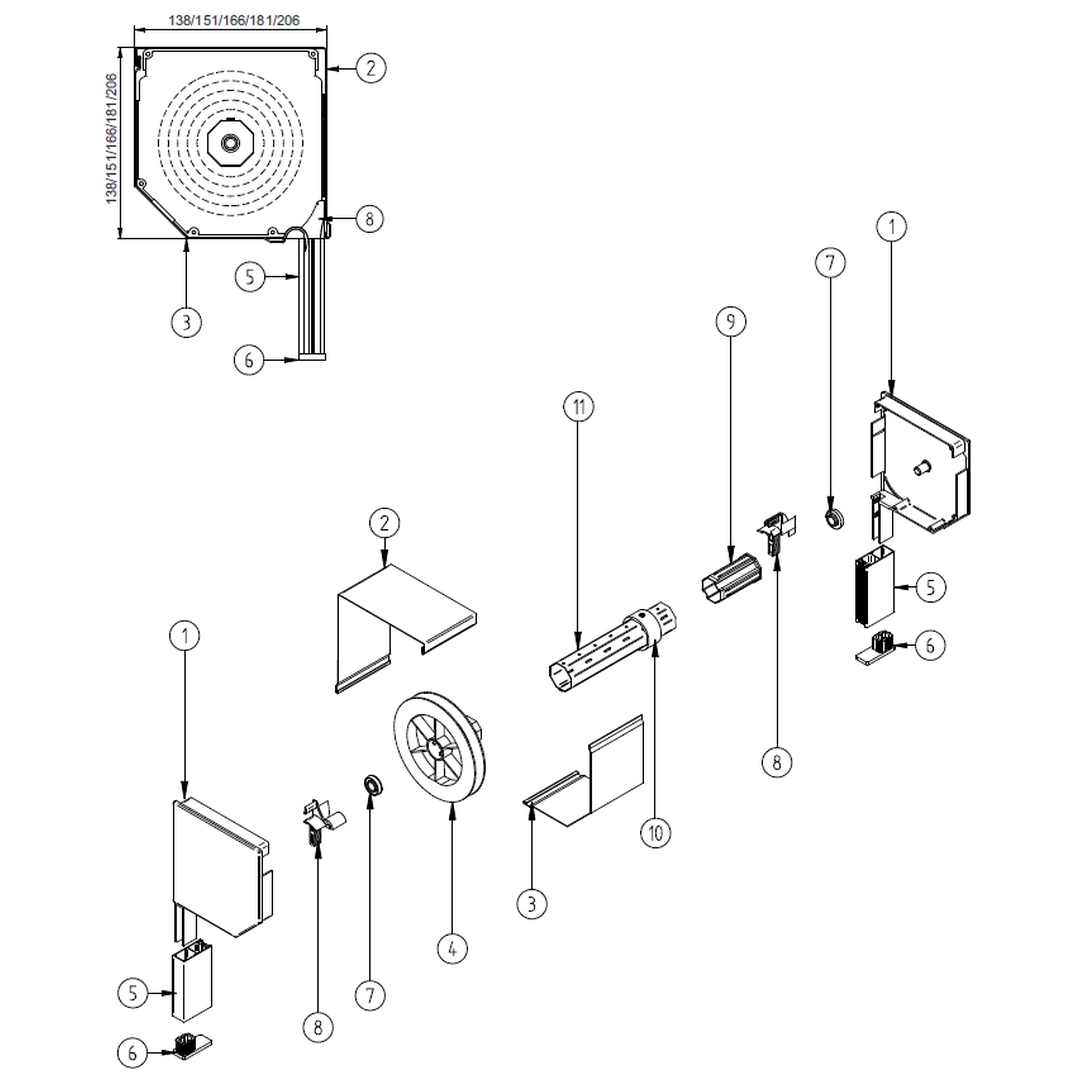

Voorzetrolluik PIT inbouwsysteem explosietekening
Explosietekening PIT inbouwsysteem
- Blende
- Kast boven
- Kast onder
- Bandschijf voor kast
- Enkele geleiderail
- Aluminium eindkap voor geleiderail
- Kogellager
- Inlooptrechter van het profiel
- Walskap voor achthoekige stalen as
- Adapterring
- Achthoekige stalen as
Voorzetrolluik PIT inbouwsysteem kastvormen doorsneden
Voorzetrolluik PIT inbouwsysteem 138mm
Voorzetrolluik PIT inbouwsysteem 166mm

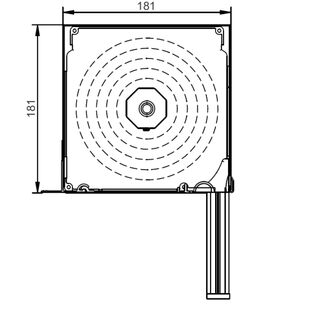

Voorzetrolluik PIT inbouwsysteem 181mm

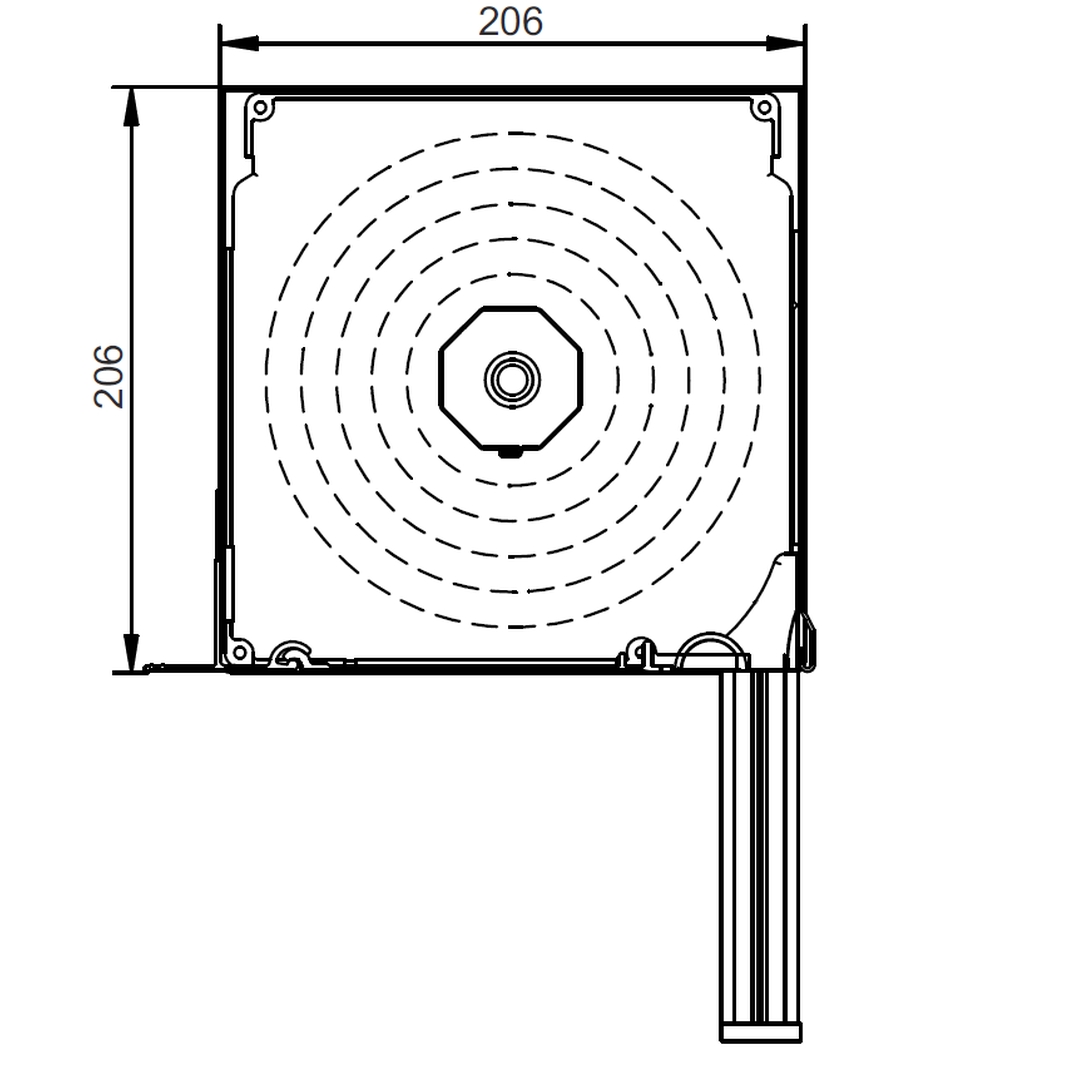

Voorzetrolluik PIT inbouwsysteem 206mm
Voorzetrolluik PIT inbouwsysteem kastvormen met hor
Voorzetrolluik PIT inbouwsysteem 166mm met hor

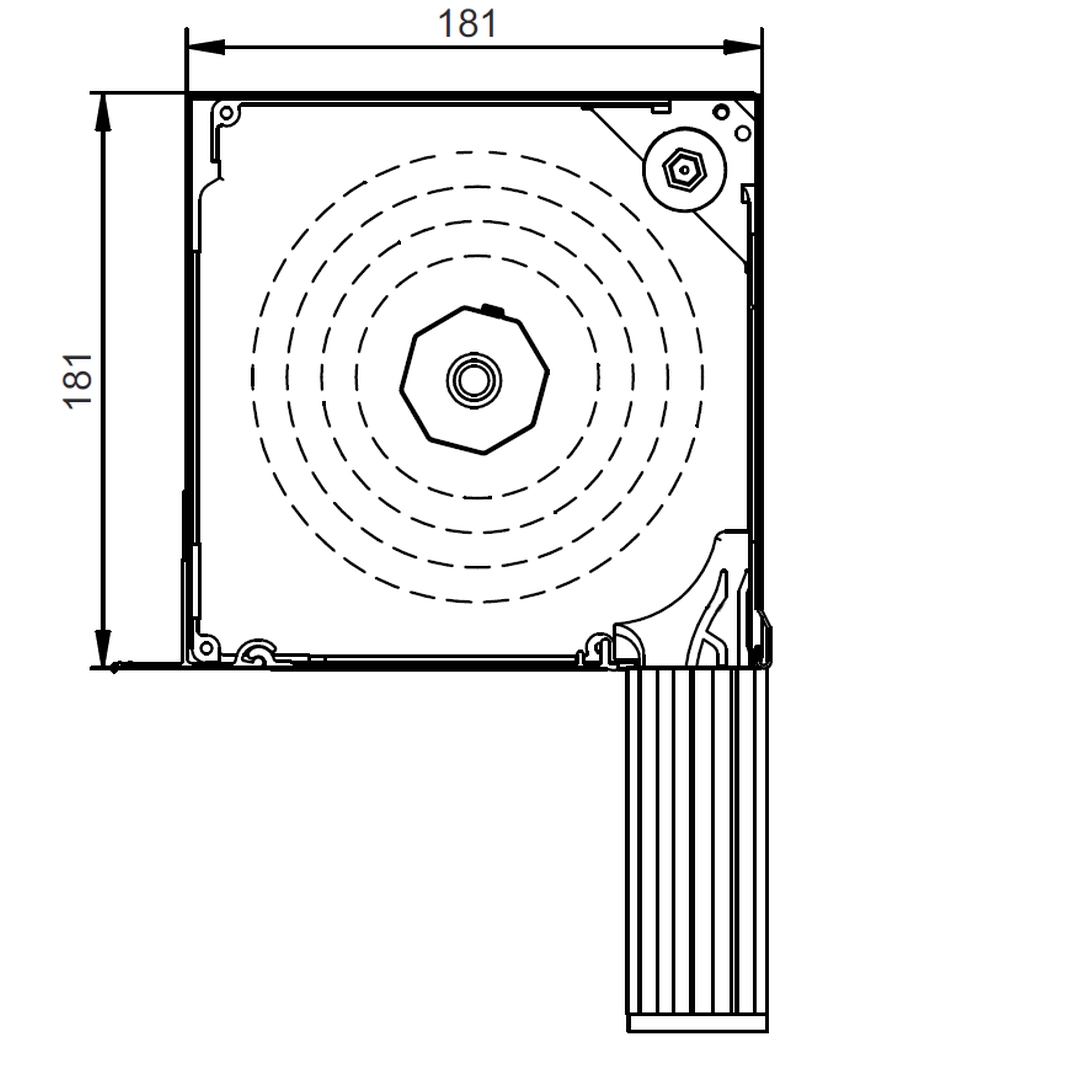

Voorzetrolluik PIT inbouwsysteem 181mm met insectenwering

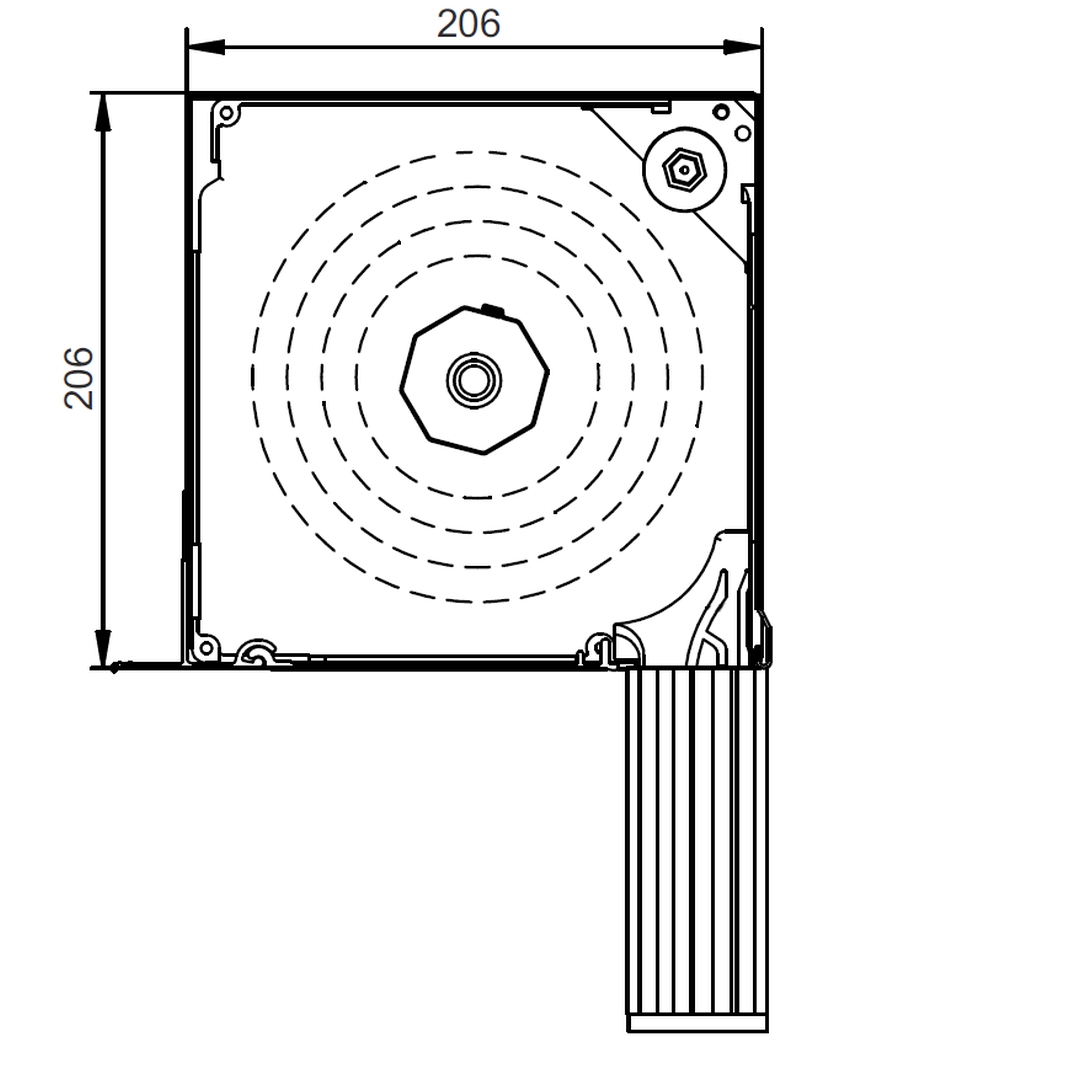

Voorzetrolluik PIT inbouwsysteem 206mm met hor
Voorzetrolluik PIT inbouwsysteem losse onderdelen
Stuklijsten voor voorzetrolluik PIT inbouwsysteem

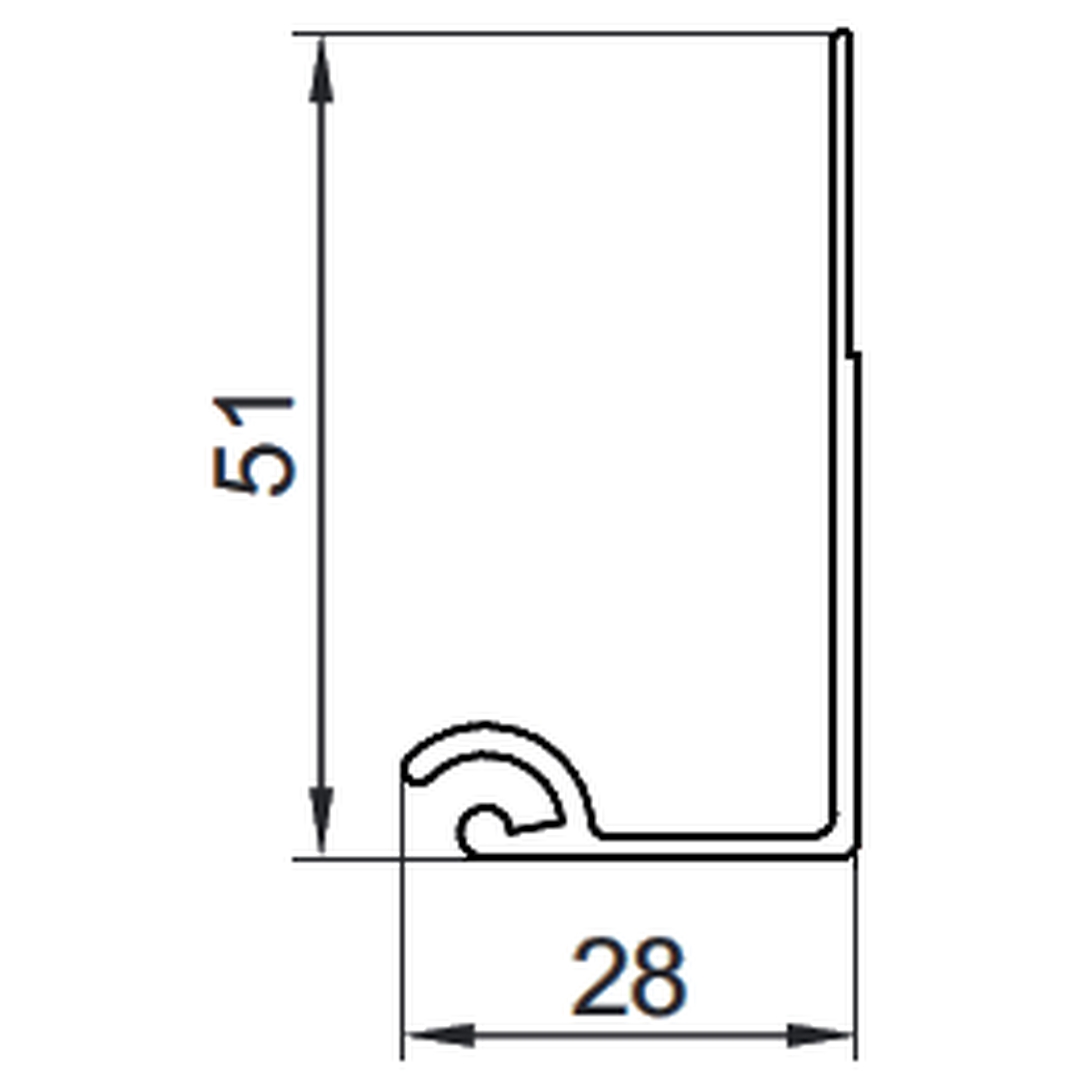

Voorzetrolluik pleisterlijst LT Zero

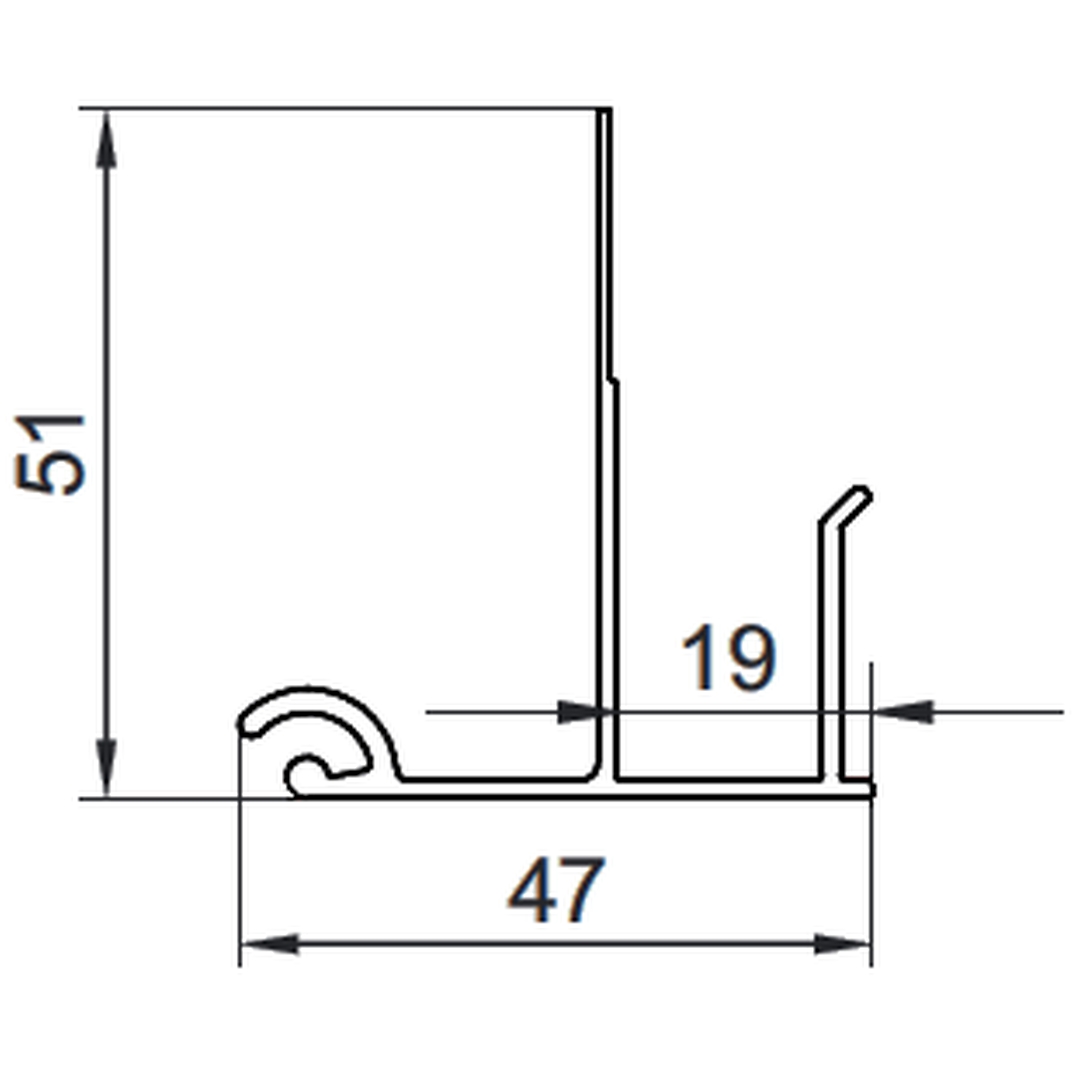

Voorzetrolluik pleisterlijst LT 19

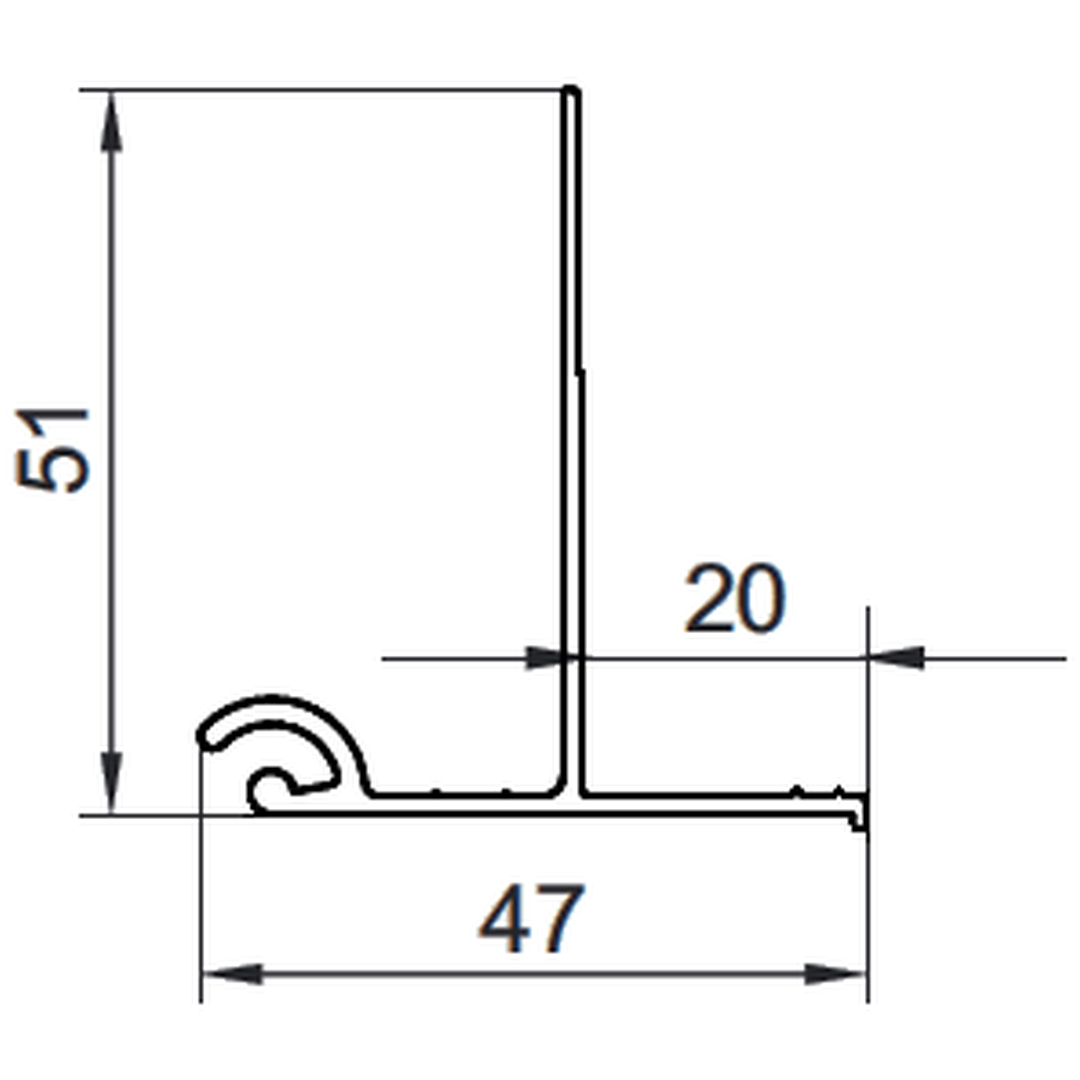

Voorzetrolluik pleisterlijst LT 20
Geleiderails voor voorzetrolluik PIT inbouwsysteem

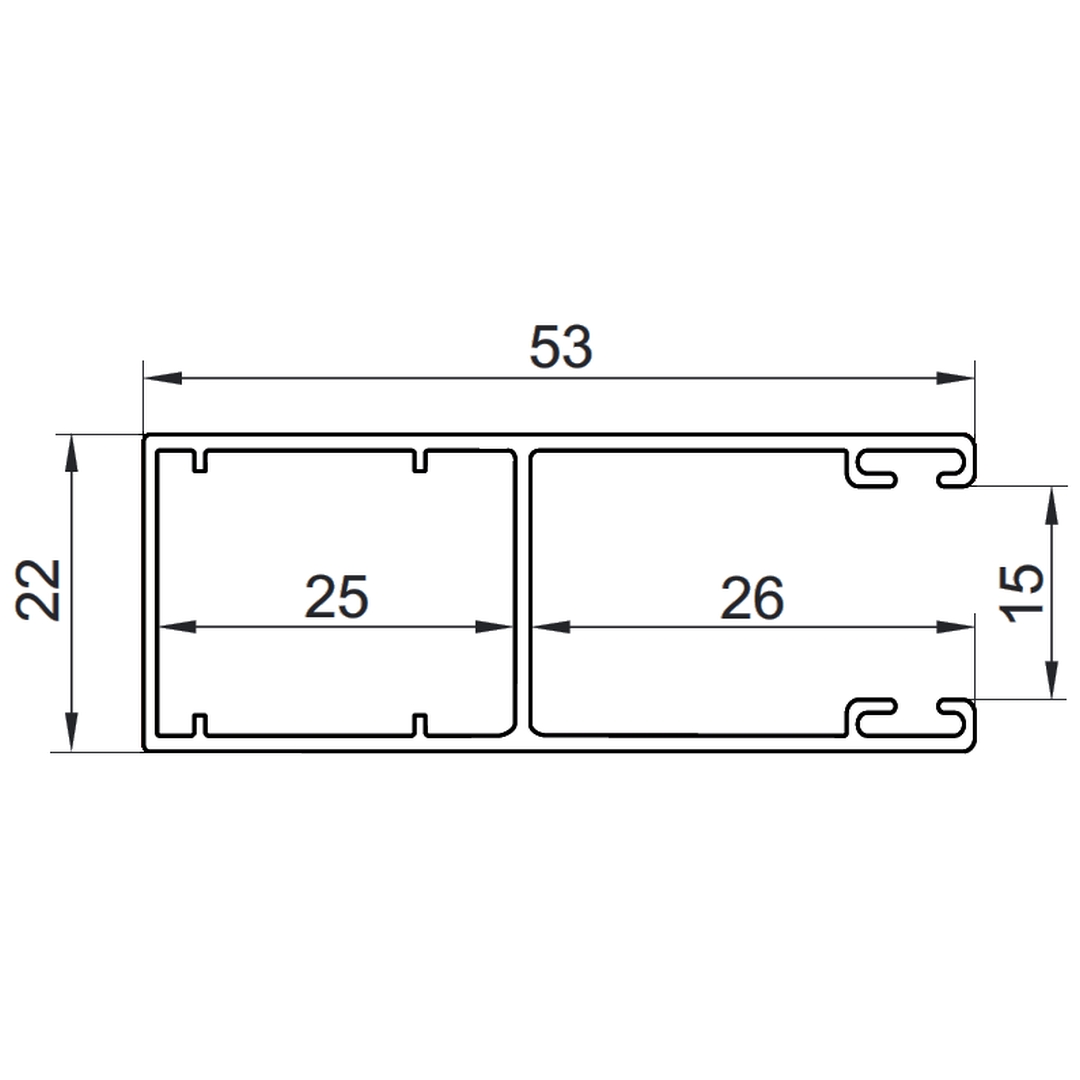

Voorzetrolluik geleiderail PP 53mm

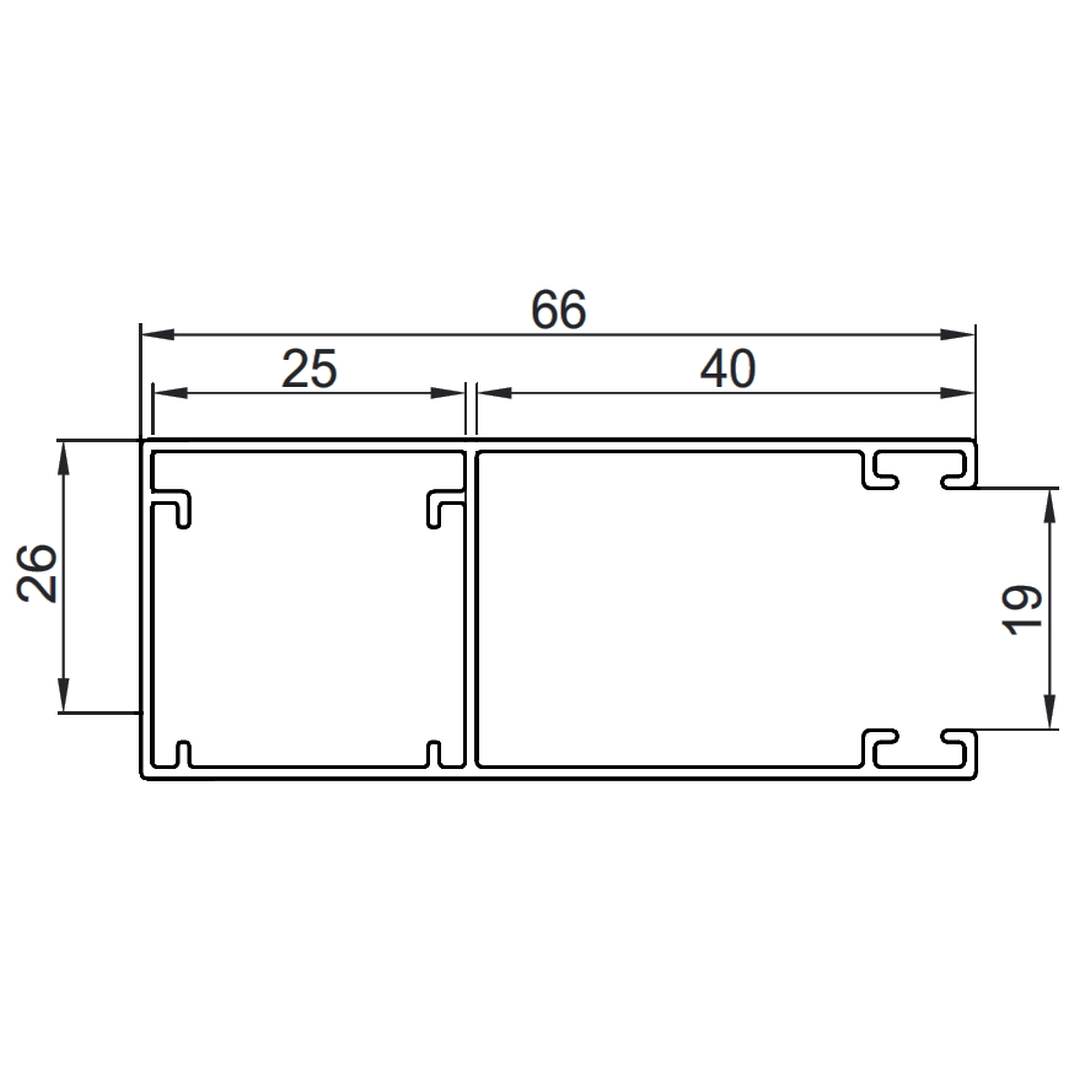

Voorzetrolluik geleiderail PP 66mm

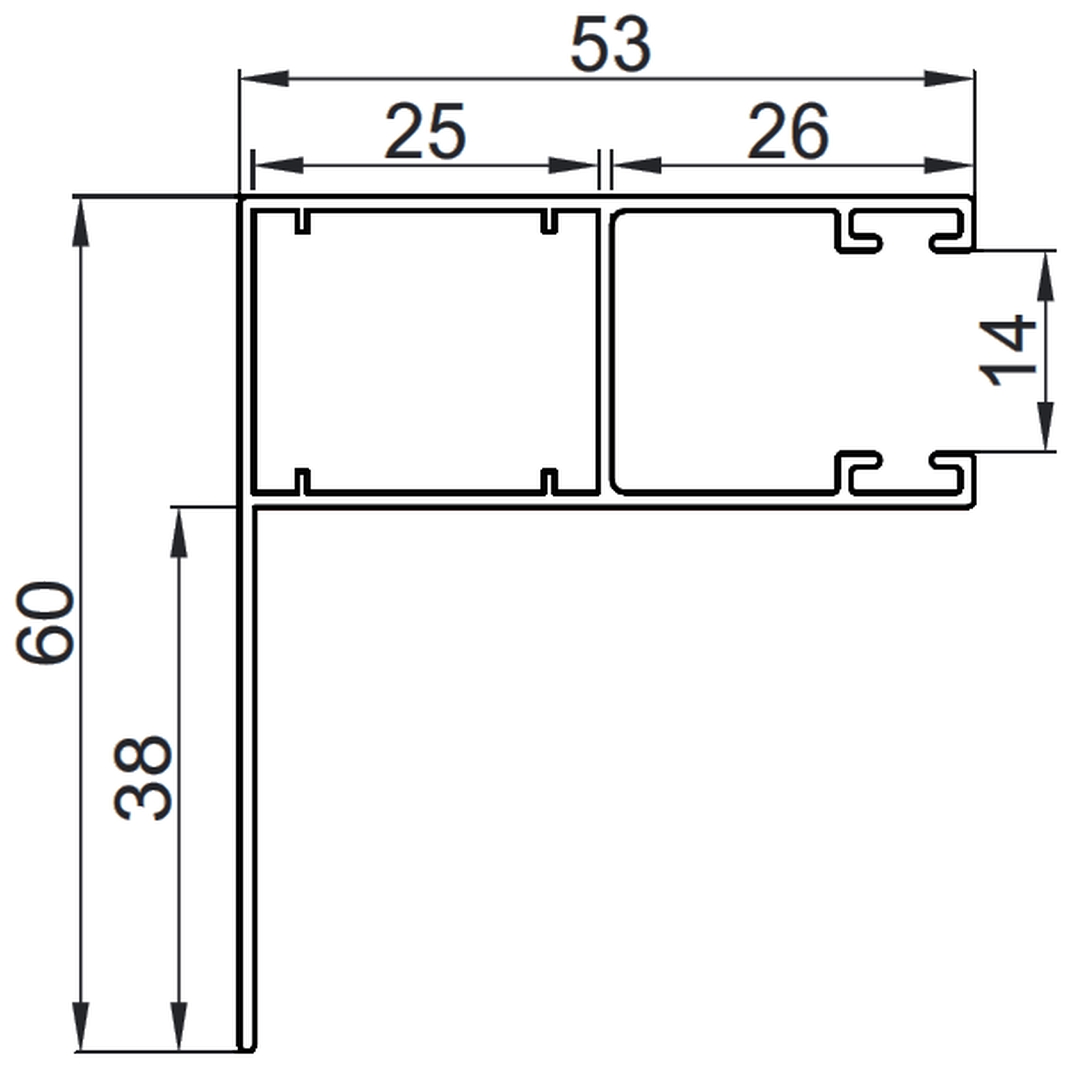

Voorzetrolluik geleiderail PK 53mm met hoekprofiel

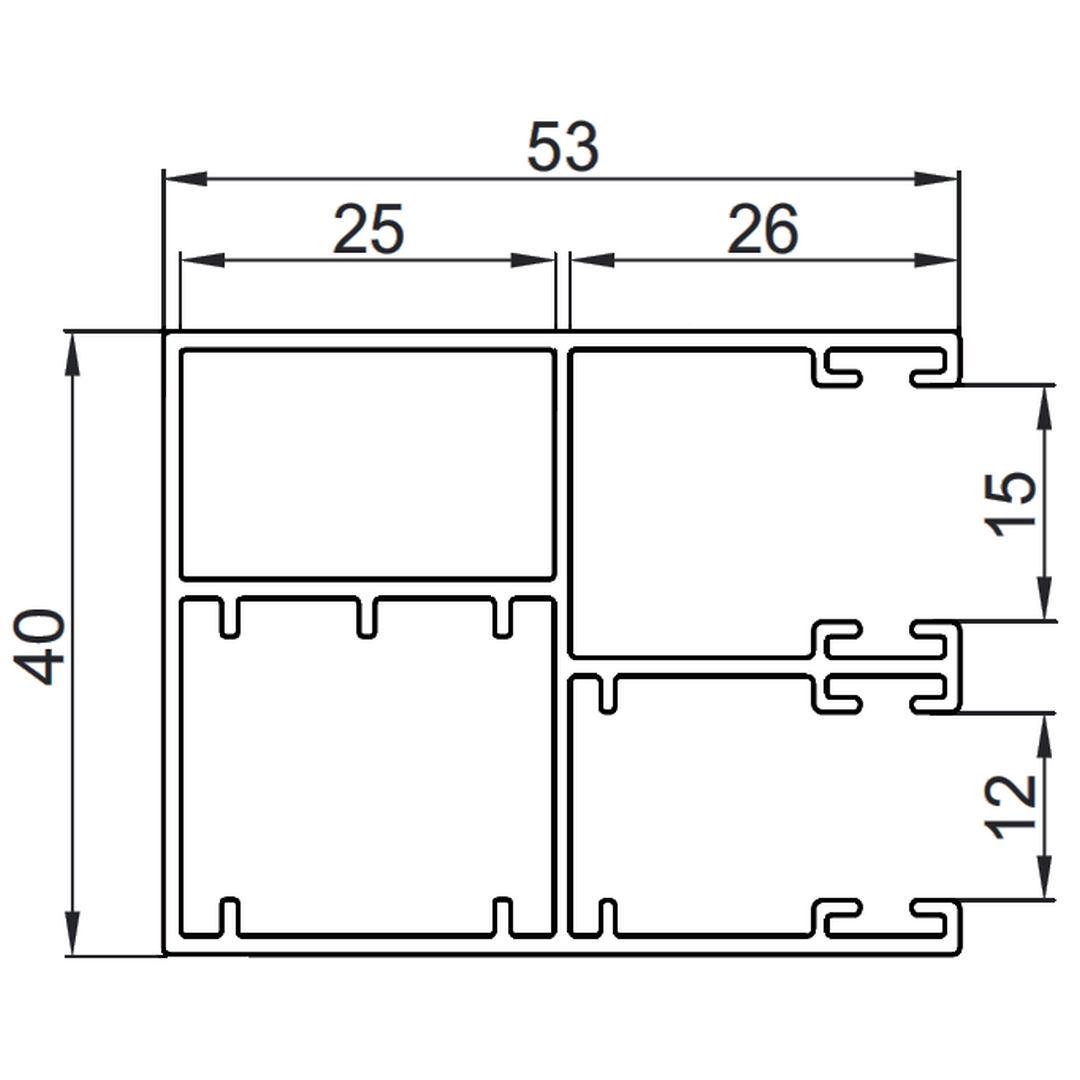

Voorzetrolluik geleiderail PPDM 53mm hor

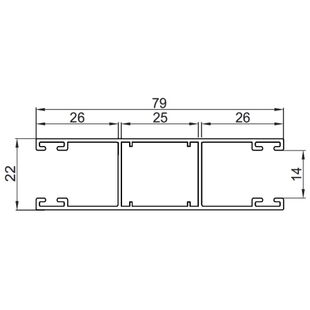

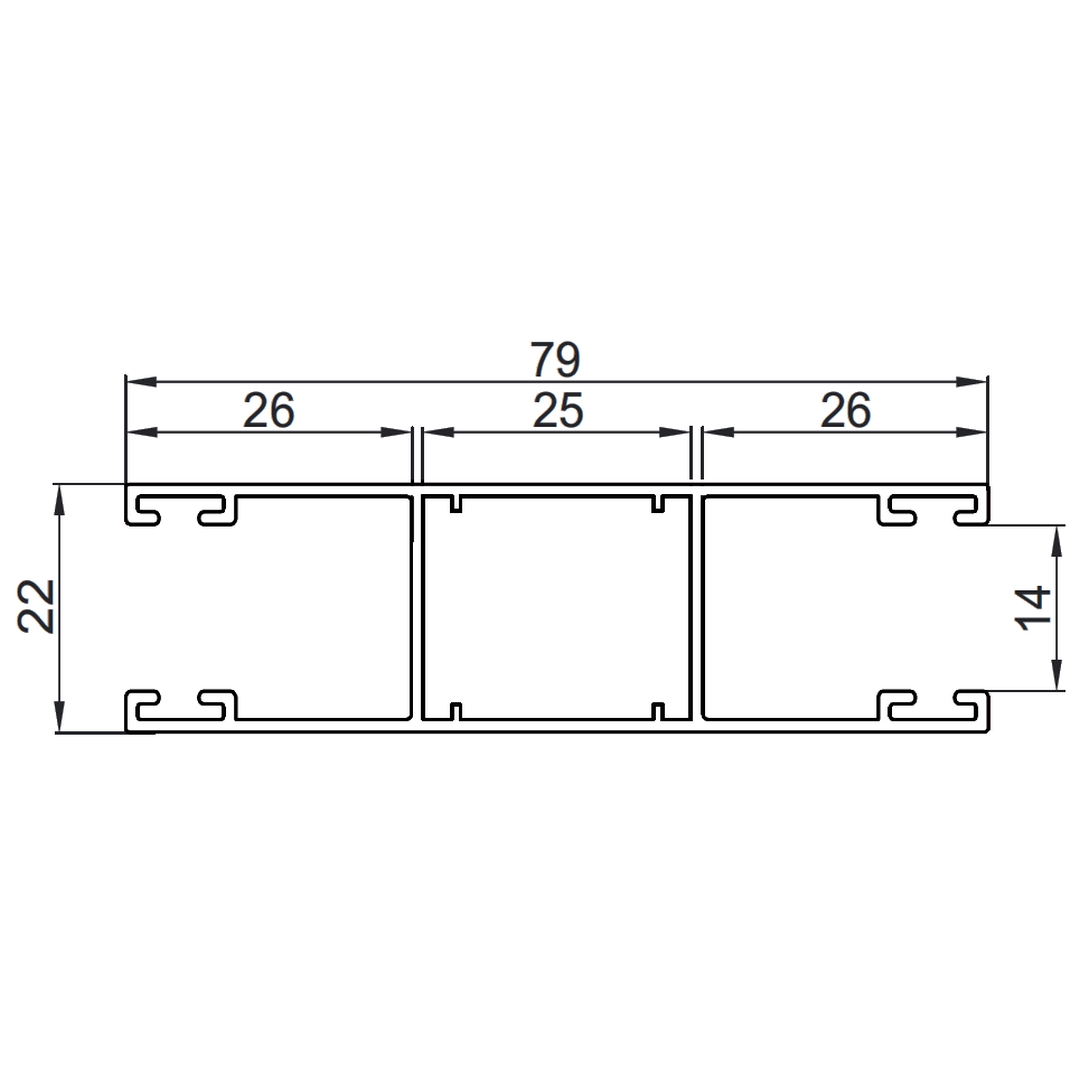

Voorzetrolluik geleiderail PPD 79 mm dubbel

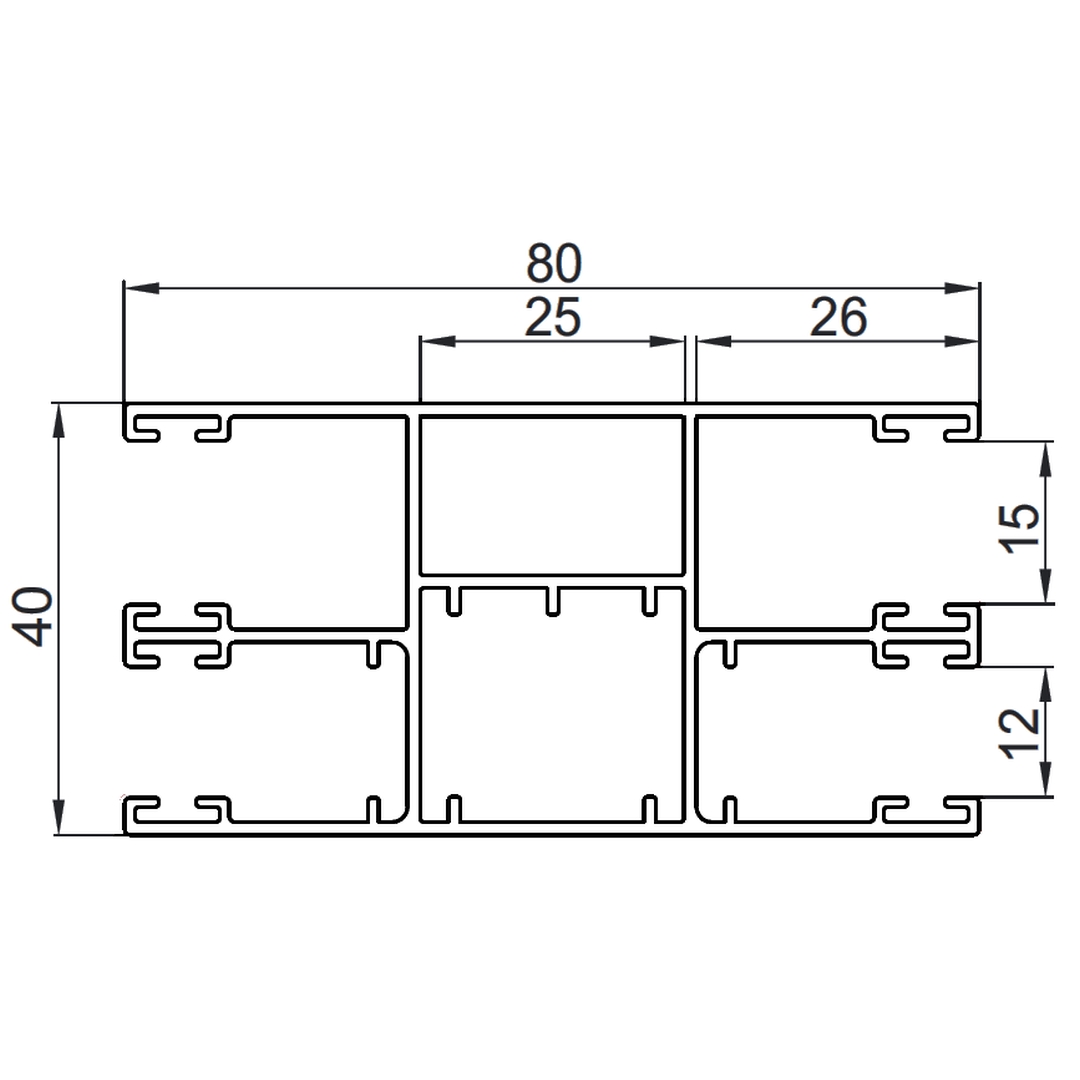

Voorzetrolluik geleiderail PPDM 80mm hor dubbel
Geleiderail-eindkappen voor voorzetrolluik PIT inbouwsysteem

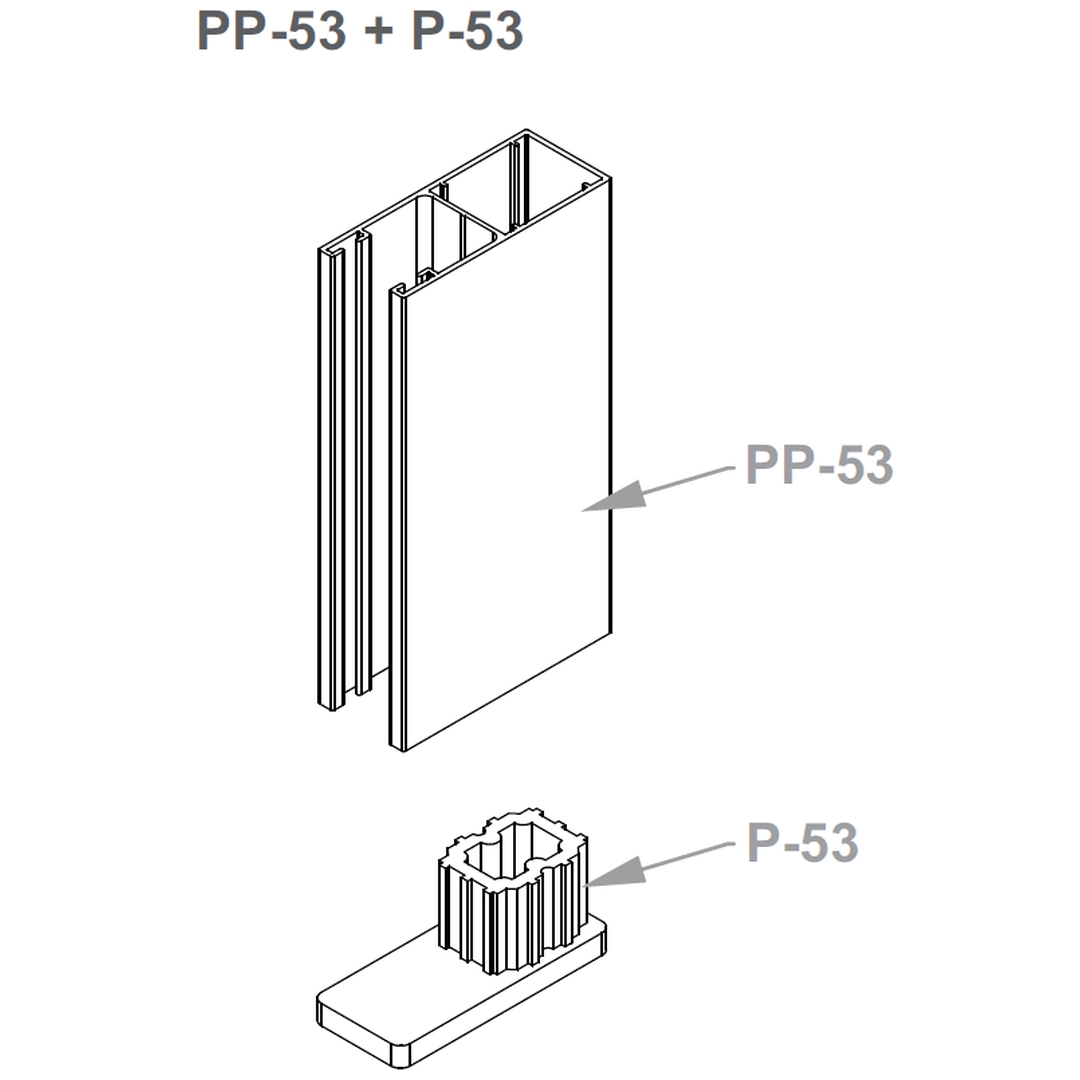

Voorzetrolluik geleiderail eindkappen PP 53mm P 53mm

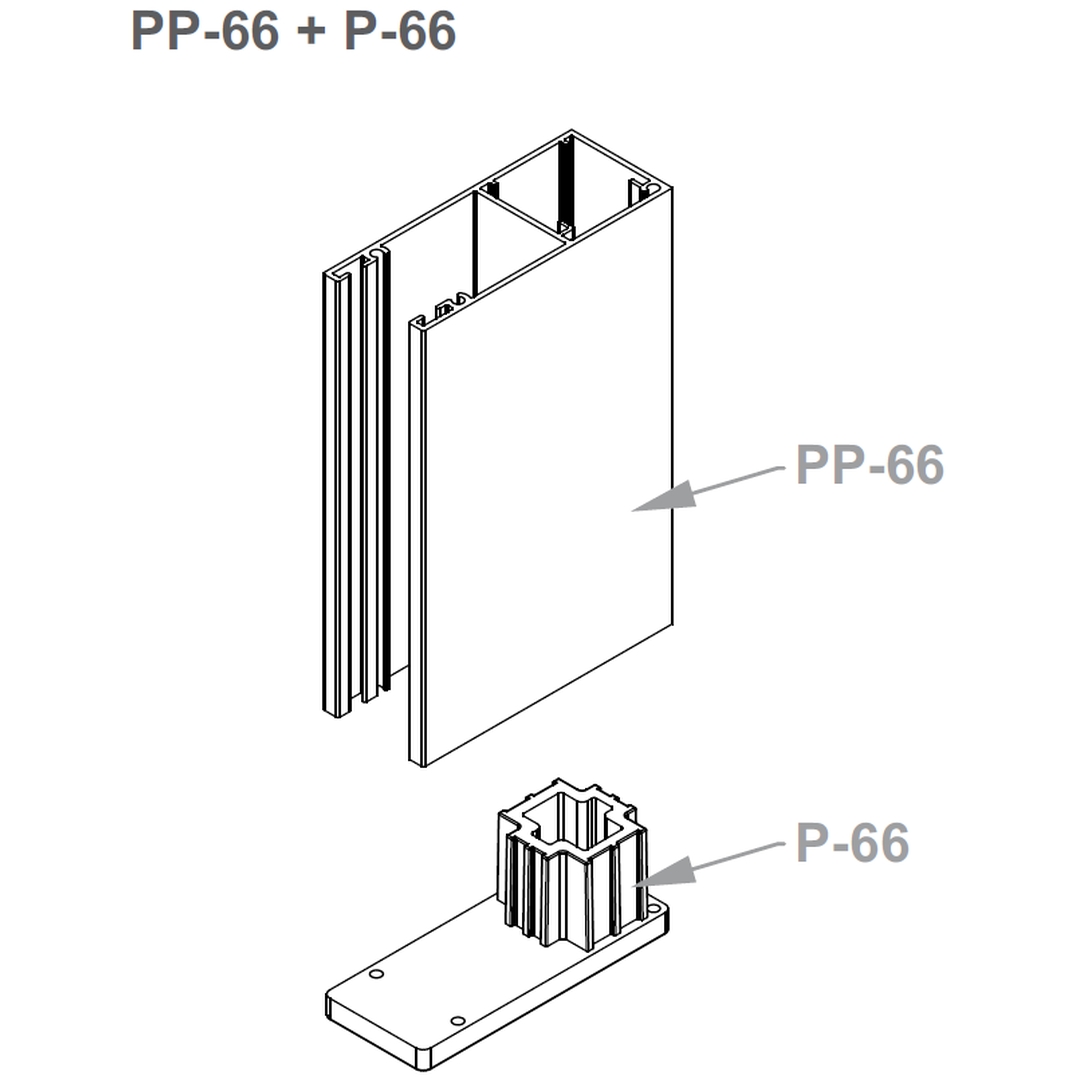

Voorzetrolluik geleiderail eindkappen PP 66mm P 66mm

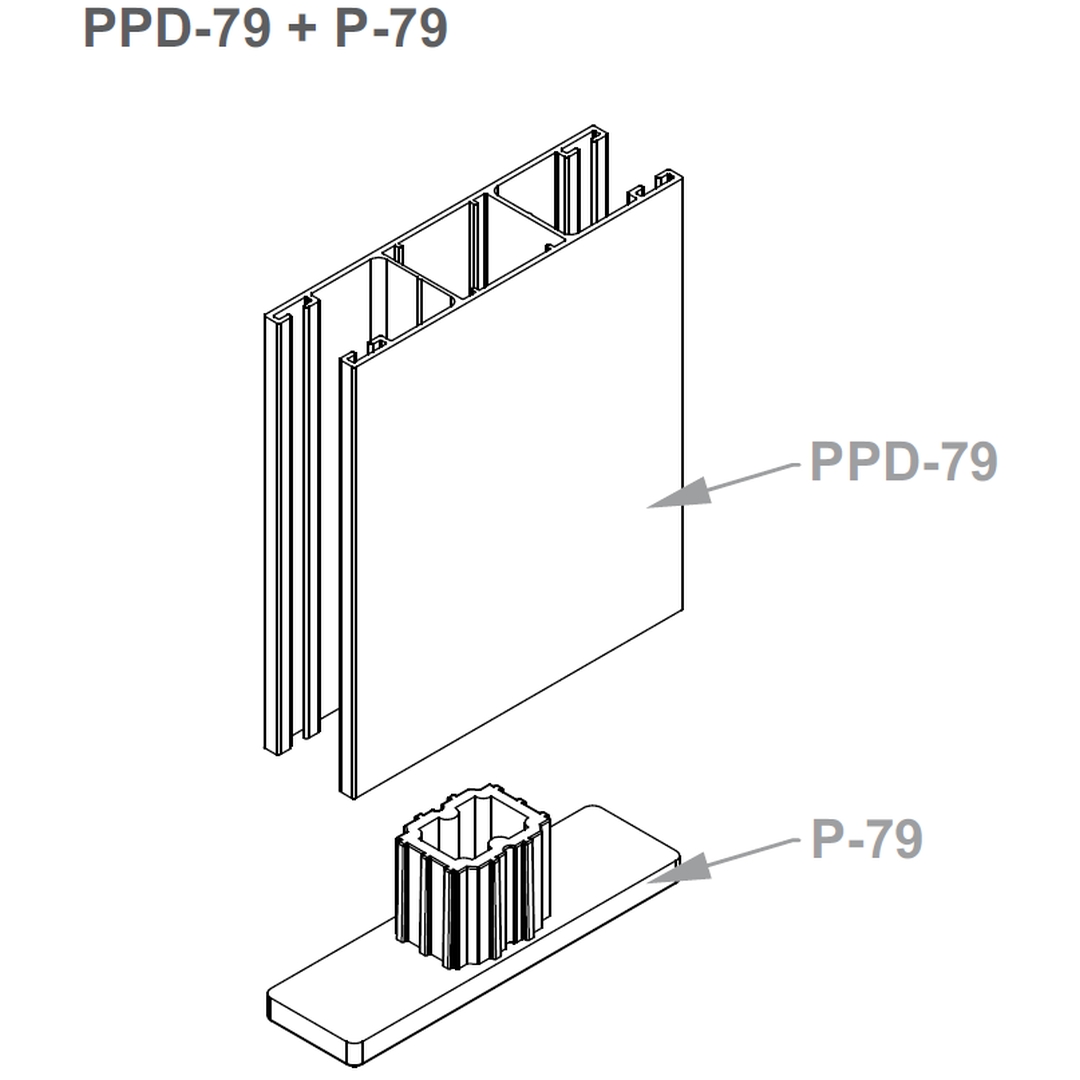

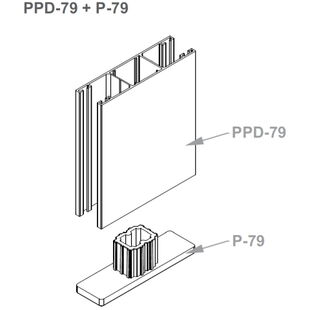

Voorzetrolluik geleiderail eindkappen PPD 79mm P 79mm

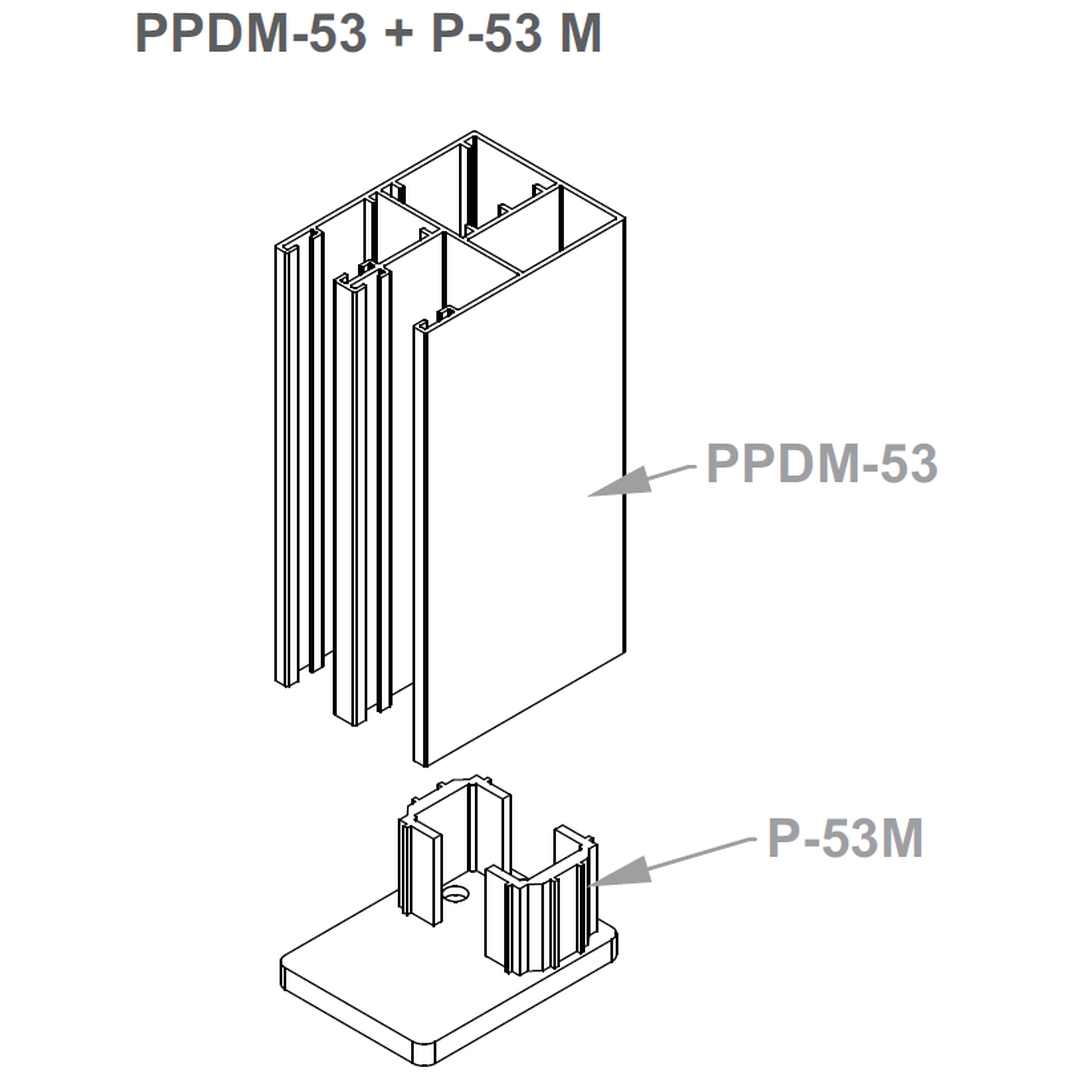

Voorzetrolluik geleiderail eindkappen PPDM 53mm P 53mm
Geleiderails afdekkingen voor voorzetrolluik

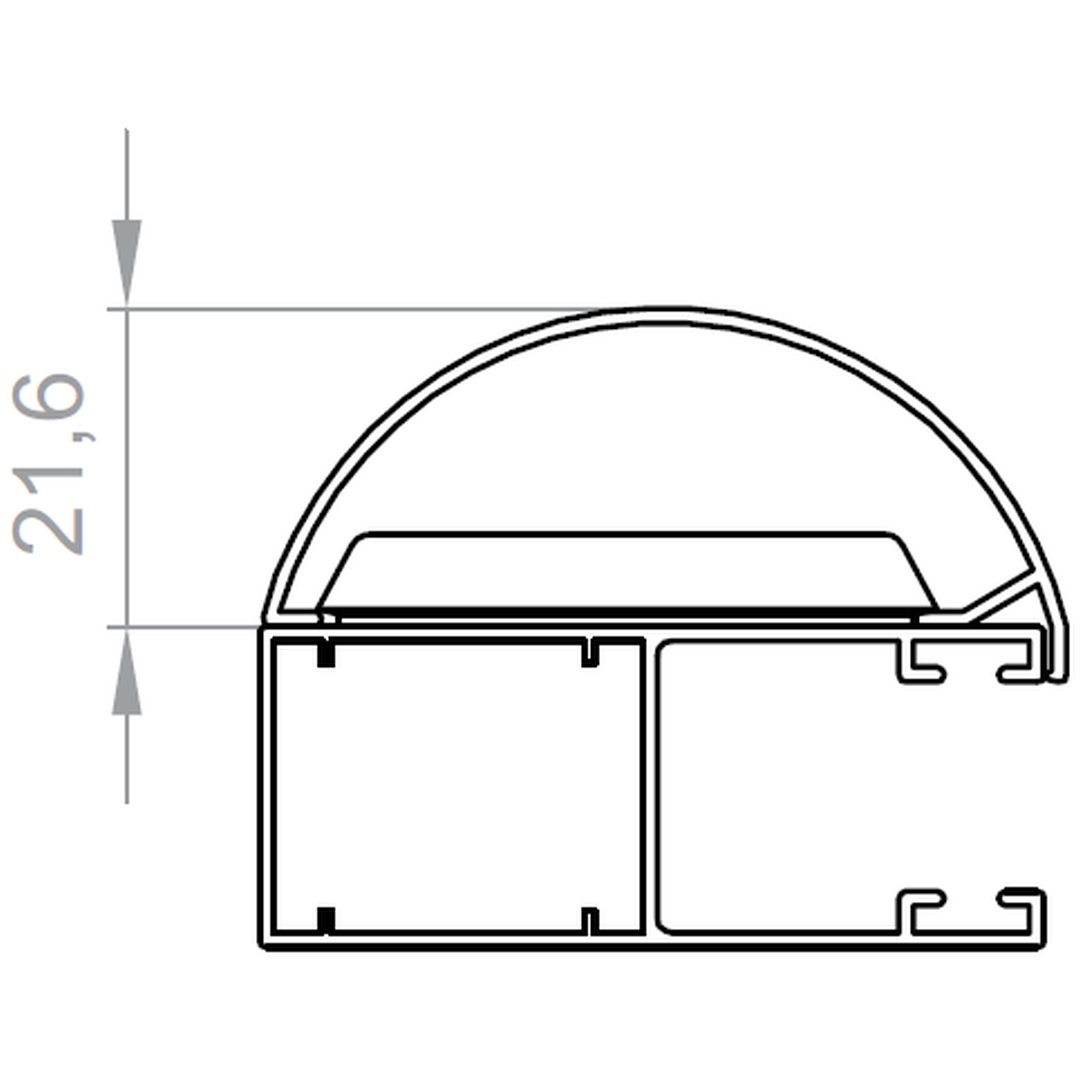

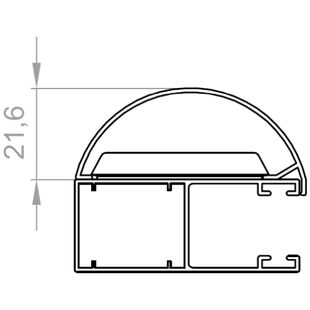

Voorzetrolluik geleiderail afdekking N-PPDO 53mm rond detail

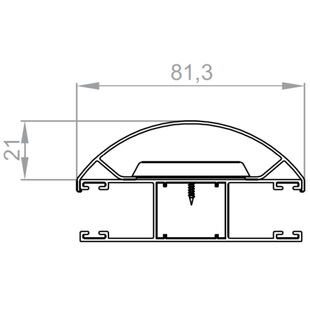

Voorzetrolluik geleiderail afdekking rond dubbel detail

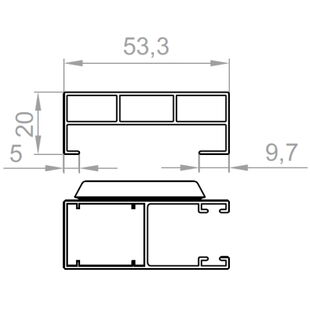

Detail van afstandslijst van geleiderail voor voorzetrolluik

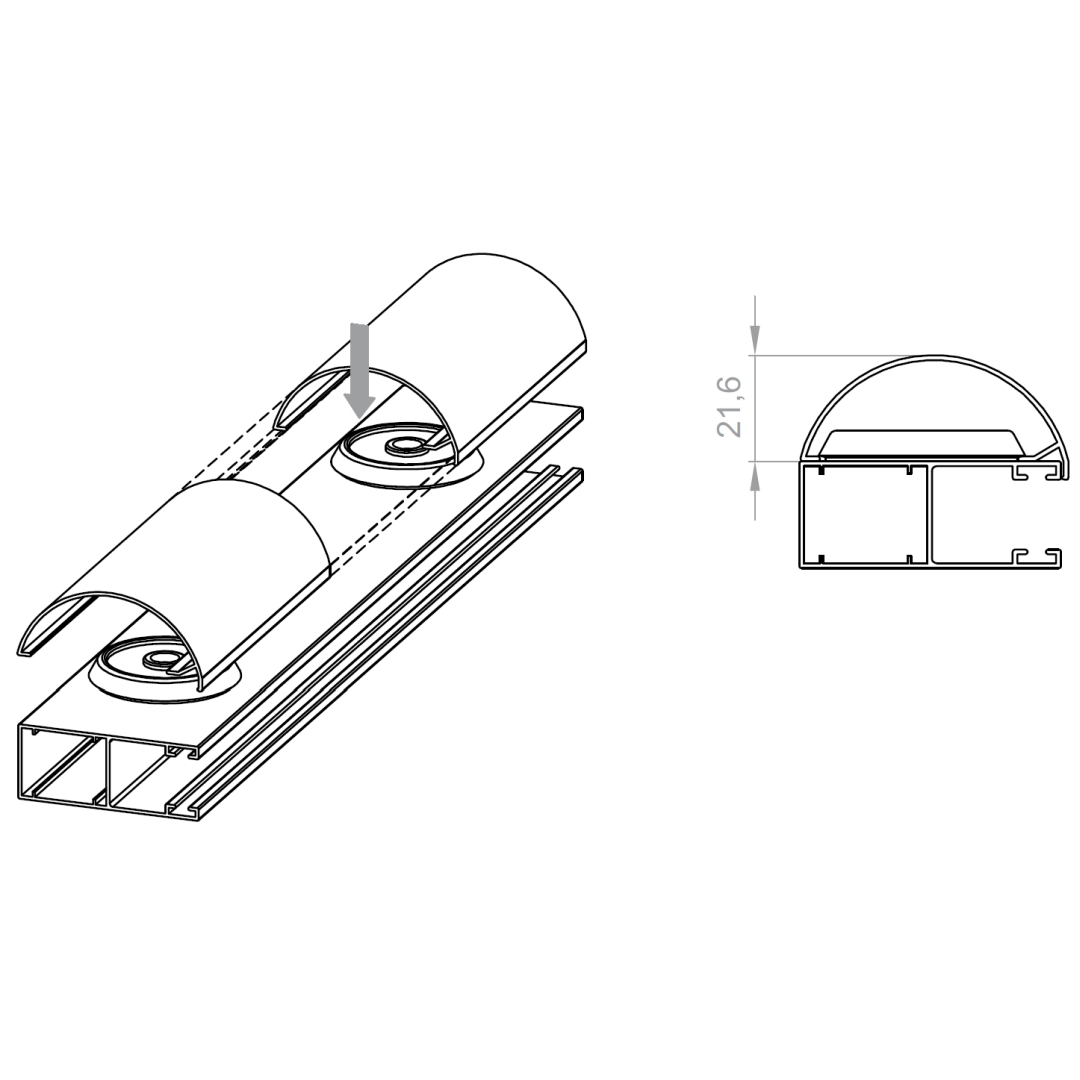

Voorzetrolluik geleiderail afdekking N-PPDO 53mm rond

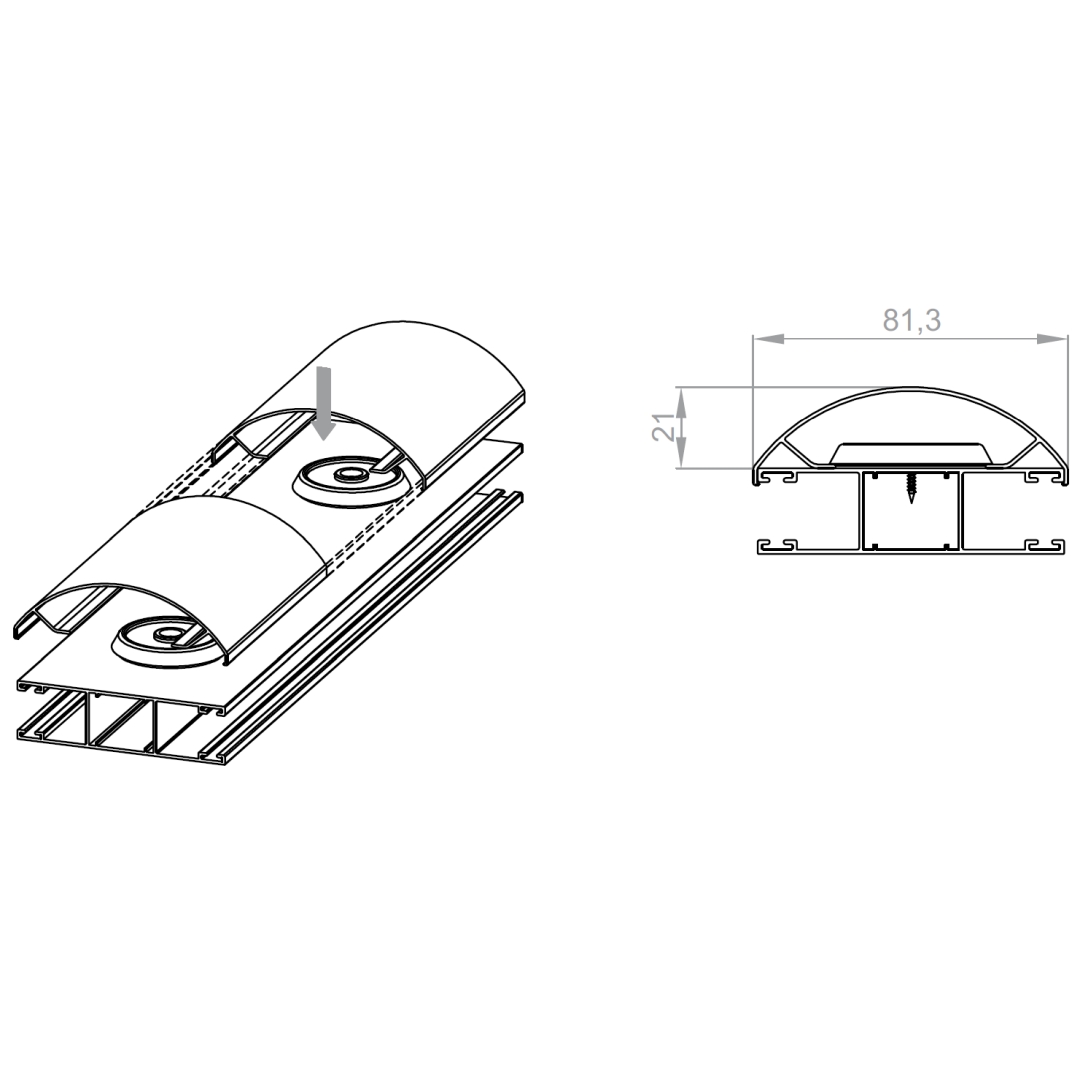

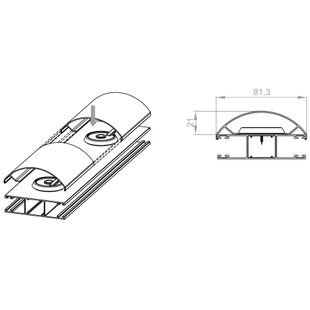

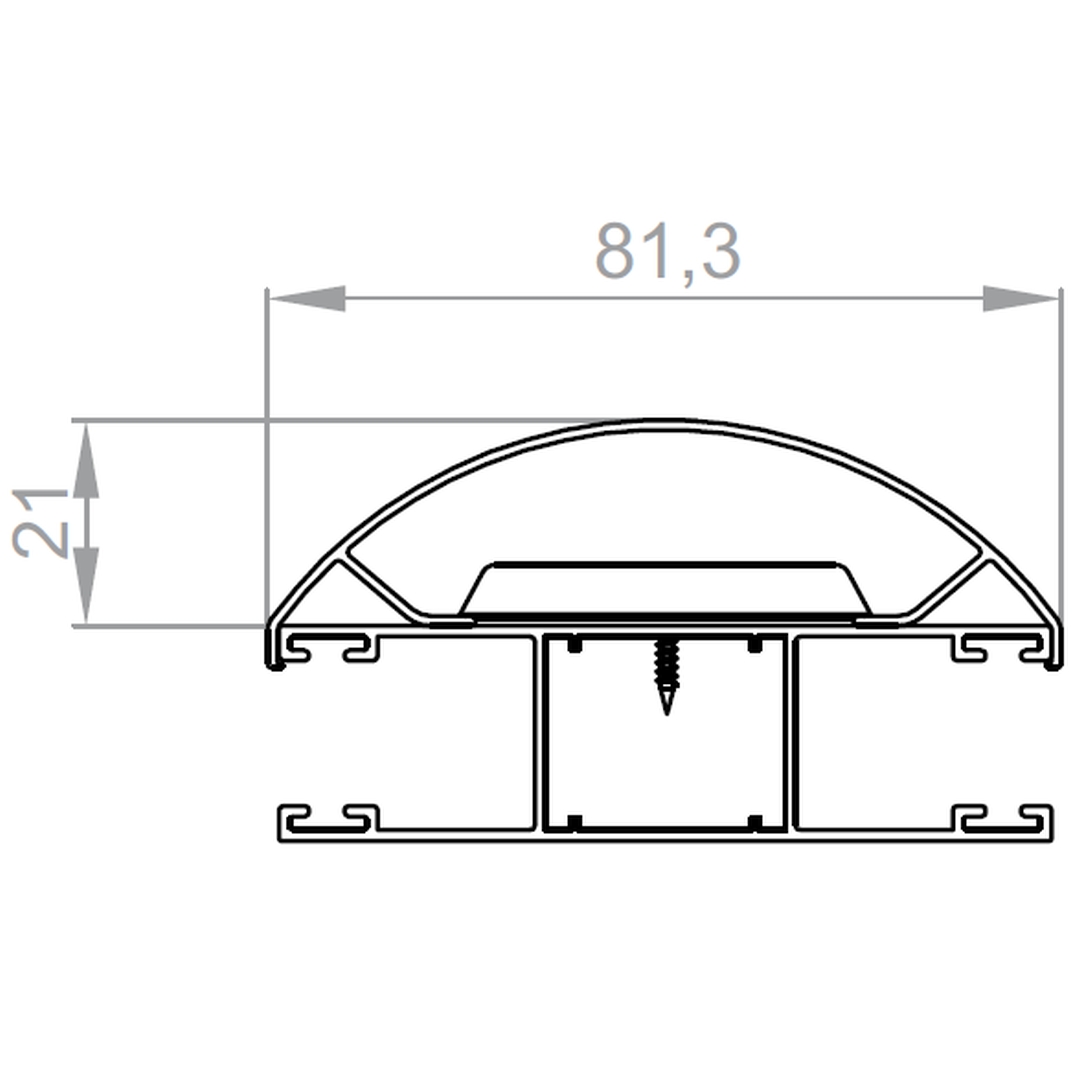

Voorzetrolluik geleiderail afdekking rond dubbel

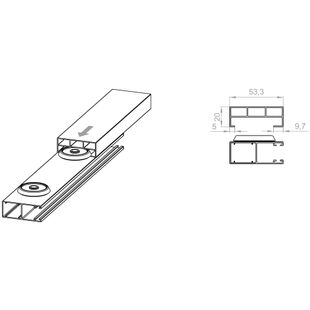

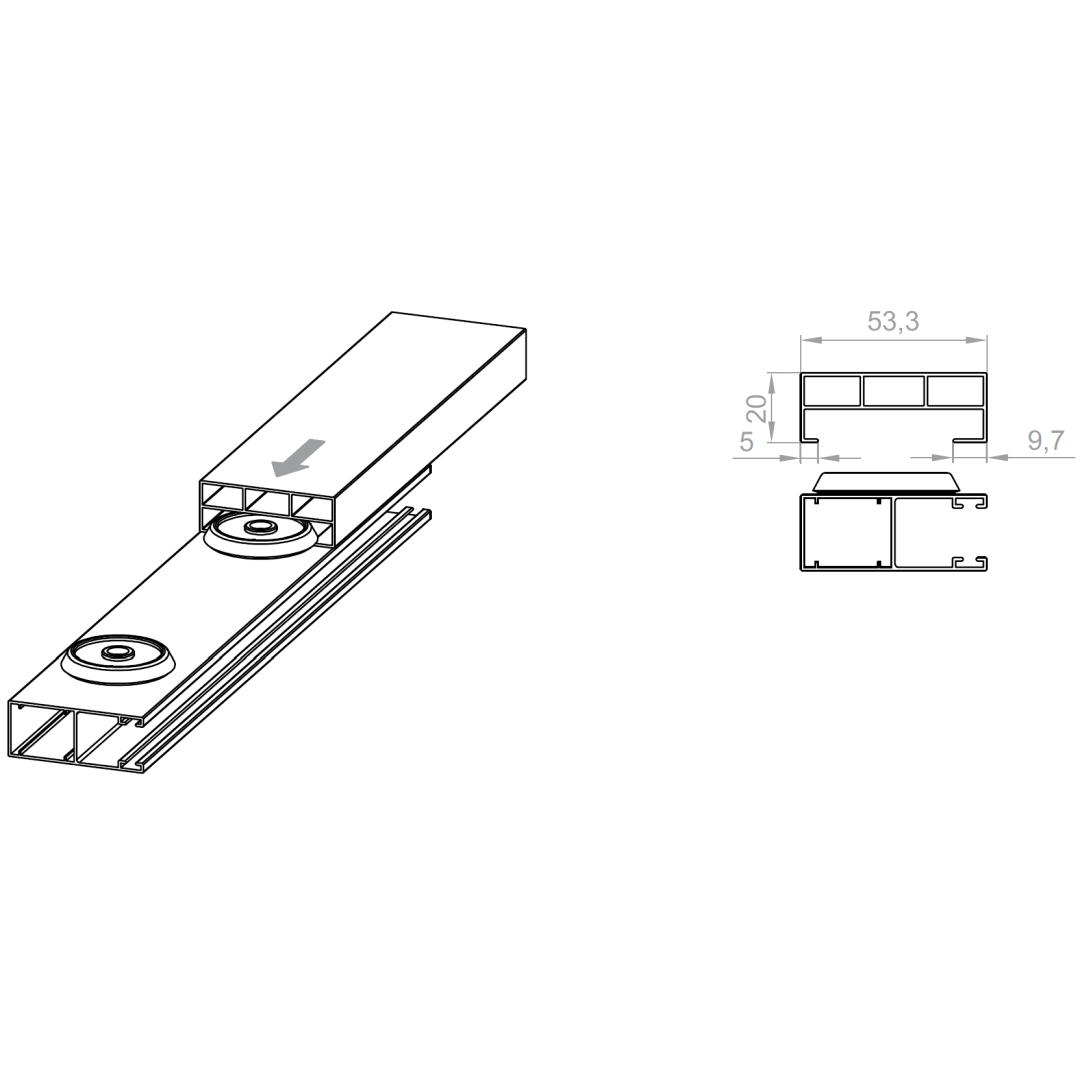

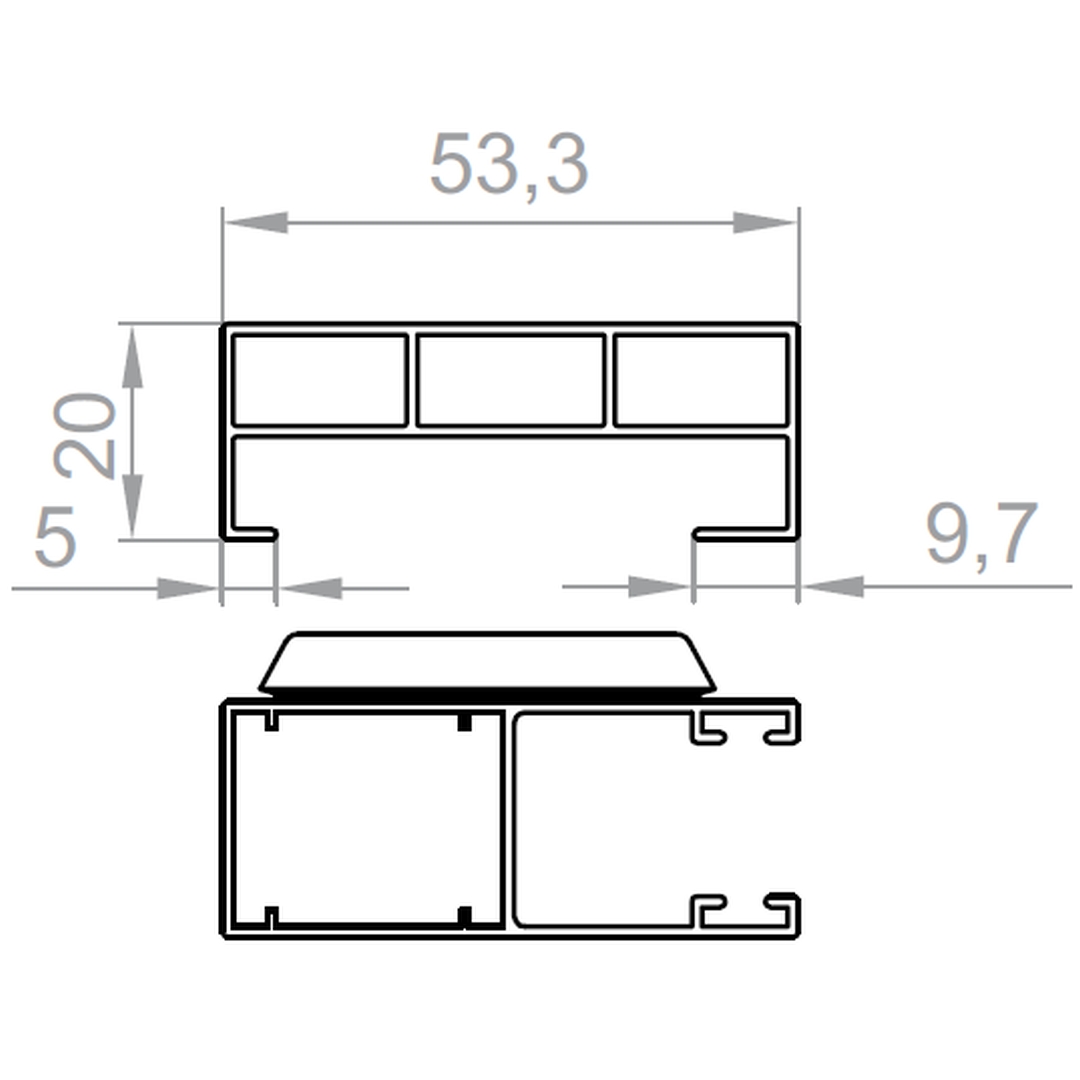

Voorzetrolluik geleiderail afstandslijst

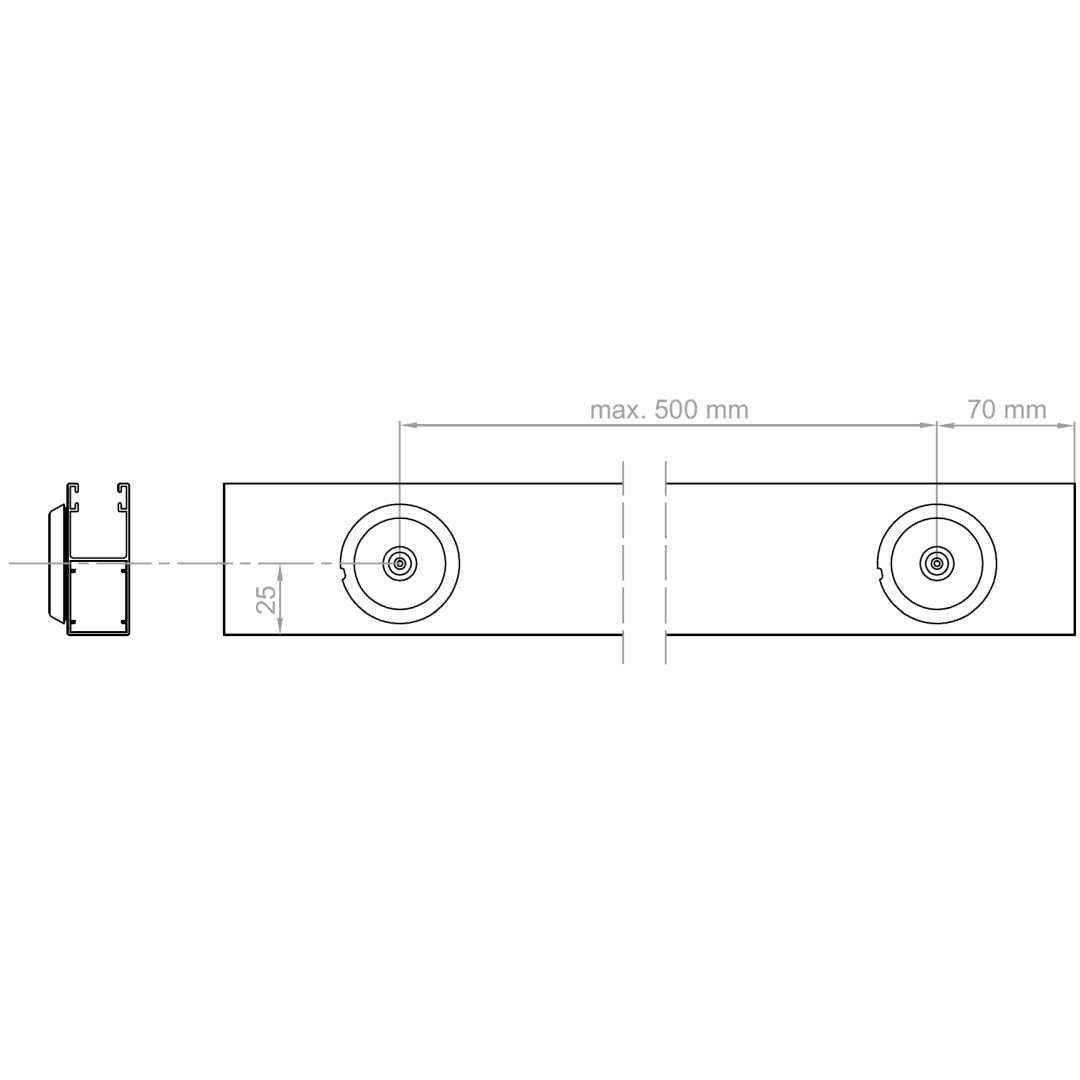

Montage van klikplaten voor de geleiderail van het voorzetrolluik

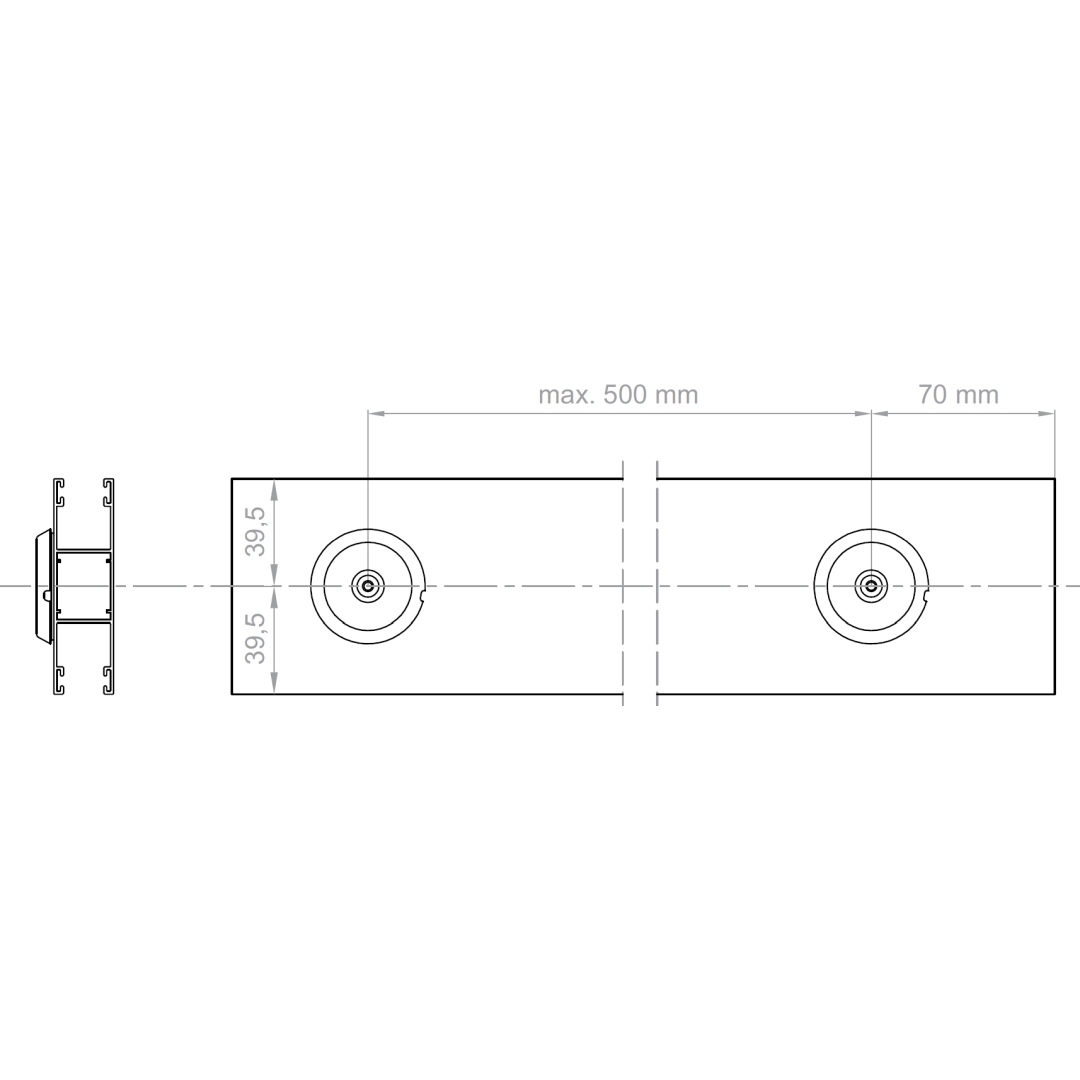

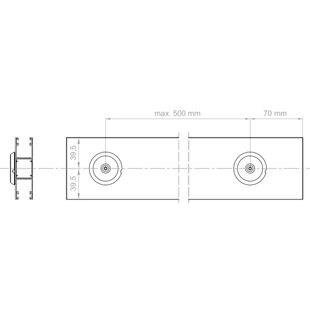

Montage van dubbele klikplaten op de geleiderail van het voorzetrolluik
Geleiderails montageboringen voor voorzetrolluik

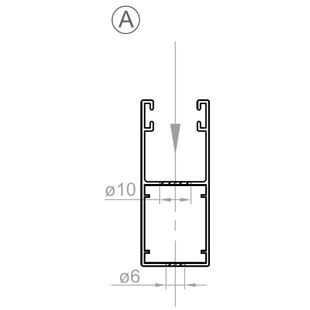

Voorzetrolluik geleiderail montageboring type A

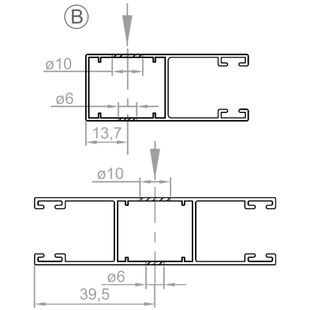

Voorzetrolluik geleiderail montageboring type B

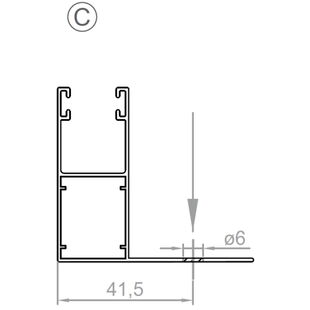

Voorzetrolluik geleiderail montageboring type C
Rolluikpantser lamellen (profielen)

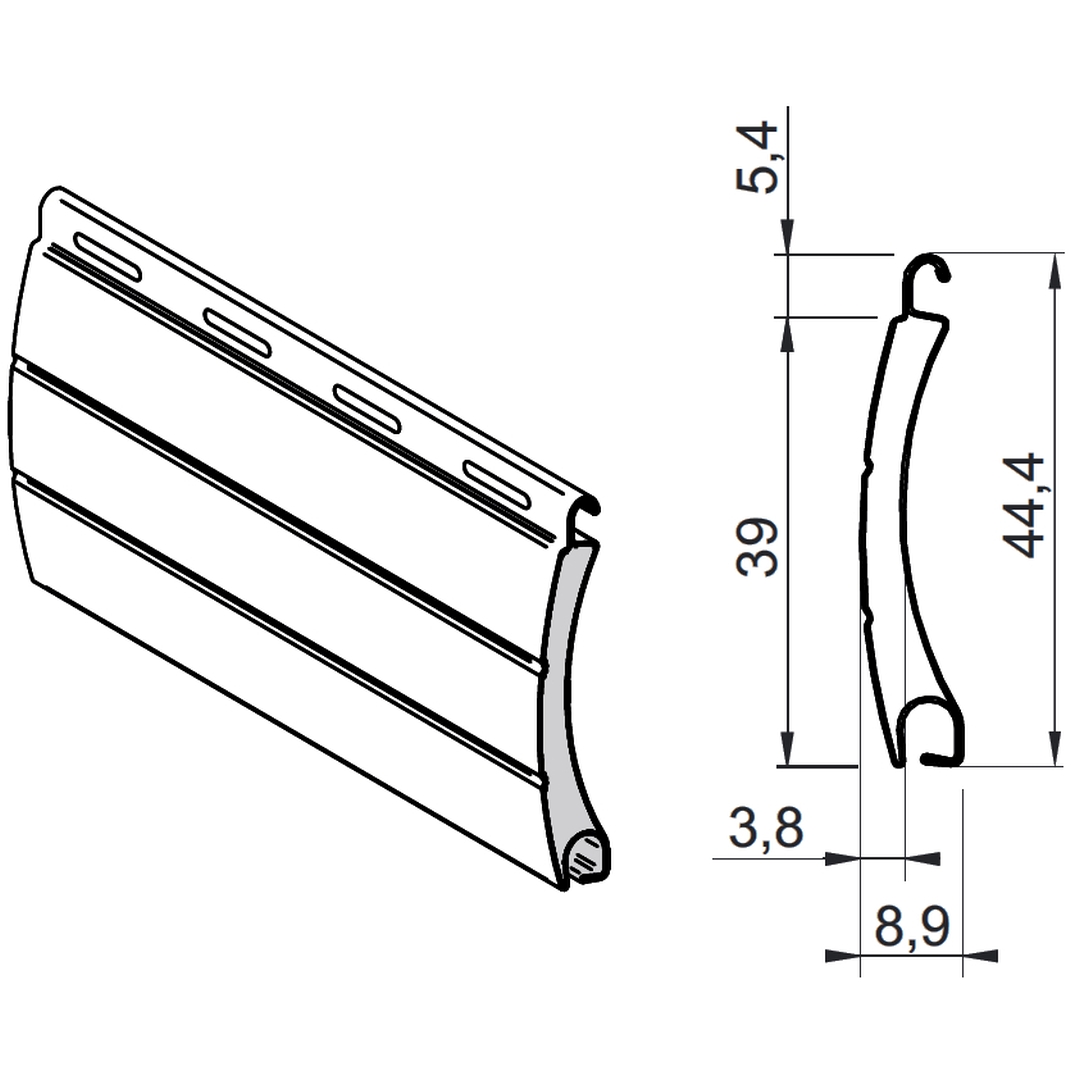

Rolluikprofiel PA 39mm (Alu)

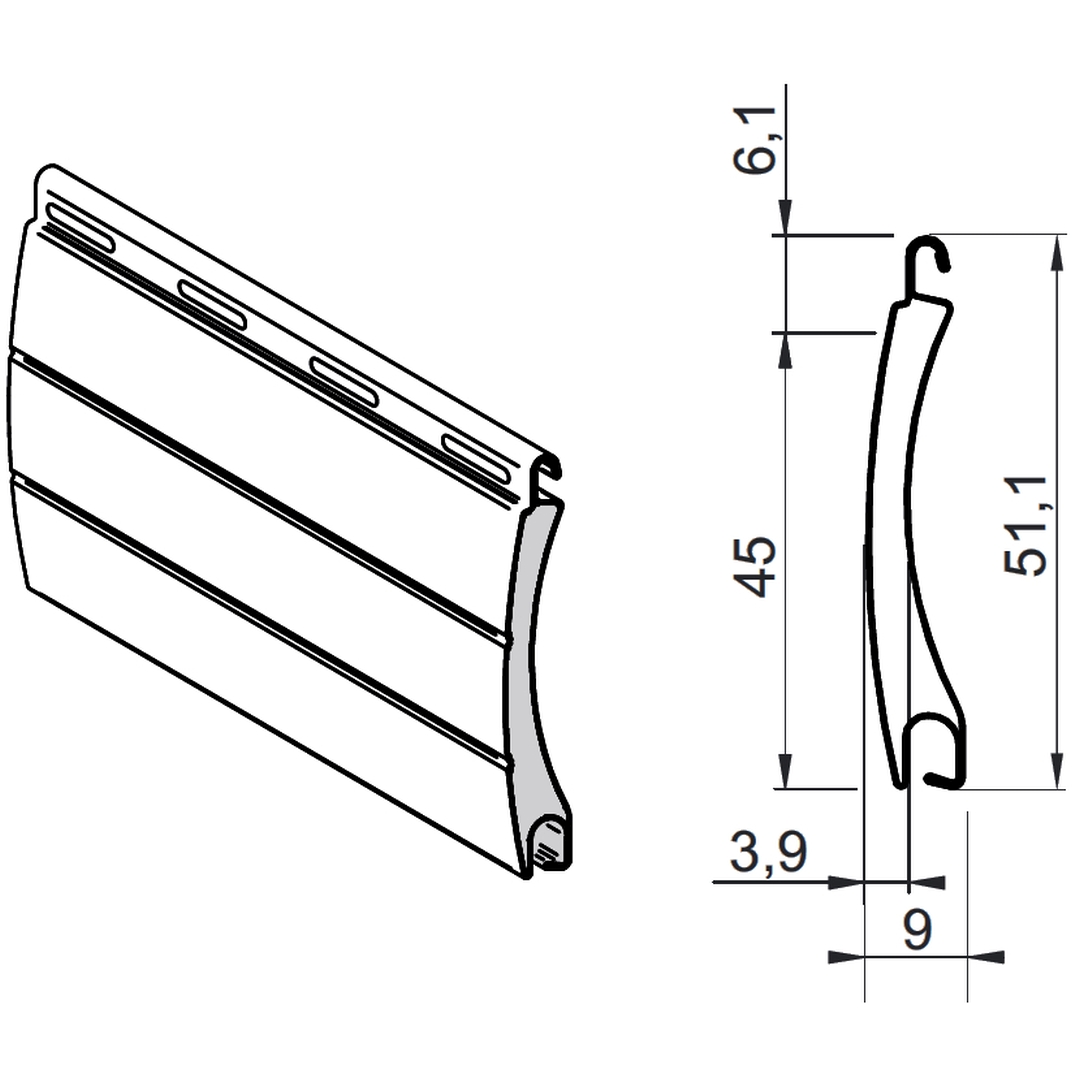

Rolluikprofiel PA 45mm (Alu)

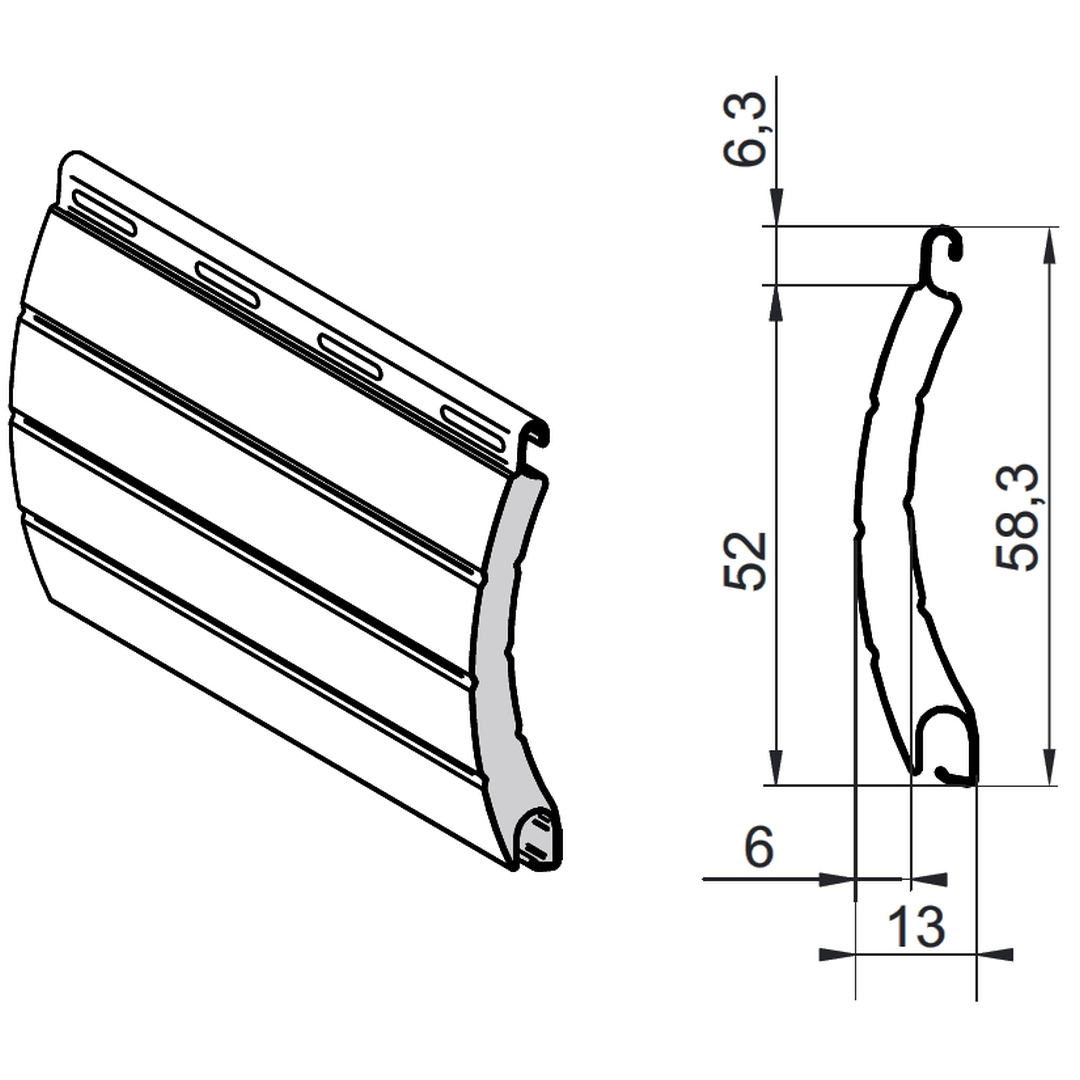

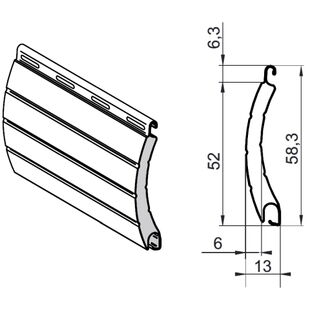

Rolluikprofiel PA 52mm (Alu)
Voorzetrolluik eindlijsten (afsluitlijsten)

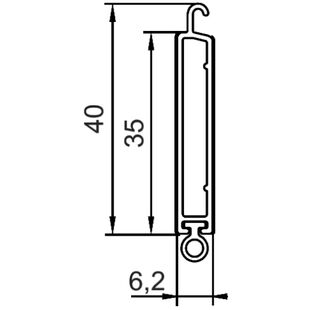

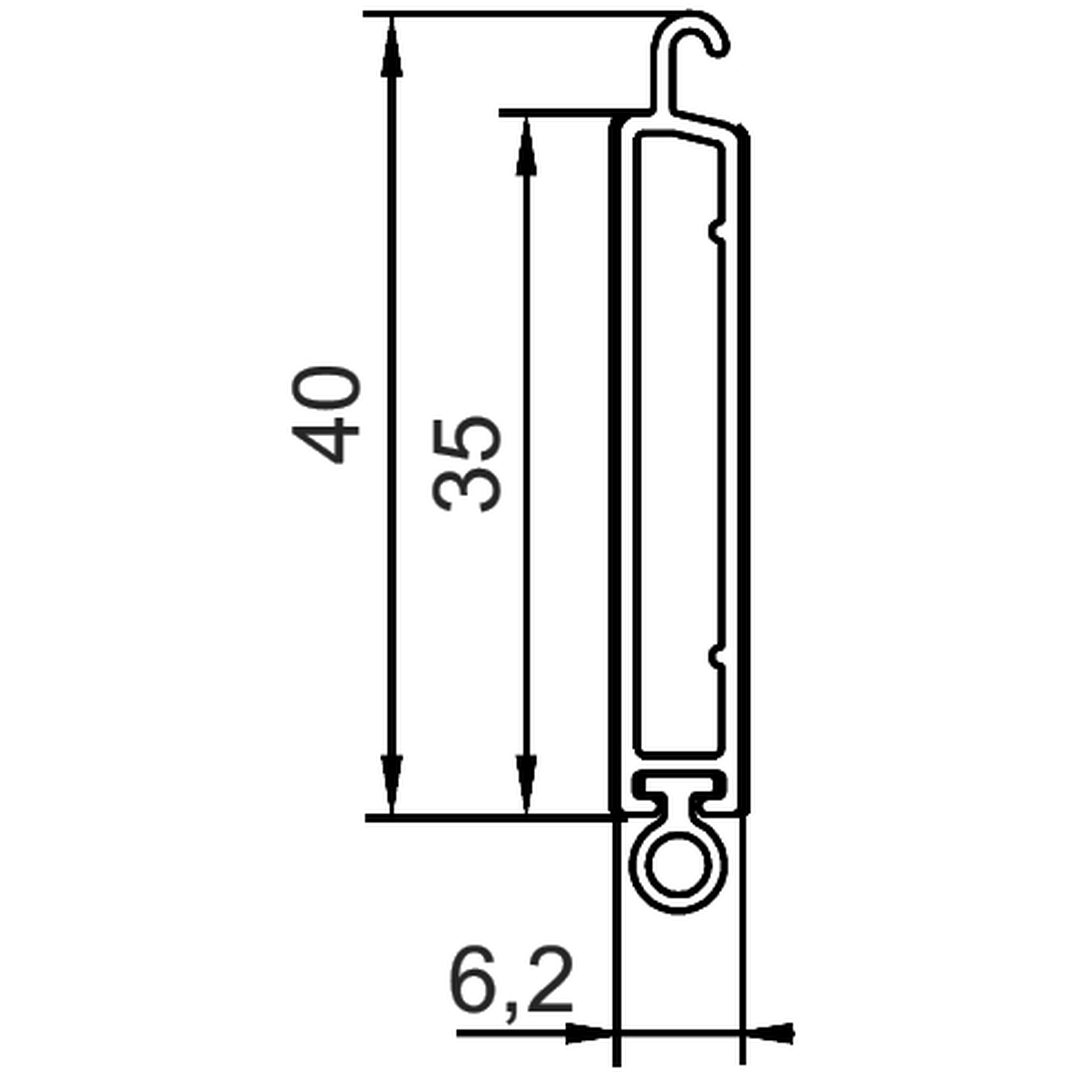

Rolluikpantser eindlijst LD 35mm Mini

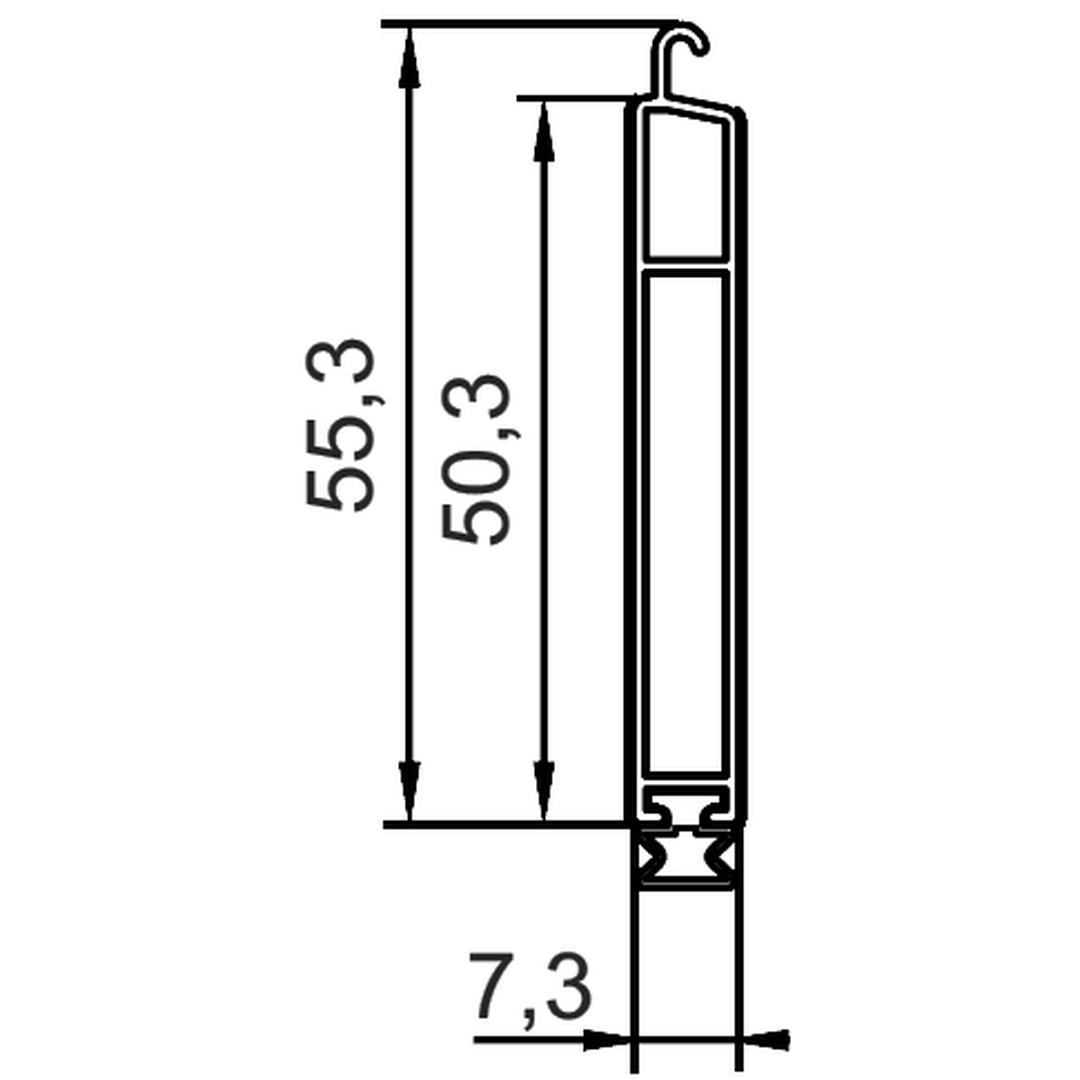

Rolluikpantser eindlijst LD 37mm
Voorzetrolluik aandrijvingsboringen
Voorzetrolluik aandrijvingsboringen banduitgang

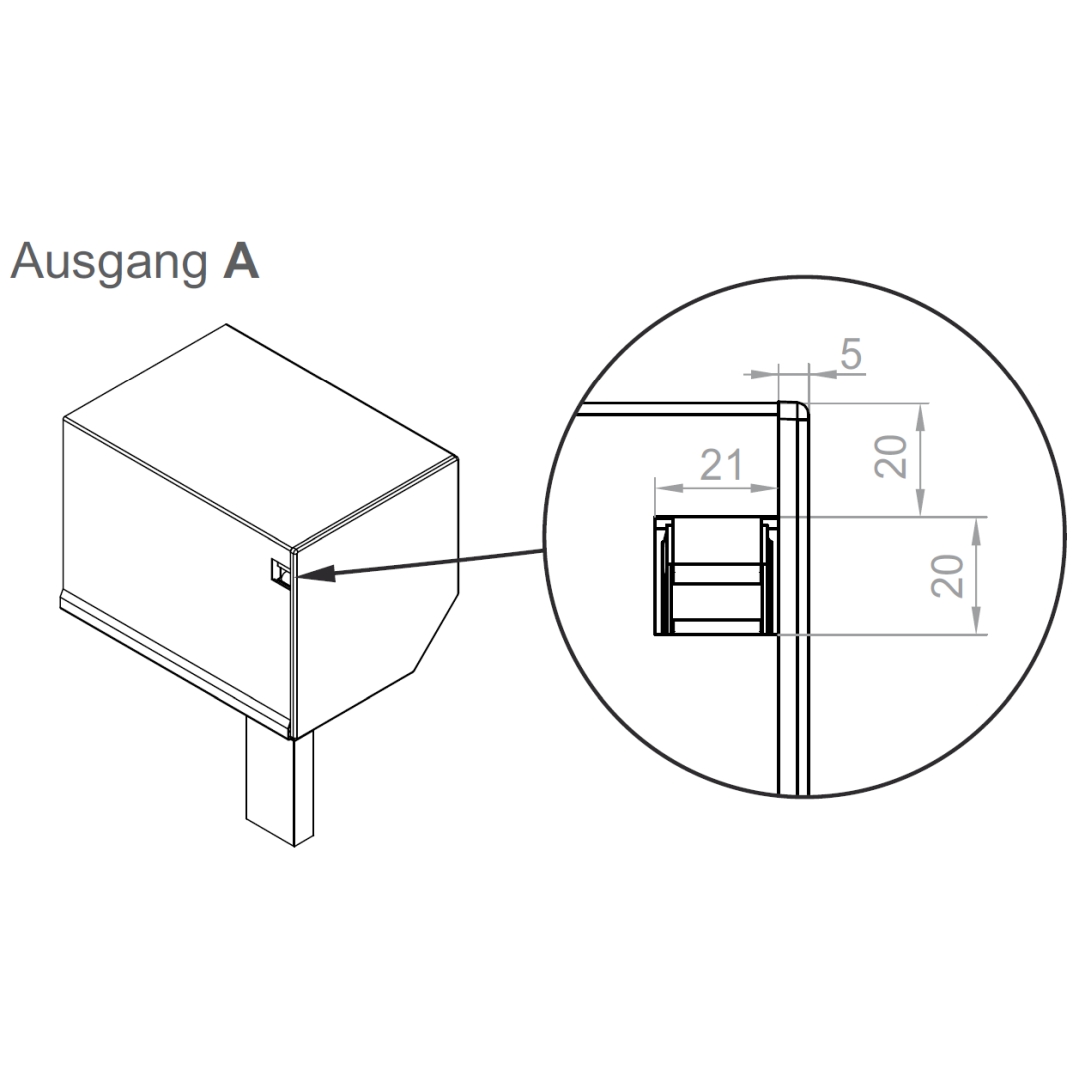

Voorzetrolluik aandrijving uitgang type A

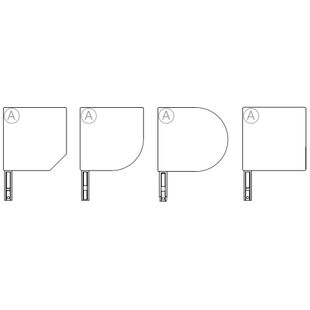

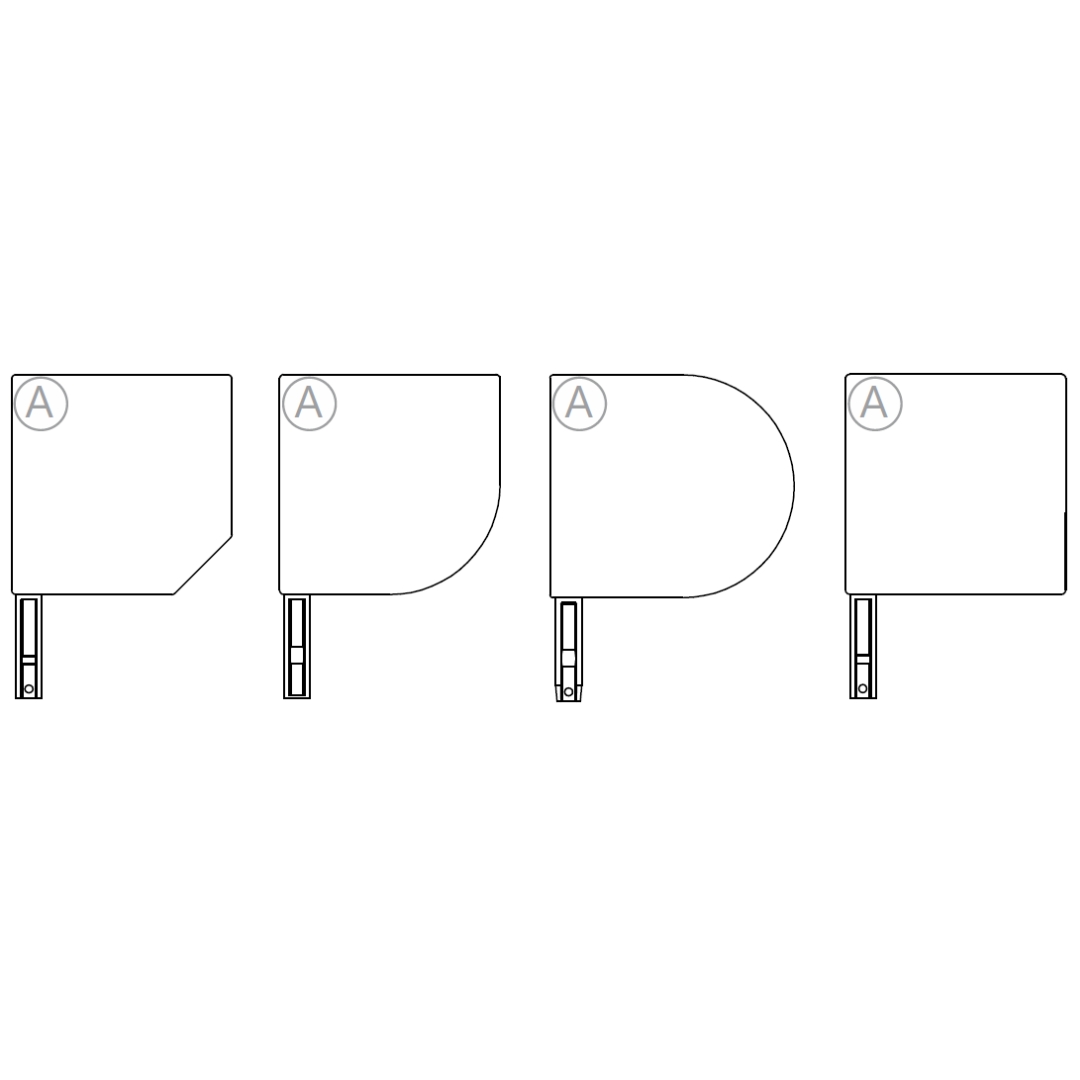

Voorzetrolluik aandrijving uitgang type A schema

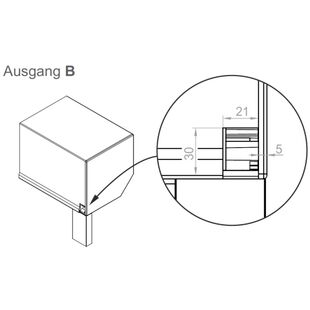

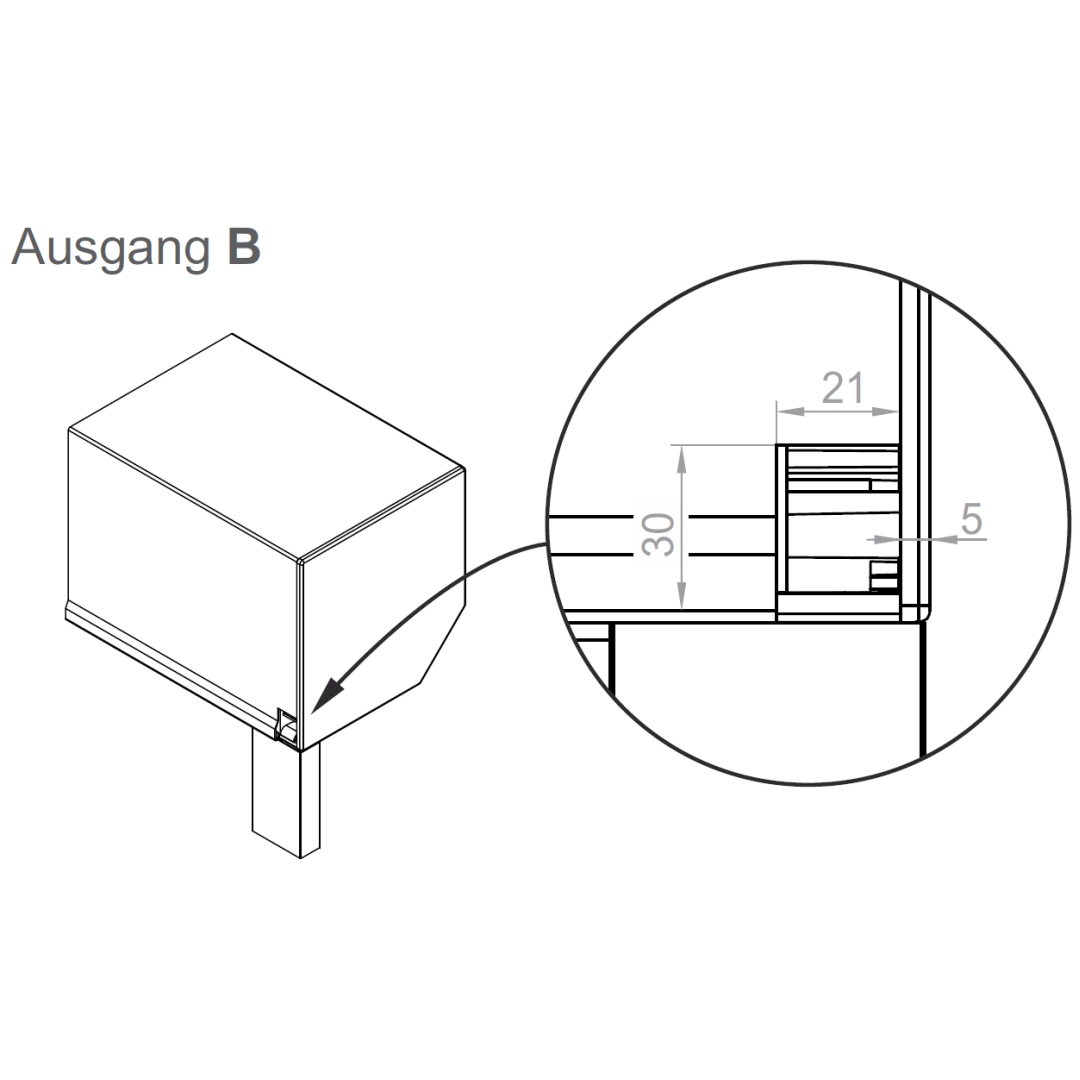

Voorzetrolluik aandrijving uitgang type B

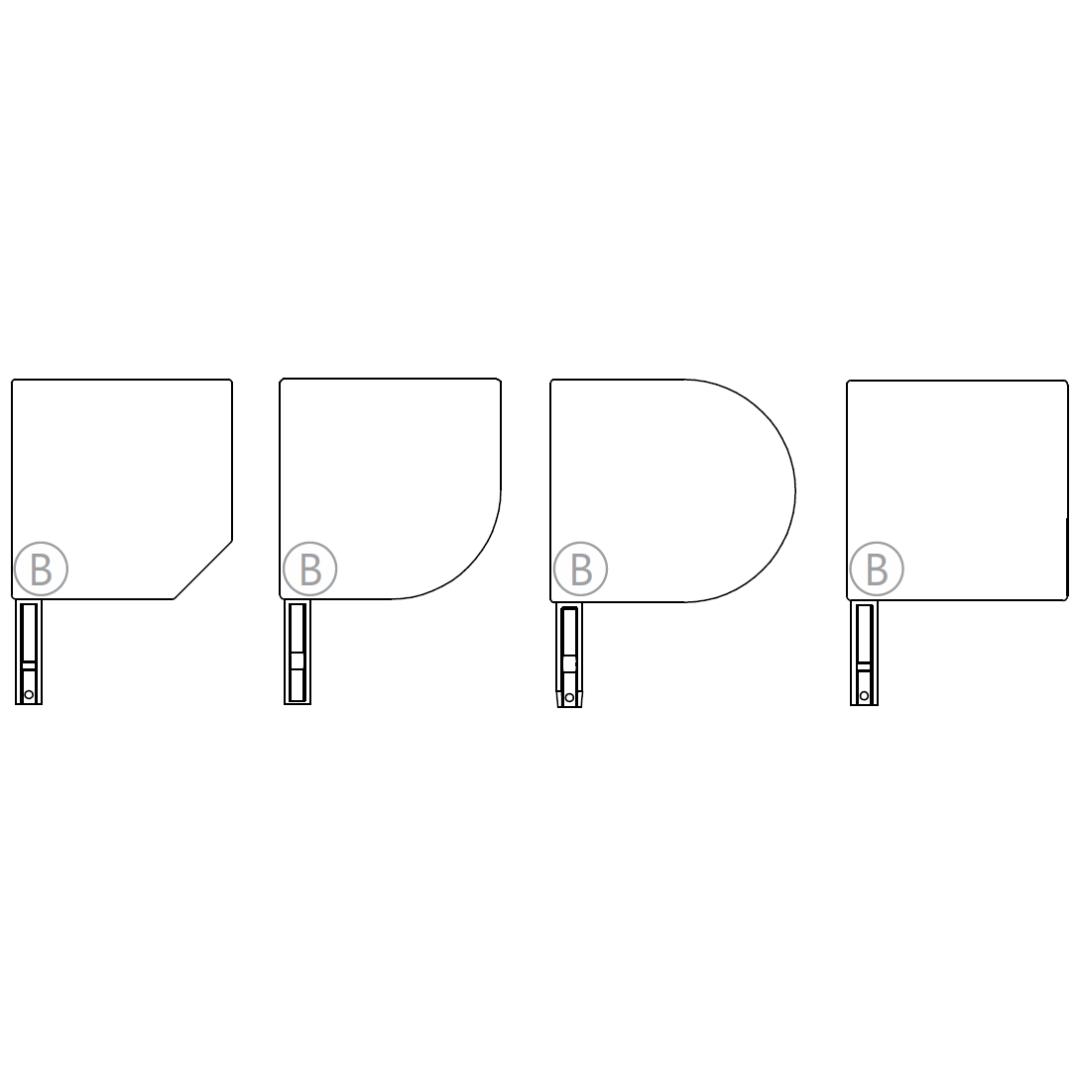

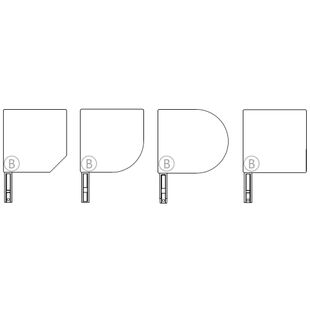

Schema van de uitgang van de aandrijving van het voorzetrolluik type B
Montagetypen voor voorzetrolluiken
Voorzetrolluik geleiderails PIT inbouwsysteem - inbouwvoorbeeld 1:
Voorzetrolluik geleiderail PP 53 mm montage type A

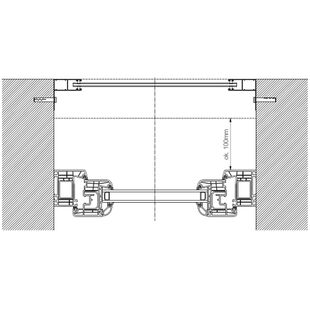

Voorzetrolluik geleiderail PK 53 mm montage type C
Voorzetrolluik geleiderails PIT inbouwsysteem - inbouwvoorbeeld 2:

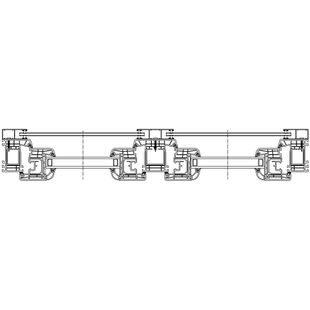

Voorzetrolluik geleiderail PP 53mm PPD 79mm montage type B
Voorzetrolluik geleiderail PP 53 mm montage type B

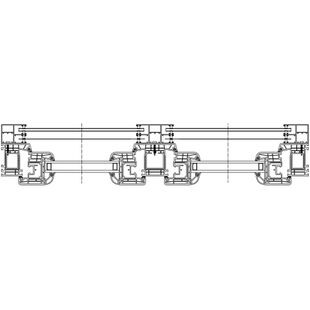

Voorzetrolluik geleiderail PPDM 53mm PPDM 80mm montage type B
