Detailtekeningen voorzetrolluik PRL kwart rond

Inhoudsopgave:

Voorzetrolluik PRL explosietekening

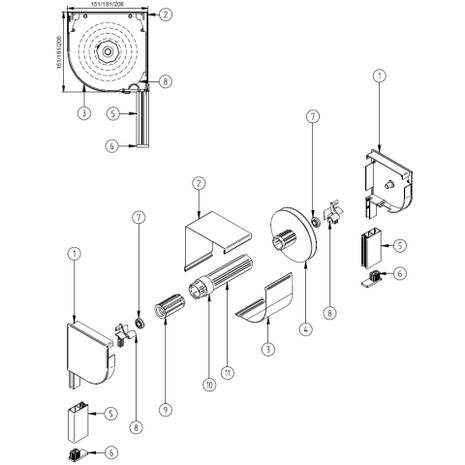

Voorzetrolluik PST explosietekening

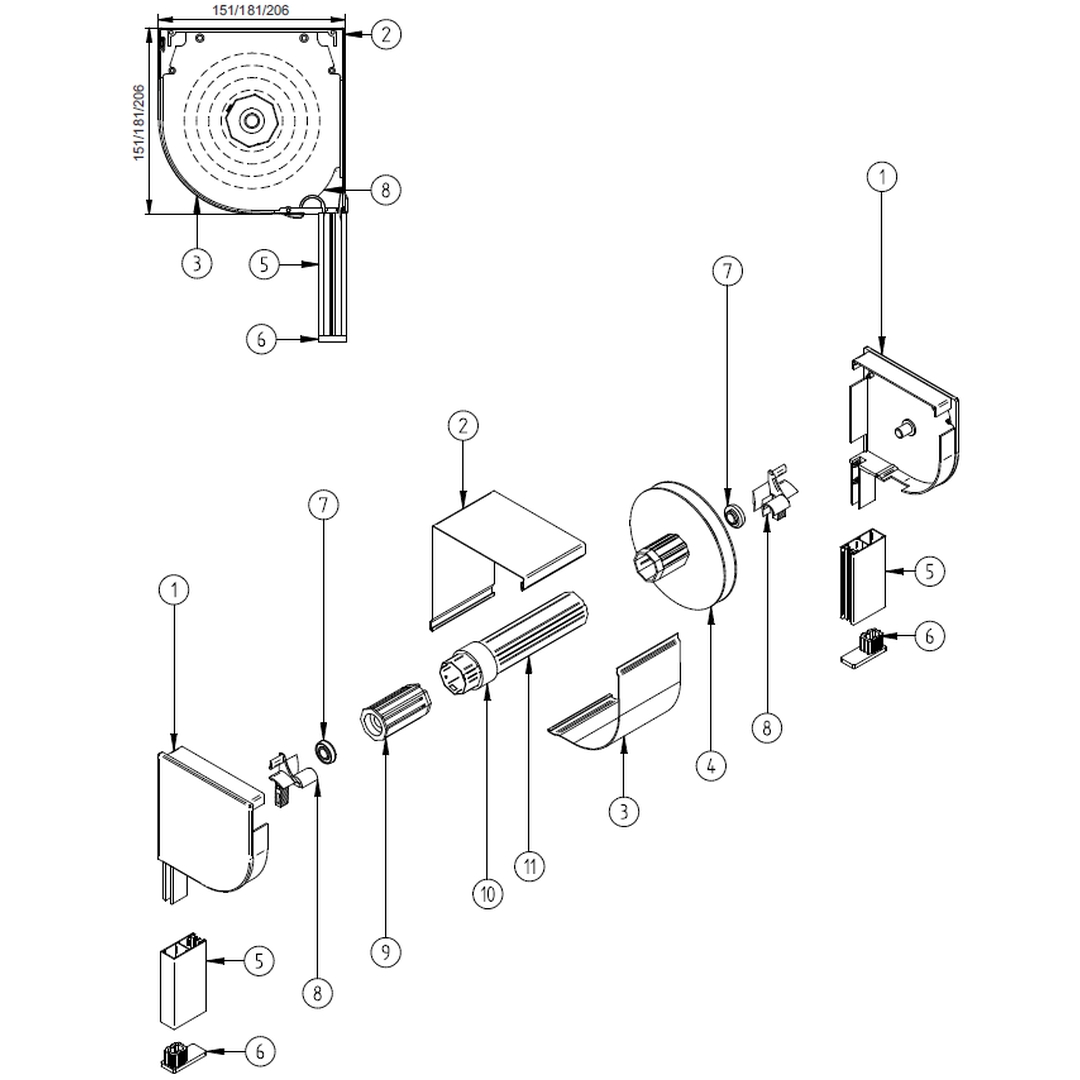

Explosietekening voorzetrolluik PRL

  1. Afdekklep
  2. Kast boven
  3. Kast onder
  4. Geleideschijf voor kast
  5. Enkele geleiderail
  6. Aluminium eindkap voor geleiderail
  7. Kogellager
  8. Inlooptrechter van het profiel
  9. Walskap voor achthoekige stalen as
  10. Adapterring
  11. Achthoekige stalen as

Voorzetrolluik PRL kastvormen doorsneden

Voorzetrolluik PRL met kasthoogte 151 mm

Voorzetrolluik PRL 151mm

Voorzetrolluik PRL met kasthoogte 181 mm

Voorzetrolluik PRL 181mm

Voorzetrolluik PRL met kasthoogte 206mm

Voorzetrolluik PRL 206mm

Voorzetrolluik PRL kastvormen met insectenwering

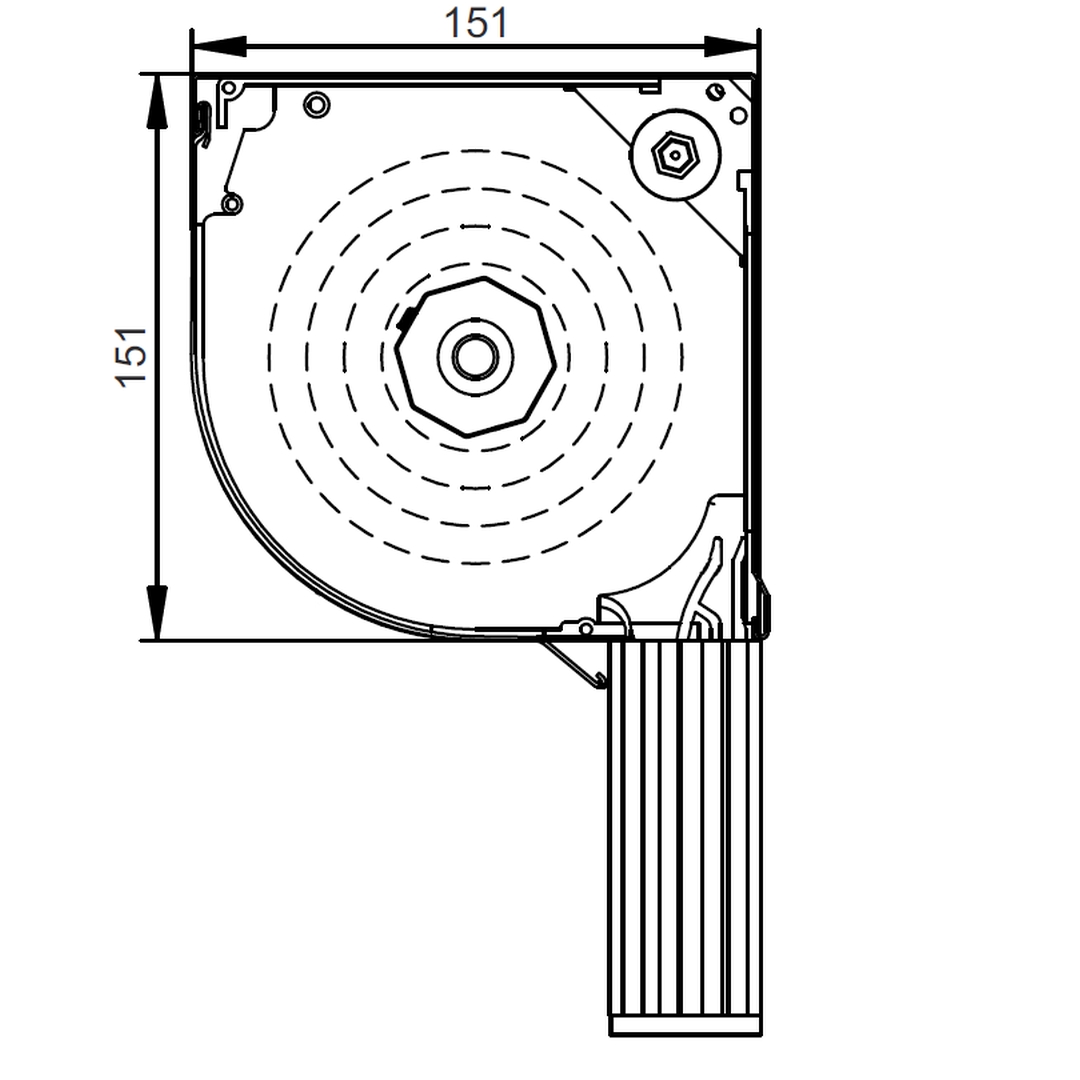

voorzetrolluik PRL met kasthoogte 151 mm met hor

Voorzetrolluik PRL 151mm met hor

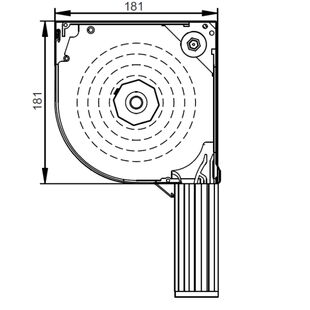

Voorzetrolluik PRL met kasthoogte 181 mm met hor

Voorzetrolluik PRL 181mm met hor

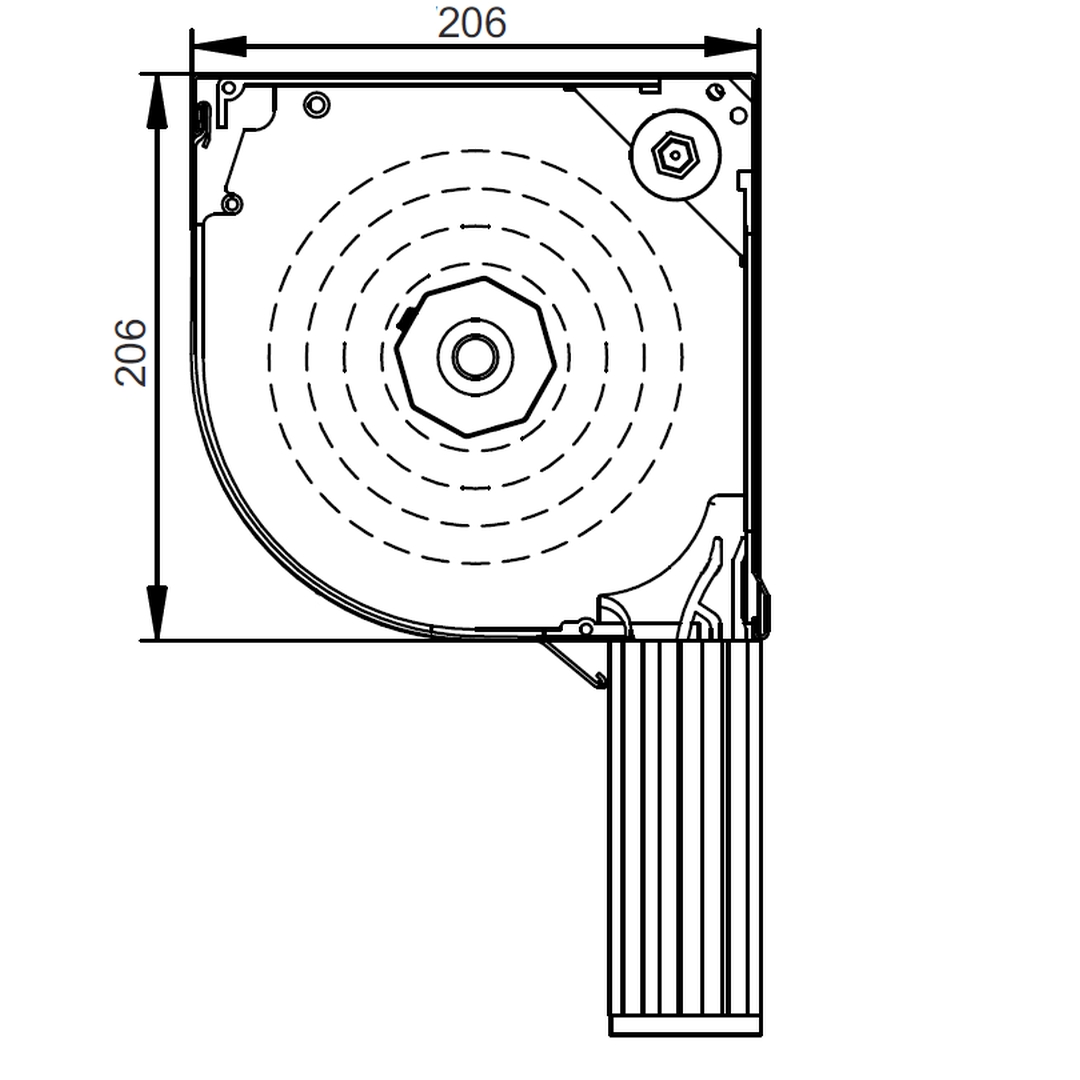

Voorzetrolluik PRL met kasthoogte 206 mm met hor

Voorzetrolluik PRL 206mm met hor

voorzetrolluik PRL onderdelen

Geleiderails voor voorzetrolluik PRL

Voorzetrolluik geleiderail PP 53mm

Voorzetrolluik geleiderail PP 53mm

Voorzetrolluik geleiderail PP 66mm

Voorzetrolluik geleiderail PP 66mm

Voorzetrolluik geleiderail PK 53 mm met hoekprofiel

Voorzetrolluik geleiderail PK 53 mm met hoekprofiel

Voorzetrolluik geleiderail 53mm PPDM hor

Voorzetrolluik geleiderail PPDM 53mm Hor

Voorzetrolluik geleiderail 79mm PPD dubbel

Voorzetrolluik geleiderail PPD 79mm dubbel

Voorzetrolluik geleiderail 80 mm PPDM hor dubbel

Voorzetrolluik geleiderail PPDM 80mm dubbele hor

Geleiderail eindkappen voor voorzetrolluik PRL

Voorzetrolluik geleiderail eindkappen PP 53mm P 53mm

Voorzetrolluik geleiderail eindkappen PP 53mm P 53mm

Voorzetrolluik geleiderail eindkappen PP 66mm P 66mm

Voorzetrolluik geleiderail eindkappen PP 66mm P 66mm

Voorzetrolluik geleiderail eindkappen PPD 79mm P 79mm

Voorzetrolluik geleiderail eindkappen PPD 79mm P 79mm

Voorzetrolluik geleiderail eindkappen PPDM 53mm P 53mm

Voorzetrolluik geleiderail eindkappen PPDM 53mm P 53mm

Geleiderails afdekkingen voor voorzetrolluik

voorzetrolluik geleiderail N-PPDO 53mm afdekking rond detail

Voorzetrolluik geleiderail afdekking N-PPDO 53mm rond detail

Voorzetrolluik geleiderail afdekking rond dubbel detail

Detail van dubbele ronde afdekking van de geleiderail van voorzetrolluik

voorzetrolluik geleiderail afstandslijst afdekking detail

Detail van de afstandslijst van de geleiderail van het voorzetrolluik

Voorzetrolluik geleiderail N-PPDO 53mm afdekking rond

Voorzetrolluik geleiderail afdekking N-PPDO 53mm rond

Voorzetrolluik geleiderail afdekking rond dubbel

Afdekking van de geleiderail voor voorzetrolluik rond dubbel

Voorzetrolluik geleiderail afstandslijst afdekking

Voorzetrolluik geleiderail afstandslijst

Montage van klikplaten voor de geleiderail van het voorzetrolluik

Montage van klikplaten voor de geleiderail van het voorzetrolluik

Voorzetrolluik geleiderail dubbele klikplaten montage

Montage van dubbele klikplaten voor de geleiderail van het voorzetrolluik

Geleiderails montageboringen voor voorzetrolluik

Voorzetrolluik geleiderail montageboring type A

Voorzetrolluik geleiderail montageboring type A

Voorzetrolluik geleiderail montageboring type B

Voorzetrolluik geleiderail montageboring type B

Voorzetrolluik geleiderail montageboring type C

Voorzetrolluik geleiderail montageboring type C

Rolluikpantser lamellen (profielen)

Lamel PA39 Alu technische tekening

Rolluikprofiel PA 39mm (Alu)

Lamelle PA45 Alu technische tekening

Rolluikprofiel PA 45mm (Alu)

Lamel PA52 Alu technische tekening

Rolluikprofiel PA 52mm (Alu)

Voorzetrolluik eindlijsten (afsluitlijsten)

Rolluik eindlijst 35mm Mini voor aluminium pantser detail

Rolluikpantser eindlijst LD 35mm Mini

Rolluik eindlijst 37mm voor aluminium pantser detail

Rolluikpantser eindlijst LD 37mm

Voorzetrolluik aandrijvingsboringen

Voorzetrolluik aandrijvingsboringen banduitgang

voorzetrolluik aandrijving uitgang type A

Voorzetrolluik aandrijving uitgang type A

voorzetrolluik aandrijving uitgang type A schema

Voorzetrolluik aandrijving uitgang type A schema

voorzetrolluik aandrijving uitgang type B

Voorzetrolluik aandrijving uitgang type B

voorzetrolluik aandrijving uitgang type B schema

Schema van de uitgang van de aandrijving van het voorzetrolluik type B

Voorzetrolluik aandrijving uitgang type C

Voorzetrolluik aandrijving uitgang type C

voorzetrolluik aandrijving type uitgang C schema

Voorzetrolluik aandrijving uitgang type C schema

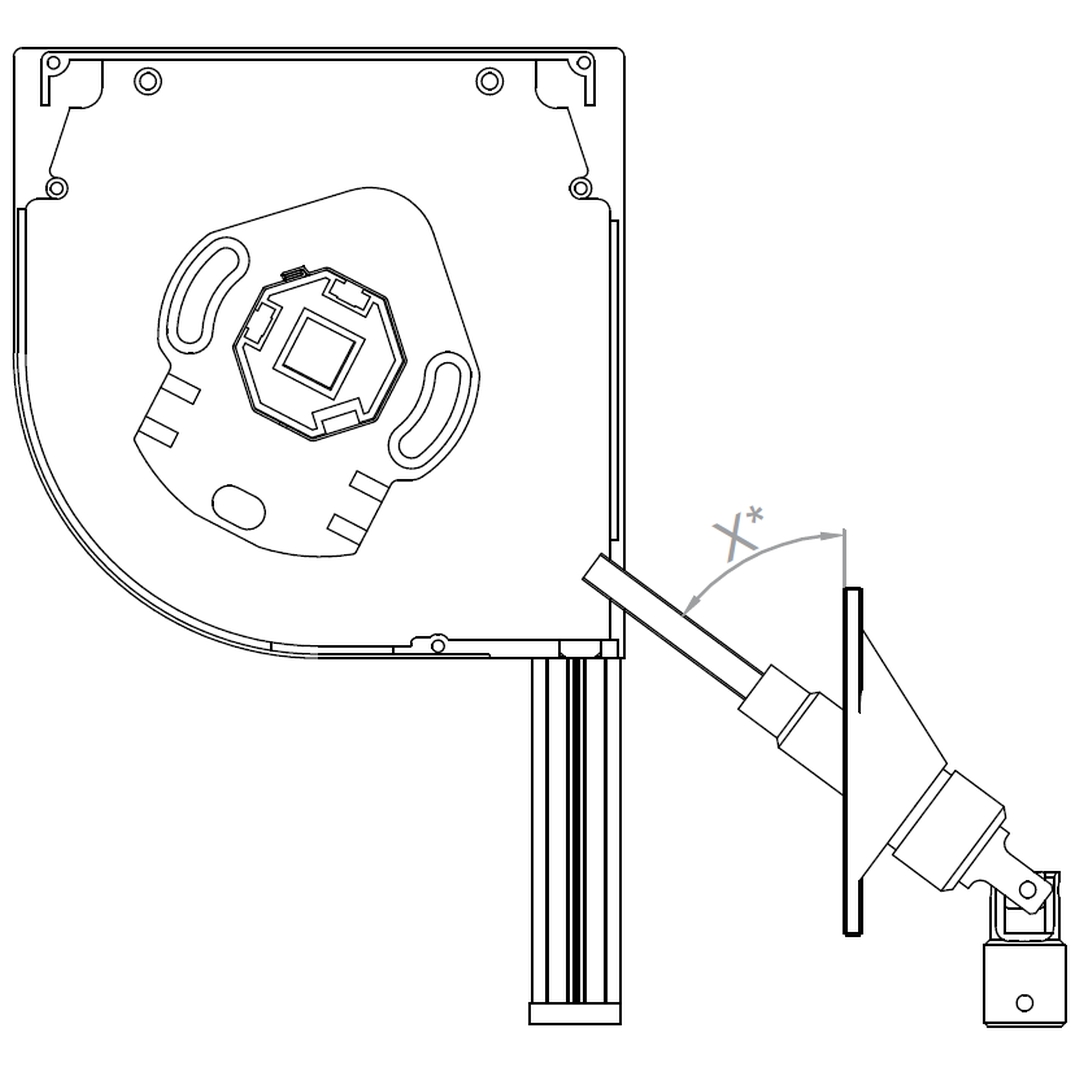

voorzetrolluik aandrijvingsboringen slingeruitgang

voorzetrolluik aandrijving uitgang type B

Voorzetrolluik aandrijving uitgang type B

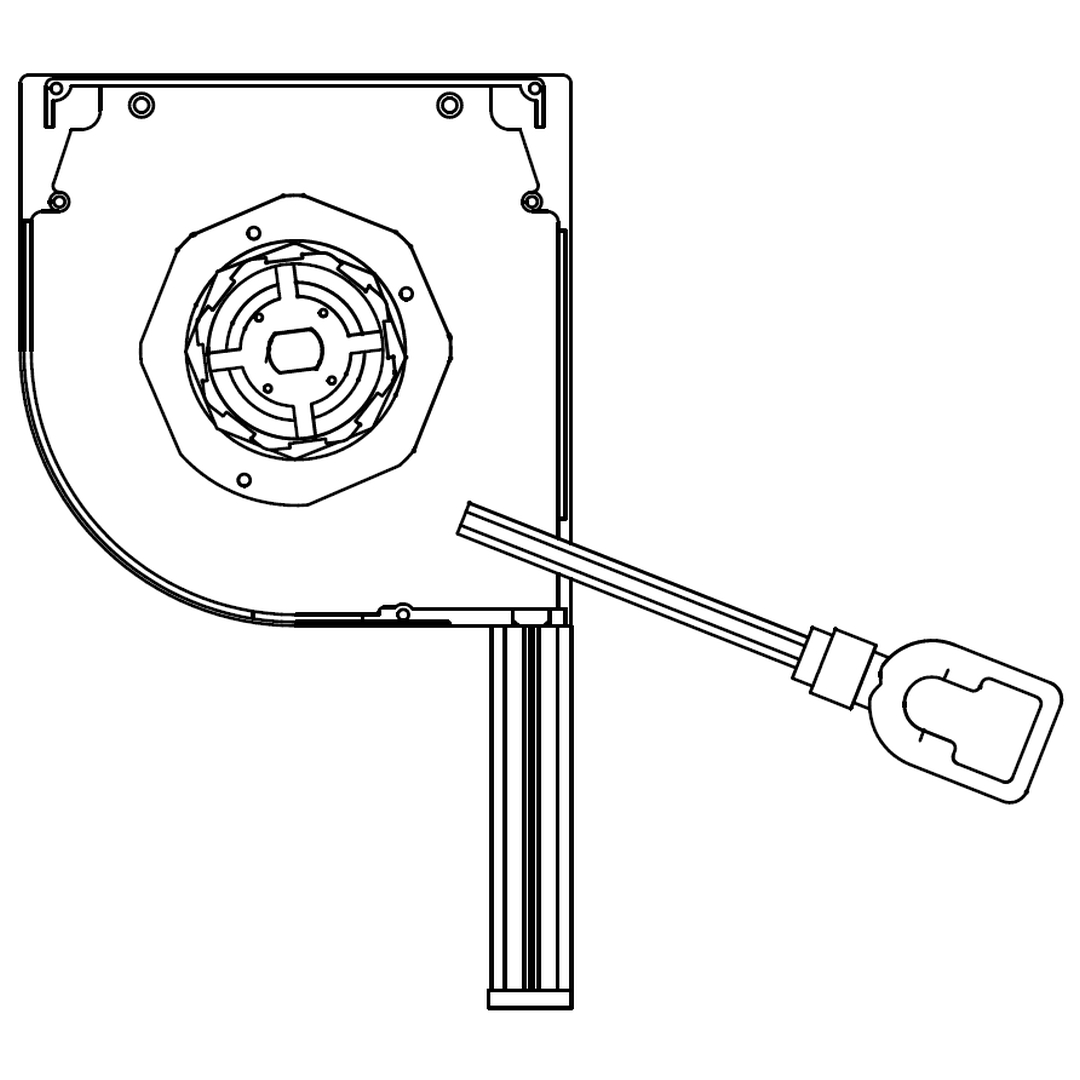

Voorzetrolluik aandrijvingsboringen met noodhandzwengel

voorzetrolluik aandrijving uitgang type B

Voorzetrolluik aandrijving uitgang type B

Montagetypes voor voorzetrolluiken

Voorzetrolluik geleiders PRL - inbouwvoorbeeld 1:

Voorzetrolluik geleiderail PP 53mm montage type A

Voorzetrolluik geleiderail PP 53 mm montage type A

Voorzetrolluik geleiderail PK 53 mm montage type C

Voorzetrolluik geleiderail PK 53mm montage type C

Voorzetrolluik geleiderails PRL - inbouwvoorbeeld 2:

Voorzetrolluik geleiderail PP 53mm PPD 79mm montage type B

Voorzetrolluik geleiderail PP 53mm PPD 79mm montage type B

Voorzetrolluik geleiderail PP 53 mm montage type B

Voorzetrolluik geleiderail PP 53 mm montage type B

Voorzetrolluik geleiderail PPDM 53 mm PPDM 80 montagetype B

Voorzetrolluik geleiderail PPDM 53mm PPDM 80mm montage type B

Verder naar de productpagina voorzetrolluik PRL kwart rond
