Detailtekeningen aluminium kozijnen MB-45

Inhoudsopgave:

Aluminium kozijnprofiel MB-45 doorsneden

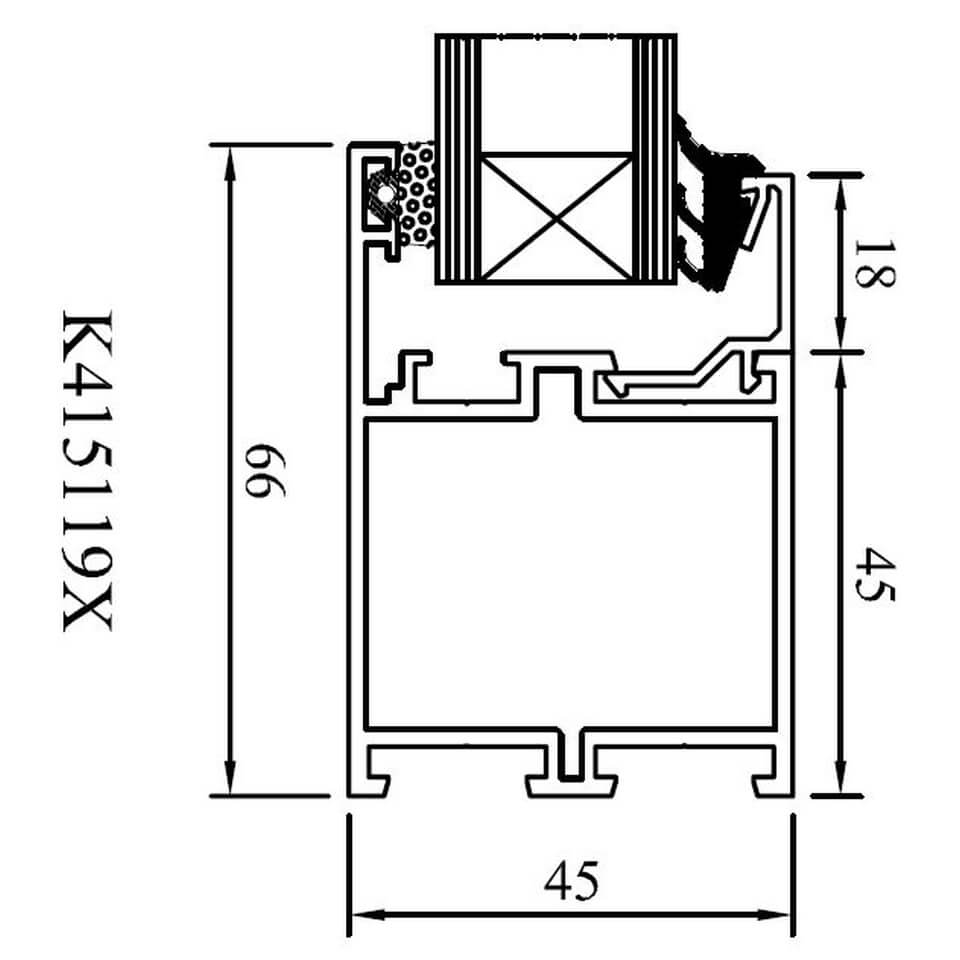

Drutex MB 45 Detailtekeningen aluminium kozijnen MB-45 vaste beglazing

MB-45 Kozijnen vaste beglazing

Drutex MB 45 Detailtekeningen aluminium kozijnen MB-45 profielkader met vleugel detailtekening

MB-45 Kozijnen frame met vleugel

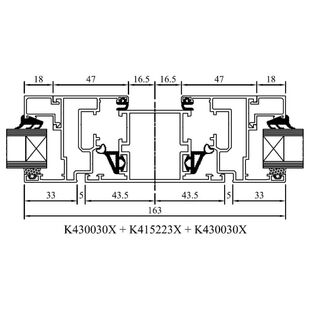

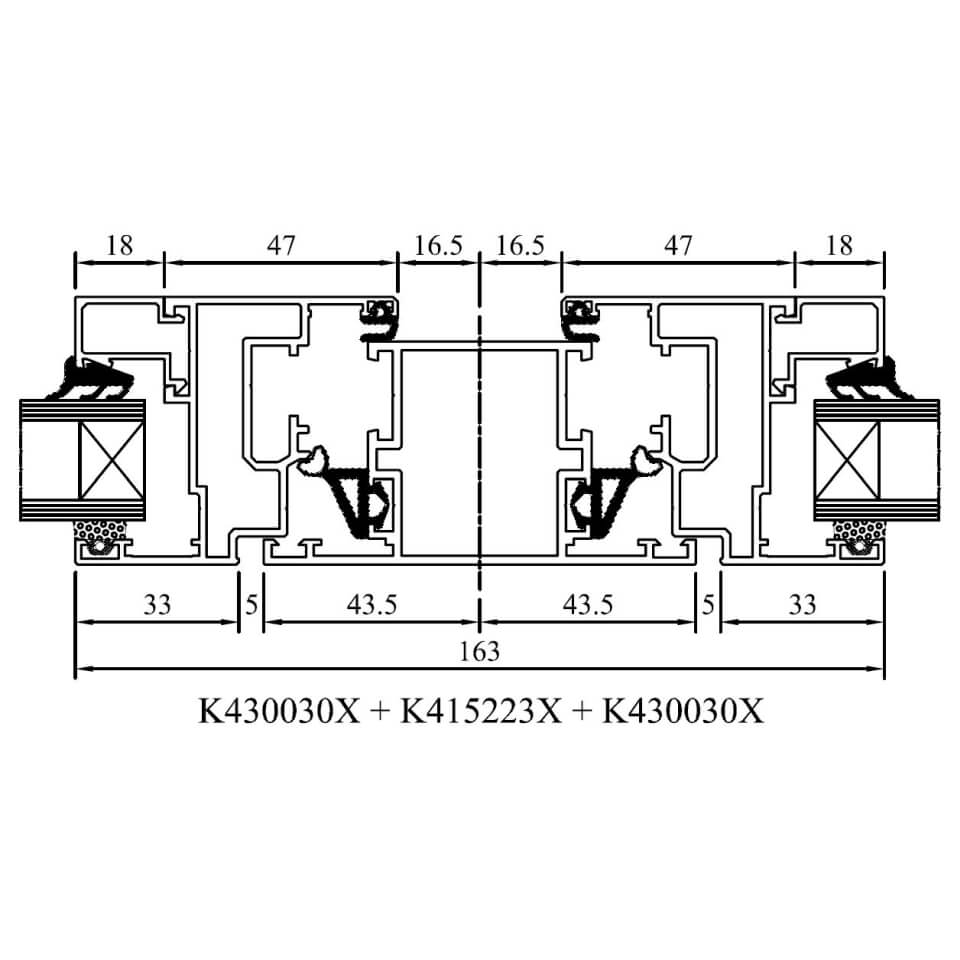

Drutex MB 45 stijl voor dubbelvleugelig Detailtekening

MB-45 Kozijnen met stijl

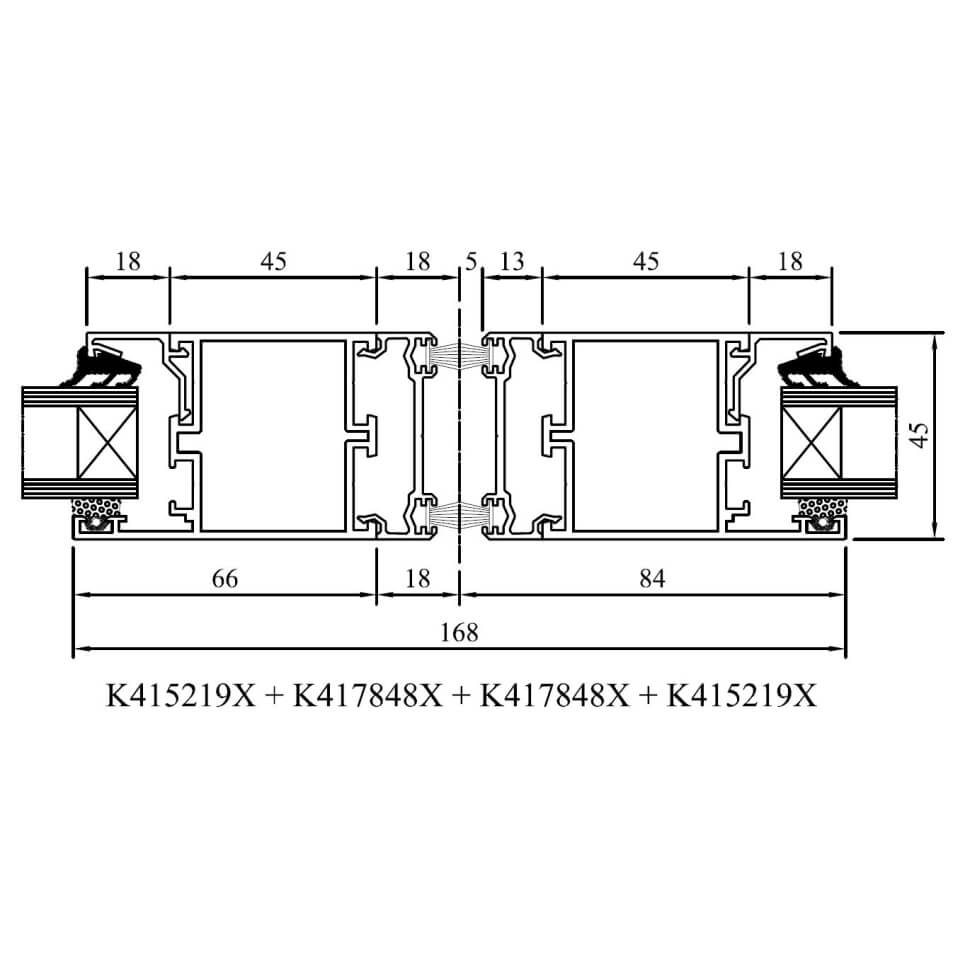

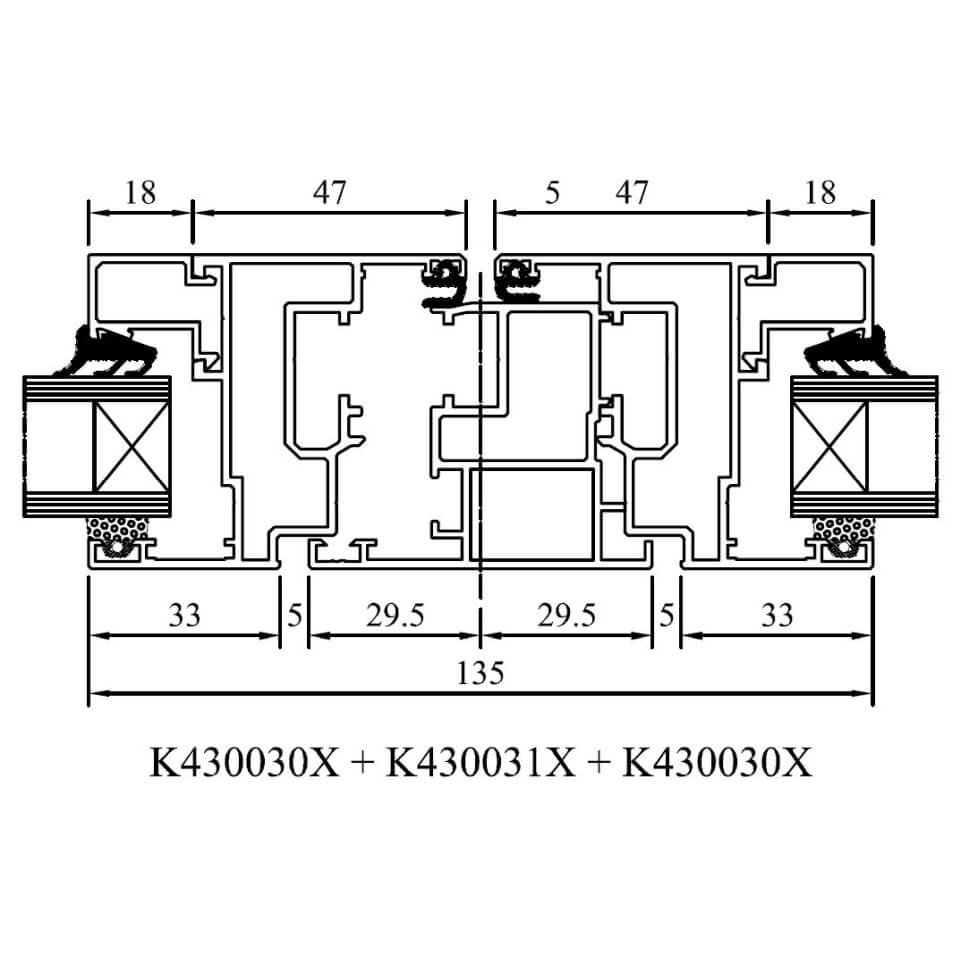

Drutex MB 45 stolpraam profiel detailtekening

MB-45 Kozijnen met stolp

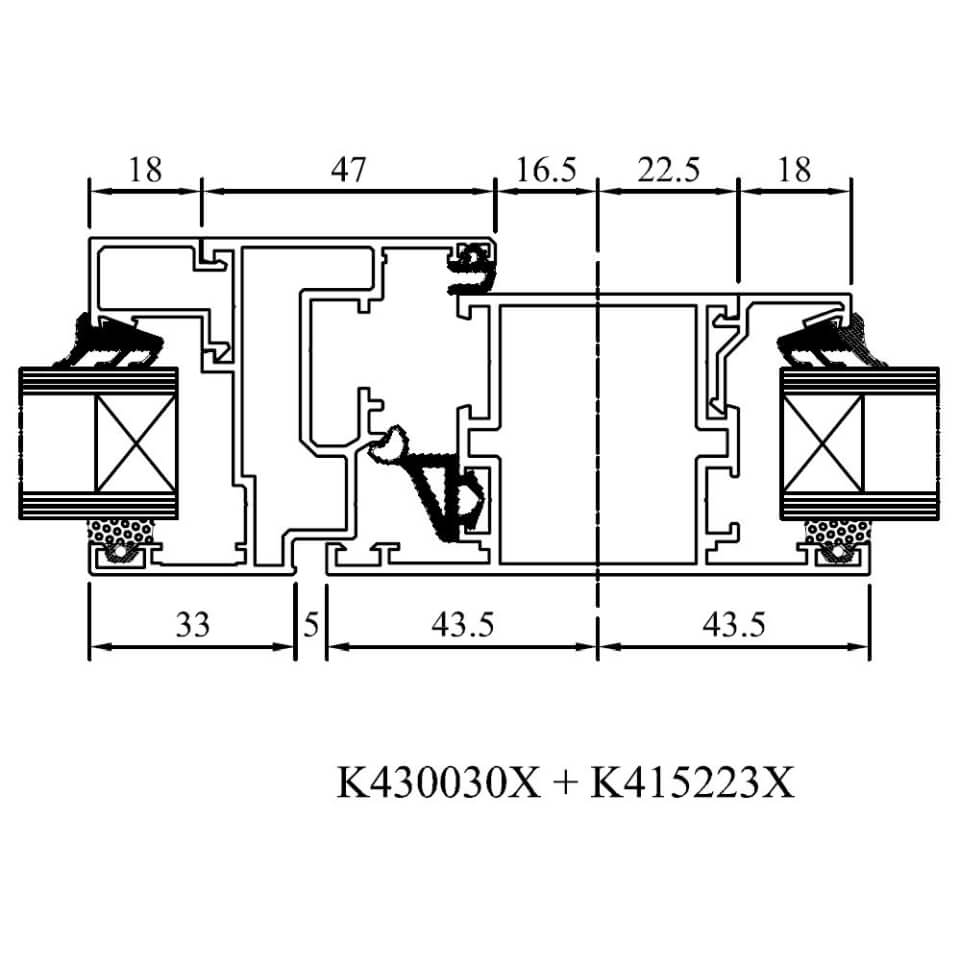

Drutex MB 45 stijl met Draaikiepraam/vast Detailtekeningen aluminium kozijnen MB-45

MB-45 stijl met Draaikiepraam/vast

Aluminium kozijnen MB-45 soorten roeden

Binnenliggende SZR Roeden / Helima Roeden

Drutex Iglo SZR Roeden 8mm

Binnenliggende roede 8mm

Drutex Iglo SZR Roeden 18mm

Binnenliggende roede 18mm

Drutex Iglo SZR Roeden 26mm

Binnenliggende roede 26mm

Drutex Iglo SZR roede 45mm

Binnenliggende roede 45mm

Verder naar binnenliggende Helima-roeden

Glasverdelende roeden - Tussenregel

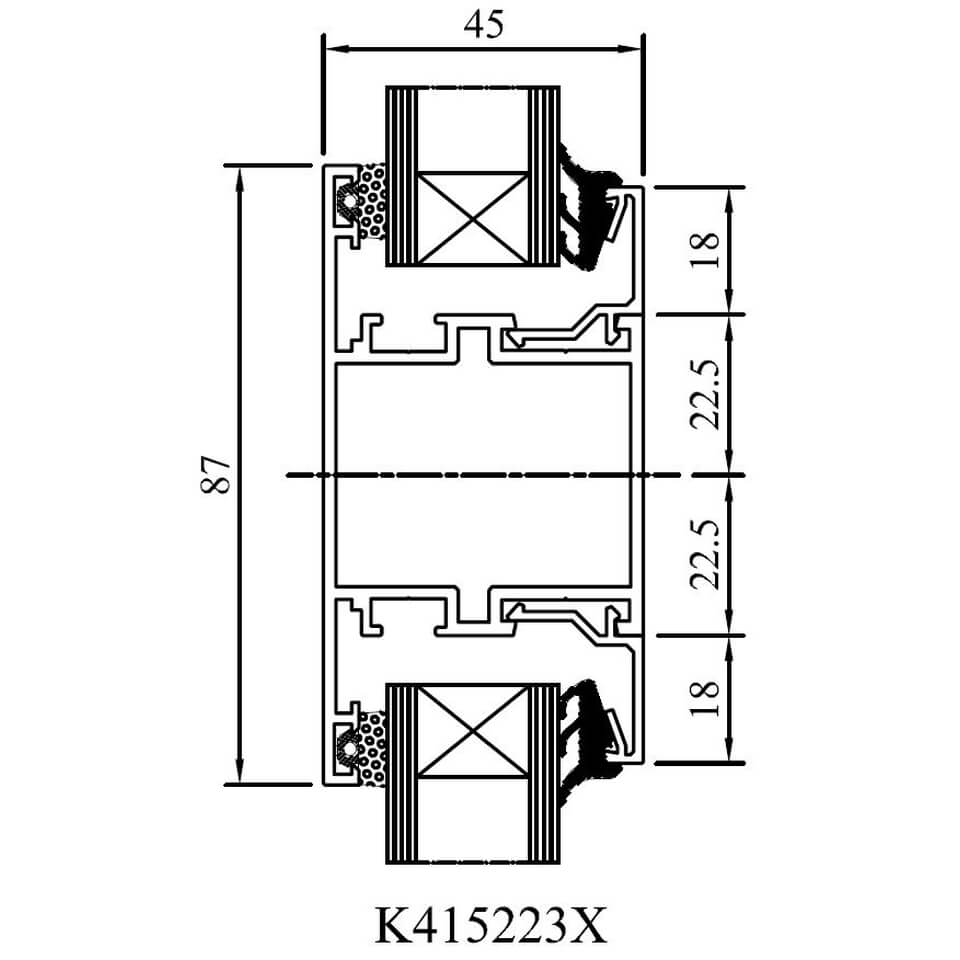

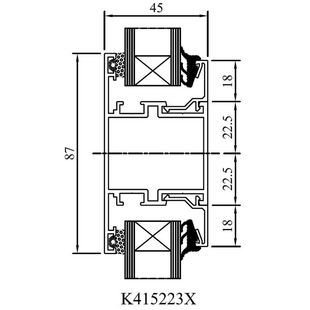

Drutex MB 45 detailtekening van de tussenstijlroede

MB-45 glasverdelende roede/stijl

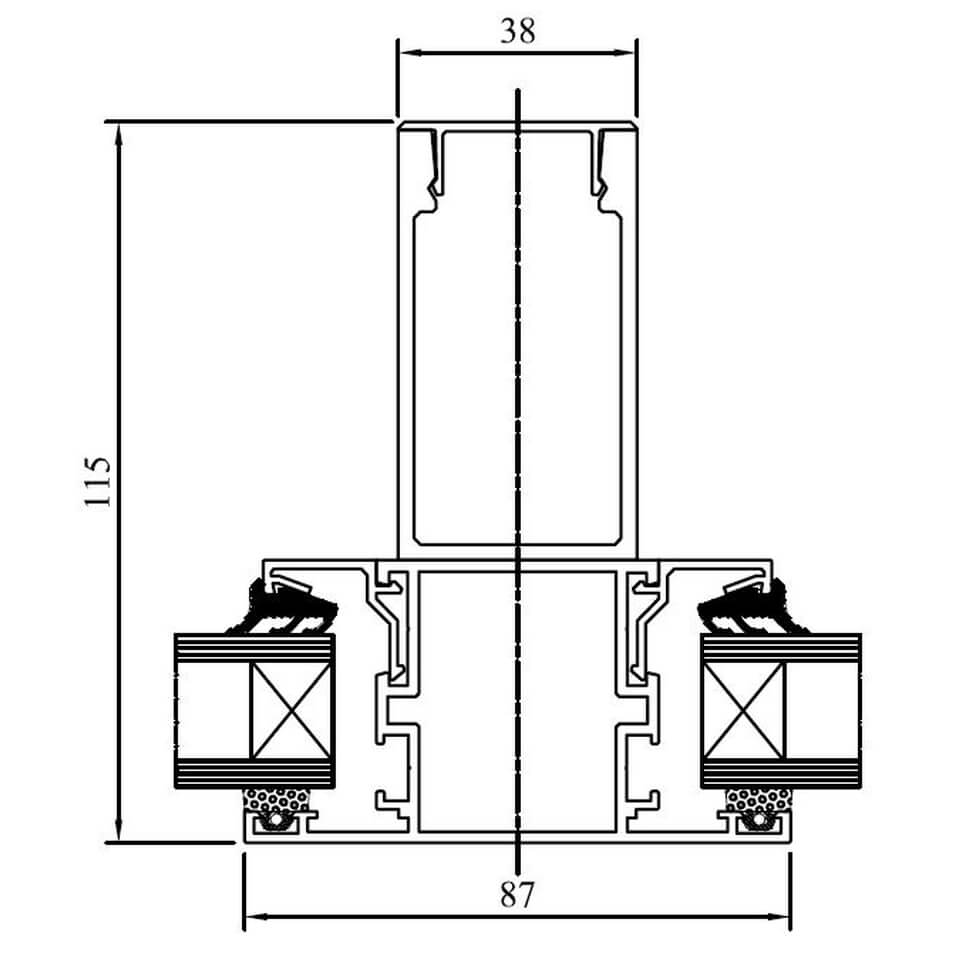

Drutex MB 45 statisch profiel binnen Detailtekening

MB-45 tussenstijl met statisch profiel aan de binnenzijde

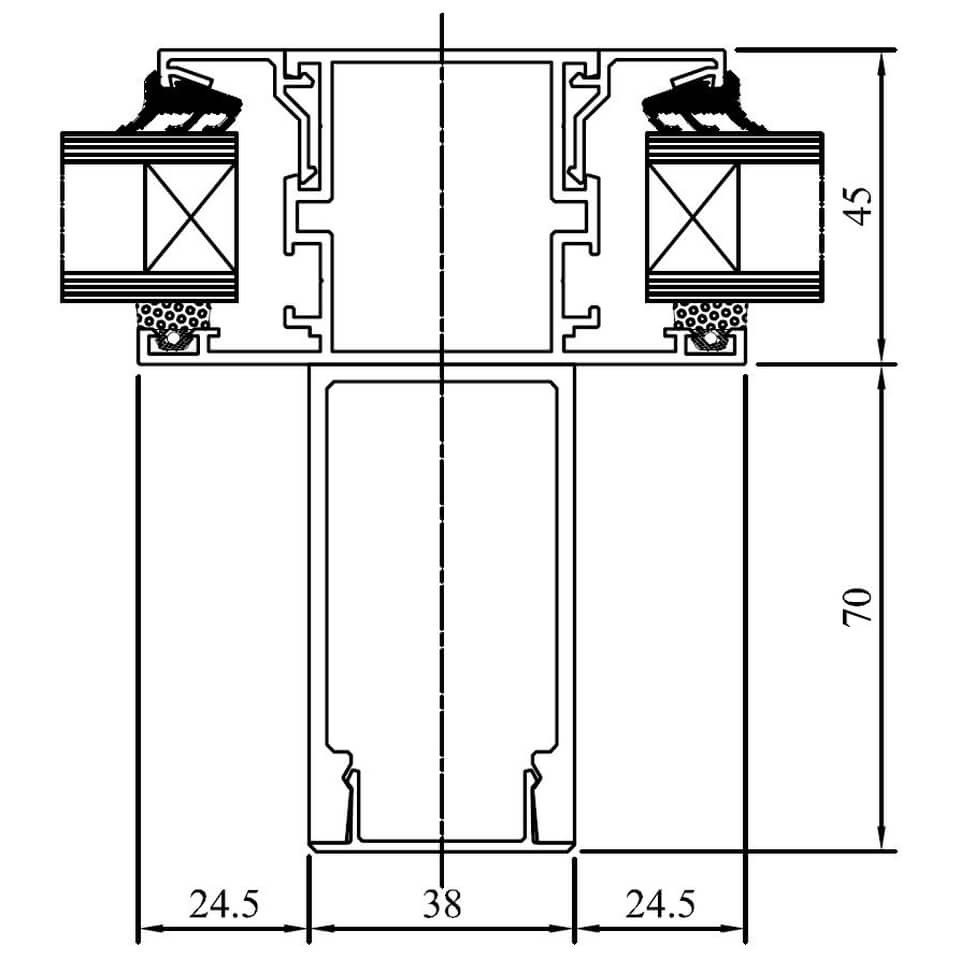

Drutex MB 45 statisch profiel buiten Detailtekening

MB-45 tussenstijl met statisch profiel buiten

Verder naar Roeden

Aluminiumprofiel MB-45 kaderverbreding

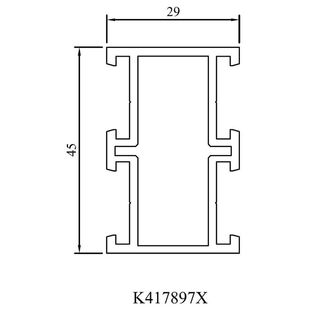

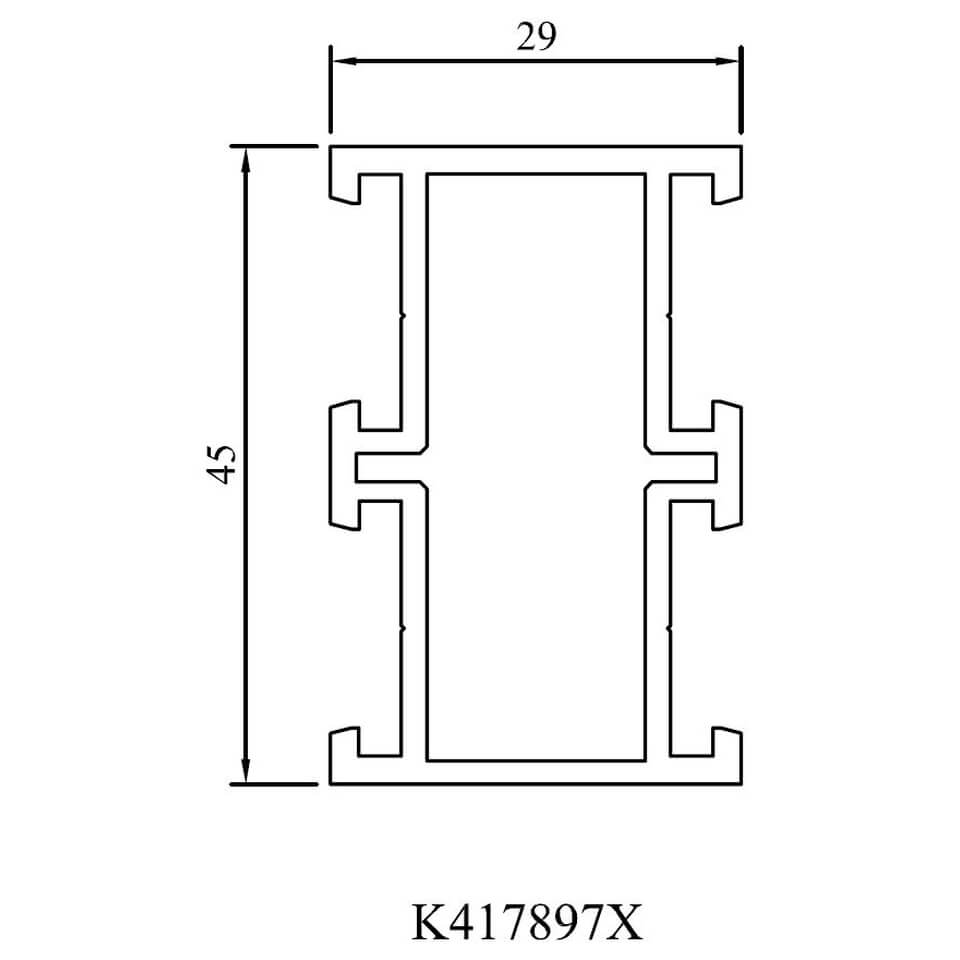

Drutex MB 45 29mm kaderverbreding detailtekening

MB-45 kaderverbreding 29mm

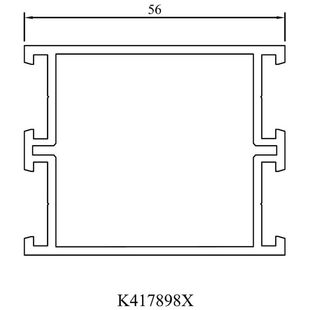

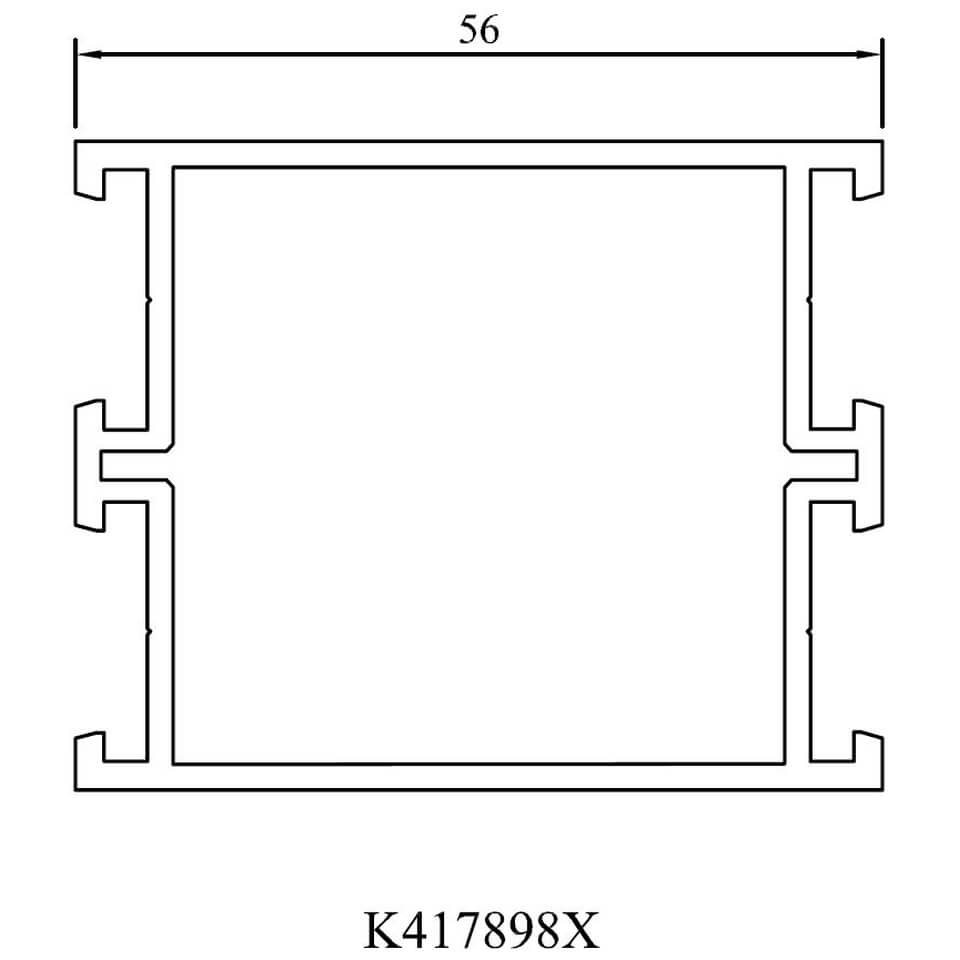

Drutex MB 45 56mm kaderverbreding detailtekening

MB-45 kaderverbreding 56mm

Aluminiumprofiel MB-45 koppelingen

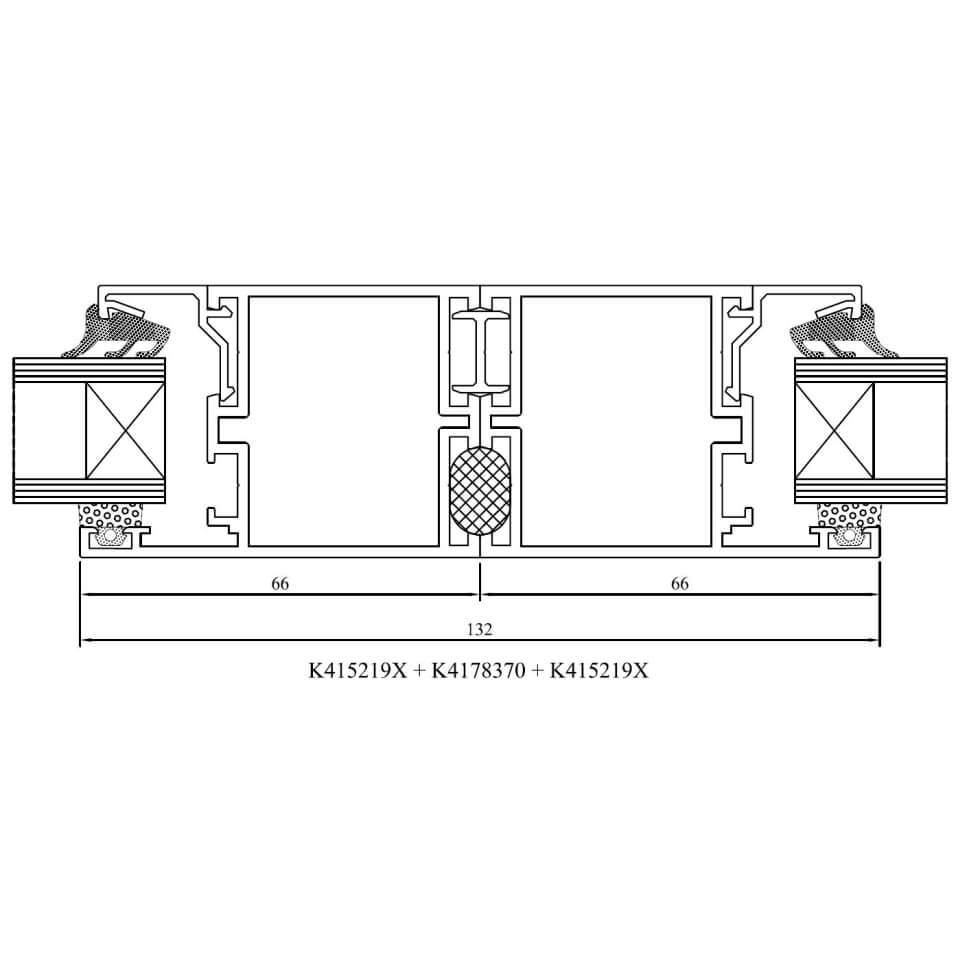

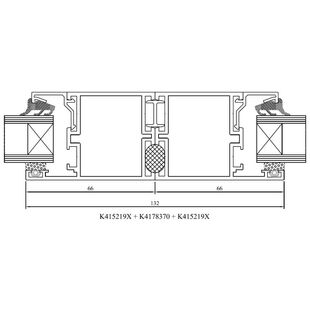

Drutex MB 45 H-koppelprofiel met rondkoord detailaanzicht

MB-45 H-koppeling met rondkoord

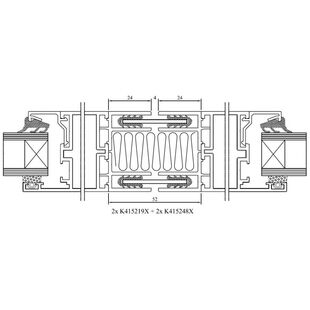

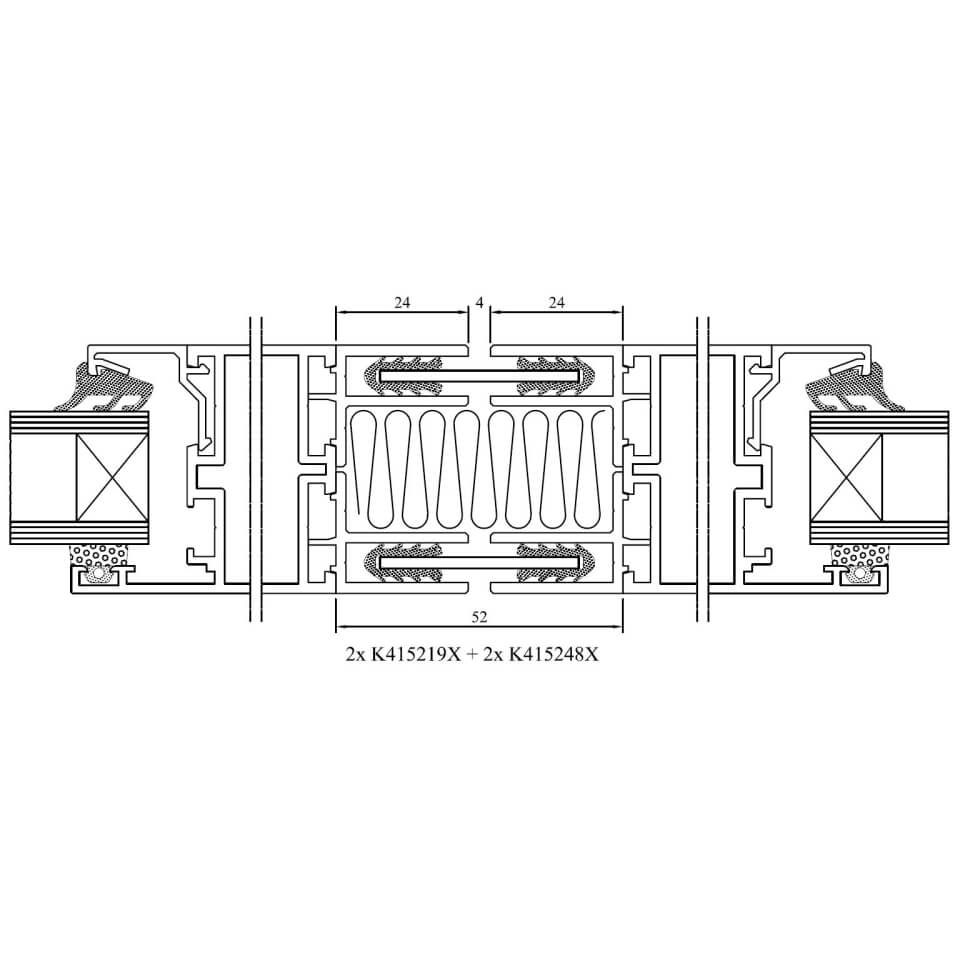

Drutex MB 45 detailaanzicht van het koppelingsuitzettingsprofiel

MB-45 koppelingsuitzettingsprofiel

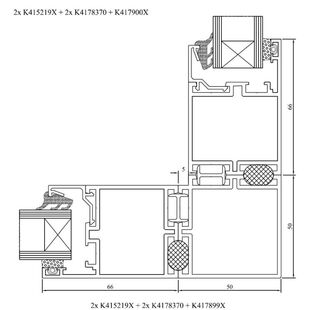

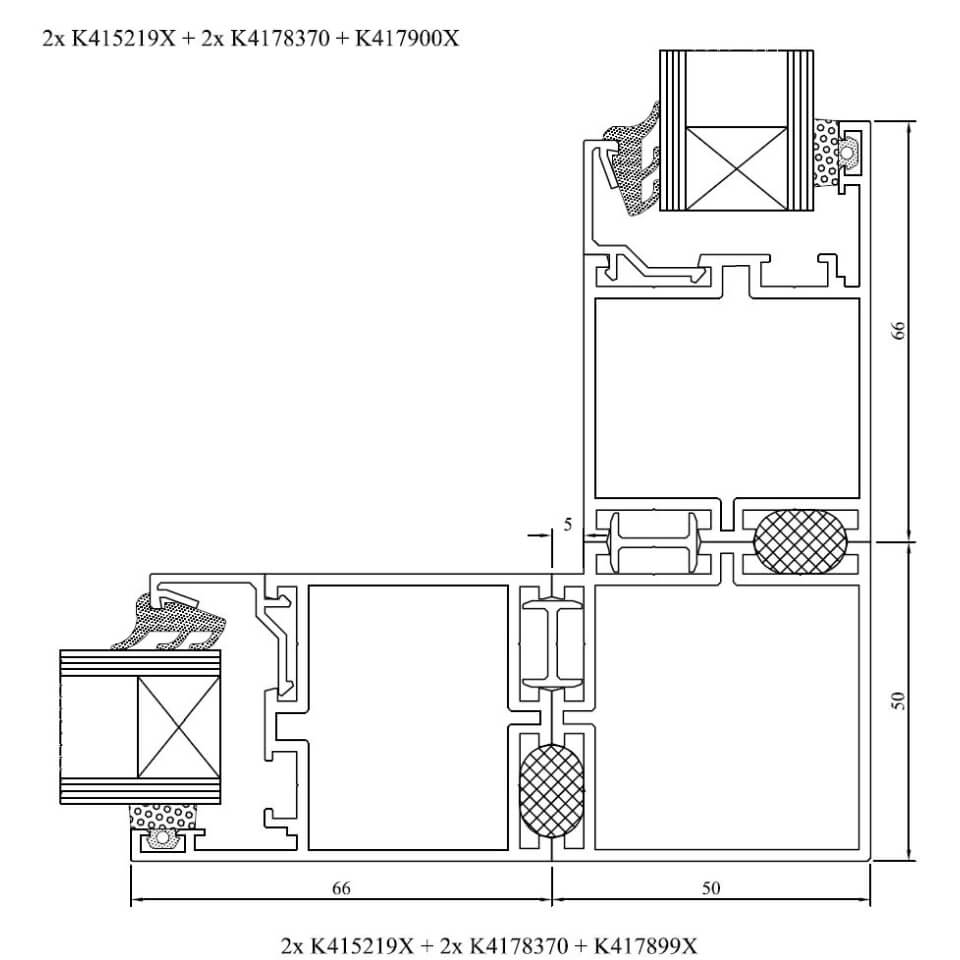

Drutex MB 45 hoekprofiel 90° detailaanzicht

MB-45 hoekkoppeling 90°

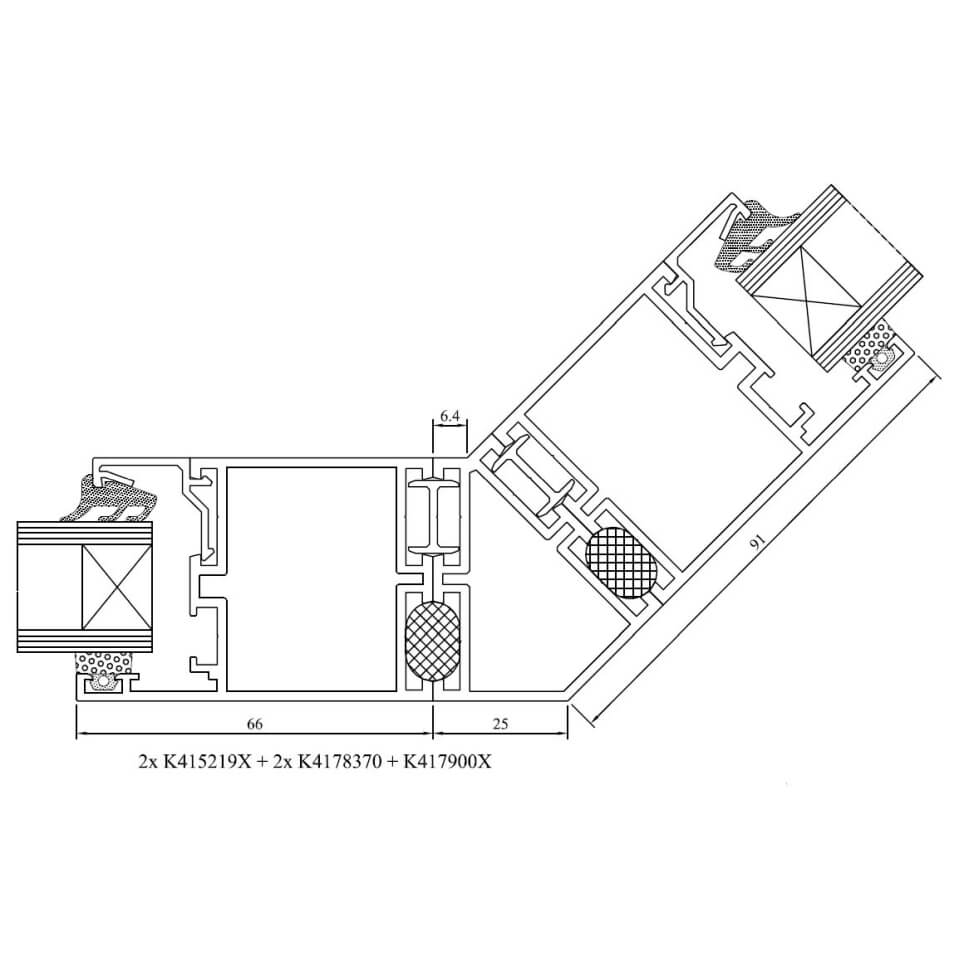

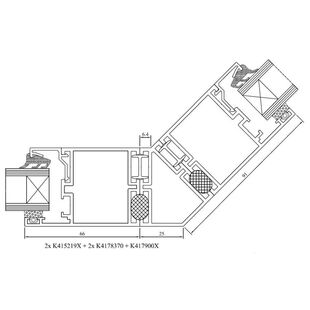

Drutex MB 45 hoekprofiel 135° detailaanzicht

MB-45 hoekkoppeling 135°

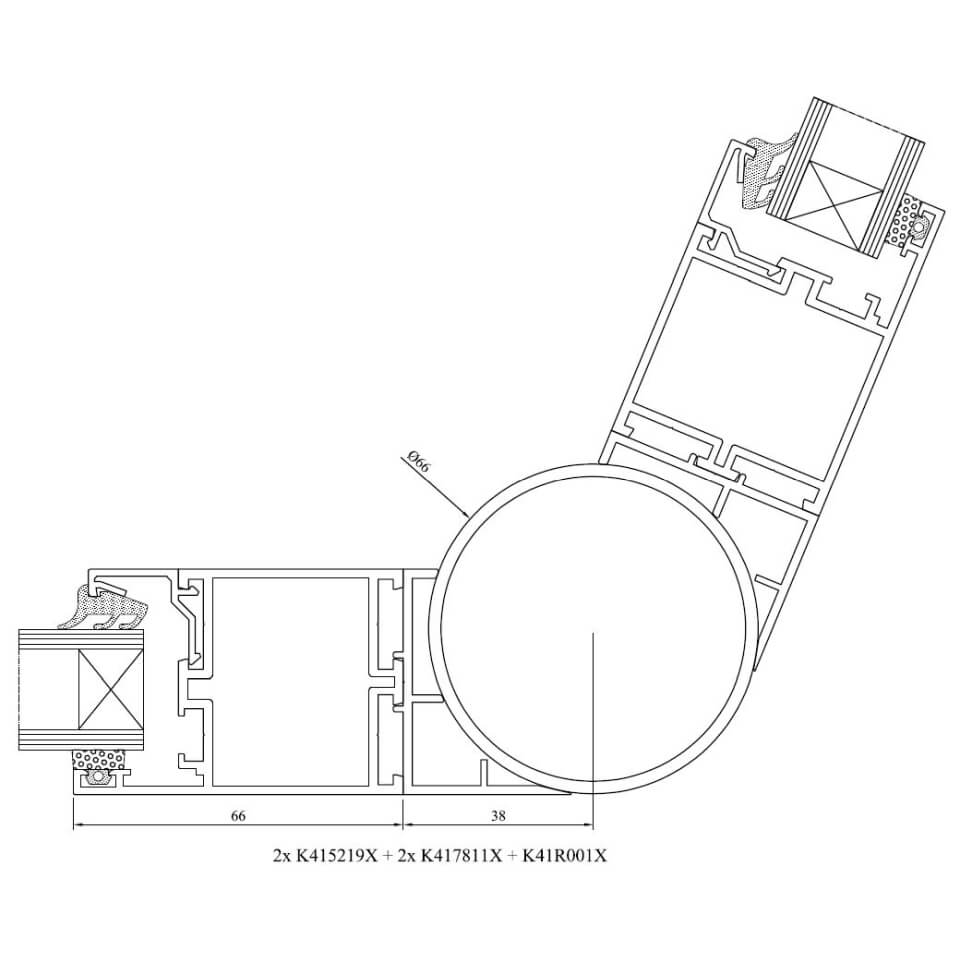

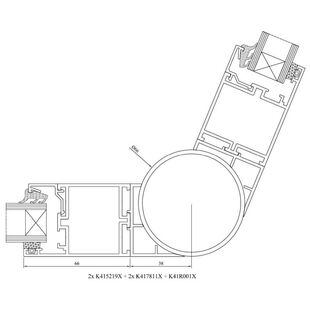

Drutex MB 45 variabele hoekverbinder detailaanzicht

MB-45 variabele hoekverbinding

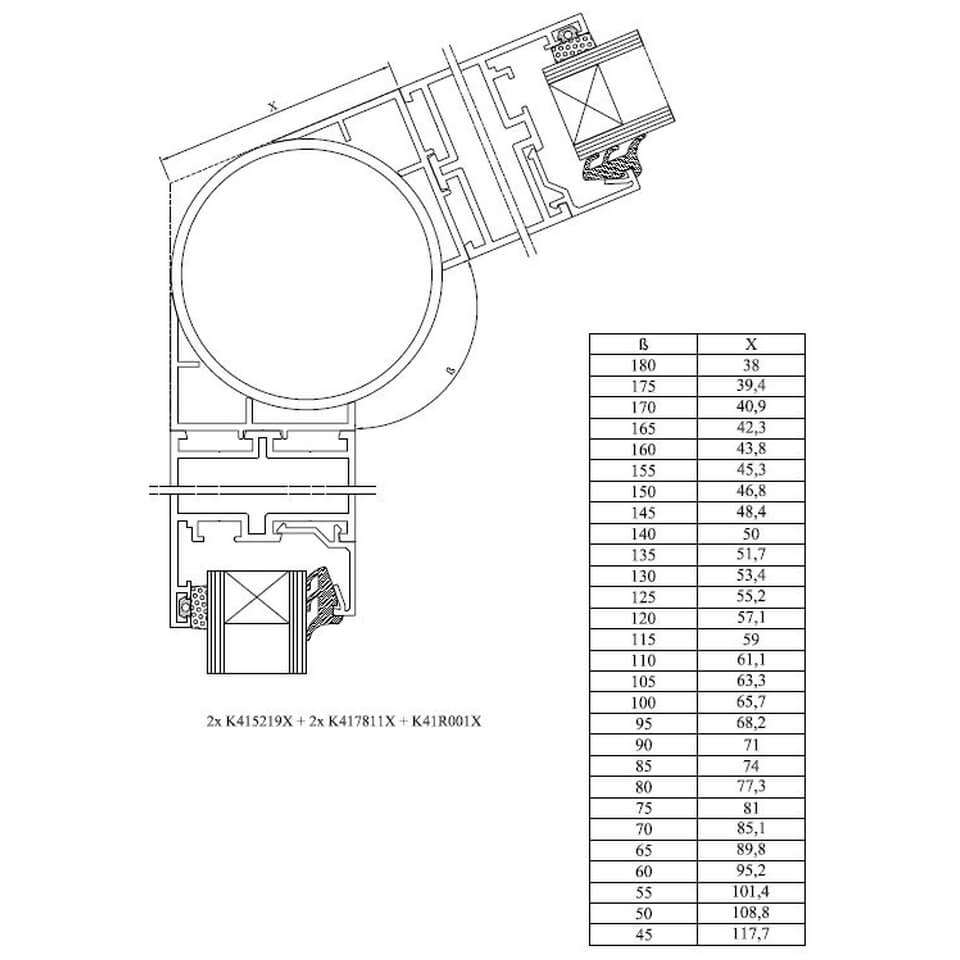

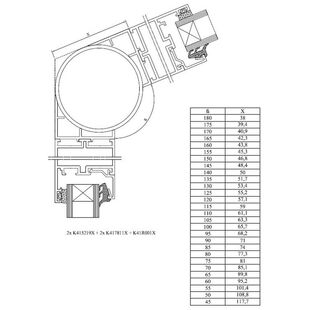

Drutex MB 45 variabele hoekverbinder tabel detailweergave

MB-45 variabele hoekverbinding tabel

Aluminium MB-45 Balkondeur

Openingsrichting naar binnen

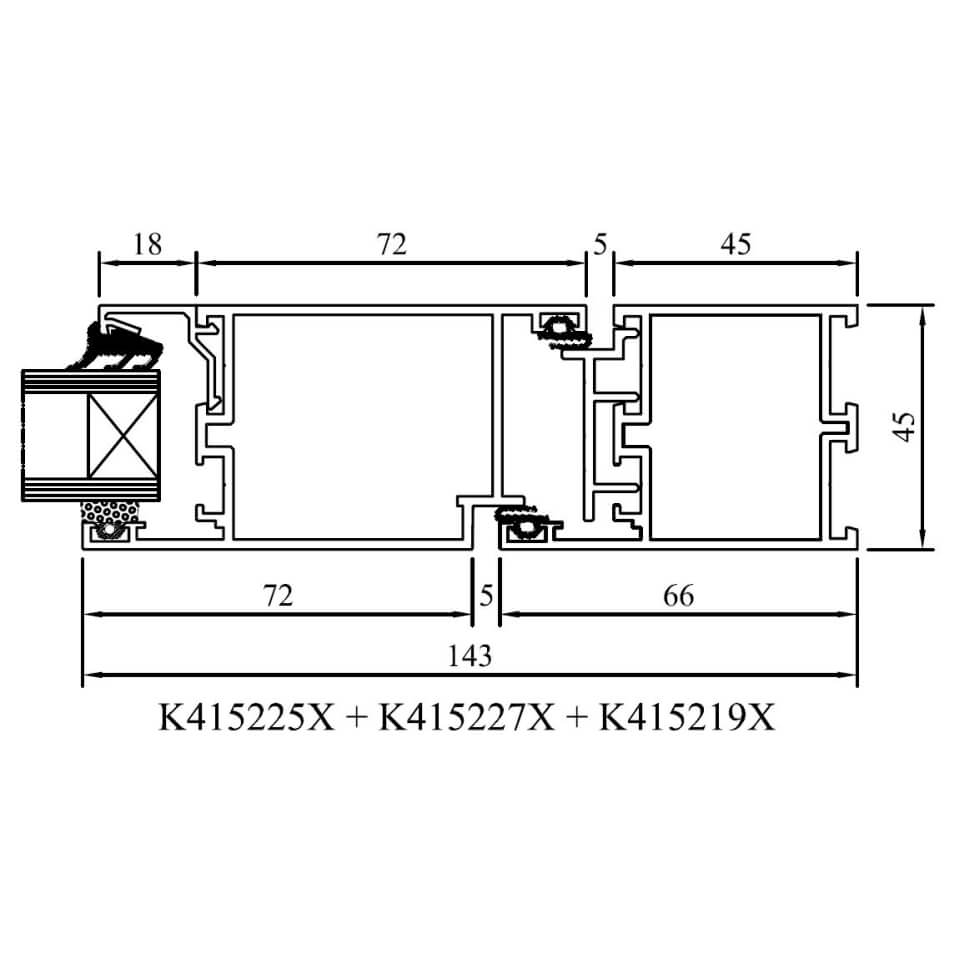

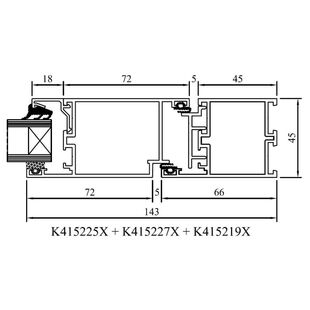

Drutex MB 45 Balkondeur naar binnen Detailtekening profiel

MB-45 Balkondeur naar binnen

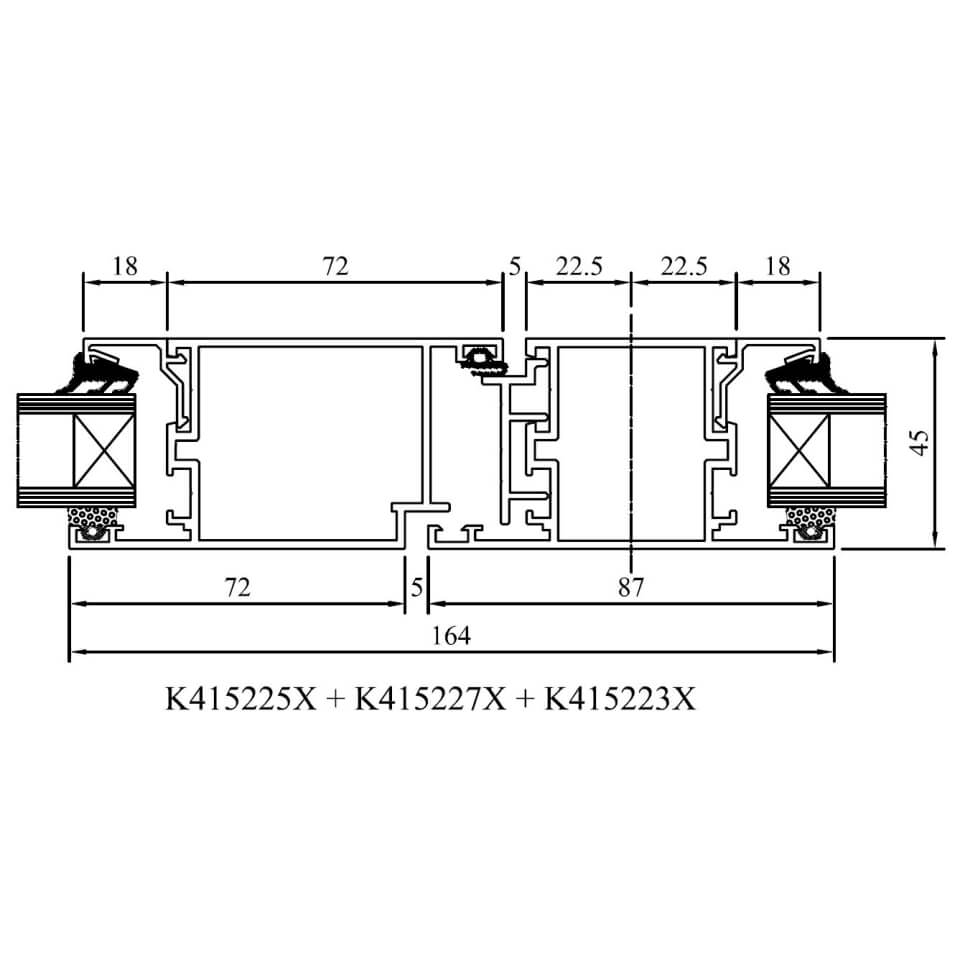

Drutex MB 45 Balkondeur naar binnen detail stijl Draaikiepraam/vast

MB-45 Balkondeur naar binnen met stijl draaikiep/vast

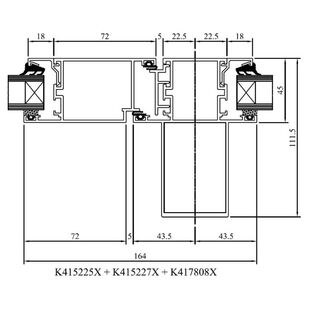

Drutex MB 45 Balkondeur binnen stijl statisch Draaikiepraam vast

MB-45 Balkondeur naar binnen met statische stijl

Openingsrichting naar buiten

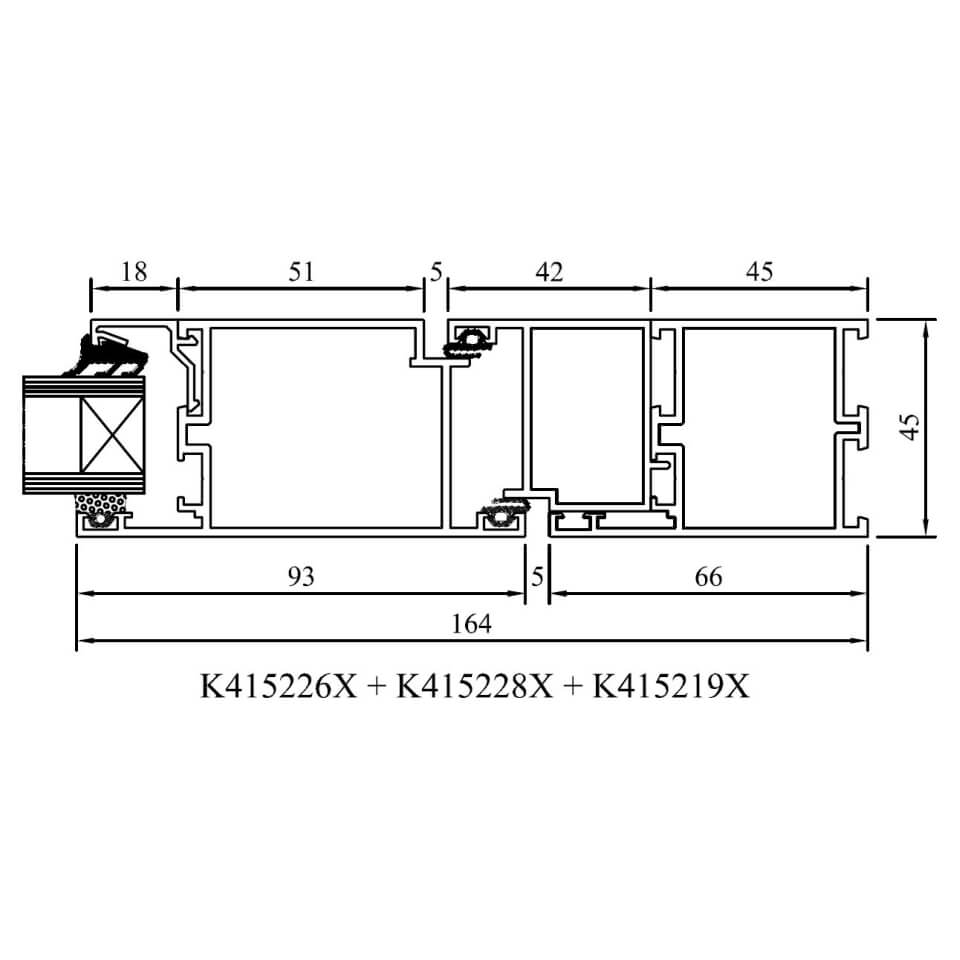

Drutex MB 45 Balkondeur naar buiten detailtekening profiel

MB-45 Balkondeur naar buiten

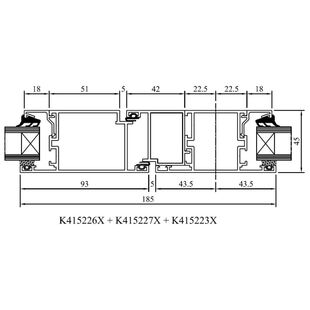

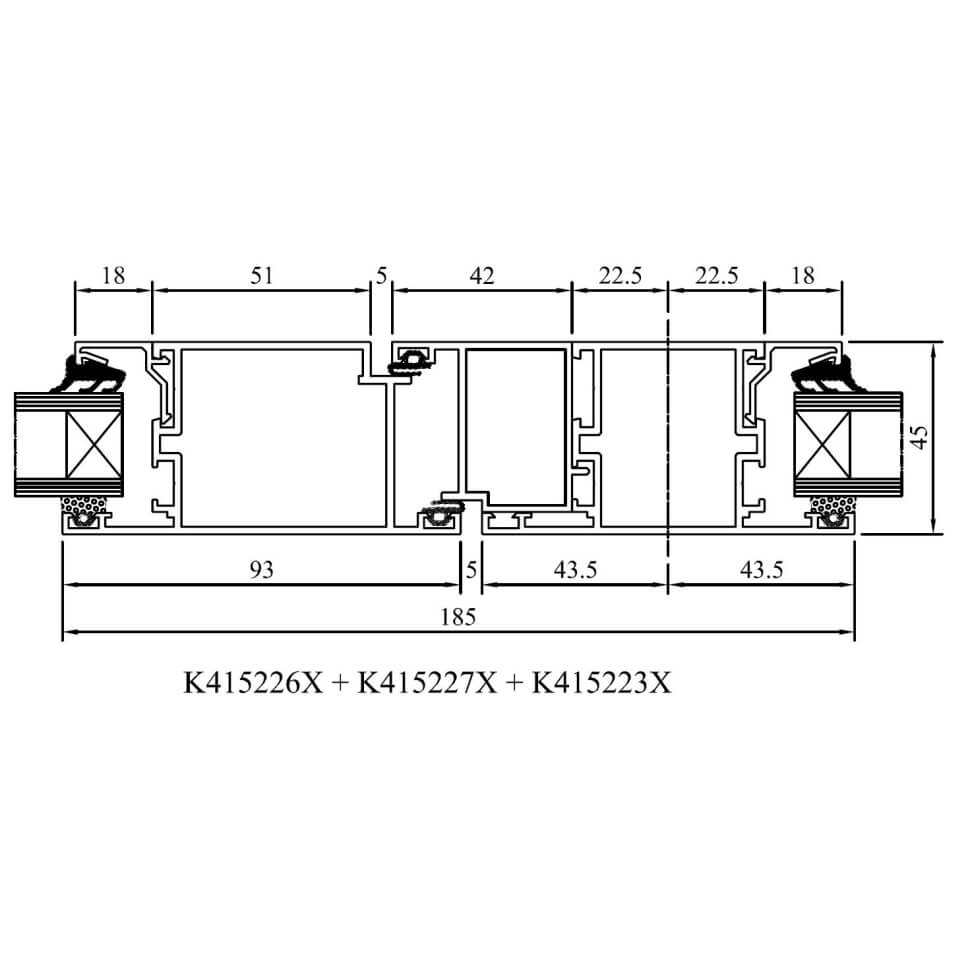

Drutex MB 45 Balkondeur naar buiten detail stijl Draaikiepraam/vast

MB-45 Balkondeur naar buiten met stijl Draaikiepraam/vast

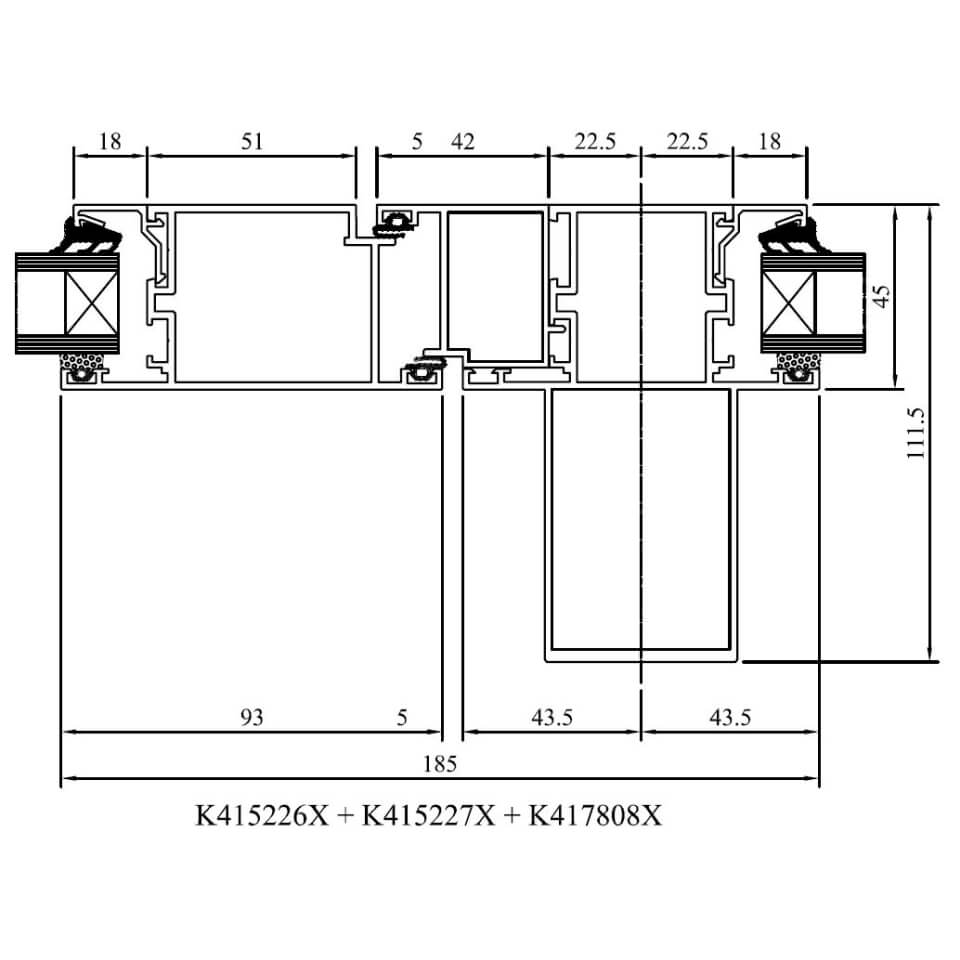

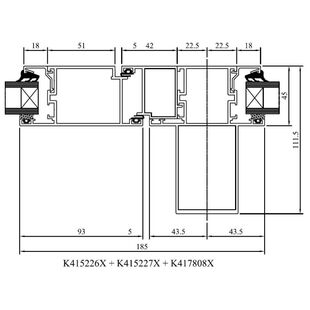

Drutex MB 45 Balkondeur buiten stijl statisch Draaikiepraam vast

MB-45 Balkondeur naar buiten met statische stijl

Aluminium MB-45 Schuifdeur

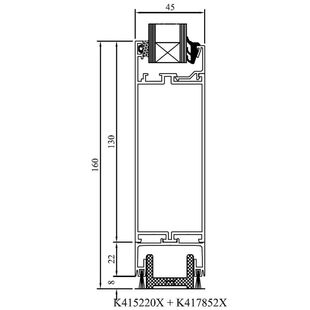

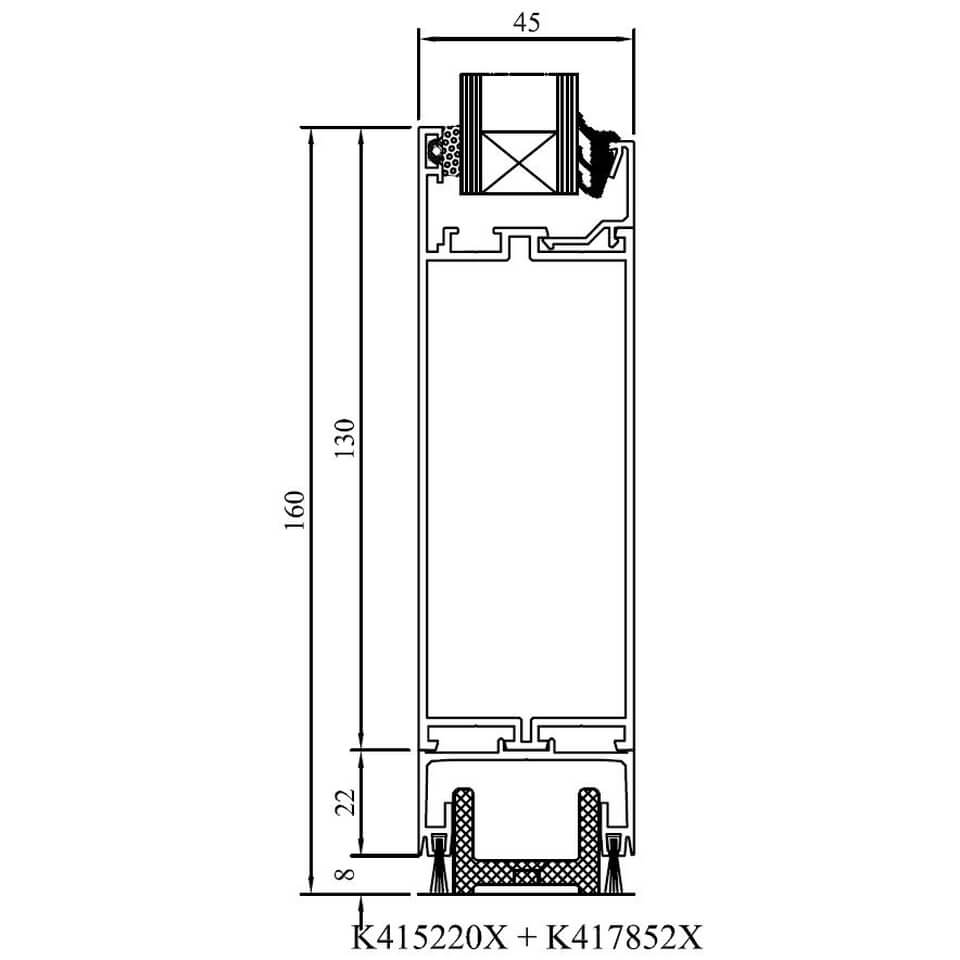

Drutex MB 45 Schuifdeur vleugel bodem

MB-45 Schuifdeur vleugel vloer

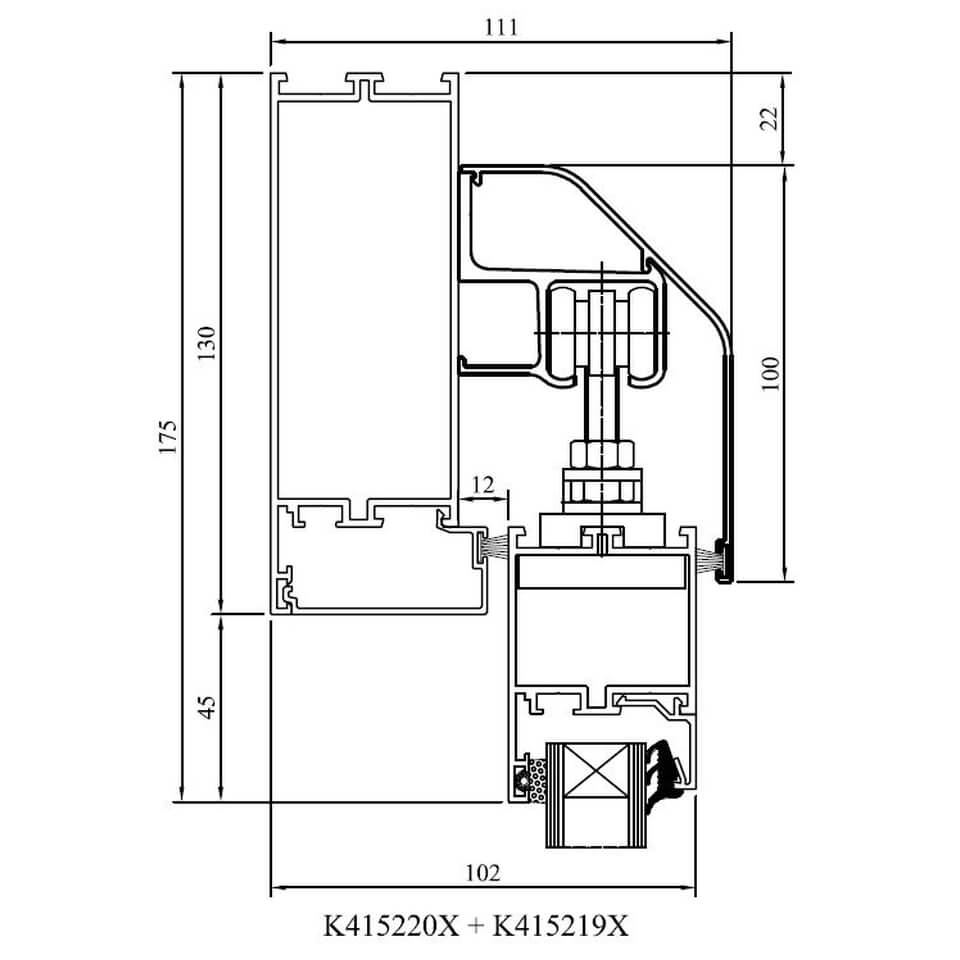

Drutex MB 45 Schuifdeur Vleugel Boven

MB-45 Schuifdeur vleugel boven

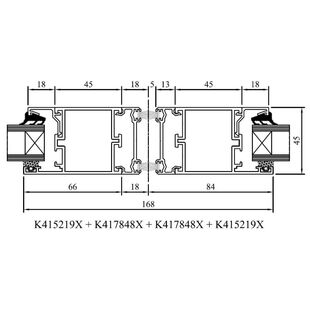

Drutex MB 45 Schuifdeur vleugel ontmoetingspunt

MB-45 Schuifdeur ontmoetingspunt van de vleugels

Aluminium MB-45 pendeldeur

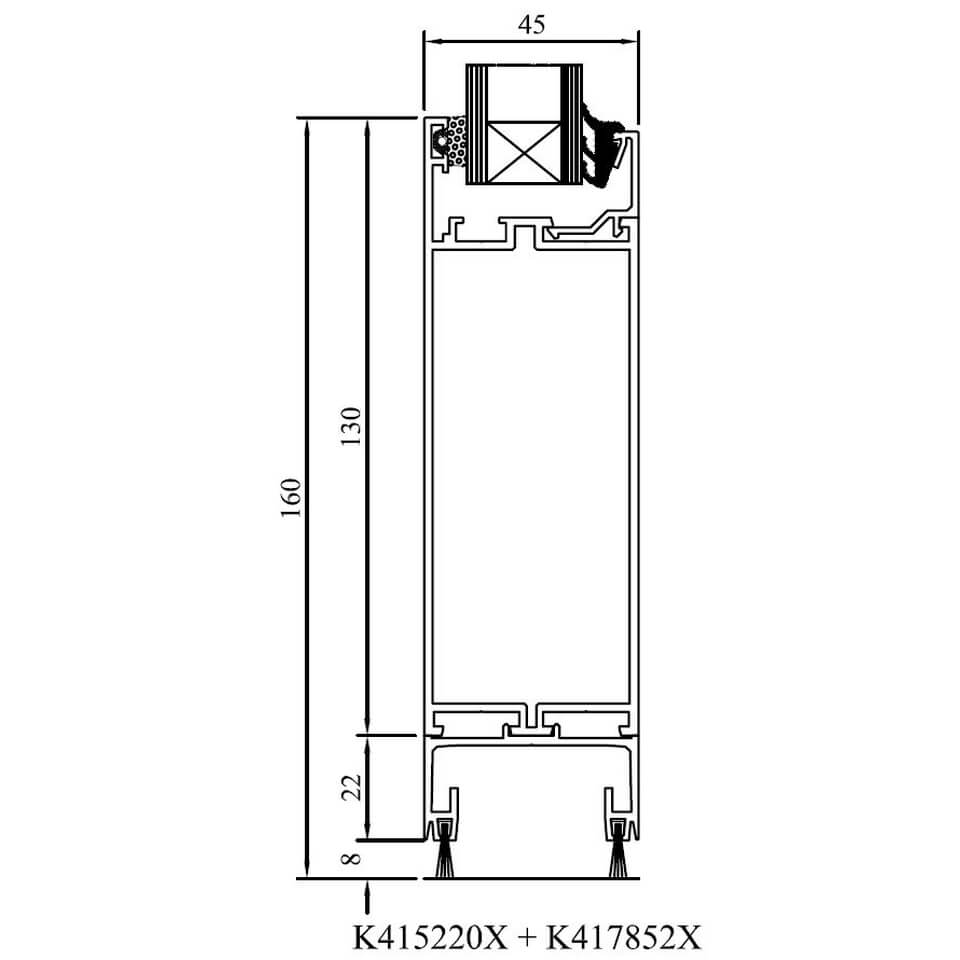

Drutex MB 45 Detailtekening bodem van de vleugel van een pendeldeur

MB-45 Pendeldeur vleugel vloer

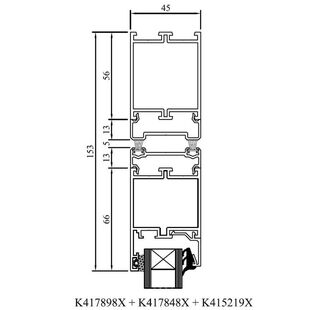

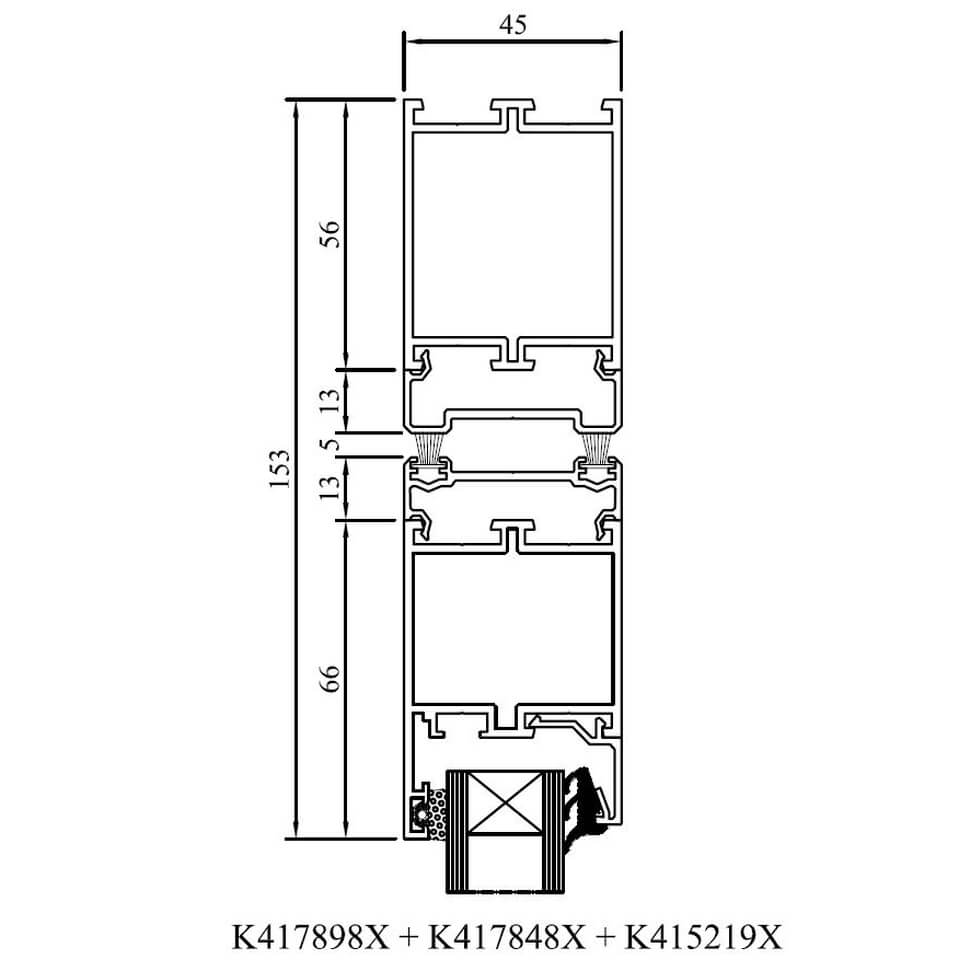

Drutex MB 45 Scharnierdeur vleugel boven

MB-45 pendeldeurvleugel boven

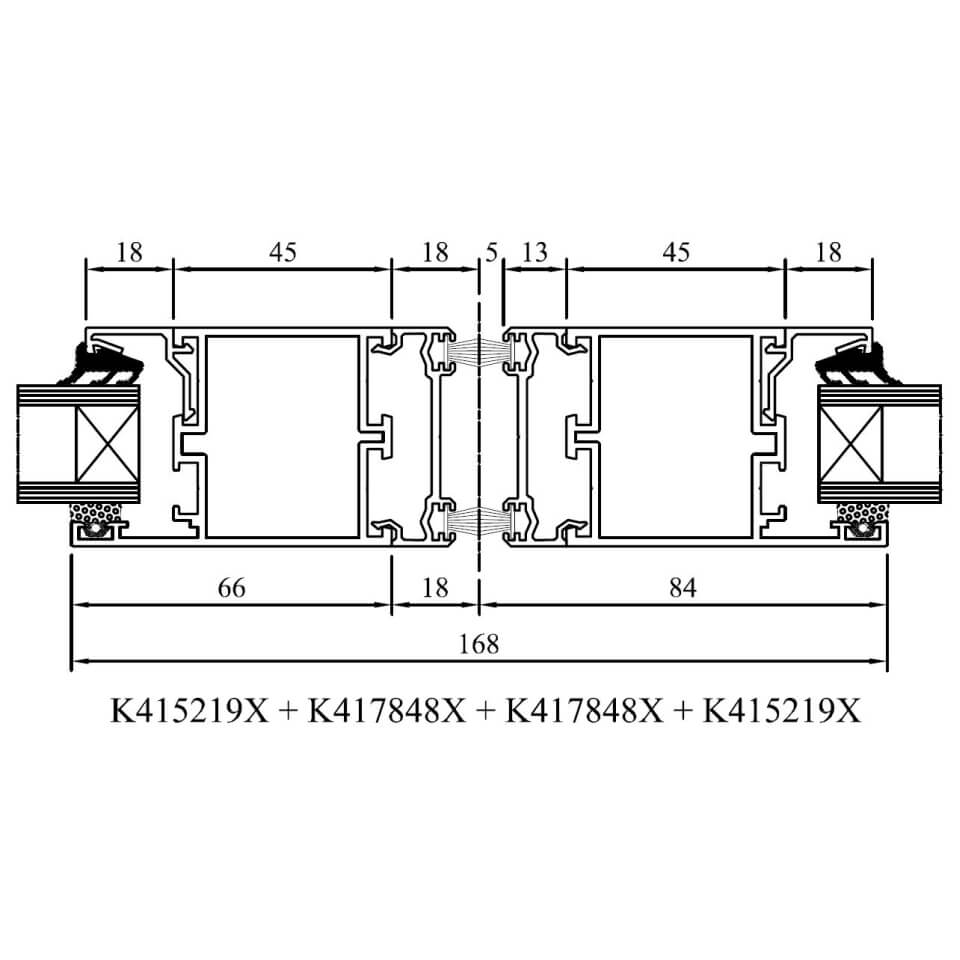

Drutex MB 45 aanslagdeur vleugel ontmoetingspunt

MB-45 draaideur aansluitpunt van de vleugels

Aluminium MB-45 deur

Openingsrichting naar binnen

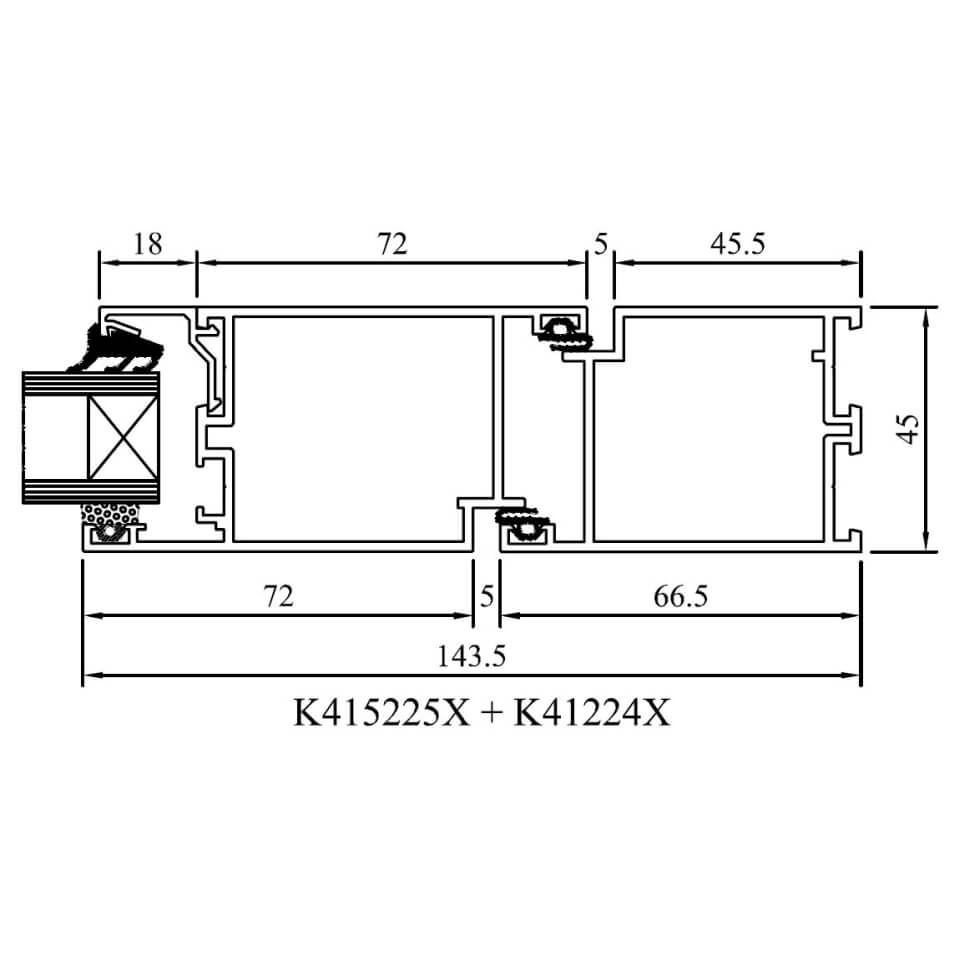

Drutex MB 45 Deur naar binnen kozijn Detailtekening

MB-45 Deur naar binnen kozijnprofiel

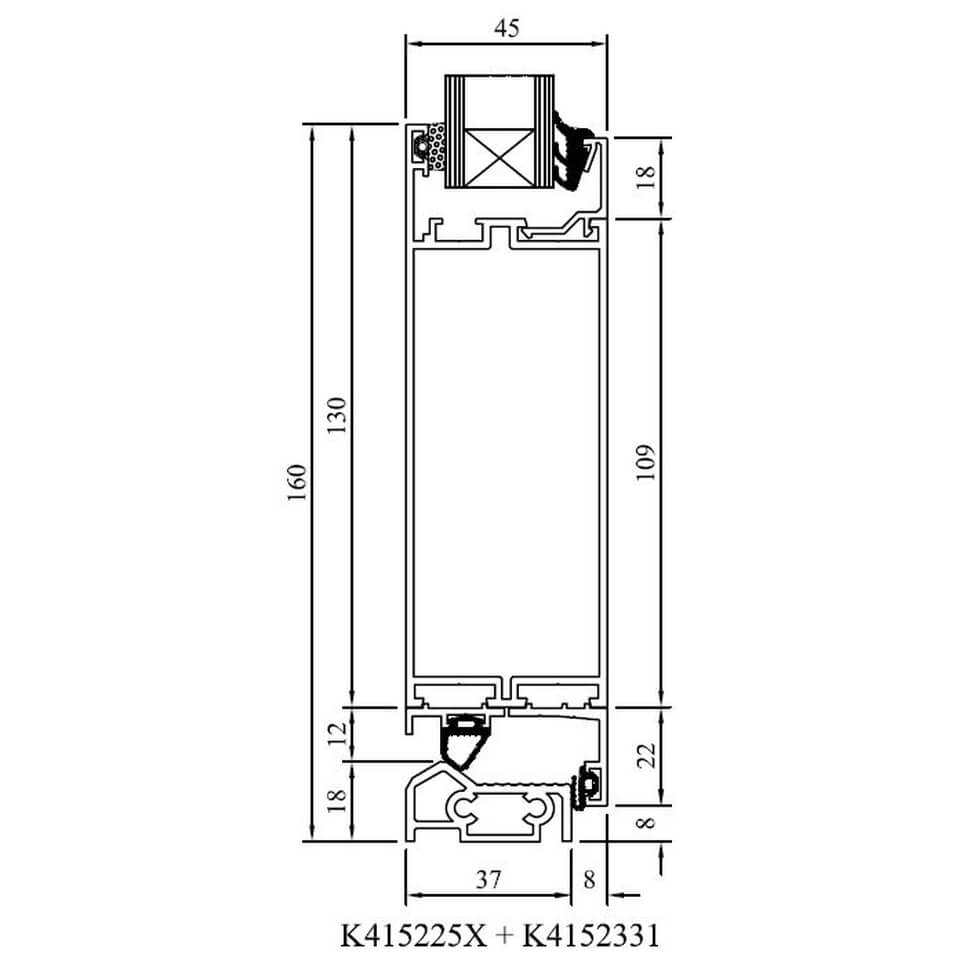

Drutex MB 45 deur naar binnen drempel met welving detailtekening

MB-45 Deur naar binnen drempel met welving

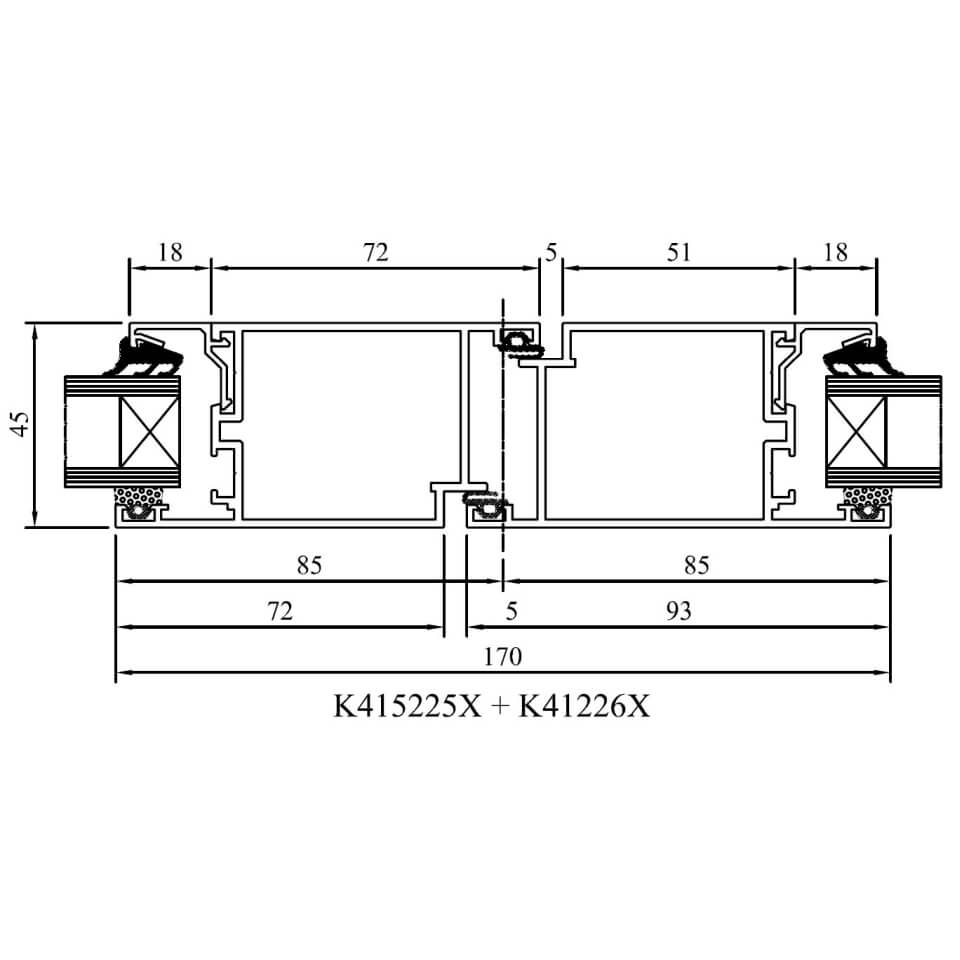

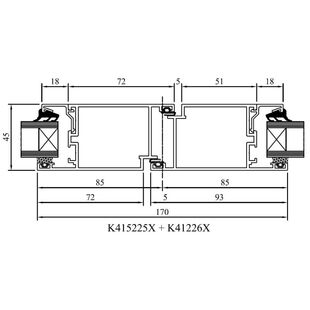

Drutex MB 45 deur met stolp Detailtekeningen aluminium kozijnen MB-45

MB-45 deur met stolp

Openingsrichting naar buiten

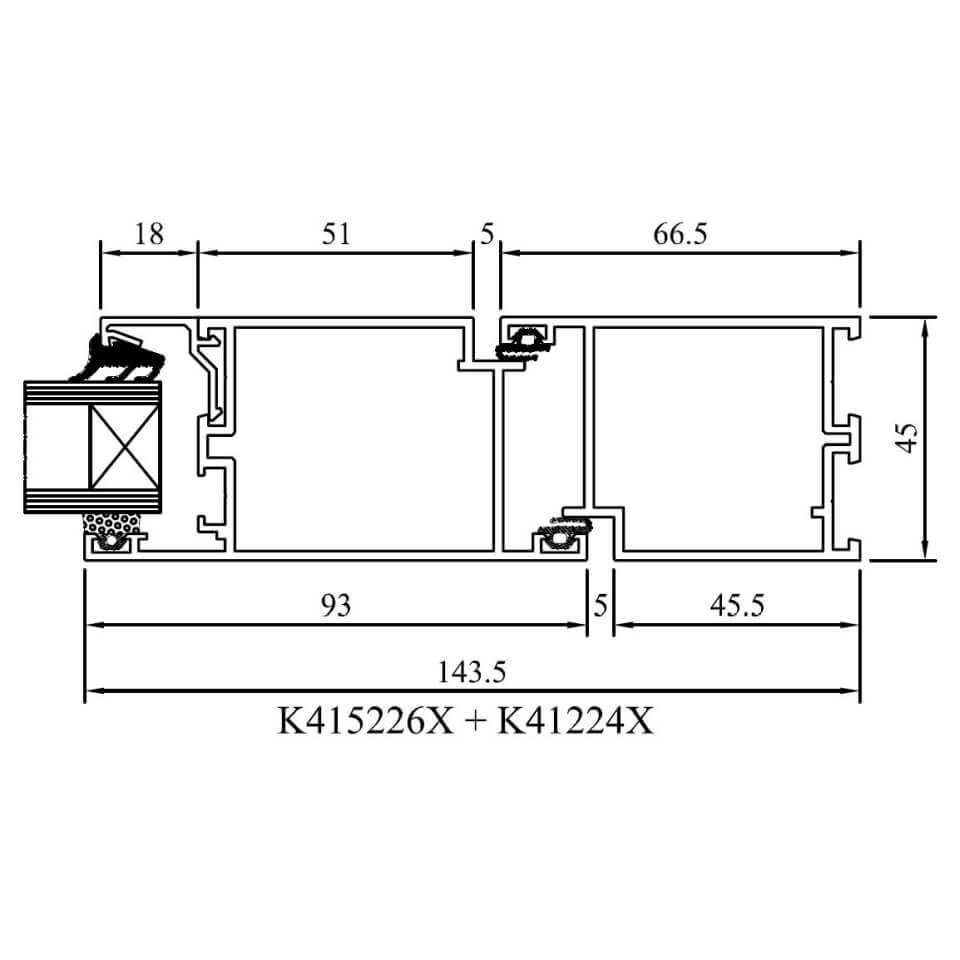

Drutex MB 45 Deur naar buiten kozijn Detailtekening

MB-45 Buitendeur naar buiten kaderprofiel

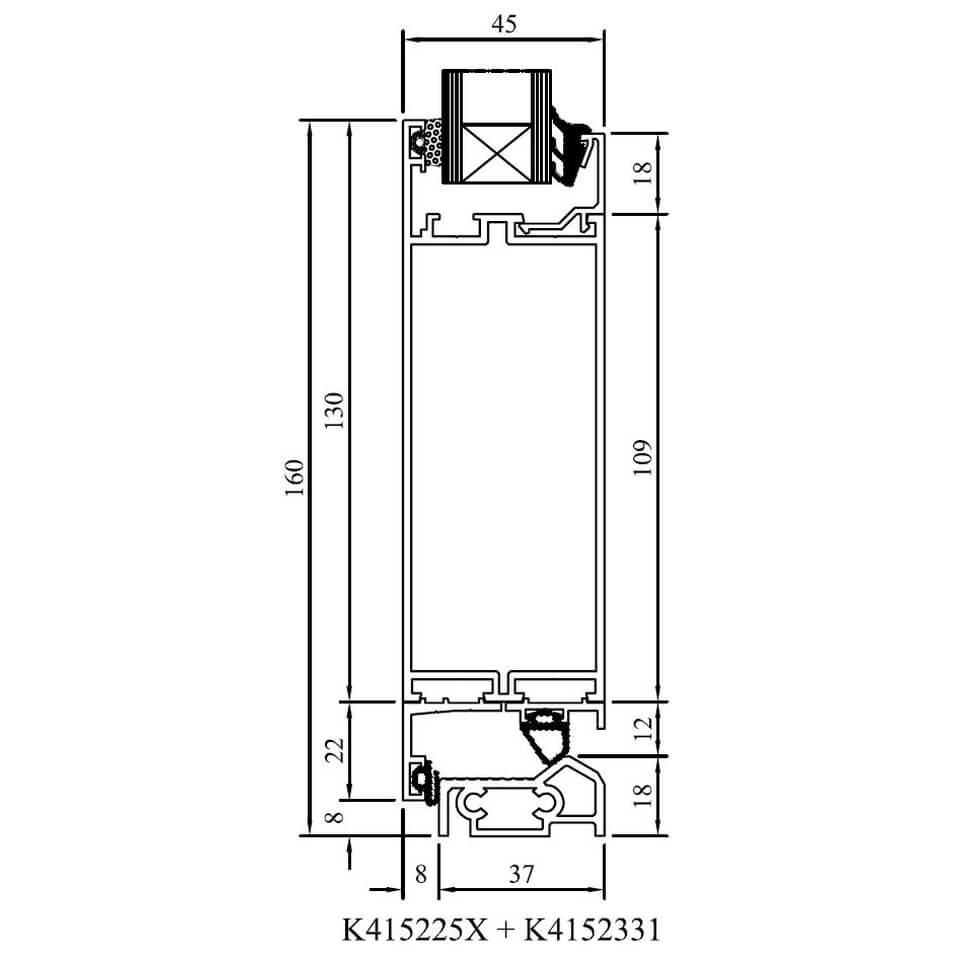

Drutex MB 45 Deur naar buiten drempel met welving detailtekening

MB-45 Buitendeur naar buiten drempel met welving

Technische gegevens - Detailtekeningen aluminium kozijnen MB-45
