Detailtekeningen roldeur PST
Inhoudsopgave:
Roldeur PST explosietekening

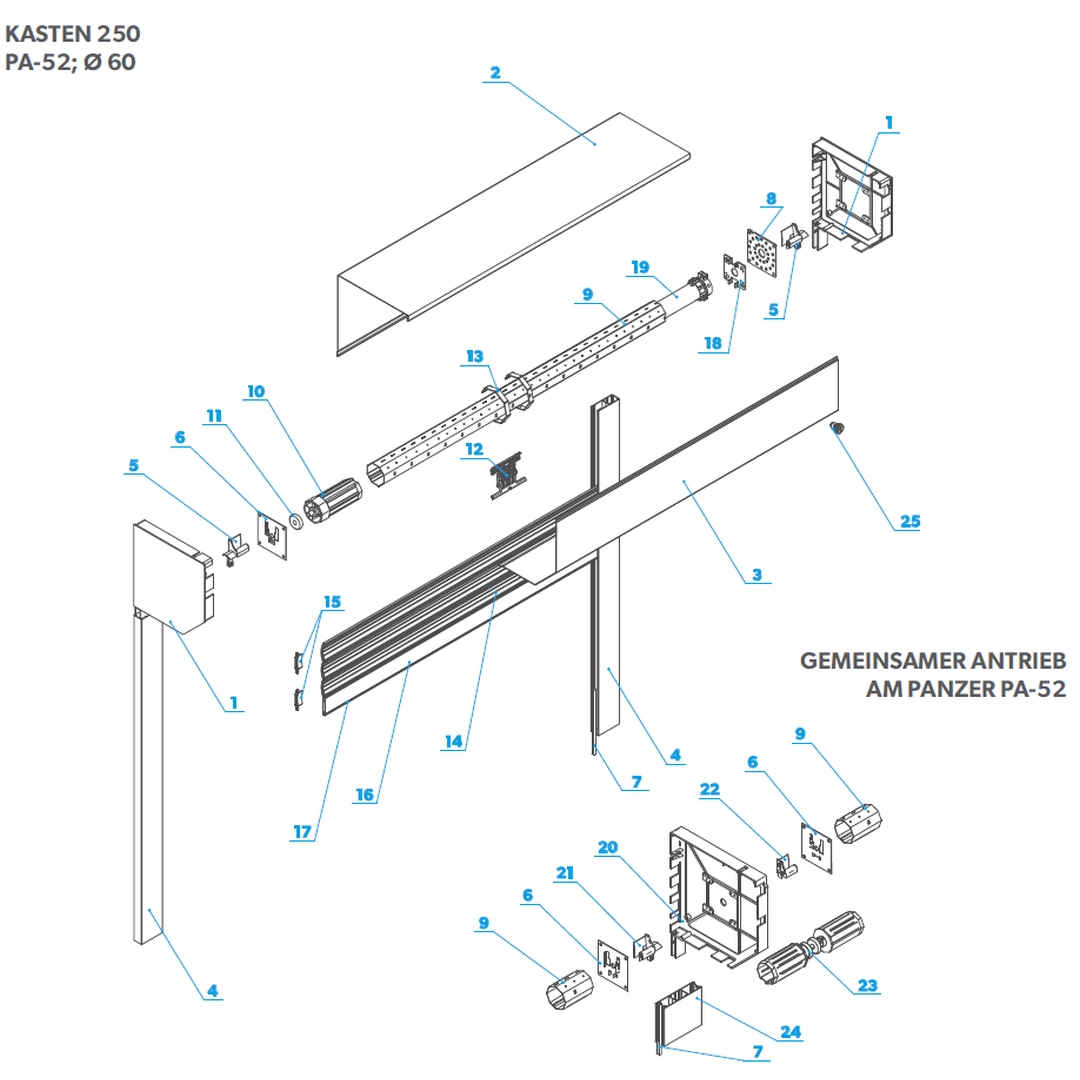

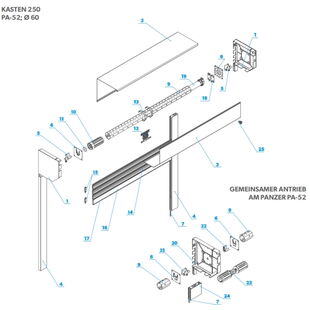

Roldeurkast PST SK 250mm explosietekening
- Afdekklep
- Kast boven
- Kast onder
- Geleiderail
- Inlooptrechter
- Lagerhouder
- Borstelafdichting
- Motorlager
- Stalen as
- Walskap
- Kogellager
- Optilbeveiliging tweedelig
- Optilbeveiligingsring
- Profiel
- Vergrendelingsstuk
- Eindrail
- Rubberen afdichting
- Motorlager
- Motor
- Verdeelkapprofiel
- Inlooptrechter
- Verdeelinlooptrechter voor rolbescherming
- Dubbele walsbout
- Geleiderail
- Sleutelgat van de kast
Roldeur PST kastvormen doorsneden

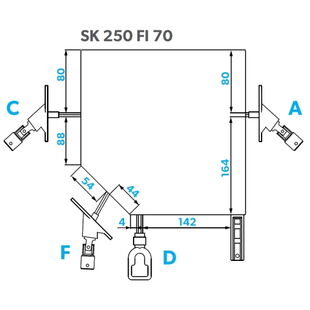

Roldeurkast PST SK 250mm FI 60

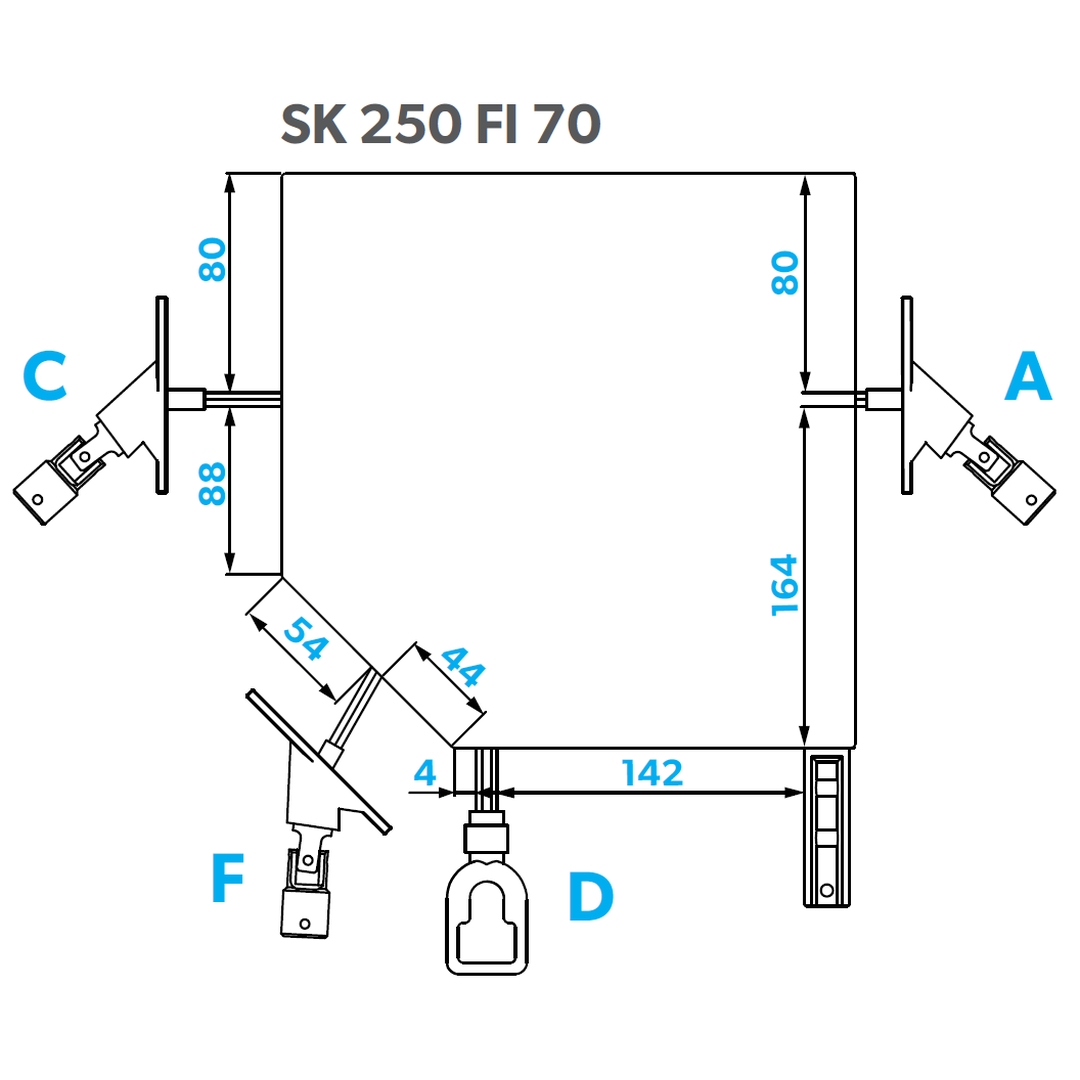

Roldeurkast PST SK 250mm FI 70

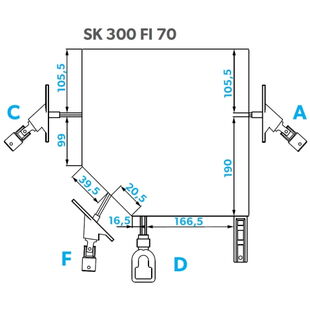

Roldeurkast PST SK 300mm FI 60

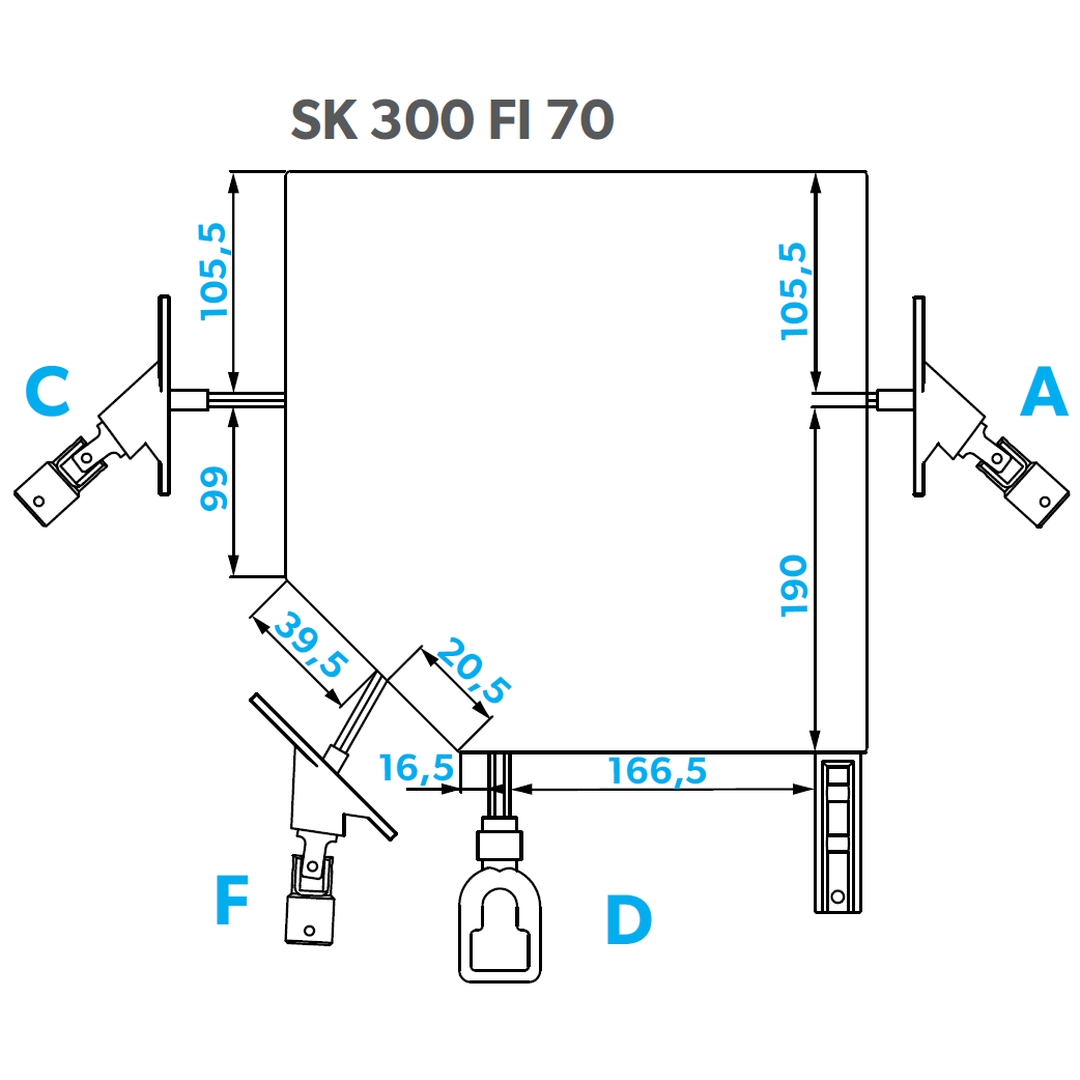

Roldeurkast PST SK 300mm FI 70
Roldeurkast PST SK 350mm FI 60

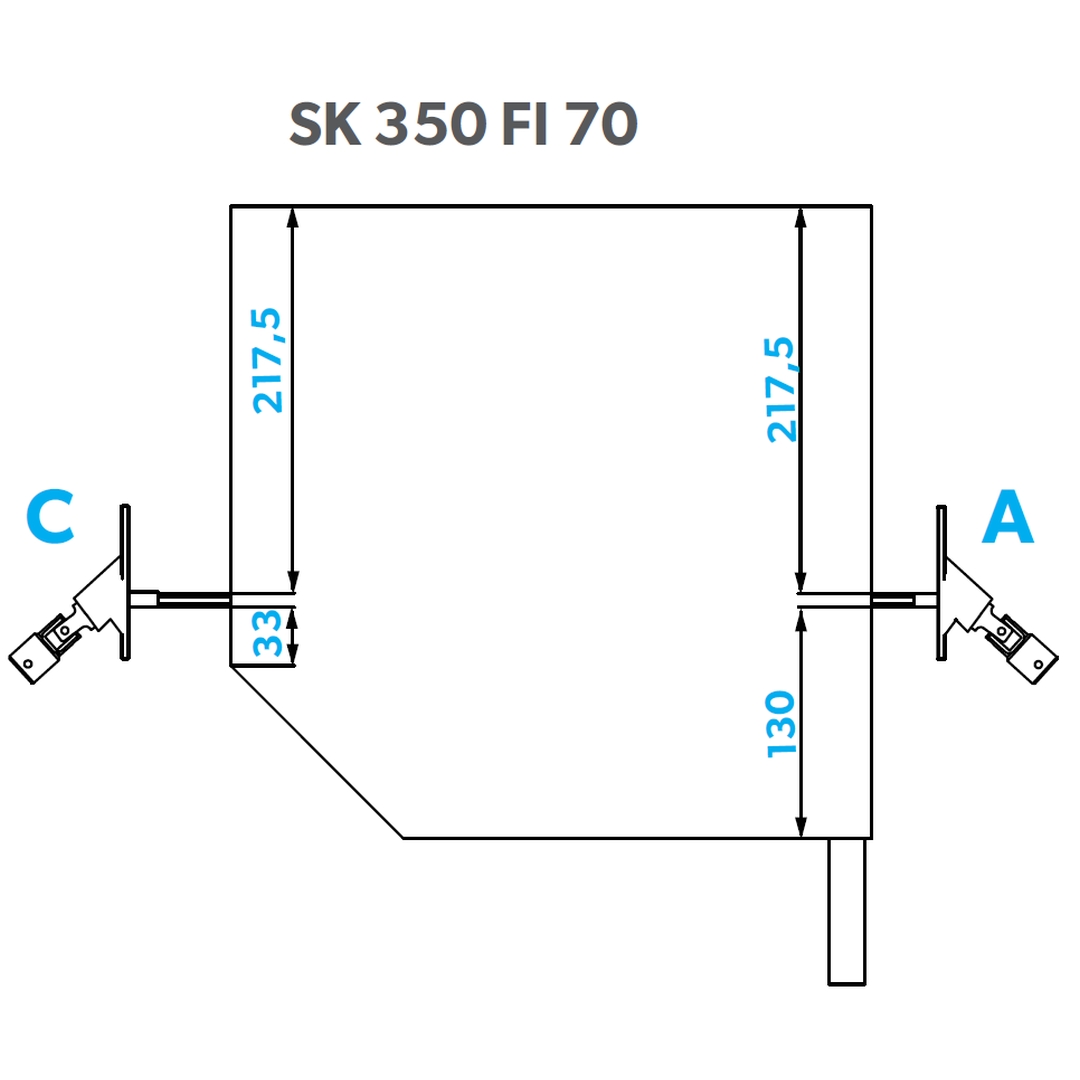

Roldeurkast PST SK 350mm FI 70
Roldeur PST onderdelen
Geleiderails voor roldeur PST

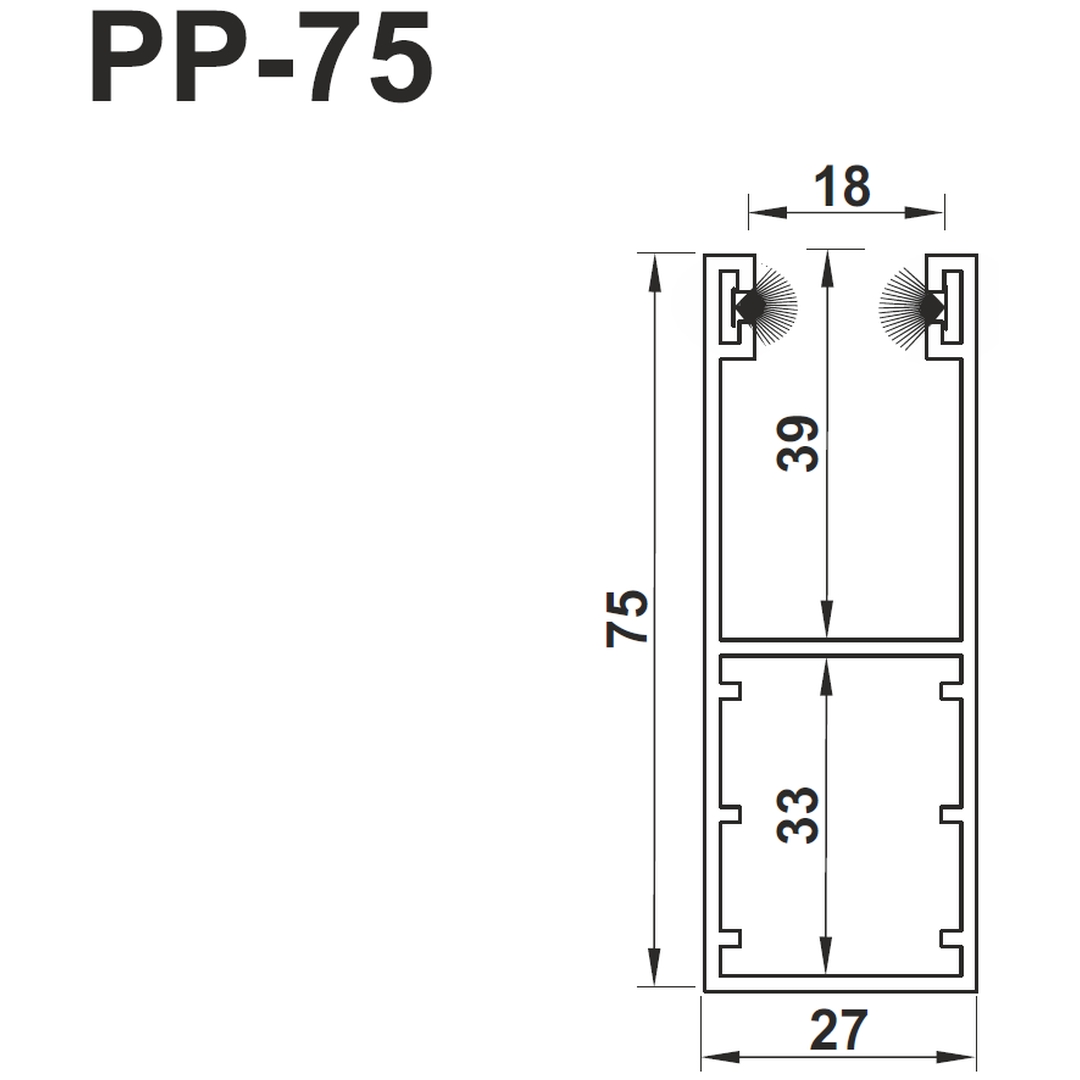

Roldeur geleiderail PP 75mm

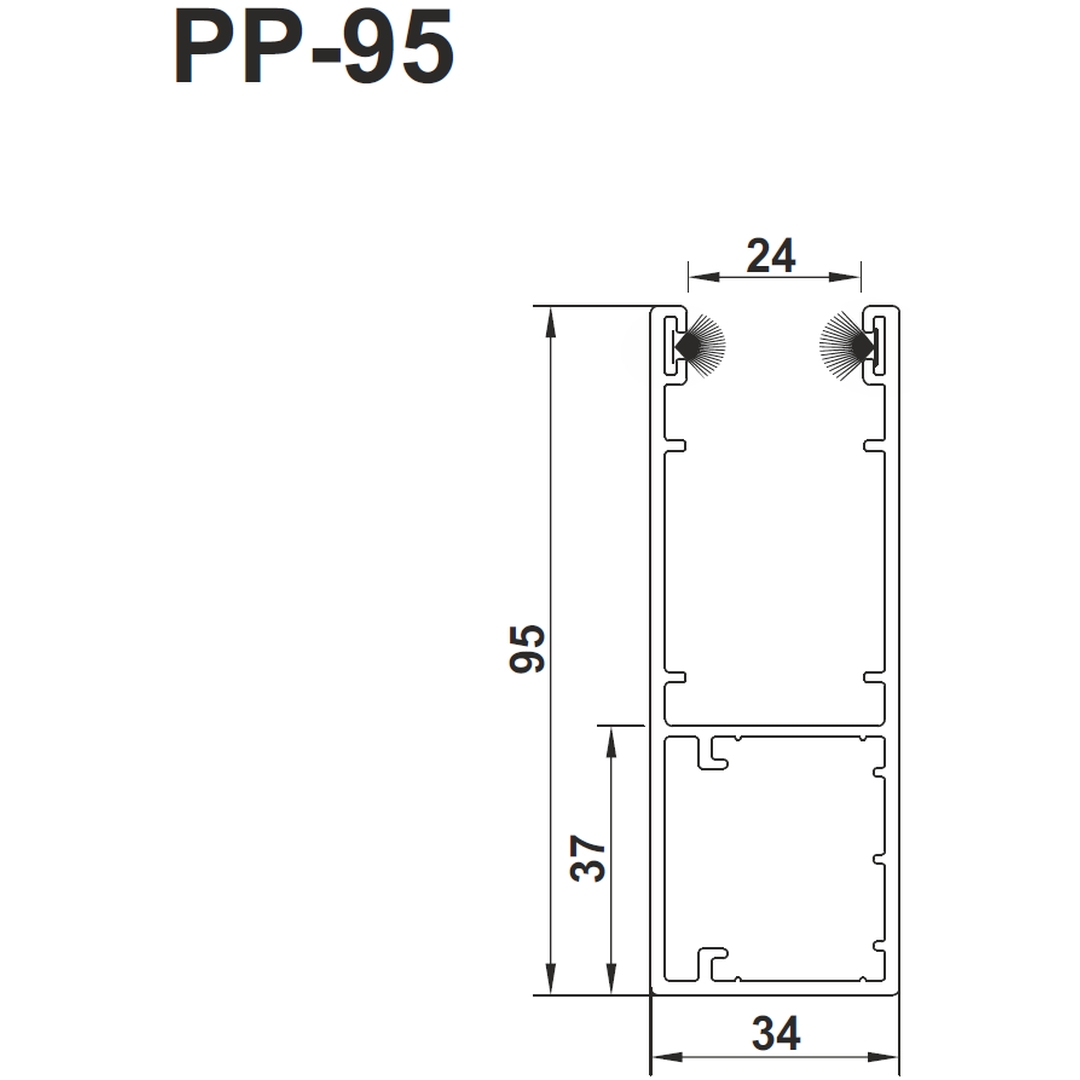

Roldeur geleiderail PP 95mm

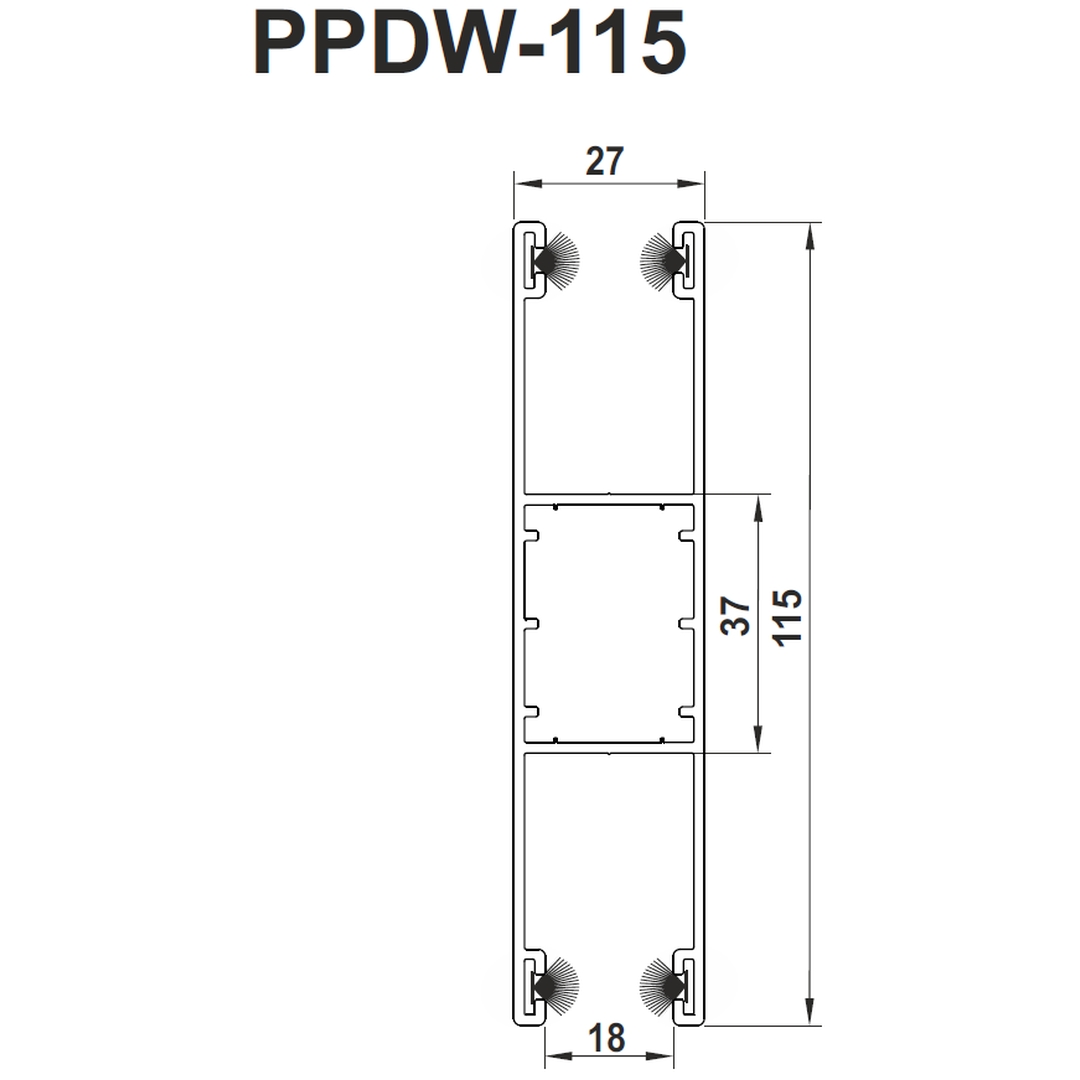

Roldeur geleiderail PPDW 115mm dubbel
Roldeur lamellen (profielen)
Roldeurprofiel PA 52mm (Alu)
Roldeurprofiel PA 55mm (Alu)
Roldeurprofiel PA 77mm (Alu)
Roldeurprofiel PEW 77mm (Ventilatie)
Roldeurprofiel PER 77mm (kijkvenster)
Roldeur eindlijsten (afsluitlijsten)

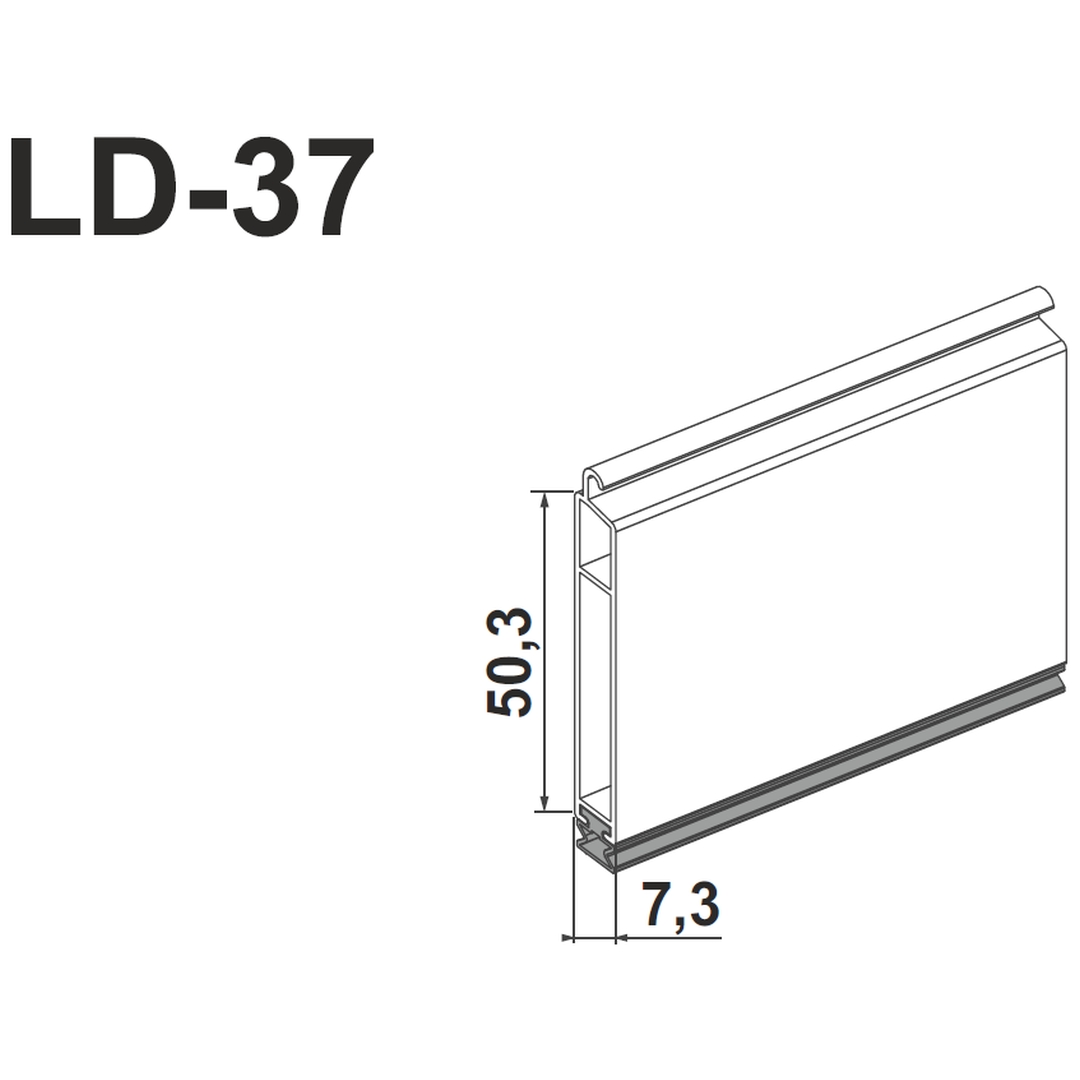

Roldeur eindlijst LDG 37mm

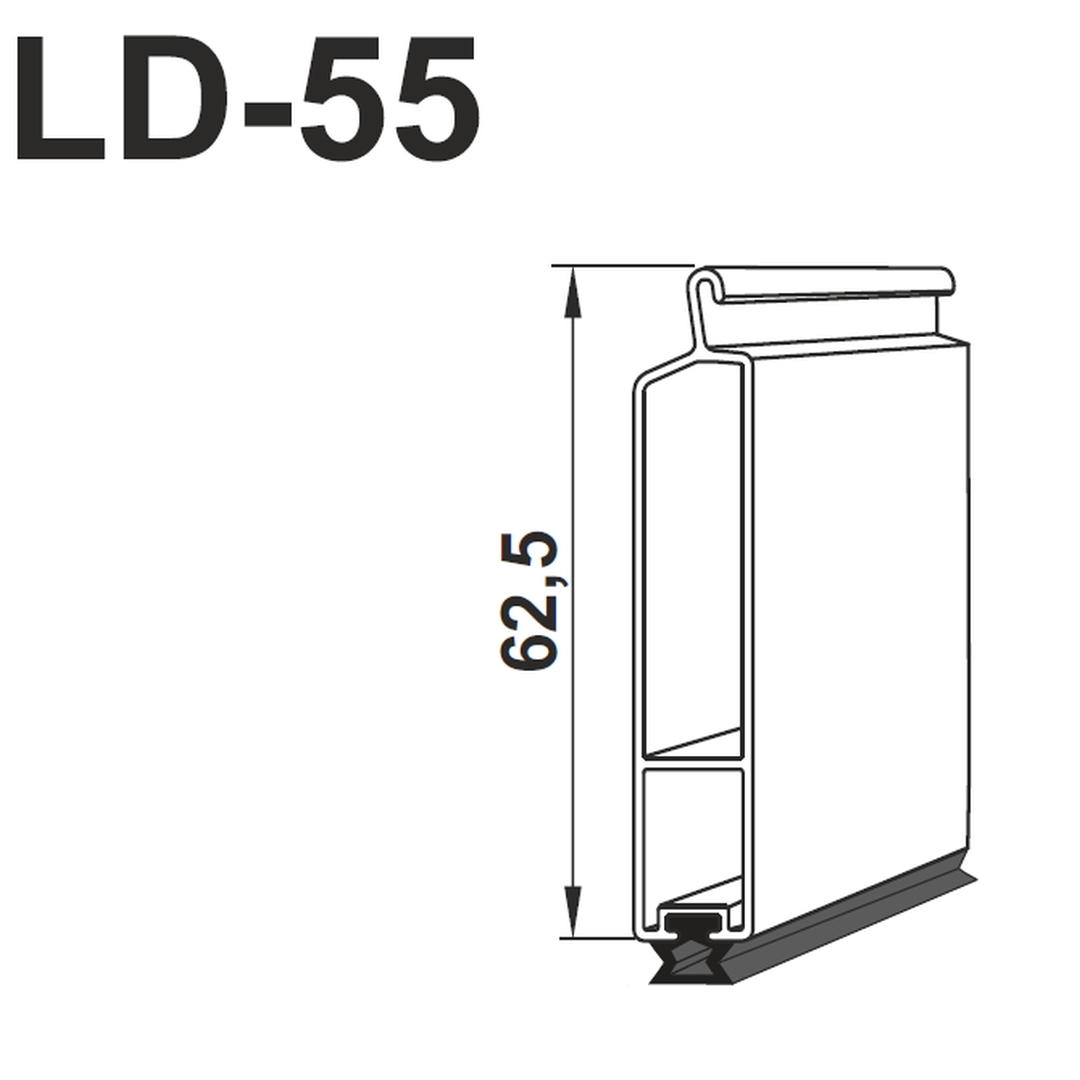

Roldeur eindlijst LDG 55mm

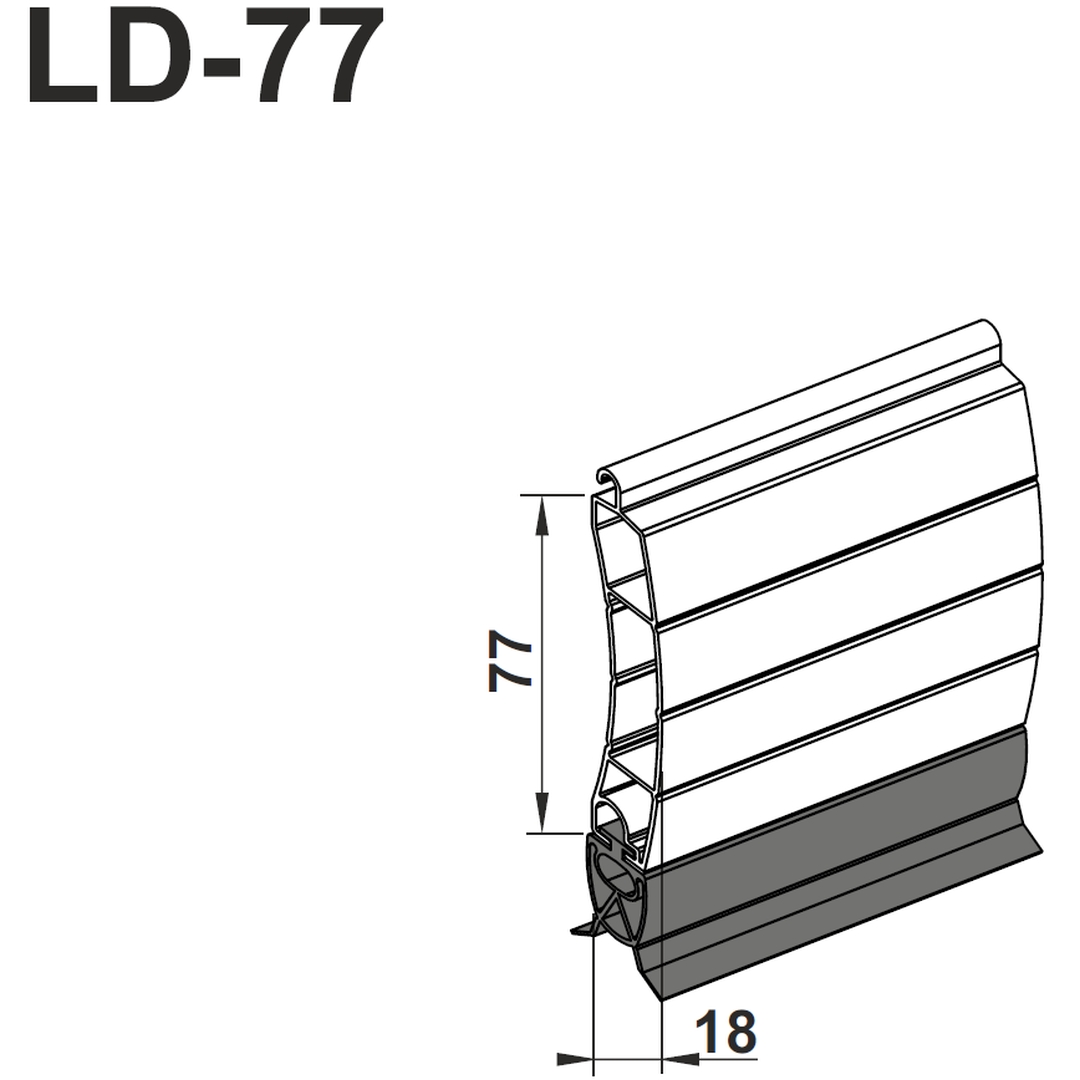

Roldeur eindlijst LDG 77mm

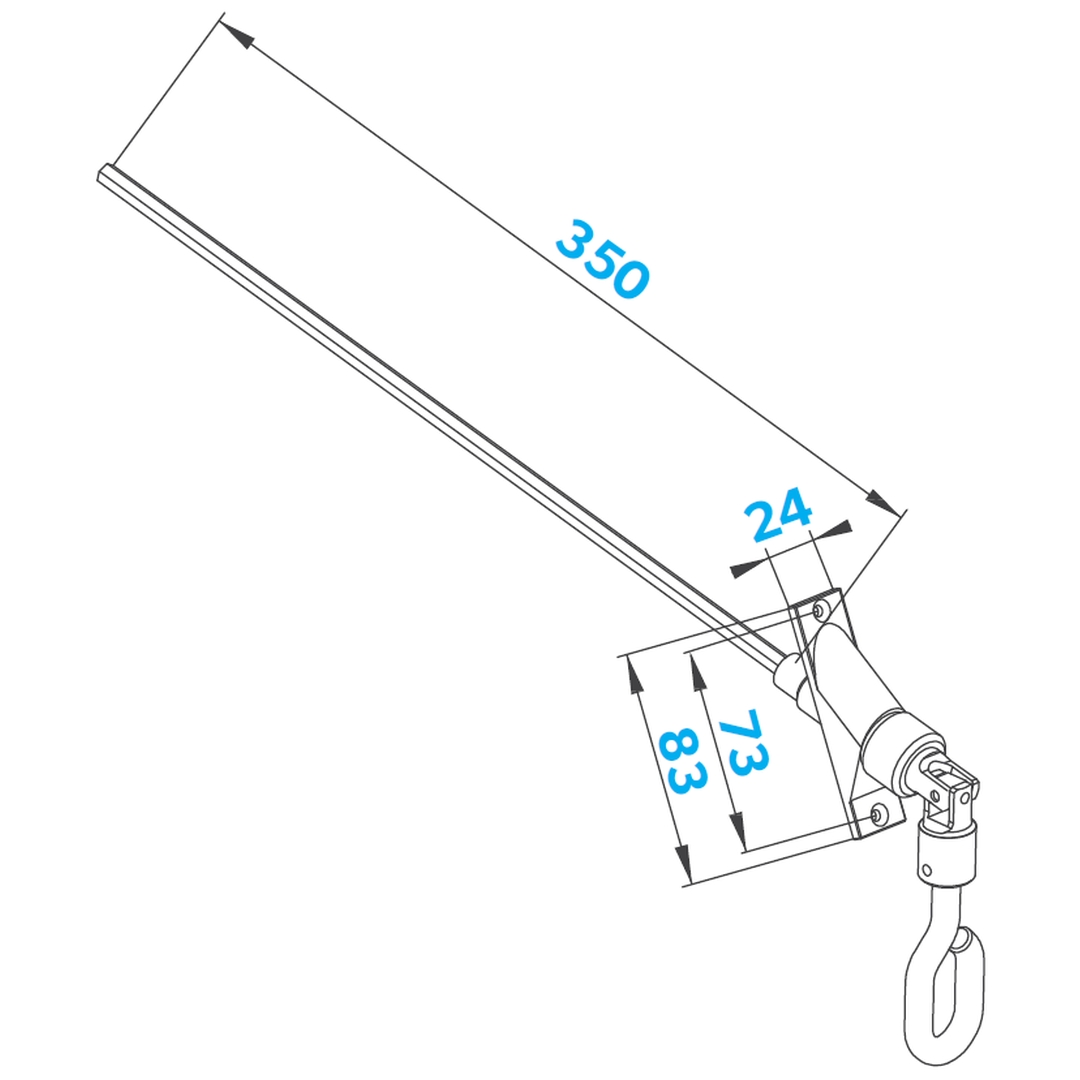

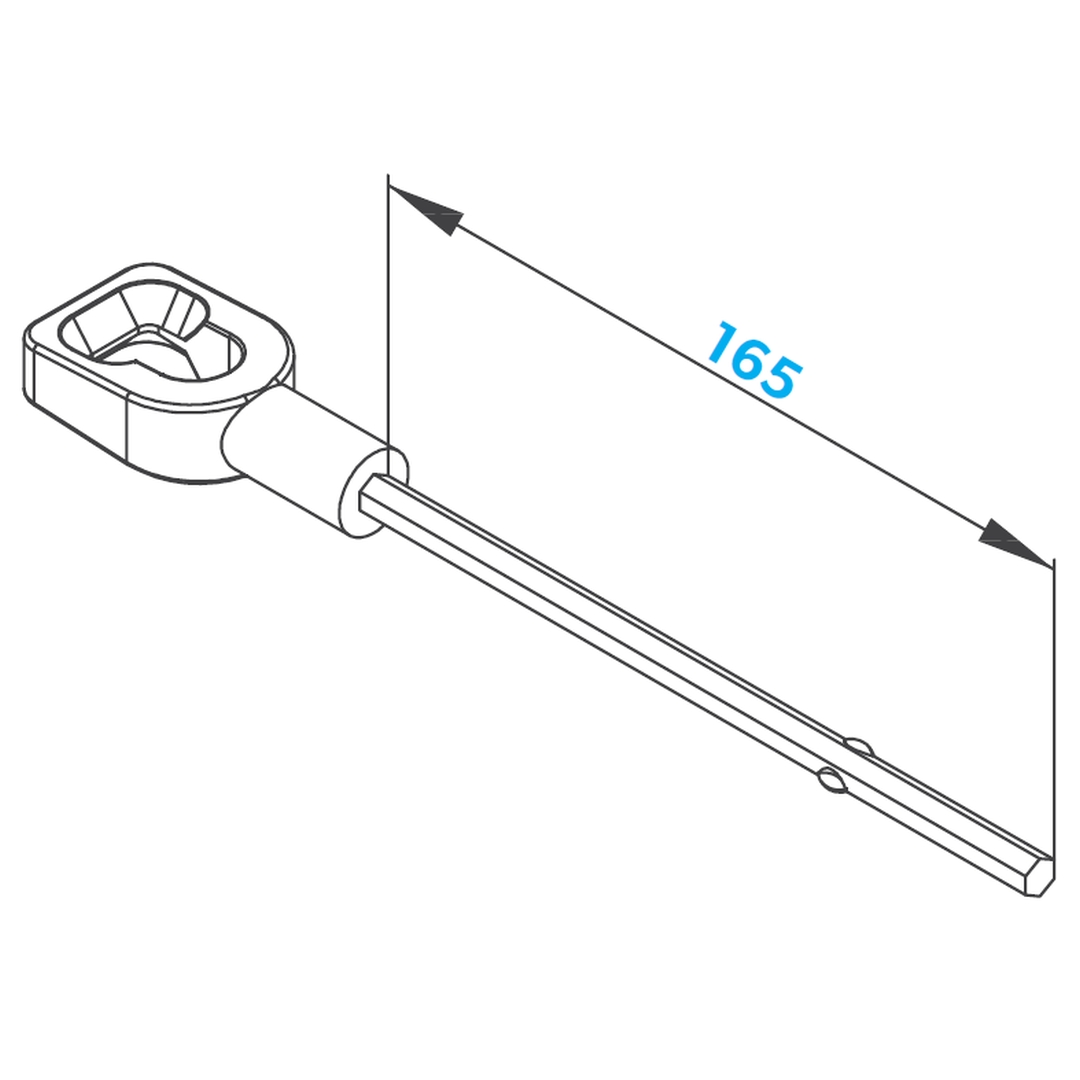

Roldeur noodhandslinger
Roldeur-oog met cardangewricht voor noodhandzwengel
Roldeur-oog voor noodhandslinger
Montagemethoden voor roldeuren
Roldeur PST - Inbouwvoorbeeld 1:
Roldeur PST inbouwvoorbeeld in de dagkant

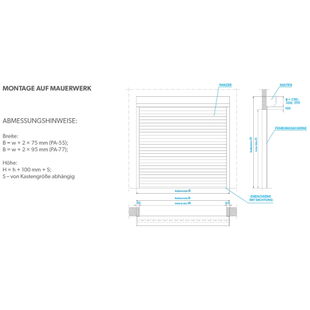

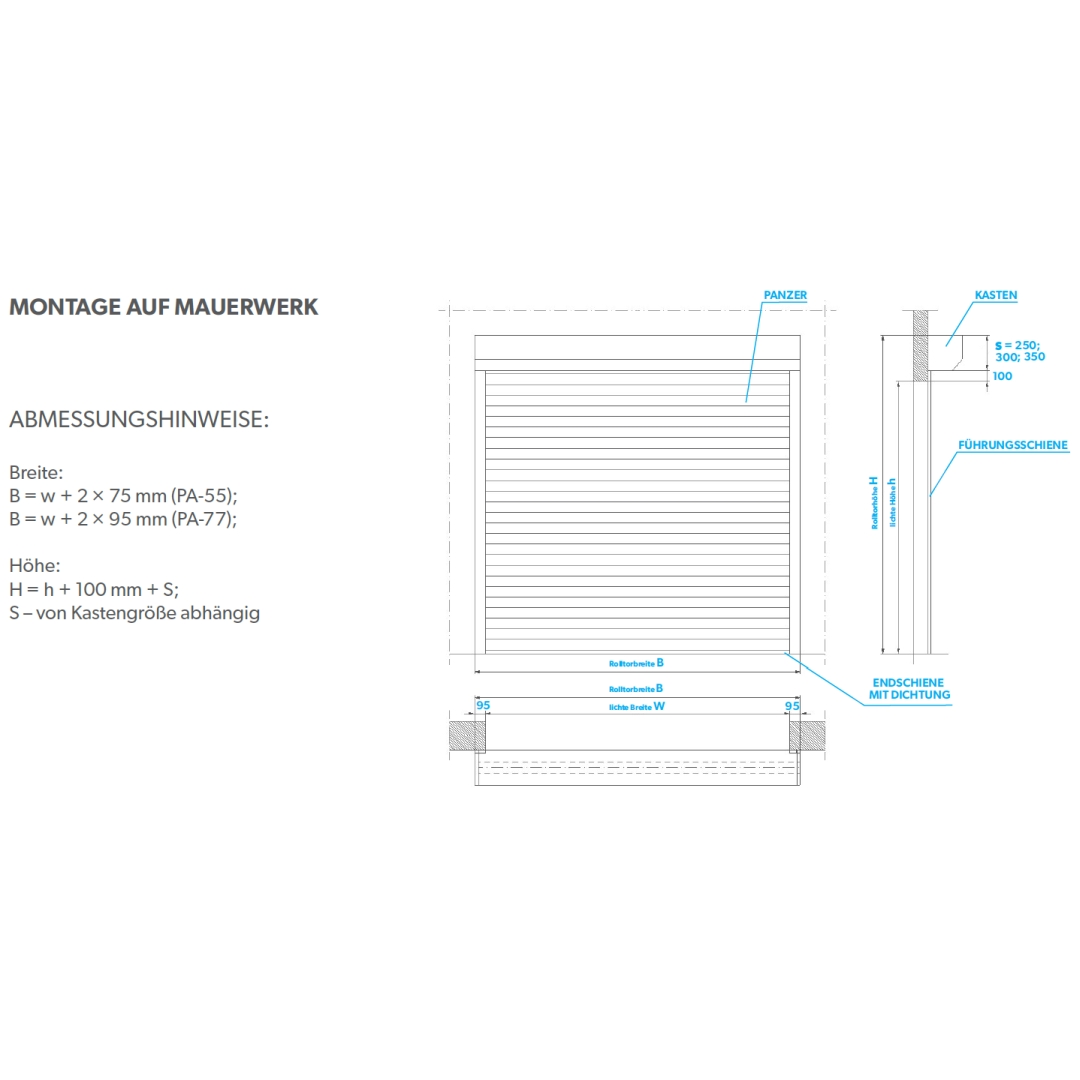

Roldeur PST inbouwvoorbeeld op metselwerk
