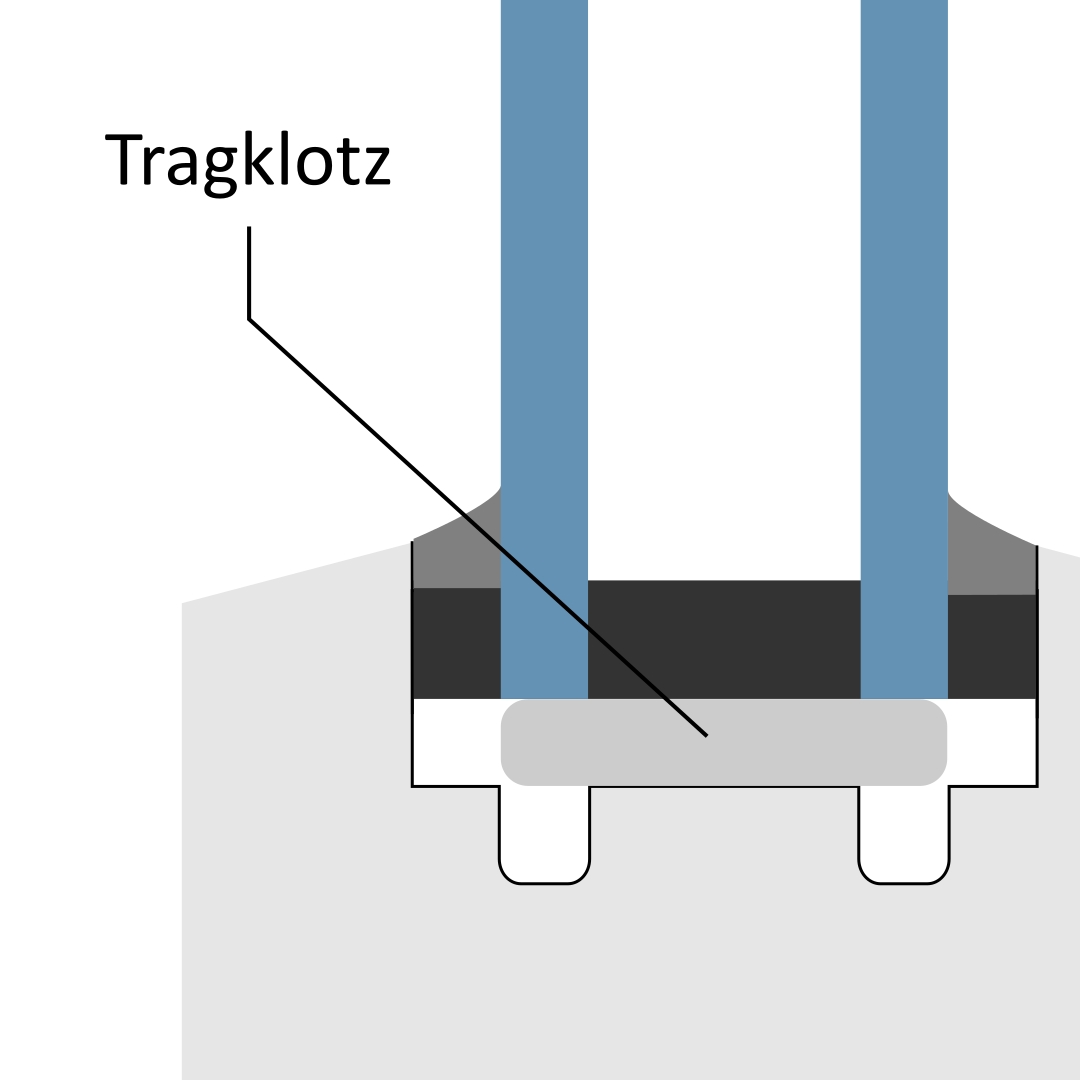

Op draagblokjes rust het volledige gewicht van de ruit. Hun taak is om de belasting gelijkmatig over het kozijn te verdelen. Bij zeer grote en zware glasplaten of meervoudige beglazing worden zelfs vier blokjes gebruikt. Het draagblokje wordt dicht bij de rand, dus aan het uiteinde van het glas, geplaatst. Het moet op ongeveer één keer de lengte van het glasblokje zelf vanaf de rand worden aangebracht. In het midden plaatst men doorgaans geen glasblokjes, omdat Beglazingsblokjes nooit voor 100% even hoog zijn. Daardoor kan het glas gaan wiebelen, en dat moet u voorkomen.
Beglazingsblokjes
Een kozijn moet aan veel belastingen weerstand bieden. Warmte, kou, wind, vocht en meer werken dagelijks op het kozijn in.
Om ervoor te zorgen dat het kozijn beter bestand is tegen al deze invloeden, worden Beglazingsblokjes gebruikt. Beglazingsblokjes zijn bij een afgewerkt kozijn niet zichtbaar, omdat ze in het vleugelkader zijn gemonteerd.
Ze ondersteunen de glasplaat en worden tussen de ruit en het profiel gemonteerd. Zo wordt voorkomen dat de glasplaat scheuren krijgt en toch beweeglijk blijft.
Wat in eerste instantie misschien vreemd klinkt, is in werkelijkheid heel zinvol. Door temperatuurschommelingen kan de glasplaat minimaal van formaat veranderen en heeft deze daarom speling in het vleugelkader nodig. De glasblokjes ondersteunen dit proces.
Welke functie heeft een Beglazingsblokje?
Een Beglazingsblokje is een rechthoekig kunststof blokje. Het kunststof blokje wordt tussen de ruit en het frame gemonteerd. Daar zorgt het ervoor dat het vensterglas voldoende speling heeft, zodat het niet breekt.
Materialen en ook glas zetten uit bij warmte en krimpen bij kou. Vaak is dat met het blote oog niet zichtbaar, omdat de oppervlaktestructuur slechts minimaal verandert.
Om te voorkomen dat de ruit scheurt, is het belangrijk dat deze genoeg ruimte heeft om uit te zetten. De Beglazingsblokjes creëren een holle ruimte voor de ruit bij vormverandering. Daarbij blijft het glas toch stevig in het frame gemonteerd.
Daarnaast zorgen Beglazingsblokjes voor een dampdrukcompensatie en bevorderen ze de ventilatie van de sponningruimte. Wanneer zich bijvoorbeeld waterdamp vormt, kan deze probleemloos worden afgevoerd en wordt zo schimmelvorming voorkomen.
Eigenschappen en opbouw van Beglazingsblokjes
Beglazingsblokjes (ook vaak glasblokjes genoemd) bestaan uit hout of kunststof. Tegenwoordig worden vrijwel uitsluitend nog kunststof blokjes gebruikt. Glasblokjes van kunststof zijn voordeliger en duurzamer. De kleur van de Beglazingsblokjes geeft de dikte van het blokje aan. Aan de bovenzijde van het glasblokje bevinden zich kleine ribbels. Deze zorgen voor een betere grip op de glasplaten, zodat deze niet verschuiven. Aan de onderzijde van het glasblokje zijn tegelachtige holtes met kleine bruggetjes zichtbaar. Deze bruggetjes ondersteunen de gelijkmatige gewichtsverdeling van de glasplaten en de holtes kunnen overtollige lijm opvangen.
Overzicht: DIN-norm, taken & eigenschappen
Een basis voor het correct blokken van glasplaten is wettelijk vastgelegd. In het kader van de Europese inspanningen zijn normen voor de bouwsector ontwikkeld. De Europese norm DIN EN 12488 legt de correcte plaatsing van blokjes voor ruiten vast.
Taken van Beglazingsblokjes zijn:
- Creëren van ruimte in de holle kamer van het frame bij materiaaluitzetting
- Verdeling van het glasgewicht in het frame
- Bescherming van de glasrand en de randafdichting
- Ondersteuning van de sponningventilatie en de dampdrukcompensatie
- probleemloze werking van de openingselementen
Eigenschappen van goede Beglazingsblokjes:
- hoge drukvastheid
- hoge stijfheid
- zo constant mogelijke materiaaleigenschappen bij temperatuurverschillen
- lagere oppervlaktehardheid dan glas
- minder kruipneiging onder langdurige belasting
- hoge duurzaamheid van het materiaal
Soorten Beglazingsblokjes
Er zijn verschillende soorten Beglazingsblokjes. Het meest gebruikt zijn echter het draagblokje en het afstandsblokje. Andere soorten blokjes worden alleen toegepast wanneer er specifieke omstandigheden zijn bij de verwerking van het kozijnframe. Zo kan het bijvoorbeeld voorkomen dat bij de verwerking van het profiel de ventilatiegroef is weggelaten. In dat geval is het zinvol om bijvoorbeeld blokbruggen te gebruiken, zodat er luchtcirculatie in het frame kan plaatsvinden. Ontdek hier bij kozijnenblik.nl meer over de soorten glasblokjes!
Draagblokje
Afstandsblokje
Afstandsblokjes zorgen ervoor dat het glas stevig op zijn plaats blijft. Glas en frame mogen elkaar niet raken. Hun taak is dus om de noodzakelijke ruimte te creëren, zodat de sponningventilatie en de drukvereffening gewaarborgd zijn.
Blokbrug
Bij sommige kozijnvleugels is in de sponningbodem geen groef aangebracht die luchtcirculatie mogelijk maakt. Klotsbruggen hebben aan de onderzijde een doorlopende opening, die zorgt voor drukvereffening en dampvereffening en circulatie in het frame mogelijk maakt.
Sluitblok
Het sluitblok wordt gebruikt tegen mechanische belasting. Bij bijzondere openingsvarianten werkt er meestal meer kracht op het frame. Ook harde wind of een inbraakpoging kunnen invloed hebben op het beslag. Het sluitblok voorkomt doorbuiging van het frame.
Glasfalzinlage
Sommige kozijnprofielen worden tijdens de productie niet 100% egaal vervaardigd. De glasfalzinlagen compenseren oneffenheden en zorgen voor een vlak oppervlak. Zo kan de ruit worden gemonteerd en zit deze stevig in het frame bevestigd. Daardoor komt de ruit niet scheef te staan.
Hoe wordt een Beglazingsblokje gemonteerd?
Beglazingsblokjes moeten op ongeveer één keer de lengte van het glasblokje zelf vanaf de rand worden geplaatst. In de regel gaat het om 10 cm afstand tot de rand. Een glasblokje kan hiervoor als afstandhouder worden gebruikt en later weer worden verwijderd.

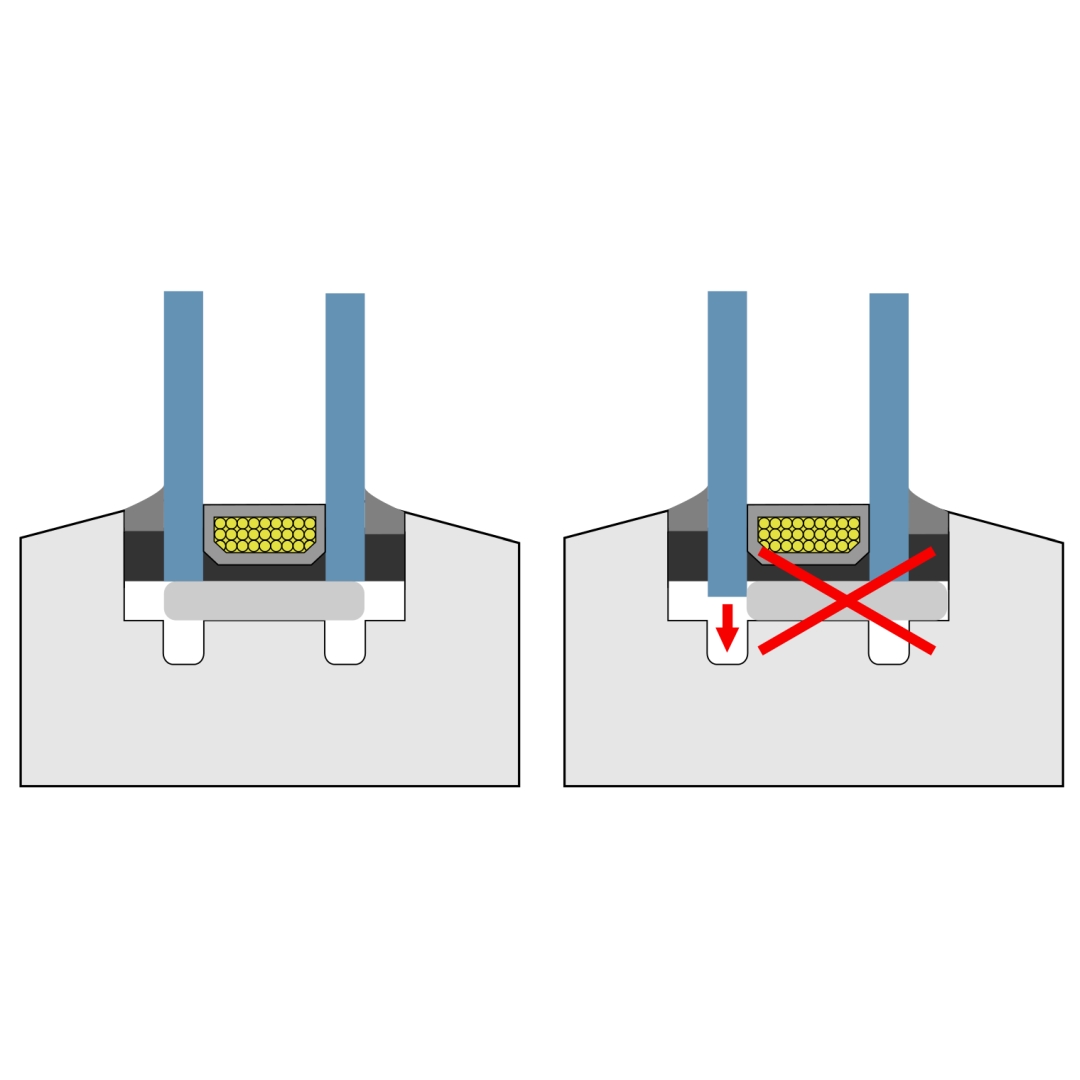

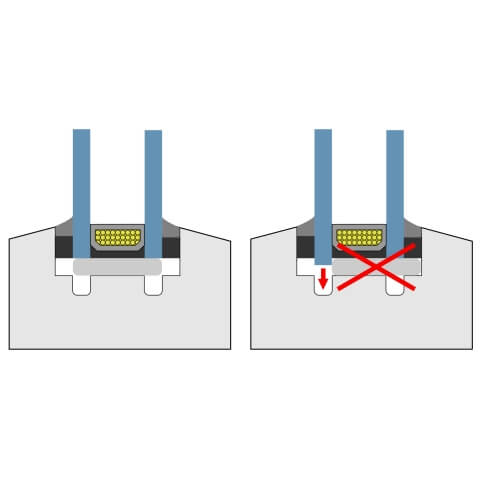

De breedte van het glasblokje moet minimaal overeenkomen met de breedte van het kozijn. De Beglazingsblokjes mogen in geen geval korter zijn, anders rust de ruit niet volledig op het glasblokje. Tussen de ruit en de groef ontstaat dan een holle ruimte zonder blokje. Dat kan later tot glasbreuk leiden.
De dikte van het glasblokje moet worden afgestemd op de glasdikte. Normaal gesproken gaat het hierbij om een blokdikte van ca. 5 mm.
Afhankelijk van het type opening van het kozijn zijn er verschillende plaatsingen voor Beglazingsblokjes. Hieronder worden de plaatsingen per openingsfunctie beschreven.
Voorbeeld van blokkeringen (afstandsblokje - blauw en draagblokje - rood)

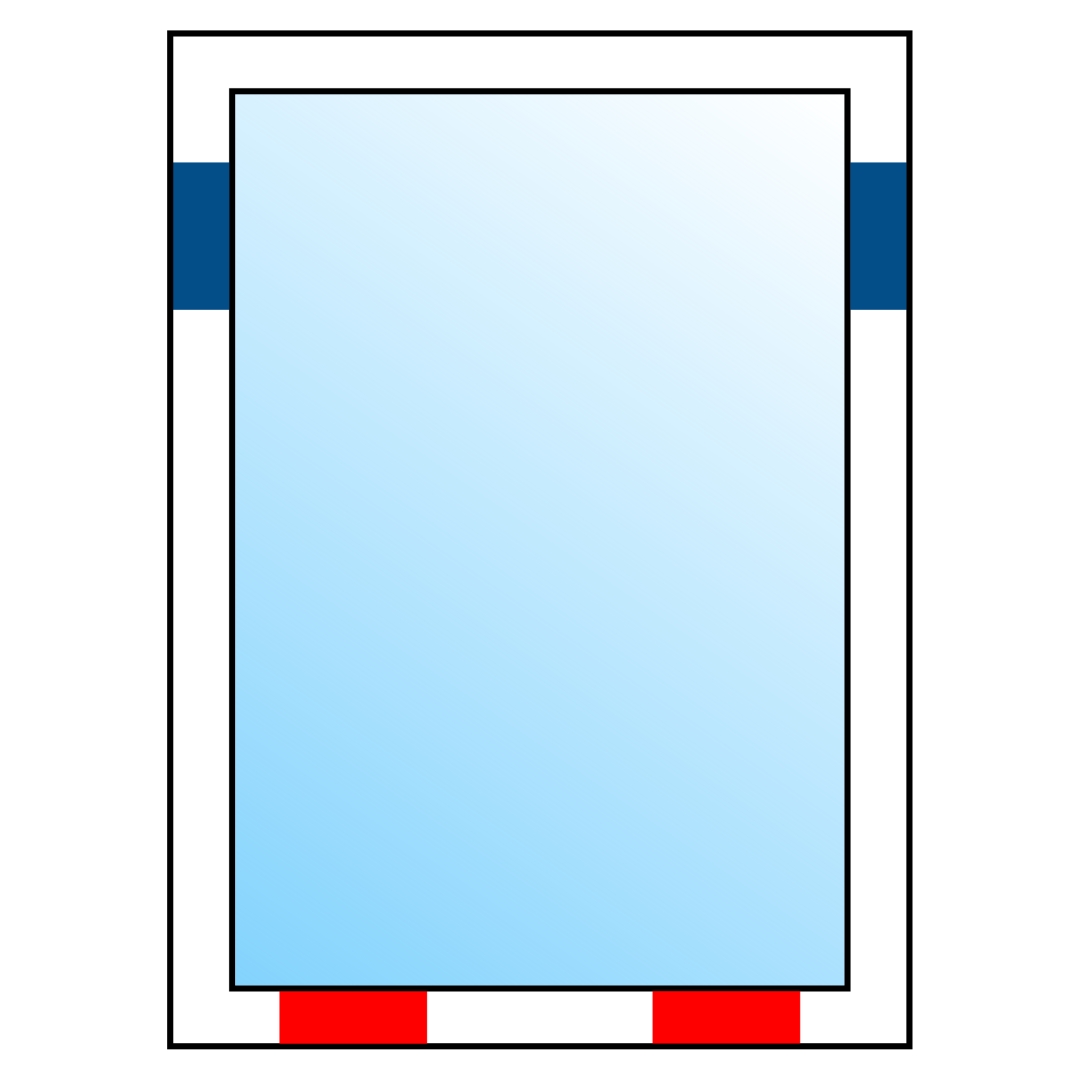

Vaste beglazing
Bij vaste beglazing kan het kozijn niet worden geopend. Het dient uitsluitend om meer daglicht binnen te laten. De draagblokjes zijn aan de onderzijde gemonteerd, omdat daar de grootste belasting werkt. Zo wordt het gewicht goed afgedragen. De afstandsblokjes zorgen daarentegen voor de juiste positie van de ruit in het kozijnframe. Omdat het kozijn niet geopend wordt, zijn hier slechts vier Beglazingsblokjes nodig.

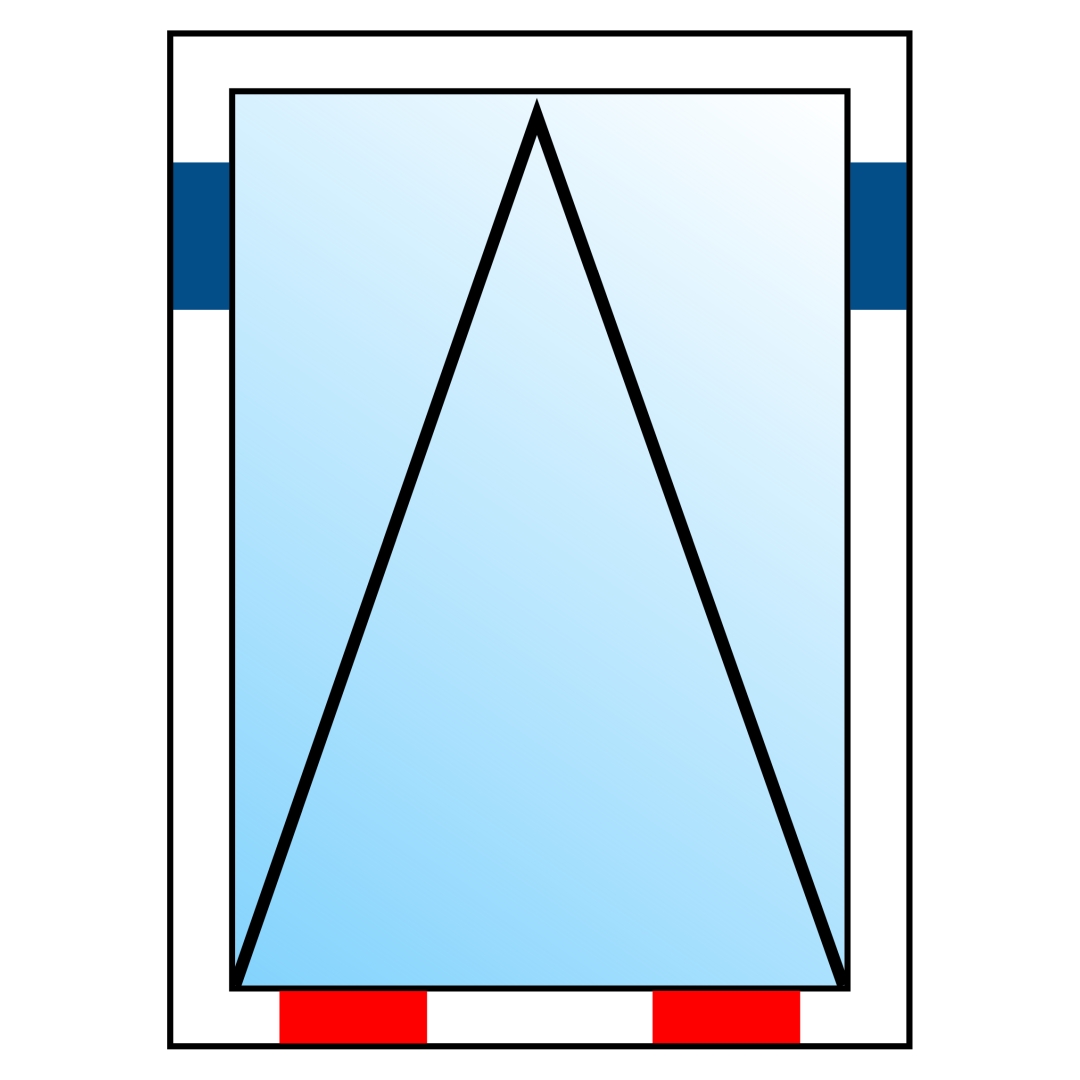

Kiepvleugel
Tijdens het kiepen wordt het kozijn ongeveer 15° geopend en ontstaat er aan de bovenzijde van het kozijn een ventilatiespleet. De meeste belasting werkt op het onderste deel van de vleugel, daarom worden daar ook de draagblokjes gemonteerd. Aan de zijkanten wordt telkens onder en boven een afstandsblokje geplaatst om het glas te fixeren. Wanneer de raamvleugel wordt gekiept, blijft de ruit stevig in het frame zitten.

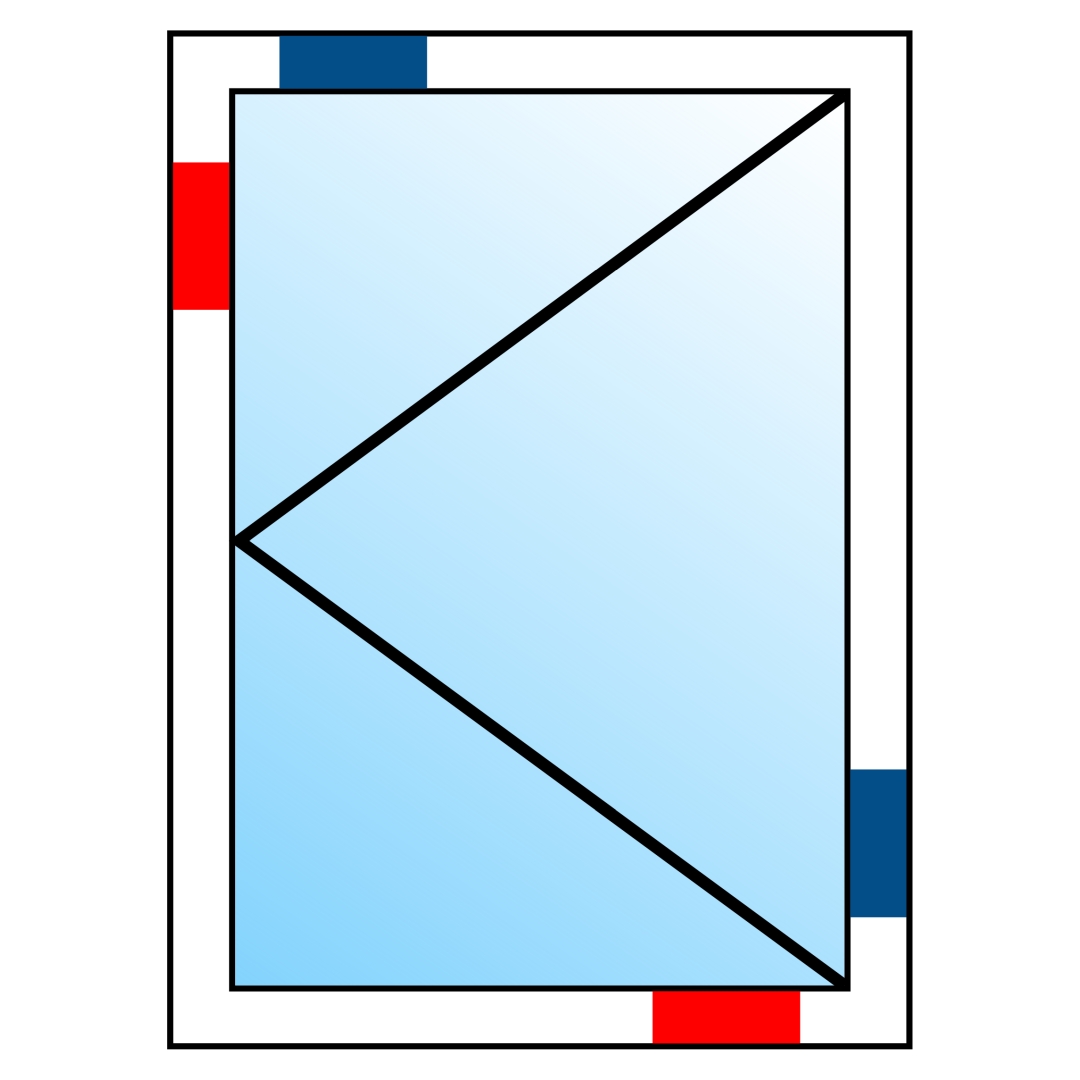

Draairaamvleugel
Draai-openingen zijn in vrijwel elk huis te vinden. Het beslag is aan de zijkant aangebracht en maakt het mogelijk om het kozijn open te draaien. Daarbij werkt het meeste gewicht op de bovenste hoek (aan de greepzijde) en op de onderste hoek (aan de scharnierzijde). Daarom worden ook daar de draagblokjes gemonteerd. De vrije hoeken worden aan de zijkant voorzien van afstandsblokjes om het glas van het kozijn te fixeren.

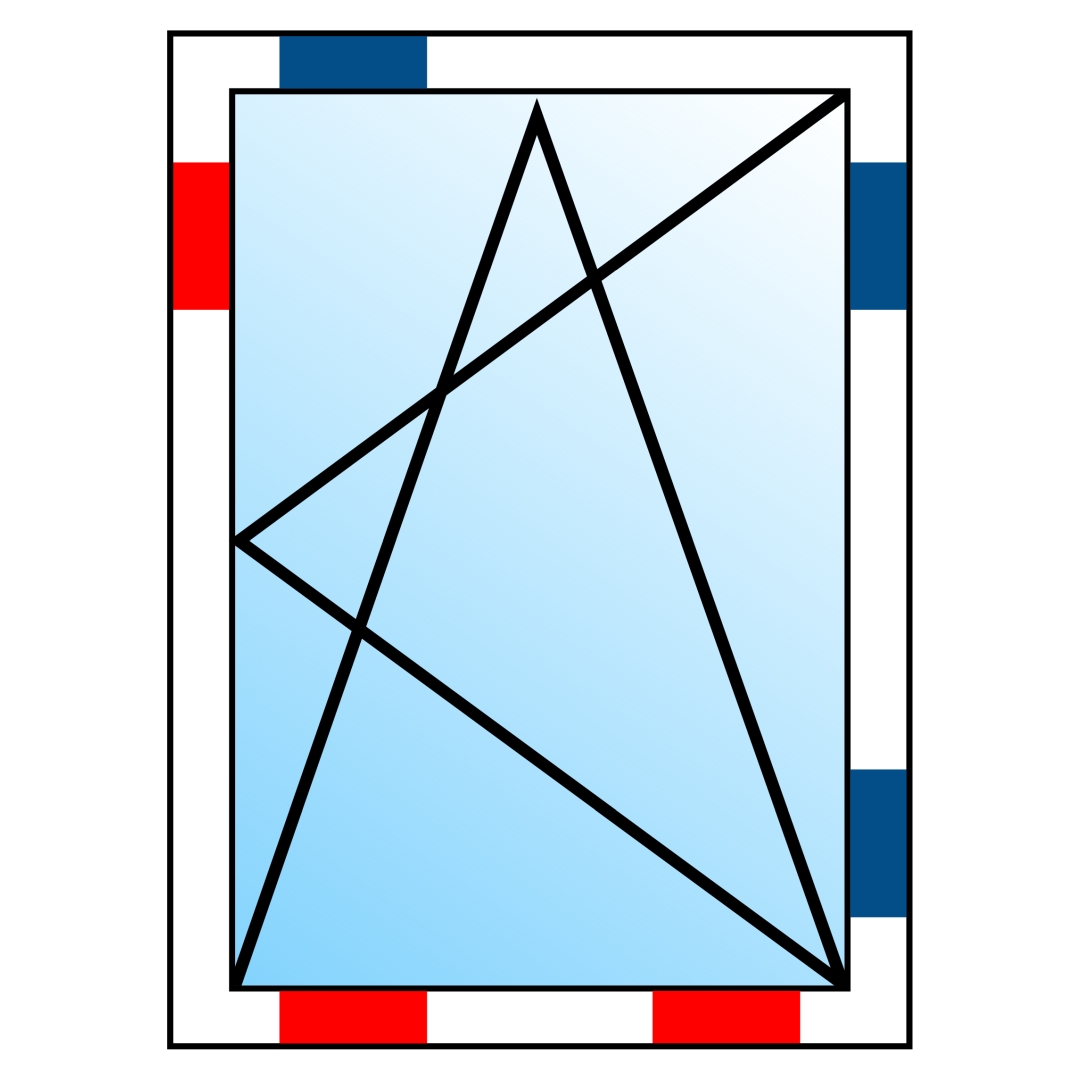

Draai-kiepvleugel
Een draai-kiepopening is waarschijnlijk het populairste model onder de verschillende openingswijzen. Hiermee kunt u het kozijn zowel volledig openen als kiepen. Daarbij worden de draagblokjes en Beglazingsblokjes net als bij de draaivleugel gemonteerd. Het verschil is dat er aan de onderzijde nog een extra afstandsblokje wordt geplaatst. Dit bevindt zich aan de zijde van de greep.
Hoe wordt de ruit met Beglazingsblokjes gemonteerd?
De glasruit moet bij voorkeur liggend worden gemonteerd. Is het kozijn al aan de gevel gemonteerd, dan kan dit ook in ingebouwde toestand gebeuren. In dat geval worden de Beglazingsblokjes eerst aan de onderzijde geplaatst en vervolgens wordt de glasruit daarop gezet.
Met een zogenaamde beglazingsblokjes-hevel van kunststof of hout kunt u de blokjes eenvoudig in de gewenste positie nastellen.
Als u de glasruit daarmee wilt optillen, legt u de schuine zijde op het frame, zodat de vlakke zijde van de hevel tegen het glas rust. Door met de steel licht naar beneden te drukken, wordt de ruit omhoog geheveld.
Pas daarna plaatst u alle overige blokjes. Zit uw glasruit nu stabiel gemonteerd, dan kunt u de glaslatten aanbrengen en is uw kozijn klaar.
